Wykres Waterfall - które niskie częstotliwości zniwelować?

Recommended Posts

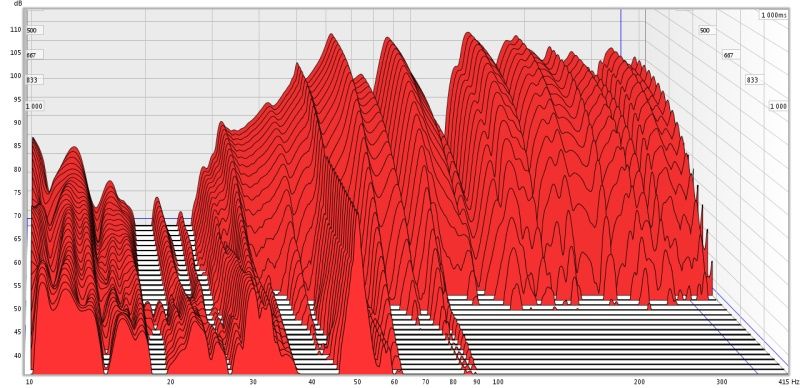

Witam. Proszę o interpretacje wykresu. Pomiary wykonane 0-150Hz oraz 0-415Hz, sporządzone za pomocą mikrofonu panasonica wm61a. Mody pomieszczenia to 30,71Hz, 46,62Hz, 71,79Hz.



Share this post


Link to post
Share on other sites

Zrób pułapkę basową na 30 Hz i zrób wodospad. Będziesz widział na ile się stał i co jeszcze trzeba tłumić. Rób stopniowo bo wodospad się zmieni za każdym razem, robiąc to stopniowo masz wgląd i kontrolę nad tym.

Pozdrawiam Arczi

Share this post


Link to post
Share on other sites

wyglądają fatalnie ;-)

szczególnie ten pierwszy, na drugim przynajmniej widać, że masz przydźwięk sieciowy 50Hz

nie rób pomiaru od zera, bo to bez sensu, minimum od 20Hz - ustawiasz przy uruchamianiu "przemiatania" a nie na samym wykresie

do 300Hz wystarczy

Share this post


Link to post
Share on other sites

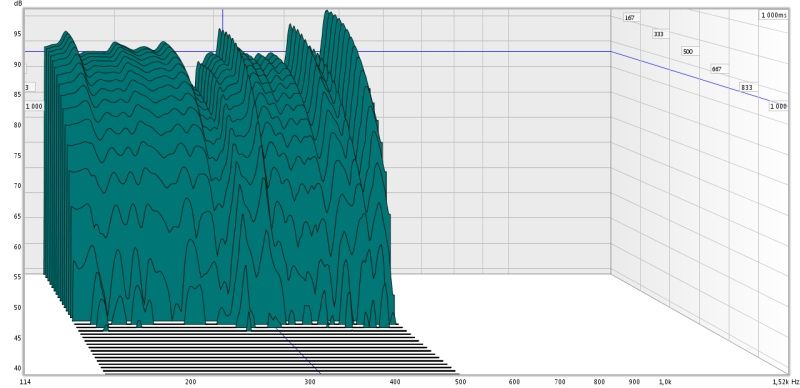

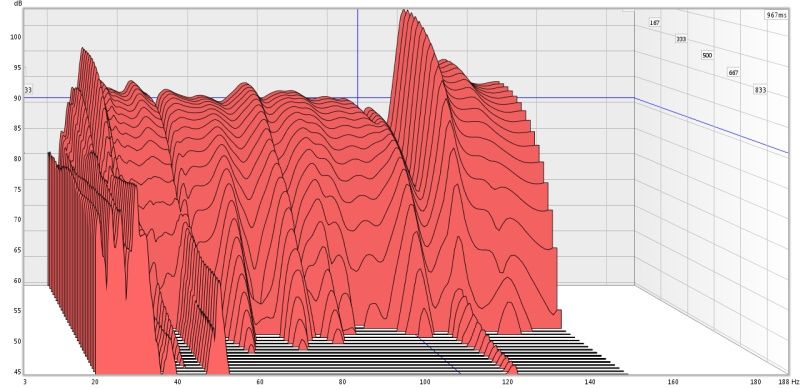

Zrobiłem nowe pomiary, według waszych rad. Pomiary w zakresach 20-60Hz, 20-150Hz o raz 150-500Hz.



Dodam ze na dużej powiechni ścian znajduja się panele akustyczne z wełny mineralnej. Zostało mi jeszcze do wykonania cztery rezonatory Helmholtza.




Share this post


Link to post
Share on other sites

Zostało mi jeszcze do wykonania cztery rezonatory Helmholtza.



Masz już może jakieś plany tych swoich rezonatorów H? Będą w rogach pokoju, ilu komorowe?

Share this post


Link to post
Share on other sites

Heh to już się wyjaśniło skąd u Ciebie tak niski czas pogłosu. Masz częściowo zrobioną adaptacje akustyczną :).



Pozdrawiam Arczi

Share this post


Link to post
Share on other sites

Ile masz tych paneli z wełny i jakich rozmiarów vs wymiary pomieszczenia ?

Zanim zabierzesz się za RH, zlikwiduj sobie rezonanse od elementów wyposażenia. Ewidentnie coś tu wpada w rezonans i nie jest to efekt modów pomieszczenia, z którym się zresztą pokrywa (30Hz) zaciemniając obraz.

Nie będziesz widział efektów działania RH. Zapuść sinus 30Hz i szukaj, co pobrzękuje w pokoju.

A 50Hz jak już pisałem, prawdopodobnie przydźwięk sieciowy.

Share this post


Link to post
Share on other sites

Na rezonatory mam juz pomysl. Mianowicie zamierzam je wykonać w kształcie trapezu (rysunek poglądowy poniżej) o wysokości 1 metra, umieszczone miały by byc w rogach pokoju na podłodze. Co do dostrojenia to myślałem o rezonatorze wielootworowym. Do wyliczenia posłuży mi zaadaptowany kalkulator Brendana Minisha ktory delikatnie przerobiłem (był stworzony dla rezonatorow prostokątnych)

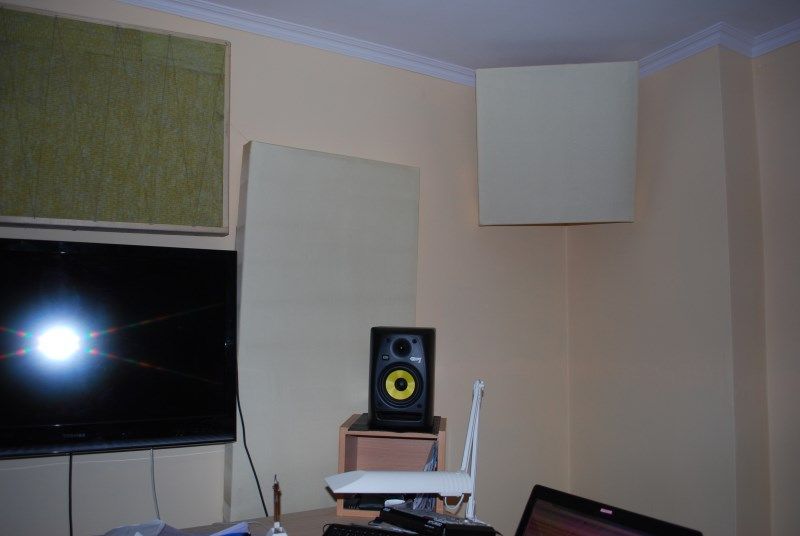

Remlik, wymiary pomieszczenia to 5,54m x 3,65m h=2,37m. Panele sa na scianie za i przed głosnikami. Za plecami sa dwa o wymiarach około 190x70cn oraz jeden na srodku - ok 100x60cm. Natomiast na scianie za głosnikami podobny układ lecz troche mniejsze. Dodatkowo w kazdym rogu przy suficie znajduje sie panel o wymiarach 60x60cm. Wszystkie wykonane na bazie 10cm wełny mineralnej isover pt80. Po prawej i lewej stonie od mojego 'siedziska' regały z ksizkami oraz jakimis 'rozpraszaczami'



Czy przydźwięk sieciowy to zakłócenie spowodowane przez inne urzadzenie? Podczas pomiarów do sieci podłaczony był tylko monitor odłuchowy.



Share this post


Link to post
Share on other sites

Dobrze kombinujesz, ale mam wątpliwości, czy dla 30Hz uda Ci się policzyć & wykonać skuteczny Rezonator Helmholtza.

Koniecznie odfiltruj śmieci, teraz nie widać, jaki jest RT60 w interesującym zakresie.

Jeśli wzmacniacz i reszta bez usterek, to przydźwięk sieciowy najpewniej indukuje się w kablu mikrofonowym. Za długi/kiepskiej jakości, albo marnie polutowałeś. Nie słychać "brumienia" charakterystycznego ?

Share this post


Link to post
Share on other sites

Panele sa na scianie za i przed głosnikami. Za plecami sa dwa o wymiarach około 190x70cn oraz jeden na srodku - ok 100x60cm. Natomiast na scianie za głosnikami podobny układ lecz troche mniejsze. Dodatkowo w kazdym rogu przy suficie znajduje sie panel o wymiarach 60x60cm. Wszystkie wykonane na bazie 10cm wełny mineralnej isover pt80. Po prawej i lewej stonie od mojego 'siedziska' regały z ksizkami oraz jakimis 'rozpraszaczami'





Jestem pod wrażeniem wykonanych adaptacji - fajnie by było gdybyś mógł zamieścić jakieś zdjęcia. Czy masz może wykresy przed adaptacją?



Gdzie kupiłeś Isovera PT80?



Pamiętaj też o tym aby nie przesadzić za bardzo z pochłanianiem - powinieneś tez pokombinować z rozpraszaczami.

Share this post


Link to post
Share on other sites

Odfitrowac smieci?



Dzis zmienie kabel od mikrofonu. Mikrofon jest podlaczony pod wejscie mikrofonowe w lapku a wyjscie z karty bezposrednio pod aktywyny monitor.



Imacman, welne dostalem w sklepie internetowym. Nie ma raczej szans ze znajdzesz ją w pobliskim skladzie budowlanym. Gdzies na forum czytalem ze isover wykonuje ja tylko na specjalne duze zamowienie.



Postaram sie w najblizszym czasie wrzucic jakies foty. A co do rozpraszacza zamierzam powiesic pulke nad absorberem na scianie przeciwleglej do glosnikow

Share this post


Link to post
Share on other sites

Odfitrowac smieci?



Mikrofon jest podlaczony pod wejscie mikrofonowe w lapku a wyjscie z karty bezposrednio pod aktywyny monitor.







Czy używasz jakiejś zewnętrznej karty po USB, czy tylko wejść w laptopie?



Za zdjęcia z góry bardzo dziękuję.

Share this post


Link to post
Share on other sites

Jesteś pewien, że te pomiary nie zrobiły Ci się przypadkiem mikrofonem wbudowanym w lapka ? ;-)

Wkładka WM61a wymaga preampa. Nawet jeśli działa przy bezpośrednim podłączeniu, generuje za niski poziom napięcia i prawdopodobnie wzmocnienie na wejściu mic masz ustawione na max (niezalecane)

To może być też przyczyną przydźwięku sieciowego

Śmieci->zakłócenia na wykresie, o których pisałem wcześniej. Czyli oprócz przydźwięku, rezonans elementów wyposażenia.

Share this post


Link to post
Share on other sites

Jestem pewien, ponieważ podczas pomiaru opuscilem pomieszczenie a kable pociagnalem do łapka który był na zewnętrz razem ze mną. Mam do dyspozycji jeszcze mikser dn-x1600 z wbudownym interfejsem. Może pod niego podepne mic? Tylko przelutowac końcówki będę musiał.

Share this post


Link to post
Share on other sites

Heh, bardzo profesjonalnie z tym opuszczeniem pomieszczenia, skutek uboczny -> długie kable -> przydźwięk

Tak, spróbuj wykorzystać preamp z miksera, najlepiej jako kartę dźwiękową po USB, tylko wyłącz wszelkie możliwe korekcje, filtry, DSP itp

Celem jest maksymalna liniowość.

Jak pospinasz, to włącz "nasłuchiwanie" z mikrofonu - będziesz słyszał, czy jest brum sieciowy.

Share this post


Link to post
Share on other sites

Twórca Room EQ Wizard odradza wykorzystywania wewnętrznej kary dźwiękowej z laptopa. Możesz mieć zafałszowany pomiar. Posłuchaj rady Remlika'a , bo on dużo wie na temat pomiarów.

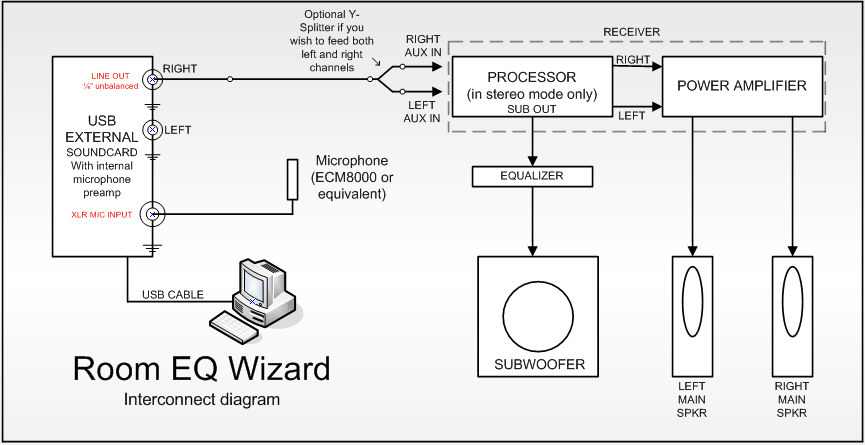

Tu masz podane proponowane podłączenia:



Share this post


Link to post
Share on other sites

Dzięki wielkie za rady. Zaraz wracam do domu i będę kombinowal.

Do jakiej długości przyciac kabel od mica?

Jak zniwelować 'brum'?

Share this post


Link to post
Share on other sites

Możliwie najkrótszy, ja mam 1,5m. Za to kabel usb możesz mieć do 5m.

Dobry, ekranowany kabel mikrofonowy, solidne wtyczki - wszystko dobrze polutowane i powinno być ok (jeśli nie masz jakowyś specyficznych problemów z zasilaniem, pętlą mas itp)

Share this post


Link to post
Share on other sites

Wszystko podłaczyłem tak jak nalezy ale zaden dzwiek z mikrofonu nie dociera do miksera. Probowałem na canonie jak i jack'u. Ewentualnie jezeli cos słychac to buczenie ;/

Share this post


Link to post
Share on other sites

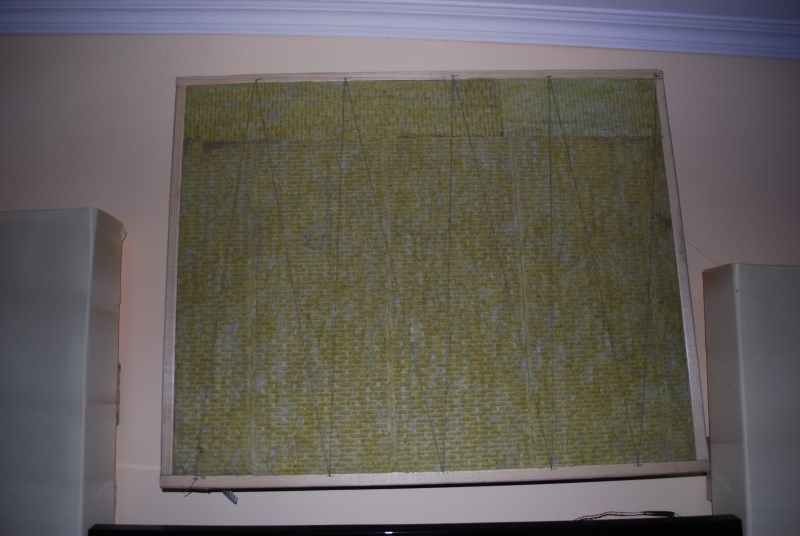

Jestem pod wrażeniem wykonanych adaptacji - fajnie by było gdybyś mógł zamieścić jakieś zdjęcia.









Share this post


Link to post
Share on other sites

Dzięki wielkie za zdjęcia. Jak zrobisz już ten rezonator z ostatniego zdjęcia, to zrób pomiary i napisz parę słów jaki ma wpływ.



Pozdrawiam

Share this post


Link to post
Share on other sites

Polutowałem wszystko jak nalezy, zadnych spięc, końcówki dobre, kabel mikrofonowy ekranowany a moj mixer na odsłuchu jeżeli juz to tylko buczy i nie odbiera innych sygnałów. Co robic? Dokonać pomiarów tak jak wczesniej na karcie zintegrowanej w lapku uzywając krótszego kabla do mic?

Share this post


Link to post
Share on other sites

Polutowałem wszystko jak nalezy, zadnych spięc, końcówki dobre, kabel mikrofonowy ekranowany a moj mixer na odsłuchu jeżeli juz to tylko buczy i nie odbiera innych sygnałów. Co robic? Dokonać pomiarów tak jak wczesniej na karcie zintegrowanej w lapku uzywając krótszego kabla do mic?

Skoro mikser Ci nie działa (nie pomogę, bo nie znam tego sprzętu - spróbuj znaleźć innych użytkowników i odpytać) - zrób ponowne pomiary tak jak wcześniej, zobaczymy. Rzeczywiście, nie jest to rekomendowana opcja, ale spróbować nie zaszkodzi, jeśli nie masz innej opcji.

Kalibrowałeś kartę w laptopie poprzez spięcie wyjścia na wejście mic ? Jakie masz ustawienie poziomu nagrywania przy prawidłowym wysterowaniu ?

I nie dziel na 3 przedziały, najlepiej na jednym zrób pasmo 20-200Hz i tak wyskaluj, aby wykres był widoczny w całym oknie, lekko pod kątem. Zrób też spoctogram

W tym wątku masz przykład, jak taki wykres powinien wyglądać.

http://www.audiostereo.pl/dyfuzory-schroedera-rezonatory-helmholtza_79853.html/page__p__2146390__fromsearch__1?do=findComment&comment=2146390



Jeszcze jedno - Twój laptop ma wejście line-in ? Jeśli tak, to w międzyczasie rozejrzyj się za jakimś preampem mikrofonowym, czasem widywałem aukcje ze wzmacniaczem Wallina, albo może któryś z forumowiczów na diy Ci zrobi.

Share this post


Link to post
Share on other sites

Odświeżę trochę wątek i podrzucę swoje dwa wykresy popomiarowe.

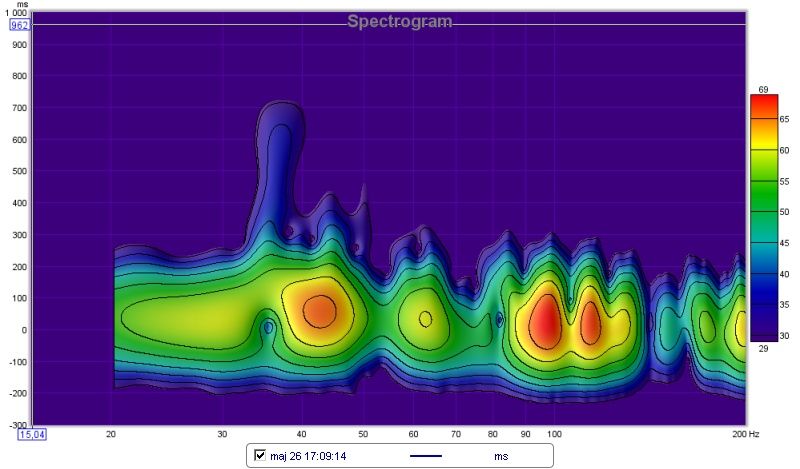

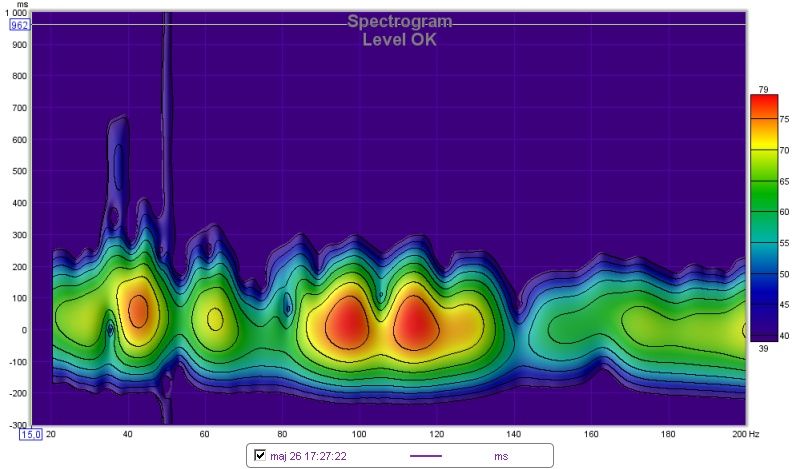

Na spektrogramie rysuje się chyba lekki przydźwięk sieciowy 50 Hz. Choć zauważyłem, że zależy to też od ustawienia samego mikrofonu. Drugi wykres spekrto to pokazuje.




Share this post


Link to post
Share on other sites

Dziś polutowałem raz jeszcze odpowiednio mikrofon i pożyczyłem od kumpla mały mixer estradowy z nadzieja ze ma zasilanie phantom.. ale niestety. Wiec czekam na przedwzmacniacz i biore sie za pomiary, a potem za tłumienie. Także za niedługo na pewno cos ruszy i spróbuje zamieścić jakieś info na temat rezoatorów. A skuteczność ocenicie sami.



Pozdrawiam

Share this post


Link to post
