Zasilacz do OTL Kamyka - pytanie

[heiser092]

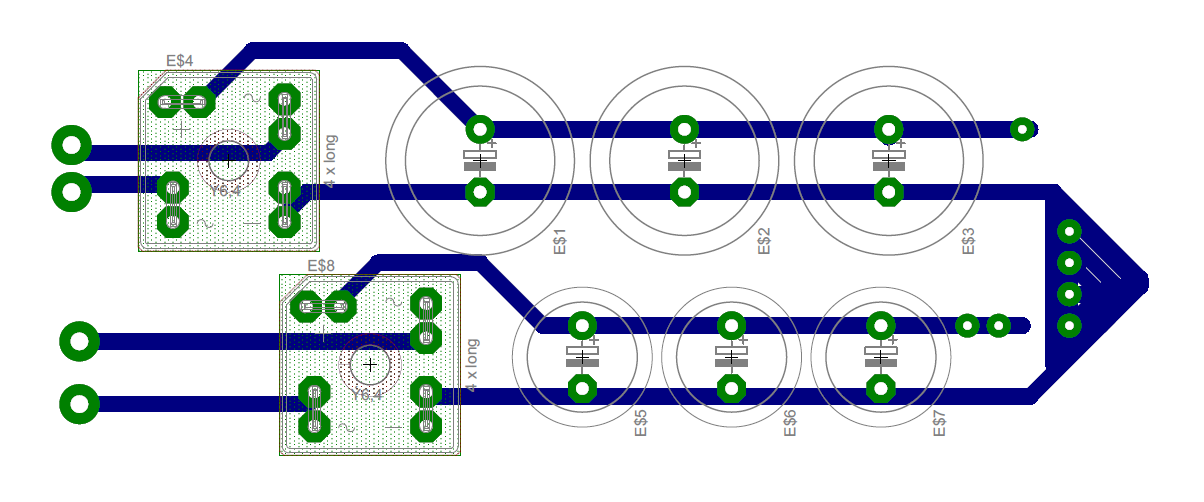

Witam. Robię właśnie wzmacniacz słuchawkowy OTL Kamyka i mam pytanie odnośnie zasilacza. Chcę zrobić jakiś prosty zasilacz na półprzewodnikach i mam już coś w planach. Ale mam wątpliwości odnośnie masy zasilacza. Na zdjęciu poniżej jest poglądowy projekt tylko w celu pokazania o co mi chodzi. Z lewej strony są wejścia napięć anodowego i żarzenia, a z prawej strony wyjście i po środku połączenie minusów tych napięć. Czy może być takie połączenie? I czy z tego punktu z zasilacza mogę połączyć z punktem GND płytki wzmacniacza?



Dodaję jeszcze link do schematu i płytki -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

nie łącz mas anodowego i żarzenia a zrób symetryzację żarzenia(dwa takie same oporniki np 100 om od plusa i minusa żarzenia do masy anodowego)

[Gotomik]

Przecież zasilacz masz podany jak na talerzu. Co tu jeszcze zmieniać. Odchudzisz go do granic możliwości (do granic akceptowalnego dźwięku). Przy tym projekcie zachowaj parametry oryginału bo A.Kamyk to dopracował.

[heiser092]

Gotomik dlaczego uważasz że chcę go odchudzić do granic możliwości? To zdjęcie które jest w załączniku, jest zdjęciem wyłącznie poglądowym, żebyście mogli wiedzieć o co mi chodzi, chce pozbyć się układu standby i opóźnionego załączenia napięcia anodowego, dlatego robię inny zasilacz. A co do symetryzacji to chodzi o to że masę anodowego i +300V podaje na płytkę bezpośrednio z zasilacza, a żarzenie dwoma skręconymi przewodami bezpośrednio do lamp i plus z minusem żarzenia łącze ze sobą za pomocą dwóch 100R rezystorów i z pomiędzy tych rezystorów dać na masę napięcia anodowego?

[Gotomik]

Dajesz filtr CRCR



r1 100R-C2---anoda R ---

c1=<

r2 100R-C3---anoda L ---

[heiser092]

Możesz troszkę jaśniej? A czemu nie polecacie łączyć mas napięcia anodowego i żarzenia? Czy nie jest to tak rozwiązane w OTL'u Kamyka?

[Gotomik]

Cos takiego







A masy w Kamyka łączą się dopiero na PCB wg schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[heiser092]

Czyli jeśli dobrze rozumiem to na anode L łącze z jednego układu RC i anode R z drugiego układu RC, a żarzenie tak jak pisałem skrętką wprost na lampy?

[Gotomik]

Czyli jeśli dobrze rozumiem to na anode L łącze z jednego układu RC i anode R z drugiego układu RC, a żarzenie tak jak pisałem skrętką wprost na lampy?





No widzisz:) Lekcja zaliczona na 6:)

[heiser092]

Dzięki, już mi się co nieco wyjaśniło ;) Jeszcze ostatnie pytanie. Jeśli puszcze napięcie skrętką, czyli plus i minus wprost na piny lamp, to nie łącze już pinów żarzenia lamp z masą płytki wzmacniacza które w oryginale być powinny? Czyli nóżek 5 w e88cc i 9 w ecc82.



Czyli robie coś takiego jak na zdjęciu? Miejsce zaznaczone na czerwono ma być nie połączone?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

wypróbuj sam jak jest lepiej,połączyć masy czy dać symetryzację.Płytka daje łatwą możliwość eksperymentowania.

[heiser092]

Na początek sprawdzę to co koledzy mi podpowiadają. Ale gdyby coś nie wyszło to w zasilaczu masy można złączyć?

[Gotomik]

Połącz wg czerwonych linii. Twoje są be. Widok jest lustrzany (widok od strony druku).





Oczywiście Rzażenie przez Ż :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[heiser092]

Czyli masa na płytkę wzmacniacza idzie z zasilacza napięcia anodowego, a żarzenie z zasilacza podłączam tylko plusem wprost do lamp a masa żeby lampy miały żarzenie jest wykorzystana z napięcia anodowego, a tej od żarzenia nie podłączam nigdzie po wyprostowaniu napięcia i filtracji? dobrze rozumiem?

Chyba zbyt mało kumaty jestem do tych lamp ;]



Czyli tak jak na zdjęciu niżej? Jeśli nie to narusujcie mi jak to połączyć, bo chyba nie skapuje tego inaczej ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

Masę z żarzenia dajesz w to samo miejsce co masa anodowego:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[heiser092]

Teraz mam wszystko już jasne ;) równie dobrze zamiast łączyć masy na płytce wzmacniacza, to mogę połączyć również zaraz w zasilaczu tak? A jeszcze pytanie, gdzie lepiej połączyć masy gniazda słuchawkowego, potencjometru i wejścia sygnału? Na płytce wzmacniacza, czy zasilacza? Czy może lepiej rozdzielić czyli, masy żarzenia i anodowego połączyć w zasilaczu, a sygnałowe, wyjściowe itp. na płytce wzmacniacza?

[Gotomik]

Posłuchaj. PCB jest tak zaprojektowane że z dwóch stron masz miejsce na złącza ARK do których sobie podłączysz masę.

- Z jednej strony masę od zasilacza (krótsze kable)

- Z drugiej masę od gniazd i pontencjometra. Na PCB masz nawet napisane OUT i IN.



Prościej już nie potrafię ci wytłumaczyć

[heiser092]

Wybacz że tak truje, ale chce żeby było dobrze, bo sporo czytam że tu brumi, tam brumi itp. więc chce jak najlepiej ;) Zrobię tak jak radzisz. Dzięki wielkie za pomoc ;)

[artw]

Wybacz że tak truje, ale chce żeby było dobrze, bo sporo czytam że tu brumi, tam brumi itp. więc chce jak najlepiej ;) Zrobię tak jak radzisz. Dzięki wielkie za pomoc ;)

jasne ,że chcesz jak najlepiej ale na sucho się nie da przewidzieć brumu .To niest tak że złożysz gotowca i masz 100% gwarancji że będzie the best.U mnie najlepiej wypadlo zestawienie : żarzenie zmiennym i symetryzacja,większość zasilaczy lampowych jest budowane z symetryzacją żarzenia,Kamyk poleca lączenie mas.Ale DIY polega na tym ,że sam wypróbujesz wszystko i wybierzesz najlepszą opcję,ta płytka jest tak inteligentnie zaprojektowana,że nie ma problemu z przeróbkami zarzenia.I zawsze możesz napisać do Pana Andrzeja po radę.

[heiser092]

Wiem, wiem, ale może gdy zrobię coś już sprawdzonego, to będzie prawdopodobieństwo że zadziała tak jak należy ;) A symetryzacje robi się tylko dla napięcia przemiennego, czy stałego też można? I jeśli robiłbym symetryzację to napięcia 3,15V daje skrętką prosto na lampę w miejsce plusa i masy, a masę uzwojenia łącze do masy wzmacniacza?

[nikifor]

Witam bardzo proszę was o pomoc w podłączeniu zasilania tego problematycznego wzmacniacza,na poczatek coś zle podłączyłem i uwaliłem lampy ECC82 po paliły się żarniki,mam za to lampy ECC81 czy mogę wsadzić je zaniast ECC82 i zadziałają?druga sprawa to moj nieszczęsny prosty zasilacz,zrobiłem coś takiego:



za nic nie wiem jak to żarzenie podłączyć pod lampy niech se brumi wystarczy żeby wydało jakiś dzwięk bo już 2dni z tym walczę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytl]

chyba musiałeś zbyt wysokie napięcie puścić na żarzenie skoro je uszkodziłeś pozatym te lampy tak mają że rozbłyskują przy załączaniu świecenia, tak jak koledzy wcześniej pisali napięcie symetryczne łączysz tylko przez rezystory 100 ohm do centralnego punktu masy, a obie gałęzie na żarnik, tylko pilnuj żeby nie było za wysokie bo lampy tego nie zniosą długo, możesz też zrobić sobie stabilizację żarzenia jest o wiele ciszej, ale wtedy musisz mieć trochę zapasu napięcia dla regulatora

[bomarek]

Napięcie żarzenia podłączasz w następujący sposób: do lampy E88CC nóżkę nr. 4 lampy podłączasz do masy a na nóżkę 5 podłączasz plus 6,3V. W lampie ECC82 zwierasz nóżki 4 i 5 i tu podłączasz plus napięcia żarzenia a nóżkę nr. 9 tej lampy podłączasz do masy.



Pewnie podłączyłeś napięcie anodowe pod żarzenie ECC82.



Wzmacniacz na papierze wydaje się prosty ale jest trudny do uruchomienia, jest bardzo wrażliwy na prowadzenie masy.

[nikifor]

dziękuje serdecznie za zainteresowanie,bez was to jedyne co bym umial to palić lampy,teraz moje pytanie czy mogę zamiast ecc82 wsadzić ecc81? bo tylko tych jeszcze nie spaliłem,następnie w anodowym po wyprostowaniu i schemacie tak jak narysowałem mam 324v bez filtra crc szeregowo wpiente kondensatory,może takie wysokie napięcie było zabujcze dla ecc82? może jakoś go trzeba zbić,



coś się tu nie zgadza jesli chodzi o podłączenie e88cc to podłączyłem tak jak pisze bomarek więc bezpośrednio żarzenie do nórzek 5plus i 4masa i lampki żarzą się i niby jest ok,poroblem polega natomiast z ecc82 bo pcb mam z termotransferu ze strony,otl-kamyk,i tam i tam pod nużkę 9 ppisze żeby podać plus anodowego i tak jest na druku,natomiast 1 nużka jest podłączona do masy,jeśli bym chciał połączyć 4,5 żarzenie to 4jest połączona równolegle z dziewiątą więc wyszło by na to że na te same nogi podane by było i anodowe i żarzenie,

[woytl]

schemat wyprowadzeń

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wysokie na pięcie nie jest dla nich zabójcze chyba że 1kV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

Panowie po wnikliwej obserwacji ścieżek gotowych otl kamyka z jego strony i mojego termotransferu okazuje się że pokopany jest termotranswer na stronie kamyka,poprostu jesli odprasuje się go na pcb wychodzi wszystko odwrotnie,aby mieć kropka w kropkę to samo na pcb co gotowiec kamyka trzeby by było ten jego termotransfer wydrukować w odbiciu lustrzanym:) myślałem żę termotransfer jest już przygotowany do wydruku na gotowo? bardzo proszę o jeszcze dokładne przejżenie profesjonalistów,pdf ze strony kamyka,ale coś mi się wydaje że prędzej by mi broda urosła albo by mnie zabiło jak bym go uruchomił,gdy bym się dokładnie nie poprzyglądał,naprowadziło mnie na błąd to anodowe wraz z zarzeniem

[bomarek]

Wlutuj podstawki lamp po przeciwnej stronie pcb.

[Gość piotrektychy]

preamp problematyczny ? gra świetnie, zasilacz lampowy masz w projekcie, nic tylko budować



odnośnie zasilacza półprzewodnikowego... zbudowałem wzmacniacz Kamyka na 6c33c, stopień sterujący zasilałem początkowo z b.dobrego zasilacza salas z diyaudio ( tu też jest ten wątek w diy), dźwięk był bardzo klarowny, szczegółowy, jak żyleta... ale czegoś brakowało, takiego wypełnienia, kopa, tak jak by silnik 4 cylindrowy chodził na 3 garach... no i w końcu zrobiłem jak w oryginale, zasilacz lampowy na pająka... czwarty cylinder zaczął chodzić, może nawet pojawił się piąty ;)

[nikifor]

ok zaraz to zrobie,ufff a ja nie jadłem nie spałem,i myślałem dlaczego skubany pali lampy i nc się nie dzieje?> ale zamiłowanie dla diy ma tak ogromnę zę zwyciężyłem,będe zdawał relacje jak już pozamieniam podstawki o dalszym losie konstrukcjii,aa i czy ta nieszczęsna ecc81 może być? bo nie za bardzo jeszcze znam się na lampach i niezbyt dobrze umie porównywać ich charakterystyki



mam lampe ez80 więc na niej będe robił w przyszłosci zasilacz,niestety nie mam symetrycznego trafa 2x260v a chyba do takiej jest potrzebny symetryczny, no i jeszcze dławik,a on jest dość drogi,więc narazie niech sobie buczy i brumi,tylko ma wydawać dzwięk,bo strasznie jestem ciekaw jak to zagra

[nikifor]

zamiana podstawek nic nie dala wzmacniacz jest martwy jedynie po podpieciu zarzenia i mas osobnym kablem lampy swieca i jak podlaczam sluchawki to cos tam slychac ze brumi,ale nie ma mowy o jakim kolwiek wzmocnieniu,poddaje sie tego wzmacniacza nie da sie uruchomic,jedynie jako ozdoba moze sobie stac i swiecic,moze zrobie go na pcb w odbiciu lustrzanym ale narazie mam go dosc mam chec go cisnac o sciane i powiedziec nigdy wiecej lamp.
