Analogowy miernik VU

Rosomak19 · 13 Lutego 2022

Trochę odgrzeję kotleta, jak tam układ sterowania wskaźnikami MK2 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gavron04 · 16 Lutego 2022

Jest tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Lutego 2022 przez gavron04

Rosomak19 · 18 Lutego 2022

Chyba jednak nie ten , to jest MK1,5 a nie MK2 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gavron04 · 18 Lutego 2022

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Lutego 2022 przez gavron04

r1212 · 18 Lutego 2022

2 godziny temu, Rosomak19 napisał:

Chyba jednak nie ten , to jest MK1,5 a nie MK2 .

MK2 to ma być dual mono - jeszcze nie gotowy / kolejność była taka VU01 / VU02 / VU02 MK1.5

VU02 MK1.5 ma druk dwustronny - nie trzeba lutować zworek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Lutego 2022 przez r1212

Rosomak19 · 6 Marca 2022

Tak się ciągle zastanawiam , czy ten nowy sterownik , poza nową płytką i rozdzieleniem na dwa niezależne kanały , ma jeszcze jakieś zmiany układowe ? W tym MK1.5 można było się pokusić o mocniejsze rezystory i ten potencjometr na wejściu , bo są za małej mocy . Zauważyłem , podczas ostatnich regulacji ,że przy mocy dochodzącej w okolice 400W z czegoś zaczyna wydobywać się dym . Na szczęście nic się nie uszkodziło. Następna sprawa , to coś kicha z tym ustawianiem biasu opampów. Wtedy miałem problem z jednym kanałem i nie było to jakoś dużo , teraz robiłem pomiary i się okazało , że po paru godzinach pracy ze wskaźnikami, parametry całkowicie się rozjechały i teraz w obu kanałach nie mogę zejść do jakiejś sensownej wartości , także w obydwu ustawiłem ponad 100mV , co już skutkuje tym ,że wskaźnik nie jest na zerze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

r1212 · 14 Lutego

Powstał trochę zmieniony układ - teraz do wyboru są 2 modele - nad wersją 2.0 na razie prace się zatrzymały z powodu absolutnego braku czasu.

- MK1.5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- MK1.6

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podstawowe różnice MK1.6 do MK1.5

- PCB jednostronne

- brak możliwości odłamania modułu zasilacza

- podświetlenia wskaźników: osobne wyjścia L+R + miejsce na rezystory

- zmiana czułości przekaźnikiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adalbert · 15 Lutego

Tak przy okazji to mam złożony wskaźnik na białych płytkach i miałem go zastosować do końcówki UGODY, ale jakoś montaż się przeciąga więc pomyślałem że bym zainstalował do grającego już CJ-12 z tymi małymi okrągłymi mierniczkami . Czy będzie to działać z przedwzmacniaczem podłączonym do wejścia P1-4? Czy ktoś tak podłączał?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

r1212 · 16 Lutego

W dniu 15.02.2024 o 21:19, adalbert napisał:

Tak przy okazji to mam złożony wskaźnik na białych płytkach i miałem go zastosować do końcówki UGODY, ale jakoś montaż się przeciąga więc pomyślałem że bym zainstalował do grającego już CJ-12 z tymi małymi okrągłymi mierniczkami . Czy będzie to działać z przedwzmacniaczem podłączonym do wejścia P1-4? Czy ktoś tak podłączał?

Będzie działać, jeśli sygnał za mały trzeba zwiększyć wzmocnienie stopnia wejściowego przez zmianę rezystora w sprzężeniu zwrotnym. U siebie mam podłączony na wyjście preampa i działa bez zarzutu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adalbert · 17 Lutego

14 godzin temu, r1212 napisał:

Będzie działać, jeśli sygnał za mały trzeba zwiększyć wzmocnienie stopnia wejściowego przez zmianę rezystora w sprzężeniu zwrotnym. U siebie mam podłączony na wyjście preampa i działa bez zarzutu

Dzięki za odpowiedź. Możesz podpowiedzieć który to jest rezystor, może podłączyć wstępnie jakiś wieloobrotowy a po ustawieniu dopiero wstawić odpowiedni rezystor?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adalbert · 17 Lutego

Dzięki, znalazłem Twoją odpowiedź na poprzedniej stronie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

r1212 · 5 Kwietnia

No to kolejna wersja - były pytania o taką - DUAL MONO - co prawda prototyp, a czy dobry sprawdzę w przyszłym tygodniu 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

r1212 · 6 Kwietnia

Poskładane, w przyszłym tygodniu testy 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 6 Kwietnia

Powiedzcie mi tak po ludzku. Czego oczekujecie po wskaźnikach w audio?

Abyście nie poczuli się, że majstruje jakąś intrygę to słowo ode mnie.

Zawsze "wycieraczki" w sprzęcie podobały mi się. Zwyczajnie jak wskaźniki są ładne, a zazwyczaj sa ładne, to poprawia to ogólny nastrój; podobnie jak żarząca się lampa, kręcący się winyl na drapaku, czy przewijające dwie szpule. Bajer...

Natomiast , o ile w magnetofonie wskazania mają sens przy zapisie o tyle w pozostałych przypadkach jest on średni. Wycieraczki po prostu wychylają się i w zasadzie nie wiadomo co one wskazują...

Co do zakresu reakcji to VU wskaże coś od -20dB do powiedzmy +6. Przy -20 to sprzęt już wrzeszczy... Więc oprócz rejestracji po co takie wskaźniki? Oczywiście dotykamy tu skali wskaźnika. Wskaźniki sa magnetoelektyczne czyli liniowe. Natomiast w przyrodzie logarytmiczne przyrosty wartości zjawiska tworzą liniowe wrażenia. Tak jest ze światłem, dźwiękiem,...

Producenci robią więc wskaźniki np. mocy siląc się na skalowanie w szerszym zakresie wartości względnych. Moduły z jakimiś układami "logartymującymi" mają tę skalę wyrażoną już nie o dwadzieściaparę dB jak VU tylko o kilku dekadach. Są to np. 3 dekady "napięciowe" (60dB).

Są rozwiązania całkiem fajne:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

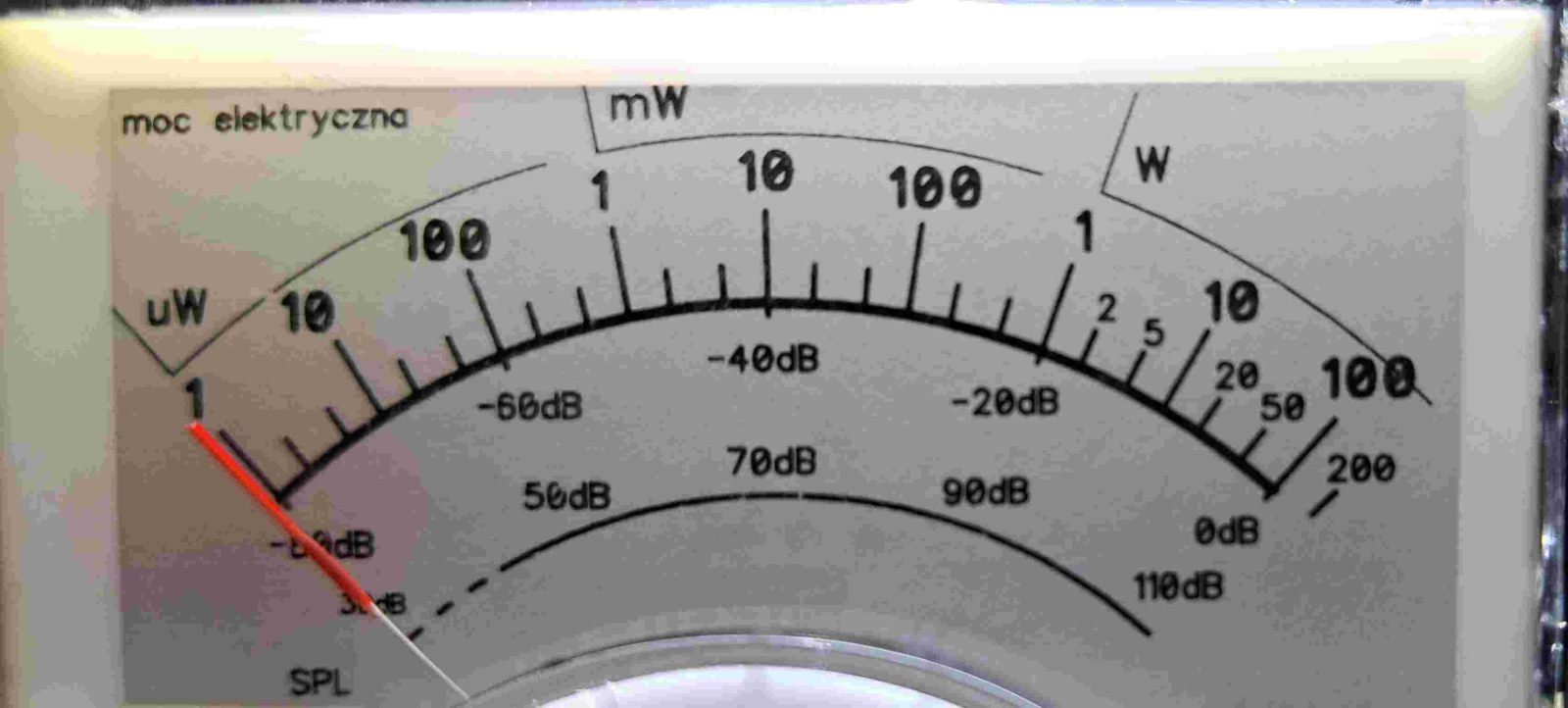

Te lubię. Tu jest zakres "mocowy" (10log) obejmujący 6 dekad. Uwierzcie, że jak wskazówka dynda w okolicach -50dB tego wskaźnika to muzykę słychać wyraźnie... A wiec, warto schodzić niżej...?

Robiąc ostatnio coś dla braci krótkofalarskiej w dziedzinie pomiaru mocy w antenie, uzyskiwałem zakresy mocy na poziomie co najmniej 9 dekad. Efekt uboczny tych prac to możliwość zastosowania takiego układu logarytmującego do m.cz. Układ jest prosty, oparty na jednym specjalizowanym układzie monolitycznym. Podaje wartość RMS. Oczywiście problemem jest jak zawsze zrobienie skali... aby to wyglądało...

Sądzicie, że warto byłoby coś takiego opracować dla audio. Efekt byłby taki, że podrygi wskazówki zaczynałyby się równo z pierwszym tchnieniem muzy z głośników. Ciekaw jestem waszego zdania. Bo za przeproszeniem słuchając muzyki gdzie jeszcze wskaźniki nie dygają (zakres poniżej 30dB) jest średnio ekscytujące...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirfak · 6 Kwietnia

Warto

Wysłane z Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

r1212 · 14 Kwietnia

W dniu 6.04.2024 o 17:27, Grzegorz7 napisał:

Sądzicie, że warto byłoby coś takiego opracować dla audio. Efekt byłby taki, że podrygi wskazówki zaczynałyby się równo z pierwszym tchnieniem muzy z głośników. Ciekaw jestem waszego zdania. Bo za przeproszeniem słuchając muzyki gdzie jeszcze wskaźniki nie dygają (zakres poniżej 30dB) jest średnio ekscytujące...

Skala jest wielkości jakiej jest - oczywiście, że da się zrobić układ który na zakresie skali będzie miał np.90-100dB ale to bez sensu. W większości przypadków mają robić efekt wizualny (za wyjątkiem np. magnetofonów i stołów mikserskich gdzie wskaźniki miały walor pomiarowy, ale tam były układy liniowe i na skali było -20dB + 3dB np. jak w najbardziej klasycznych wskaźnikach TN-73

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).

Mój układ aproksymuje krzywą logarytmiczną 4 odcinkami prostej. Można dołożyć piąty kawałek i przeliczyć żeby już przy tak cichym poziome muzyki wskazówki typu -80-90dB drgały - ale czy to cos polepszy - wątpię.

Z doświadczenia wiem, że zakres ok. 40db na całej skali jest ok. Dzięki przełącznikowi 20db na wejściu wskaźniki poruszają się -60db - -20db na wejściu czułym (ciche granie) - 40db - 0dB na wejściu stłumionym (pełna moc). Przy spokojnym słuchaniu muzyki poruszamy się w zakresie 1-2W (oczywiście jest wiele czynników które mają na to wpływ jak wielkość pomieszczenia, efektywność kolumn, upodobania, więc przełącznik się przydaje.

Przy przełączniku -20dB - i np. wzmacniaczu 200W po przełączeniu na skali w miejscu 0 mamy 2W i to pozwala się cieszyć ruszającymi się wskazówkami przy cichym graniu. Ciężko będzie zmieścić dynamikę rzędu 100db na małej skali.

--------------------------------------------------------------------------------------------------

Zmontowane i uruchomione - wszystko działa. To samo w 3 odsłonach 😀

W zależności od miejsca w obudowie wersja płaska i "kanapka" oraz do monobloków.
