Lampizacja cd

[szymonetti]

Witam.

Właśnie zakupiłem odtwarzacz cd dcd-685 (chociaż moje plany były początkowo inne...wygrał wygląd zewnętrzny)

Odtwarzacz ten zakupiłem typowo do lampizacji-nigdy tego nie robiłem jednak dość dużo już na ten temat czytałem w sieci i wydaje mi się,że z małą pomocą forumowiczów ;) nie jest to nazbyt trudnym do wykonania (oczywiście lekturę Łukasz Fikusa również mam za sobą)

Lampy chcę wstawić na układzie SRPP a wykorzystać bańki e88cc

Aktualnie gdy już cd stoi w domu wyszukuję komponenty potrzebne mi do lampizacji.



Transformator toroidalny 30VA sec1: 180v-0,1A sec2: 6,3v-2A koszt 89zł-jeżeli ktoś ma jakieś inne propozycje to proszę śmiało pisać.

Lampy E88CC Tesla Gold Pin

Podstawki Noval

płytki-w fazie szukania jednak chyba zamówię w AVT

No i oczywiście (jak to niektórzy piszą) garść kondensatorów,rezystorów,mostków prostowniczych i śrubek ;)



Jeżeli ktoś dysponuje poprawnym schematem pod ten odtwarzacz układ PCM1702 z dobranymi wartościami to będę wdzięczny...jak równiez dziękuję z góry za wszystkie wskazówki i sugestie.



Prosił bym też wszystkich forumowiczów którzy będą się chcieli wypowiedzieć w tym temacie o dojrzałe podejście do rzeczy,nie wszczynanie kłótni między sobą itd.

[cypher]

Witam.

Właśnie zakupiłem odtwarzacz cd dcd-685 (chociaż moje plany były początkowo inne...wygrał wygląd zewnętrzny)

Odtwarzacz ten zakupiłem typowo do lampizacji-nigdy tego nie robiłem jednak dość dużo już na ten temat czytałem w sieci i wydaje mi się,że z małą pomocą forumowiczów ;) nie jest to nazbyt trudnym do wykonania (oczywiście lekturę Łukasz Fikusa również mam za sobą)

Lampy chcę wstawić na układzie SRPP a wykorzystać bańki e88cc

Aktualnie gdy już cd stoi w domu wyszukuję komponenty potrzebne mi do lampizacji.



Transformator toroidalny 30VA sec1: 180v-0,1A sec2: 6,3v-2A koszt 89zł-jeżeli ktoś ma jakieś inne propozycje to proszę śmiało pisać.

Lampy E88CC Tesla Gold Pin

Podstawki Noval

płytki-w fazie szukania jednak chyba zamówię w AVT

No i oczywiście (jak to niektórzy piszą) garść kondensatorów,rezystorów,mostków prostowniczych i śrubek ;)



Jeżeli ktoś dysponuje poprawnym schematem pod ten odtwarzacz układ PCM1702 z dobranymi wartościami to będę wdzięczny...jak równiez dziękuję z góry za wszystkie wskazówki i sugestie.



Prosił bym też wszystkich forumowiczów którzy będą się chcieli wypowiedzieć w tym temacie o dojrzałe podejście do rzeczy,nie wszczynanie kłótni między sobą itd.



Z perspektywy czasu i ilości eksperymentów dałbym inne trafo a lampizatora zrobił w oddzielnej obudowie..



na minus - koszty

na plus - uniwersalność, nie zamykasz się na jeden typ odtwarzacza, można eksperymentować z zasilaniem, jeśli zechcesz masz preamp, dużo miejsca na optymalne ułożenie elementów itd..

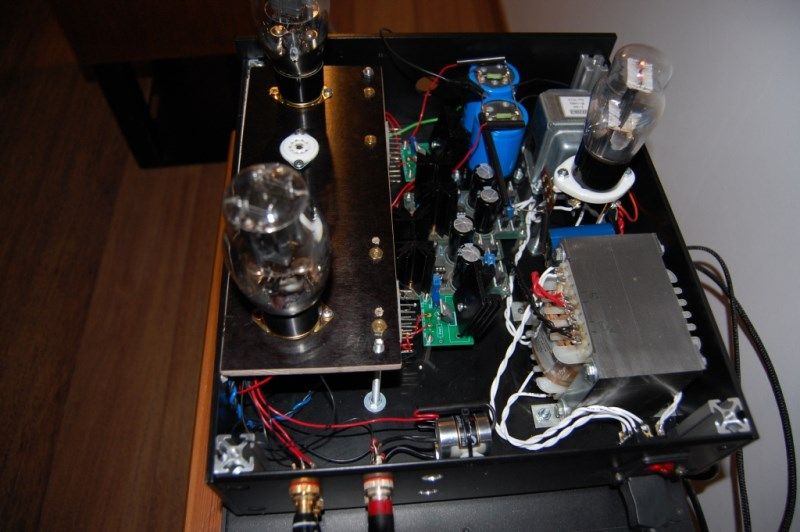

Ja zacząłem od wtórnika katodowego na 6n6p skończyłem na 6s4s, desymetryzacji na trafach i prostowaniu na lampie ;-))

Zajęło to chwilkę, czyli jakieś 3 lata ale warto było ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szymonetti]

Zapewne i masz rację jednak strasznie mnie korci lampizacja cd,który właściwie tylko w tym celu zakupiłem...jestem ciekaw jak sobie poradzi z moimi pozostałymi odtwarzaczami które nie są poddane żadnym modyfikacją.

Gdy już skończę cd to zabiorę się za lampowy wzmacniacz słuchawkowy...który obsłuży dwie pary słuchawek równocześnie.

[dankam]

Jakie płytki nadają się do z AVT do SRPP?

Ja planuję dla dac-a na tda1451a zrobić na początek schemat jak niżej.

Mam trafo z wyjściem 165V i nie wiem czy się nada. W jaki sposób zrobić zasilacz aby dał 150V jak na schemacie?

Dla niskich napięć są stabilizatory scalone a dla lampowych zasilaczy jak się to realizuje?



i załącznik

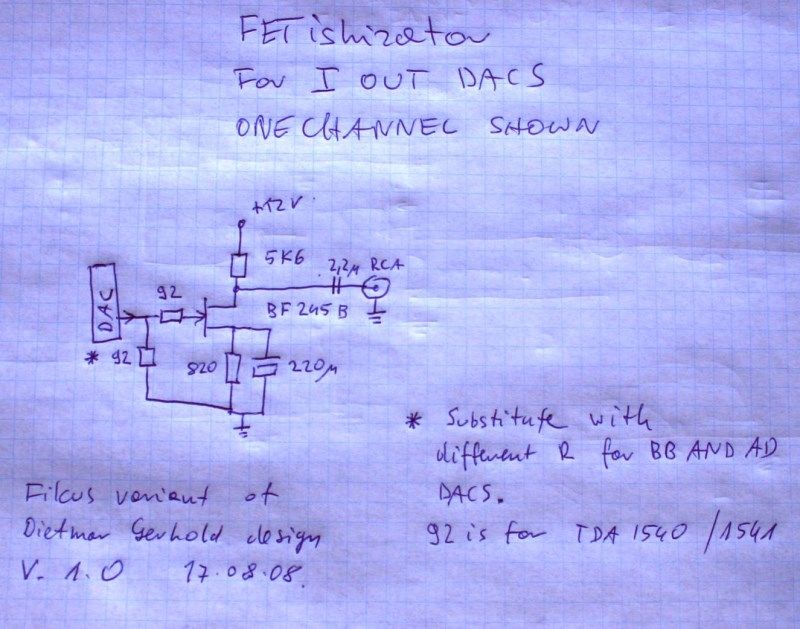

jako prowizorkę odpaliłem prościutki układ na fetach. Możesz po dopasowaniu rezystorów konwersji użyć do pcm1702.



Gra to ciekawie. Barwa jest fantastyczna. Jednak te stare DACi mają duszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Jakie płytki nadają się do z AVT do SRPP?



Mam trafo z wyjściem 165V i nie wiem czy się nada. W jaki sposób zrobić zasilacz aby dał 150V jak na schemacie?





SRPP jest tak prostym układem, że IMO nie ma sensu stosować płytek..

Trafo SEC 165VAC jest idealne do układów SRPP, napecie na anodzie jakie otrzymasz jest połową napecia B+ w rtm wypadku B+ powinno być ok 215VDC więc na anodach w SRPP będziesz miał ~107 VDC, trzeba oczywiście przeliczyć układ i dobrać inny rezystor katodowy aby ustalić odpowiedni prąd.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



BTW. Ponownie moim zdaniem dużo lepiej od SRPP brzmi wspólna katoda z lampą obciążoną dławikiem a jeszcze lepiej CCS-em..



Gdybym miał DAC-a prądowego zaryzykował bym ten układ ale z CCS-em zamiast dławika:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szymonetti]

Co sadzicie o tych lampach i ich "dobraniu" względem siebie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Aktualnie jestem na etapie szukania lamp i te akurat mnie interesują.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dankam]

SRPP jest tak prostym układem, że IMO nie ma sensu stosować płytek..

Trafo SEC 165VAC jest idealne do układów SRPP, napecie na anodzie jakie otrzymasz jest połową napecia B+ w rtm wypadku B+ powinno być ok 215VDC więc na anodach w SRPP będziesz miał ~107 VDC, trzeba oczywiście przeliczyć układ i dobrać inny rezystor katodowy aby ustalić odpowiedni prąd.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



BTW. Ponownie moim zdaniem dużo lepiej od SRPP brzmi wspólna katoda z lampą obciążoną dławikiem a jeszcze lepiej CCS-em..



Gdybym miał DAC-a prądowego zaryzykował bym ten układ ale z CCS-em zamiast dławika:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



cypher masz jakiś schemat takiego układu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

cypher masz jakiś schemat takiego układu?



Chyba się pogubiłem jakiego układu ?

[Tomasz_f]

Co sadzicie o tych lampach i ich "dobraniu" względem siebie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Aktualnie jestem na etapie szukania lamp i te akurat mnie interesują.

Z moich doświadczeń - nie polecam tesli, gra ciemnym misiowatym dźwiękiem ze słabą stereofonią. Można upolować w dobrej cenie philips e88cc SQ - te są bardzo fajne ew. mullard też zdażają się w przyzwoitych cenach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majki88]

A ja zapytam po co zamykać się na na jedne, oklepane lampy, o sztucznie zawyżanych przez popyt cenach i których brzmienie nie każdemu musi się podobać? Bo masa gotowców układu krąży po necie? Jest sporo fajniejszych lampek niż ecc88/e88cc, a np. ruskie NOS' y typu 6n1p, 6n2p, 6n6p czy 6n8s kosztują jak się dobrze zakręcić dosłownie po parę złotych za sztukę i też grają naprawdę dobrze.

[kooniuszy]

I co kolego zlampizowałeś tego denonka DCD685?

Też chcę takiego kupić lub DCD655. Nigdzie nie mogę znaleźć schematu do lampizacji tych modeli. Znalazłem link Mcgayver ale już wygasły. Bardzo prosił bym o załączenie tu schematu na lampach E88CC - ponieważ mam takie dwie nowe lampy Tesli i od takiego układu chcę zacząć.

[Lucky]

I co kolego zlampizowałeś tego denonka DCD685?

Też chcę takiego kupić lub DCD655. Nigdzie nie mogę znaleźć schematu do lampizacji tych modeli. Znalazłem link Mcgayver ale już wygasły. Bardzo prosił bym o załączenie tu schematu na lampach E88CC - ponieważ mam takie dwie nowe lampy Tesli i od takiego układu chcę zacząć.



Lampy Tesli to porażka mój Dennon 755 jest zlampizowany przez MG ale na ECC85

[kooniuszy]

Lampy Tesli to porażka mój Dennon 755 jest zlampizowany przez MG ale na ECC85





Pewnie piszesz kolego prawdę. Ja po prostu szukam jakiegokolwiek schematu lampizacji denona DCD685 nie ważne na jakich lampach. Ważne a aby był to schemat sprawdzony - najlepiej McGayvera. O E88CC pisałem bo akurat takie lampy mam.

[SI_WY1975]

Witam

Posiadam również Denona DCD-685 i chciałbym zlecić komuś jego lampizację. Wiem że Mcgayver ma tą kwestię już przećwiczoną ale od kilku tygodni nie mam od niego odezwu-wysyłałem prywatne wiadomości z jego strony a także z forum.

Może kogoś polecicie kto wykona tą operację za rozsądne pieniądze.



Pozdrawiam

SI_WY1975

[gustwao]

Witam



Ja tez chętnie szukam jakiegoś dobrego schematu do lampizacji mojego Denon DCD-755AR na tych samych przetwornikach co kolega. Jednak nic gotowego nie znalazałem.

Oczywiście bedę wdzięczny za pomoc.



Pzd.

[kooniuszy]

No to wątpię kolego czy doczekasz się tego schematu. Pisałem prywatnie do osób które tu przerabiały taki odtwaracz. Nie dostałem żadnej odpowiedzi - zmowa milczenia. To forum schodzi na psy.

[Kazik II]

No to wątpię kolego czy doczekasz się tego schematu. Pisałem prywatnie do osób które tu przerabiały taki odtwaracz. Nie dostałem żadnej odpowiedzi - zmowa milczenia. To forum schodzi na psy.



Nie na psy;-), ludzie zaczynają szanować swoją własność intelektualną.

[gustwao]

Jak własność intelektualna jest taka ważna, bo można przyciąć to może jakiś poczciwy użytkownik, który już dał zarobić i ma schemat (PCM1702) i zdjęcia podzieli się wiedzą na PW.

Piwko gwarantowane. :)



Pzd.
