Zasilacz do Audio Alchemy DAC DDE. 3.0

[rambo54]

Witam,

noszę się z zamiarem wykonania we własnym zakresie nowego zasilacza do mojego DAC.

Posiadam dwa zasilacze do tego urządzenia. Jeden zasilacz do DACa a drugi do AntyJittera.

Narazie ustaliłem że DAC chodzi na +/-18VDC i +8VDC a Antyjitter tylko na 8VDC.

Zasilacze mają ponad 15 lat, Trafa są chyba już wypracowane, bo deko buczą..

Jaki był by koszt wykonania dobrego zasilacza, z wyższej półki z dobrym filtrowaniem..?

Czy jedno trafo może być dla analogówki i dwóch cyfrówek..?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tu znalazłem art o akcesoryjnym zasilaczu dla takiego zestawu jak moj.



Dodatkowo te urządzenia nie chcą łączyć się przez i2s mimo że mam kabel, nie synchronizują się. Albo DAC nie odbiera albo DTI nie wysyła..



OD czego zacząć przy budowie nowego zasilania...?









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rambo54]

A może ktoś się podejmie za mnie, ma się rozumieć odpłatnie..

[muda44]

Najlepiej jak są osobne trafa.

Ale też nie jest źle jak jest jedno trafo i osobne odczepy.

Szukaj traf zalewanych - będziesz miał więcej szansy ze nie będzie burczeć .

Co do zasilaczy - przedstawiłem kilka chyba najlepszych dostępnych na rynku w wątku ARCAM rDAC upgrade .

[rambo54]

Najlepiej jak są osobne trafa.

Ale też nie jest źle jak jest jedno trafo i osobne odczepy.

Szukaj traf zalewanych - będziesz miał więcej szansy ze nie będzie burczeć .

Co do zasilaczy - przedstawiłem kilka chyba najlepszych dostępnych na rynku w wątku ARCAM rDAC upgrade .

Czytałem, coś tam już wiemy. Nie wiem jakiej mocy powinno być nowe trafo i na jakie napięcie.

Niby DAC chodzi na 18 i 8V ale napięcie na zasilaczu oryginalnym jest większe bez obciążenia. 21 i 14V.

[rambo54]

No wiec padło nam jedno trafo. Od Analogu.

Szukam czegoś w okolicach 10VA z podwójnym napięciem ok 15V



Toroidy mają najmniejsze 20VA...

Może być taki zamiast ~ 10VA..?

[morris]

Zamiast toroida kup transformator kształtkowy EI lub 2C

[Ape]

Czytałem, coś tam już wiemy. Nie wiem jakiej mocy powinno być nowe trafo i na jakie napięcie.

Niby DAC chodzi na 18 i 8V ale napięcie na zasilaczu oryginalnym jest większe bez obciążenia. 21 i 14V.



napięcia są wyższe, ponieważ w obudowie zasilacza są chyba tylko mostki AC/DC i chyba filtr CRC, stabilizacja napięć odbywa się w urządzeniach. (tak wnioskuję po zamieszczonych zdjęciach i linkach)



No wiec padło nam jedno trafo. Od Analogu. Szukam czegoś w okolicach 10VA z podwójnym napięciem ok 15V Toroidy mają najmniejsze 20VA... Może być taki zamiast ~ 10VA..?





napięcie 2 x 15V będzie za niskie, zastosuj napięcia takie jak w oryginalnych trafach (wystarczy pomierzyć zwykłym miernikiem przed mostkami, ustawienie na ~)

moc 20VA będzie ok, trochę większa moc to zawsze lepiej niż mniejsza.



Pan Lachowski z toroidy.pl wykonuje na zamówienie trafa w wersji audio, zalewane i dodatkowo można wybrać opcję w puszce, przy tych mocach koszt nie powinien być wysoki.



Skoro "padło" jedno trafo, to lepiej od razu zamówić drugie i zrobić od razu cały zasilacz na nowo, wymiana kondensatorów także była by wskazana w tym przypadku, ze względu na wiek urządzenia.



Ja na Twoim miejscy zamówiłbym jedno trafo ze wszystkimi potrzebnymi napięciami (czyli wg wcześniejszych wpisów to 2 x 21V/ +14V/ +14V) w wersji full audio, z ekranowaniem poszczególnych napięć.



Pozdrawiam Ape

[rambo54]

Te napięcia 21V i 14V były mierzone bez obciążenia.



Jesteś pewny że przed stabilizatorami jest większe napięcie a nie mniejsze..?

Moja wiedza słaba, pomierze i bede pisał

[Ape]

napięcia 21V i 14V mierzyłeś pewnie na kabelku wyjściowym? Tam napięcia są jest już po wyprostowaniu, czyli napięcia samego transformatora będą odrobinę mniejsze

podejrzewam że 18-19V i analogicznie 12V (po wyprostowaniu napięcia się podnoszą 1x1.41)



Najlepiej, gdybyś rozebrał zasilacz i napięcia pomierzył bezpośrednio na odczepach transformatora (tam będzie prąd zmienny, ważne żeby na mierniku ten rodzaj ustawić)

Wartości spisać na kartce i zamówić :-)

Tak jak napisałem poprzednio, kondesatory też do wymiany, można dać odrobinę większe wartości uF, napięcie V powinno pozostać takie same



Tu jest serwisówka Twojego DAC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

co prawda nie ma tu samego zasilacza,

ale tak jak napisałem w poprzednim poście wnioskując ze zdjęć,

zasilacz nie posiada w sobie stabilizatorów, cała stabilizacja jest w DAC, i wychodzą z niego napięcia odpowiednio 12 oraz 5V



Pozdrawiam Ape



PS Tak, napięcia przed stabilizatorami muszą być większe, aby stabilizator mógł poprawnie pracować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rambo54]

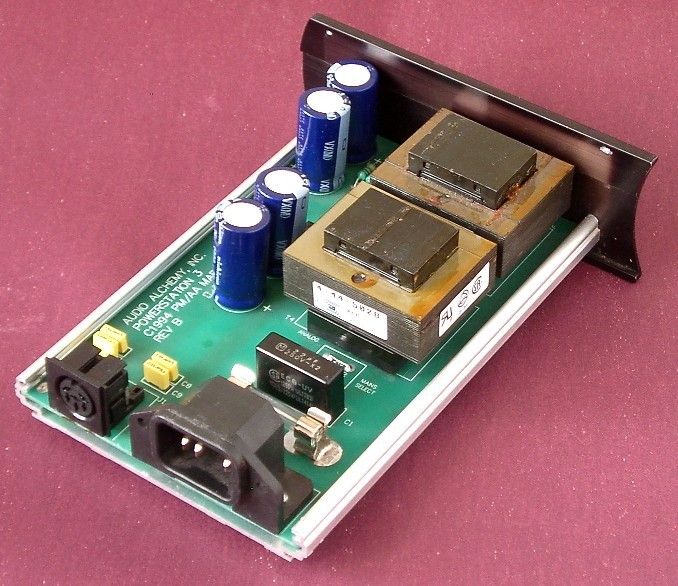

Jak widać na fotkach, tam nie wejdzie jedno trafo dla obu napięć. Muszą być dwa oddzielne. I tu wlasnie pojawia się problem że nawet 20watowy transformator jest za duży.



Pomierze może dziś te napiecia na odczepach

Kondy właśnie tak planowałem dać o jedno oczko pojemniejsze przy tym samym napięciu.

[Ape]

Tak teraz pomyślałem - trafa (trafo) może "buczeć" właśnie ze względu na starzejące się kondensatory :-)

może wymień najpierw same kondy, tak jak napisałeś "o oczko wyżej", być może okaże się, że traf nie trzeba będzie zmieniać.

W zasilaniu DAC-ów bdb sprawdzają się Nichicon FG i takie bym użył na Twoim miejscu!



Jeżeli to jednak nic nie zmieni, i trafo dalej będzie sobie buczało,

wtedy dopiero zamów trafo w/g parametrów pomierzonych,

skopiuj schemat płytki zasilacza (można użyć nawet uniwersalnej), bo tam przecież poza mostkami i kondami nic nie ma,

Włóż to wszystko w jakąś uniwersalna obudowę, a ten oryginalny zasilacz schowaj do szafy.

Przy sprzedaży taki grzebnięty straci potencjalną wartość, a tak zachowasz go w stanie nie zmienionym.

Pozdrawiam Ape

[rambo54]

Trafo musiał ktoś przedemną albo naprawiać albo samo się mechanicznie uszkodziło. One nie daje tych napieć co ma dawać nawet

[rambo54]

Trafo musiał ktoś przedemną albo naprawiać albo samo się mechanicznie uszkodziło. One nie daje tych napieć co ma dawać nawet

Czołem,

kondy są do wymiany.

Fabrycznie siedzą 3300uF na 25V

4 sztuki.

Co tam warto wsadzić..?

DAC raczej zostanie ze mną, nawet jak kupie kiedyś lepszy to jako exponat muzealny bedzie u mnie :)

[Ape]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



sprawdź tylko wysokość czy wejdą



Swoją drogą spore wartości 2 x 3300uF jak na DAC,

wcześniej pisaliśmy, aby dac "oczko wyżej", ale następna wart to 4700uF, pozostawiłbym te 3300, a nawet sróbował zmniejszyć na 2200/2700uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rambo54]

Dzieki za odp.



A co z napięciem..?

Mam sie trzymać tych 25V sztywno..?

[Ape]

kup te z linka, będą bdb,

jeżeli wybierzesz jakieś inne, to napięcie nie może być niższe niż te 25V

[rambo54]

kup te z linka, będą bdb,

jeżeli wybierzesz jakieś inne, to napięcie nie może być niższe niż te 25V





czyli 63V tez OK..?



A co nam da ja zmiejszymy pojemność..?

[rambo54]

Mam pełne dane tych kondów



wymiary kond. to fi = 16mm i h = 32mm

Pojemnosc

4700/16 V 105 C / Low ESR /

4700/25 V jw. po 2 szt.



razem 4

coś mi się wcześniej pomerdało z tym 3300, sorry



Na tym tańszym zasilaczu, na obudowie jest napisane że zasilacz daje +/- 18V i +/-8V przy 0,250A. Ten lepszy zasilacz który naprawiam pewnie ma 0,5A.

[Ape]

Jeżeli te Nichicon FG Tobie nie odpowiadają?

Poszukaj innych trzymając się jednak parametrów oryginalnych.

Zmiana pojemności wpłynie w pewnym stopniu na dźwięk urządzenia,

zbyt niska pojemność może spowodować nawet zaburzenia w poprawnej pracy zasilacza.

[rambo54]

Ależ ja nie napisałem nigdzie że mi Nichicon FG nie odpowiada.

Jeśli już to szukam odpowiedzi co się zmieni w brzmieniu urządzenia, wraz ze zmianą na inne kondy. Inne mogą być sensie innej firmy, albo innej pojemności itd.



Nichicon bedą OK :)

[Ape]

Tego co się zmieni nikt nie napisze, bo musiałby robić porównania w tej właśnie aplikacji :-)

Poleciłem Nichicony FG, gdyż w większości przypadków przy zasilaniu DAC one zachowują się poprawnie.

"męczysz" temat zwrotnic, więc wiesz że typ/rodzaj kondensatora wpływa na brzmienie,

w każdym innym miejscu układów audio jest tak samo, tyle że na pewno nie jest to aż tak spektakularne.

Pozdrawiam Ape

[rambo54]

Ok, dzięki. Działam.



Pozdrawiam i dzięki za wskazówki !

[rambo54]

Zasilacz zrobiony.

Porobię fotki, opis i wrzuce co jak i dlaczego.

Kondy poszły troszkę nowsze niż te wsadzone tam w 95r. DaC gra bardzo ładnie. Z większym takim oddechem, i na basie i na przestrzeni, choć róznice faktycznie nie są tak diametralne jak nowe kondy w zwrotnicy kolumn.

Wracam do nocnego słuchowiska :)

[Ape]

O! Super szybki jesteś, z ocena wstrzymaj się jeszcze jakiś czas, kondensatory muszą się "ułożyć"

a co z trafem? wymieniałeś też?

[rambo54]

Trafo nowe, bo tamto było oblepione polską czarna izolacją, ktoś je rozbierał i rdzeń poskładał na opak. Trafo chodziło na 100% non stop i buczało.

Nie trzymało napięć. Szmelc. Jak widzisz na fotce w pierwszym poście ten zasilacz jest bardzo prosty. Trafo od cyfrówki też nie jest ciche, ale nie buczy aż tak. Pewnie też zmienie bo to niewielki kosz. 2x12V 6~8VA

[rambo54]

Panowie,

obiecałem ale nie mam aparatu fot poza telefonem, wiec proszę o wytrwałość.

Ten stan się ma jakoś na dniach zmienić :)

[rambo54]



Nowe trafo to INDEL 6/47 15V 0,25A a kondy SINECON 25V 4700uF

Zasilacz nie buczy, ale dalej słyszalny jest lekki szum na lewym kanale kanale.
