G-601 A

[Nikonowiec]

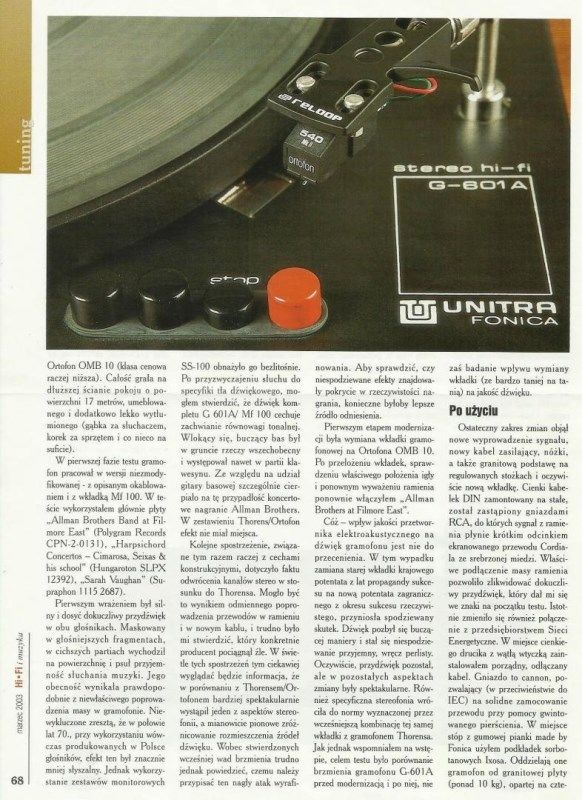

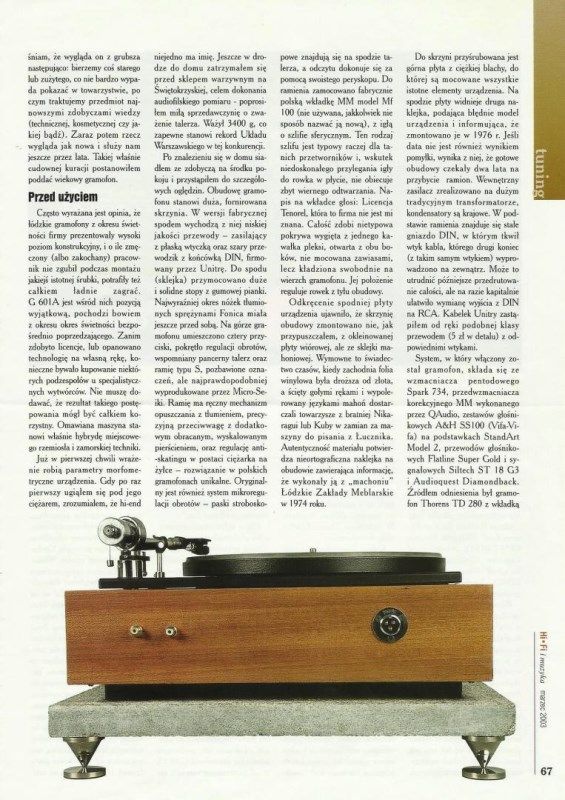

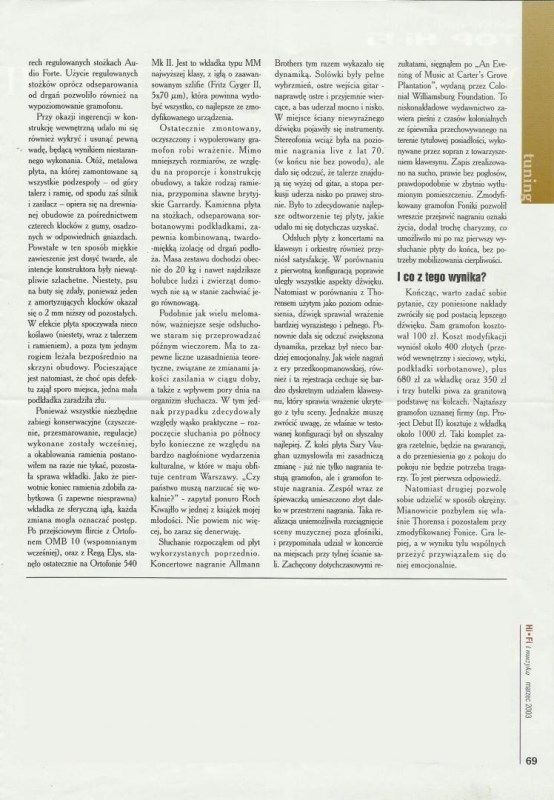

Witam. Bardzo proszę o pomoc w sprawie gramofonu G-601 A. Poszukję archiwalnego numeru "Hi-Fi i Muzyka" 3/2003 r. gdzie był opis modernizacji gramofonu. Może to być wersja elektroniczna jak i papierowa do wyporzyczenia i zrobienia kopii. Kupiłem okazyjnie taki gramofon i chciałbym mu poświęcić trochę czasu. Ponadto szukam do niego tej plastikowej obejmy na ramię, do której wkręcany był kołeczek z podziałką do żylki antyskatingu. Chodzi mi o samą obejmę, kołeczek dorobiłbym sobie sam we własnym zakresie. Chciałbym znać jedynie jego średnicę i długość oraz odległości nacięć na żyłkę. Ciężarek można zlecić tokarzowi do zrobienia. Ciężar można przecież wyliczyć. Bardzo Was proszę o pomoć w tej sprawie i z góry dziękuję za poświęcony czas. Pozdrawiam Zbyszek.

[vinylpiotrek]

Ciężarek możesz dorobić sam z wędkarskiego, o nieco większej wadze spiłowywując go do nominalnej.

Było parę wątków o tych gramofonach, poszukaj dobrze.

[Nikonowiec]

Ciężarek możesz dorobić sam z wędkarskiego, o nieco większej wadze spiłowywując go do nominalnej.

Było parę wątków o tych gramofonach, poszukaj dobrze.



Wiesz, wiele mi nie pomogłeś. Ale dziękuję za chęci. Ciężarek można zrobić jeszcze z nakrętki, ale nie w tym rzecz. Jakbyś przeczytał uważnie mój wątek to zauważyłbyś, że napisałem że nie będę miał problemu z ciężarkiem. Mnie chodzi o kołeczek z nacięciami, jego średnicę i długość oraz o nr 3/2003 "Hi-Fi i Muzyka". Gratuluję uważnego czytania. A tak wogóle to przejrzałem wszystkie wątki o G-601 A i nie znalazłem informacji na temat które wymienilem w poście. Stąd moja prośba o pomoć a nie odsyłanie do sklepu wędkarskiego. Ołów poza tym jest szkodliwy :-)

[vinylpiotrek]

Miły jesteś, pisałeś ,że łatwo dotoczyć, a ja że można jeszcze łatwiej

A kołeczek zaraz zmierzę i ci podam, bo ramię zostało mi z kasacji fonomastera.



[Nikonowiec]

Miły jesteś, pisałeś ,że łatwo dotoczyć, a ja że można jeszcze łatwiej

A kołeczek zaraz zmierzę i ci podam, bo ramię zostało mi z kasacji fonomastera.





Przepraszam, nie chciałem Cię urazić. Myślałem, że chcesz mnie zbyć tym ciężarkiem ze sklepu wędkarskiego :-)) Ale ja mam inną dla Ciebie propozycję: jak piszesz masz ramię po fonomasterze. Jeśli nie jest Ci ono potrzebne, to ja je chętnie odkupię. Czy wiesz jak rozbiera sie takie ramię aby zmnienić kabelki w środku? Co do ramienia pisz na PW. Pozdrawiam Cię i przepraszam. Zbyszek

[Nikonowiec]

Pociagne jeszcze wątek gramofonu G-601 A. Mianowicie, chciałbym wiedzieć czy Wy posiadacze G-601 A macie równiez takie rozwiązanie jak jest przedstawione na tym zdjęciu? I co o tym sądzicie? A może warto wyprowadzić na zewnątrz gniazda RCA? Co to za różnica czy są kabelki przylutowane do gniazda DIN czy też RCA? Zobaczcie sami:

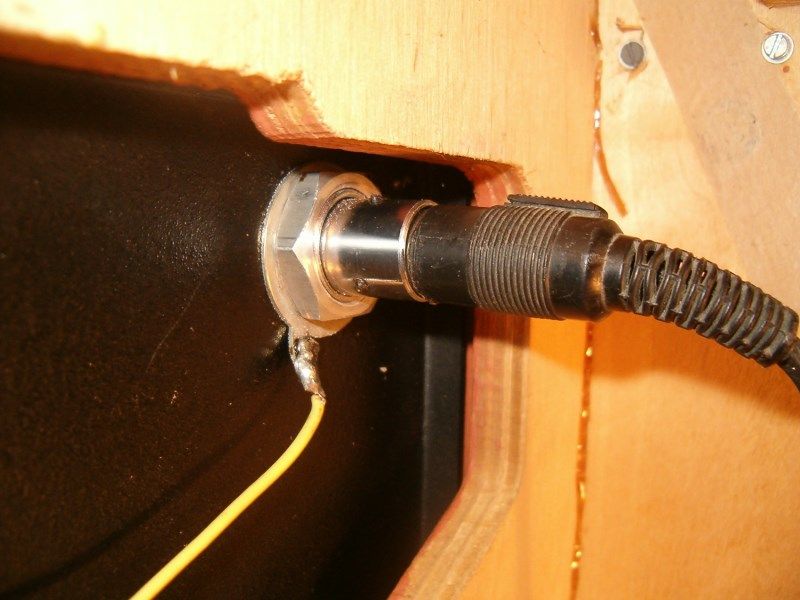

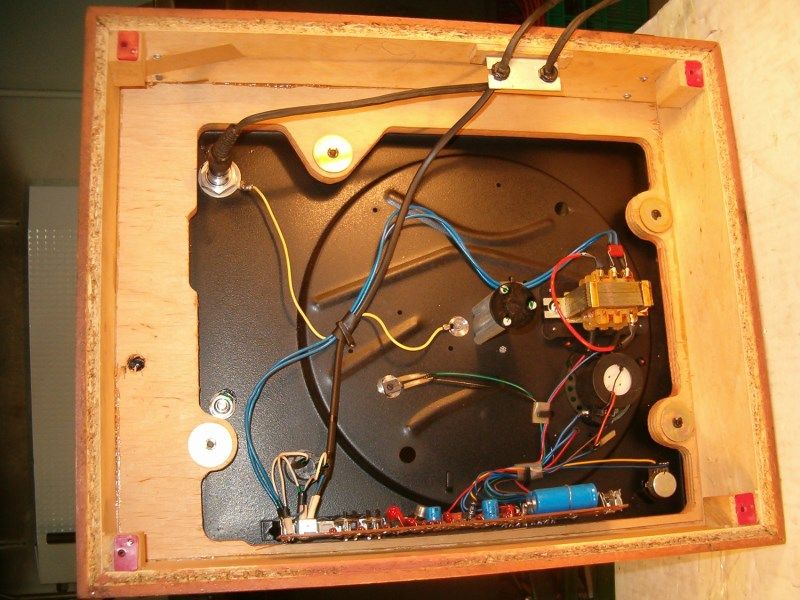

Podsyłam jeszcze dwa zdjęcia. Obejrzycie je i wypowiedzcie sie na temat tego połączenia. Zdjęcia podesłał mi gość który sporo rzeczy do polskich gramofonów sprzedaje na A... . Ja natomiast kupiłem G-601 A, gdzie połączenie wygląda tak jak na zdjęciu nr. 4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Fajnie że foto nr 4 nie ma .:)

A poza tym , wobec fatalnego VTA w tym gramofonie (ramieniu) , jakiekolwiek zmiany bez podstawowej korekty tego parametru, niewiele dadzą.Popatrz jak "ogon" ramienia z przeciwagą jest uniesiony do góry.

[Nikonowiec]

Zdjęcie nr 4: proszę porównajcie z poprzednimi i napiszcie co sądzicie na temat połączenia (przypominam, że ja mam tak jak na zdjęciu nr 4). Ja myślę wyprowadzić na zewnątrz blachę i gniazda RCA. Co Wy na to? Ten gość napisał mi w mailu, że właśnie tak powinno wygladać połączenie przewodu sygnałowego w G-601 A. A wasze opinie?



Fajnie że foto nr 4 nie ma .:)

A poza tym , wobec fatalnego VTA w tym gramofonie (ramieniu) , jakiekolwiek zmiany bez podstawowej korekty tego parametru, niewiele dadzą.Popatrz jak "ogon" ramienia z przeciwagą jest uniesiony do góry.



Nie chce mi się wkleić kurcze blade ... :-))



Fajnie że foto nr 4 nie ma .:)

A poza tym , wobec fatalnego VTA w tym gramofonie (ramieniu) , jakiekolwiek zmiany bez podstawowej korekty tego parametru, niewiele dadzą.Popatrz jak "ogon" ramienia z przeciwagą jest uniesiony do góry.







Ale można stoczyć tą tuleję w którą wchodzi rurka pionowa ramienia do mocowania w hasis. Mam rację czy też nie?



Zdjęcie nr 4: proszę porównajcie z poprzednimi i napiszcie co sądzicie na temat połączenia (przypominam, że ja mam tak jak na zdjęciu nr 4). Ja myślę wyprowadzić na zewnątrz blachę i gniazda RCA. Co Wy na to? O nareszcie wkleiło się. Zobaczcie sami. Jak wysłałem to zdjęcie tego gościowi, to mi odpisał że to zbrodnia popełniona na gramofonie.



Kolejna sprawa: jak w Waszych 601-nkach jest zawieszone hasis na gumach czy sprężynach? Pan Leszek napisał mi, że powinno być na sprężynach. Napiszcie o tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vinylpiotrek]

Nie ma absolutnego sensu wyprowadzania gniazd, albo zlikwiduj w ogóle tego DINA i połącz na płytce z kabelem rca (likwidując jeden styk) albo zostaw gniazdo i połącz interkonektem DIN --> RCA ze wzmakiem.

[ricon]

Jak wysłałem to zdjęcie tego gościowi, to mi odpisał że to zbrodnia popełniona na gramofonie.

I miał rację .Idealna kombinacja do zbierania zakłocen z trafa i sinika.Chociaz te sygnałowe przydaloby się zaekranować

[Nikonowiec]

Nie ma absolutnego sensu wyprowadzania gniazd, albo zlikwiduj w ogóle tego DINA i połącz na płytce z kabelem rca (likwidując jeden styk) albo zostaw gniazdo i połącz interkonektem DIN --> RCA ze wzmakiem.



Czyli czeka mnie trochę pracy. Muszę wytoczyć (a wlaściwie dać do wytoczenia) z plastiku tuleję i wpasować do niej gniazdo DIN a to wszystko umieścić w otworze ramienia. Czy możecie zamieścić zdjęcia jak to połączenie wyglada w Waszych Fonomasterach? Chciałbym jeszcze rozeznać sprawę zawieszenia hasis: czy jest na gumach czy na sprężynach. Jakby do tego opisu można dołączyć jakieś zdjęcie to byłbym bardzo wdzięczny.

[ricon]

Gniazdo din zrobisz z rozebranej wtyczki WM 545(DIN5 pinowa)Mocowane jest wkretami M 2 .Na obsadzie sa 3 120 stopni gwintowane otwory pod imbusy.

Gumy lub sprężyny osadzone sa w metalowych "miskach" majacych gniazda w skrzyni.

A Bernarda skonczyles :) Mialy być foty :))

[Nikonowiec]

Gniazdo din zrobisz z rozebranej wtyczki WM 545(DIN5 pinowa)Mocowane jest wkretami M 2 .Na obsadzie sa 3 120 stopni gwintowane otwory pod imbusy.

Gumy lub sprężyny osadzone sa w metalowych "miskach" majacych gniazda w skrzyni.

A Bernarda skonczyles :) Mialy być foty :))



Dzięki. Czyli jednak pan Leszek miał rację. Nie byłem pewien, dlatego wolałem to skonsultować. W przyszłym tygodniu będę miał serwisówkę do G-601 A i wtedy się wszystko okaże. Poszukuję jeszcze dwóch rzeczy: obejmy na remię z kołeczkiem do mocowania żyłki z ciężarkiem (oczywiście aby obejma nie była popękana) i samego ciężarka bo żyłka to już najmniejszy problem. Muszę znaleść jeszcze polskie gniazdo i wtyczkę DIN, bo te chińskie to chyba nie są najlepsze. Co do Bernarda G-431: dopiero parę dni przed świętami kolega przywiózł mi te nóżki. Muszę je jeszcze proszkowo pomalować na czarno. Pomalować dolną blaszaną pokrywę gramofonu, zrobić końcową kosmetykę ogólną i wypolerować pokrywę pleksi. Kupiłem już uchwyt do wiertarki z rzepem i futerko z rzepem. Mam już pastę do polerowania akrylu dentystyczną. Ale to już na początku stycznia. Odnawiam w tzw. między czasie szafkę na sprzęt audio, która stała sobie przykryta spokojnie na strychu. Jest tam miejsce na płyty, przestrzeń na sprzęt audio i platforma na gramofon. Robię modernizację tzn. dorobiłem ze sklejki tego samego wymiaru górny blat, zamówiłem już na A..... kolce i ta platforma będzie stała na górnej platformie. Niestety dół szafki również muszę zmienić: oryginalna szafka stała na kółkach takich jak fotele do biurek. O zgrozo, gramofon odtwarza płytę a ktoś trąca szafke która jedzie. a nic ta platforma z kolcami. Tam zamiast , ale tar całej szafki. Także mam co robić. I jeszcze G-601 A. Ale to po kolei. Jeszcze pytanie: czy G-601A jest wart takiej dogłębnej mojej pracy? Będę zadowolony z rezultatów? Zdjęcia sukcesywnie będę wklejał. Pozdrawiam noworocznie. Zbyszek

[ricon]

Stoą u mnie 3 werki z fonomasterów, ale żaden nie wart wkładu pracy w porównaniu do starego Lenco 75.

Żadne modyfikacje, nakłady finansów, nie pomogą konstrukcji zchrzanionej od podstaw.Ale jak masz czas, lubisz zdobywać wiedzę empirycznie-powodzenia na 2012r.

[Nikonowiec]

Stoą u mnie 3 werki z fonomasterów, ale żaden nie wart wkładu pracy w porównaniu do starego Lenco 75.

Żadne modyfikacje, nakłady finansów, nie pomogą konstrukcji zchrzanionej od podstaw.Ale jak masz czas, lubisz zdobywać wiedzę empirycznie-powodzenia na 2012r.



O ile dobrzw pamiętam, to chyba Ty prezentowałeś zdjęcia hybrydy Lenco 75 z ramieniem od G-601A. Powiem Ci tak, nie dodałeś mi otuchy. Ale tym bardziej chcę to zrobić. A może masz gdzieś ten element o którym pisałem poprzednio??

[ricon]

ramie niekompletne -nic nie warte:(

Na a;;go jest wystawiona jakaś sztuka.

[Nikonowiec]

ramie niekompletne -nic nie warte:(

Na a;;go jest wystawiona jakaś sztuka.



Ale to do Daniela i Bernarda G-603. Do Daniela nie potrzebuję bo mój działa jak należy. Niedługo będzie miał nową skrzynkę z polturą w kolorze rubinu na wysoki połysk.

ps. a tak odnośnie G-601 A - piszesz, że masz 3 werki. Gdybym coś potrzebował to mogę liczyć na Twoja pomoc?

[vinylec]

O ile dobrzw pamiętam, to chyba Ty prezentowałeś zdjęcia hybrydy Lenco 75 z ramieniem od G-601A. Powiem Ci tak, nie dodałeś mi otuchy. Ale tym bardziej chcę to zrobić. A może masz gdzieś ten element o którym pisałem poprzednio??

Może chodziło o taką ewolucję:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Pozdrawiam w Nowym Roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nikonowiec]

Może chodziło o taką ewolucję:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Pozdrawiam w Nowym Roku.



O właśnie, dokładnie tak. Pomyliłem sie tylko co do autora. Tak wogóle to szukam ramienia kompletnego i w pieknym stanie do g-601 A. Może masz jakieś informacje o takim ramieniu? A co sądzisz o systemie podłączenia na moich zdjęciach, które polecił mi pan Leszek? Czy w Twoim też tak było?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nikonowiec]

O właśnie, dokładnie tak. Pomyliłem sie tylko co do autora. Tak wogóle to szukam ramienia kompletnego i w pieknym stanie do g-601 A. Może masz jakieś informacje o takim ramieniu? A co sądzisz o systemie podłączenia na moich zdjęciach, które polecił mi pan Leszek? Czy w Twoim też tak było?



Koledzy. Napiszcie mi jak w Waszych G-601 A widać paski stroboskopu? Tzn. w Danielu mam tak, że dolne kreski odpowiadają obr. 33 a górne obr. 45. Natomiast w G-601 A zauważyłem że to jakby jest na odwrót. Górne, czyli gęściejsze odpowiadają obr. 33 a dolne, rzadsze odpowiadają obr. 45. Wszystko niby działa. Ale na przykład w moim Bernardzie G-431 mam tak samo jak w Danielu. Czy jest taka możliwość, że ktoś inaczej podlutował gdzieś kabelki i działa to teraz na odwrót? Napiszcie mi jak jest u Was.



ps. Koledzy, już jest wszystko jasne, przepraszam. Wszystko działa, obroty są prawidłowe. To talerze się różnią od siebie, tzn. w Danielu i Bernardzie jest tak, że gęściejszy jest na dole i odpowiada obr. 33 a górny jest rzadszy i odpowiada za obr. 45. Natomiast w G-601 A jest z tymi paskami na odwrót. Tzn. rzadszy na dole a gęściejszy na górze. Talerze mają inną konstrukcję :-) Ale swoja drogą nie wiedziałem, że talerz do G-601 A ma wagę 3,5 kg !!!

Jaką wagę ma prawidłowy ciężarek do antyskatingu w Fonomasterze? Ja mam taki 3,8g i to jest chyba za dużo, co?

[Wojtek Wu]

Witam! Temat jest stary, ale go odgrzeję trochę.

Przy okazji witam, pierwszy post na forum.



Moje pytanie dotyczy też modernizacji tego sprzętu. Jestem posiadaczem takowego, jest w miarę "kompletny", po oględzinach stwierdziłem, że brakuje paska napędowego, igły (mam kilka zapasowych w domu), żyłki do anty-skatingu, również podejrzewam, że brakuje w tym wypadku odważnika.

Ostatnim razem, kiedy był uruchamiany (tj. 10 lat temu) był sprawny, więc myślę, że silnik jeszcze jest sprawny.



Co powinienem w nim przejrzeć??

Oraz chciałbym go zmodernizować pod względem wizualnym - tj. delikatny szlif i nowy lakier.

Oraz dokonać modernizacji złączy, niestety w tym temacie jestem zielony, chciałbym go trochę zrobić bardziej "uniwersalnym" tj, zamienić okablowanie na te z końcówkami typu RCA. Jak to powinienem pospinać, żeby działało jak należy?

[ricon]

Na pewno trzeba dać kroplę oleju do silnika na bieżnie wirnika .(na dno i z góry) kropla nie wiecej.

Przewody - odcinasz DIN 5pinowy i lutujesz RCA Waga ciężarka na antyskatingu 1,375 grama

Odłączasz masę ramienia od sygnałowej z wkładki i łączysz ją z masą całego chassis i dopiero do pre lub wzmacniacza.Sygnał i masy z wkałdki muszą być odseparowane od masy całego gramofonu.

Oczyscić łożysko talerza nasmarowac kulkę CIATIM )smar) lub ŁT3 .a oś talerza powlec olejem może być syntetyk auto do silnika..Ot i przegląd po 20 latach.Ew sprawdzić luzy na kielkach zawieszenia ramienia i w razie koniecznosci skorygować.

[Wojtek Wu]

Na pewno trzeba dać kroplę oleju do silnika na bieżnie wirnika .(na dno i z góry) kropla nie wiecej.

Przewody - odcinasz DIN 5pinowy i lutujesz RCA Waga ciężarka na antyskatingu 1,375 grama

Odłączasz masę ramienia od sygnałowej z wkładki i łączysz ją z masą całego chassis i dopiero do pre lub wzmacniacza.Sygnał i masy z wkałdki muszą być odseparowane od masy całego gramofonu.

Oczyscić łożysko talerza nasmarowac kulkę CIATIM )smar) lub ŁT3 .a oś talerza powlec olejem może być syntetyk auto do silnika..Ot i przegląd po 20 latach.Ew sprawdzić luzy na kielkach zawieszenia ramienia i w razie koniecznosci skorygować.



Dzięki za podpowiedź, odnośnie konserwacji.

To jest projekt do końca tego roku, bo też czas mam ograniczony, a zacznę mniej więcej w połowie października.

Myślę, że do grudnia ze wszystkim wyrobię, to pokaże fotografię odświeżonego vintage.

A opłaca się też robić uziemienie? Wiem, że są to niskie napięcia, ale z doświadczenia wiem, jak jest w przypadku gitar, że nie uziemiona buczy strasznie z powodu pola magnetycznego wytworzonego przez przetworniki. Nie wiem jak to będzie w przypadku gramofonu? Zasilacz jest w środku, a to z tego co wiem, nie jest pożądane...



W myśl tego projektu ma być taki komplet:

Odtwarzacz Unitra Fonica G601-A

Wzmacniacz Unitra WSH-111 (kondensatory do wymiany, kilka jest "spuchniętych", bezpieczniki do wymiany, kable zasilające, oraz zamiana gniazdek na RCA i/lub klipsy przy wyjściach głośnikowych)

Głośniki stereo Unitra Tonsil 30wat 4Ohm (do wymiany kable)



Styl raczej vintage, nie oczekuję nawet od tego jakiegoś mega brzmienia,



Podejrzewam, że taniej było by prawdopodobnie skompletować używany zestaw z serwisu aukcyjnego, ale ten sprzęt jest u mnie w domu od lat i na pewno by sprawił dużo radości rodzinie gdyby grał tak jak kiedyś, lub może nawet i lepiej.

[ricon]

najsłabszy punkt ZC30/ 114C.Dwugłośnikowa ?

[Wojtek Wu]

Po przeróbkach przez tatę: głośnik + gwizdek.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niemal to samo co to, dolne głośniki zostały w standardzie, za to górne wymienione, na nie wiem tak do końca co.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

W tym modelu (114c)nie grają głośniki a obudowa:)

Ale z Unitrą -dobry mariaż

[Wojtek Wu]

W tym modelu (114c)nie grają głośniki a obudowa:)

Ale z Unitrą -dobry mariaż



Odpowiednie dociążenie głośnika powinno załatwić sprawę... Może jakaś płytka kamienna na górę i po sprawie... ;)

[Vlado]

Odpowiednie dociążenie głośnika powinno załatwić sprawę... Może jakaś płytka kamienna na górę i po sprawie... ;)

Spiecie belką wewnątrzną ścianki przedniej z tylną pośrodku obudowy, plus dotłumienie watą mineralną dostatecznie tłumi rezonanse obudowy.

[ricon]



Odpowiednie dociążenie głośnika powinno załatwić sprawę

Głośnik to nie wkładka w ramieniu. Lekarstwem raczej usztywnienie całej konstrukcji paczek , grubości ścianek i i odpowiednie wytłumienie niepożądanych rezonansów.No i kwestia samych głośników.
