pomoc w ocenie gramofonu

[lubelak]

witajcie!



Niedawno stałem sie posiadaczem pierwszego td 316.

Chciałbym zasięgnąć opinii użytkowników na temat jego stanu.

Mam pytanie czy brak naklejki oznacza wymianę bądz naprawę plinty? Nie spotkałem sie jeszcze z plintą w takim kolorze w tym modelu.

Czy możecie w miare możliwości ocenić jego wygląd zew? po czym moge poznać stopień zurzycia gramofonu?



W planach na najbliższy tydzień jest kalibracja sprzęty , nastepnie wymiana okablowania.



Zdjęcia:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na bierząco w tym wątku będę opisywał postępy z prac oraz wrażenia z użytkowania sprzętu.

Z góry dziekuje za pomoc,

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Poczytaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na podstawie zdjęć stanu nikt nie określi.

Ważne - wymienić olej w łożysku pod talerzem.

Ramię musi pracować swobodnie - masz tp21 czyli OK. Można na nim powiesić zarówno MM jak i MC.

Należy też go wypoziomować.



Z taką plintą się nie spotkałem ... ale nie przeglądałem wszystkich folderów reklamowych z epoki ... ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lubelak]

Ahaja możesz napisac coś więcej o procedurze wymiany oleju? jaki to olej jak usunąć poprzedni? Czy jest jakaś rzecz która musze wiedziec przy zdjęciu paska i dostaniu sie do łożyska?



Co do wkładki to Teresa posiada niezłego ortofona OMB 30.. plan jest i nazywa sie goldring:)



P.S Twój temat znam bardzo dobrze i bardzo Ci dziekuje za to że opisałeś swoją robotę. Postaram sie wymienić przewody w ramieniu chociaż przyznam że elektronicznie jestem zielony..ale za to szybko sie ucze:)

[ahaja]

Ściągasz matę, potem talerz, potem pasek. Następnie jakbyś chciał wykręcić wyciągasz subplatter. Wycierasz do sucha ośkę. Czyścisz wewnątrz a potem osuszasz tak długo aż np wacik którym to robisz jest biały, niezabrudzony. Nalewasz oliwki, powoli ruchem okrężnym wsuwasz ośkę z subplatterem. W pewnym momencie będzie cięże4j wchodzić, nadmiar oleju wypłynie górą. Nie należy przesadzać z ilością.



Jak wyciągniesz subplatter to zobacz czy jego powierzchnia nie jest porysowana.

[lubelak]

Ok wszystko już wiem napisz jeszcze tylko jaka to ma być oliwka?



Pokłony za pomoc:)

[lubelak]

witajcie



Jestem po pierwszej ocenie gramofonu, okazało sie że łożysko ślizgowe pod suplaterem było suche..śladowe ilości oleju. Sam króciec od suplatera wygląda dobrze na jego powierzchni nie ma wżerów czy rys.

Kanał łożyska zalałem w ok 1/4 olejem 0w30 mobil 1.

Mam pytanie czy łożysko to na silniku powinno poruszać sie w palcach z lekkim oporem ?

Kolejne pytanie to czy jest sens dociążania subplatera w td3xx?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Osadzając trzpień w tulei powinieneś na niego kapnąć również trochę oliwki.



1. Tak.

2. Nie.



Sensowne są zmiany , które opisałem w wątku.



Ps. Ja zalewam olejem do skrzyń automatycznych.

[lubelak]

planuje wytłumic subplater dynamatem przy okazji wytłumiania wnętrza gramofonu- mysle że to nie zaszkodzi?

[bat73]

Ja co prawda w swojej 160 wytłumiałem, ale nie wiem czy to do końca dobry pomysł. Subplater powinien być wyważony czyli rozkład masy powinien być równomierny, poza tym ten subplater nie jest metalowy więc może wytłumianie go nie jest aż tak potrzebne.

[ahaja]

Każda część, która wiruje powinna być wyważona. Dlatego zastosowałem oringi. W Telefunkenie również na talerzu właściwym na zewnątrz.

Wyklejać to można plintę.

[lubelak]

Każda część, która wiruje powinna być wyważona. Dlatego zastosowałem oringi. W Telefunkenie również na talerzu właściwym na zewnątrz.

Wyklejać to można plintę.



Przemyslałem sprawe i subplater dostanie tylko oringi które dzisiaj zakupiłem. Wykleje natomiast całą blache pod plintą i plinte tam gdzie sie da i w najbardziej rezonujących punktach. Dodatkowo sensownym byłoby fyfrezowanie otworu na silnik i tam zalanie go pianką czy wyklejenie dynamatem.. byc moze zrobie to podczas wymiany okablowania.



Czy możecie podpowiedziec jakie kable i wtyki dać zamiast seryjnych chinchy?

[lubelak]

Nowe wieści z frontu:

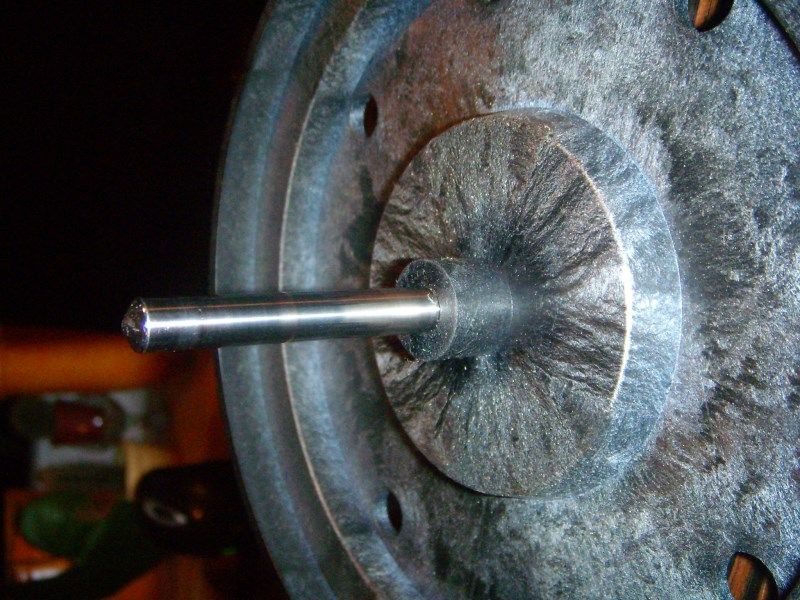

Subplater:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

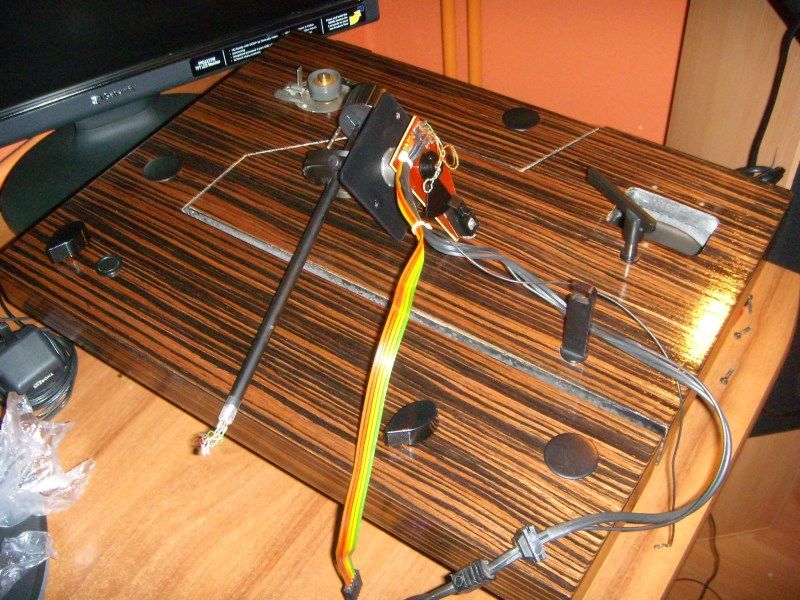

Ramie:

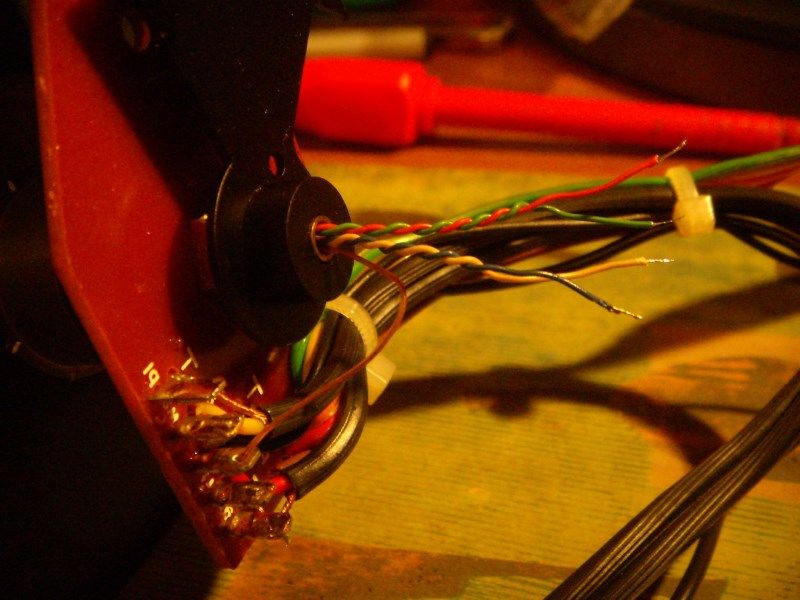

Stare kable out:





Celowo nie usunąłem ich gdyż stare kable ułatwią wkładanie nowych.

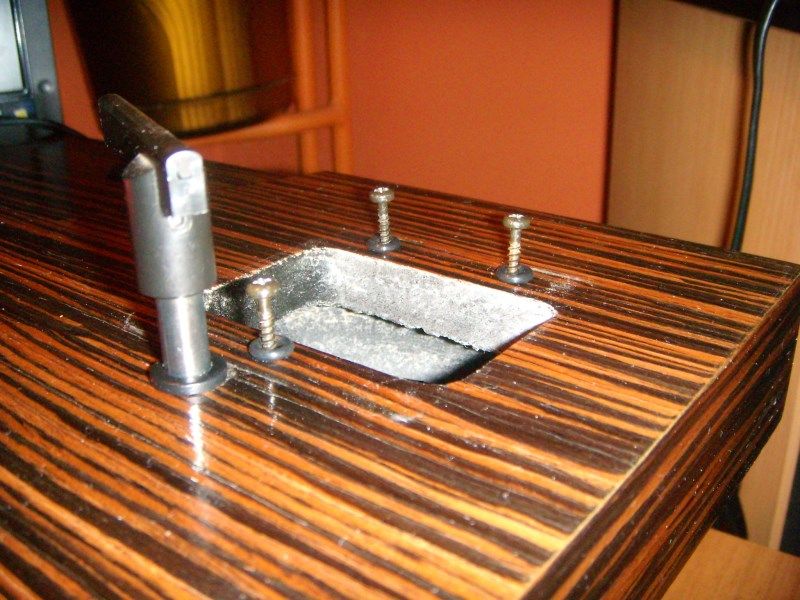

Mocowanie ramienia:





Jutro przyjdzie dynamat i kupie miedz.

Zastanawiam sie tylko czy wyrzucic starą masę ramienia ale chyba zostawie bo wygląda porządnie.

aaaa masa ramienia nie była dokręcona w ogóle jak sporo innych rzeczy również....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lubelak]

Thorens td 316 modyfikacje ciąg dalszy:



dzisiaj przyszedł dynamat, który udało sie kupić w śmiesznej wręcz cenie.. zabrałem się za wytłumianie oto efekt:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

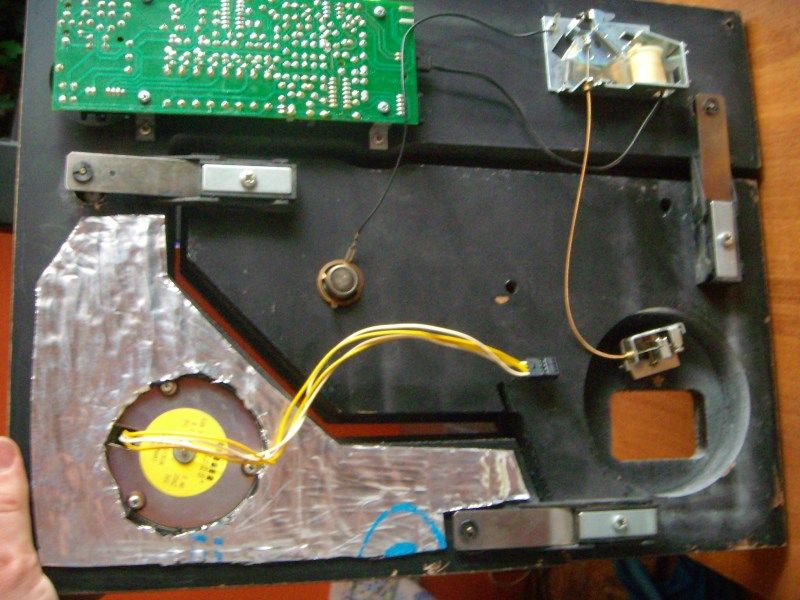

postanowiłem okleić plintę w okolicy silnika tak na wszelki wypadek:)

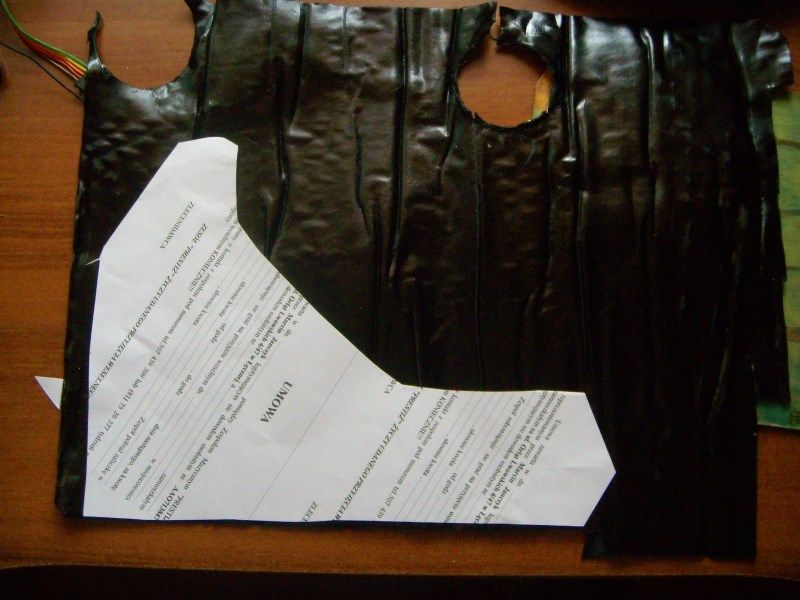

szablon:





i ostateczny wygląd:





jutro wymiana okablowania w ramieniu i regulacja.



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yul]

Fajne! I jeszcze można sobie przy okazji orkiestrę na wesele obstalować! :)

Pozdro,

Yul

[lubelak]

dzisiaj zakończyłem zmagania z gramfonem jednak nie jestem do konca zadowolony ponieważ do pełni szczęścia trzeba wymienić metalowe wciski które łączą się z wkłądką..te są tragiczne- ktoś może podpowiedz gdzie kupie takie maleństwa?



kilka fotek:

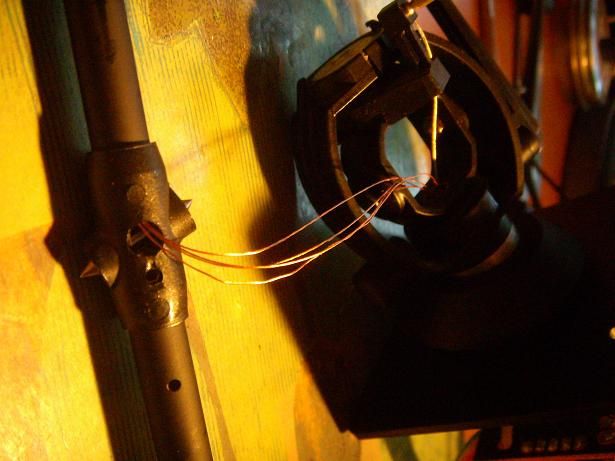

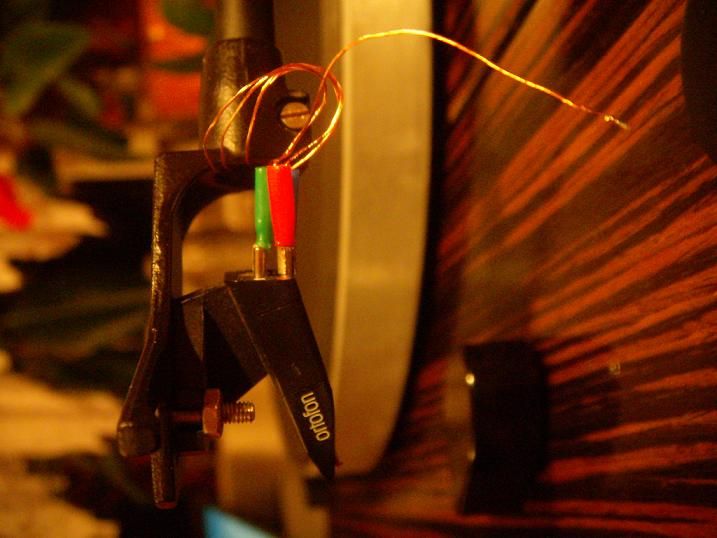

Nowe kabelki- ostatecznie kupiłem nitkę 0,06 i każdy kabel sygnałowy skręcony jest z 12 takich żył. Skręcanie nie jest zbyt skrupulatnie wykonane..



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





ostatecznie wygląda to tak jednak po zakupie nowych "bolców" pzrelutuje jeszcze raz..

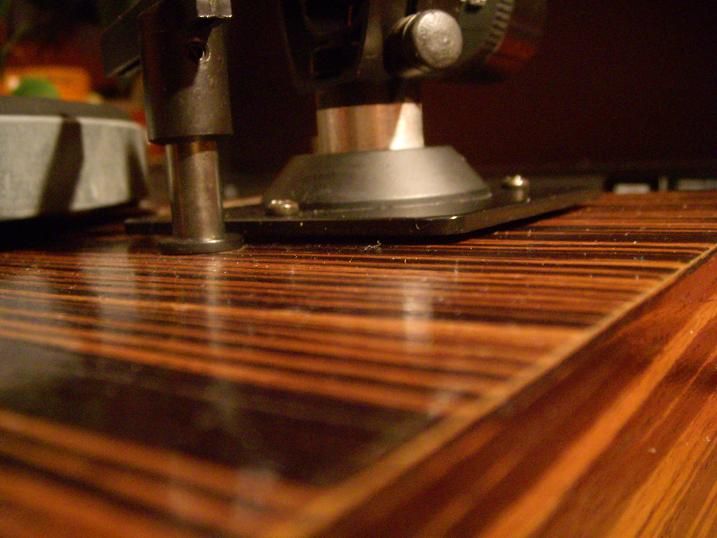

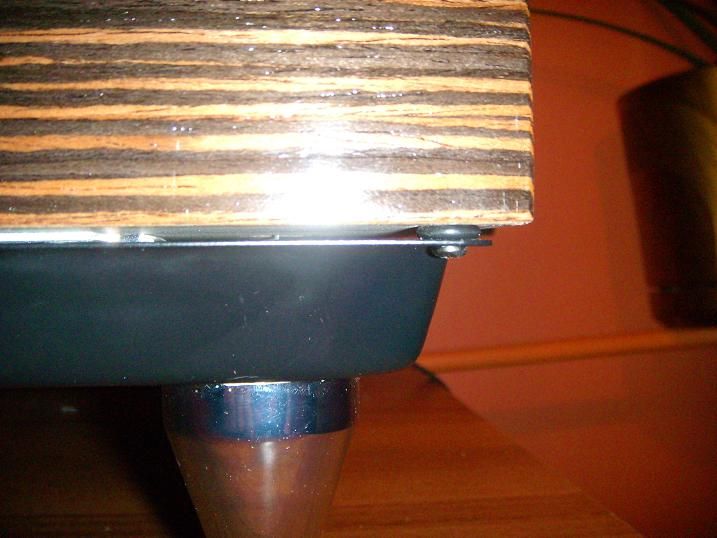

Wzorem ahaji dałem kilka oringów tam gdzide to możliwe:

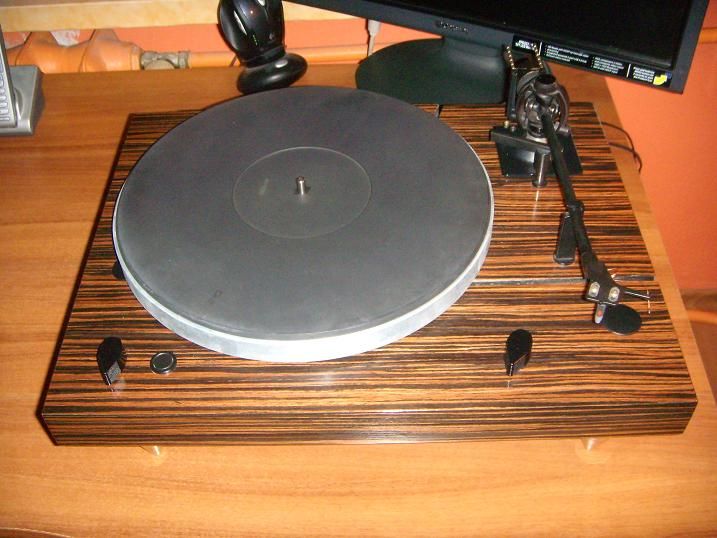

A oto "ONA" w całej krasie:





Teraz zostało najgorsze..tj. żmudne regulacje Teresy..tutaj przyda mi sie kilka zdrowasiek i opakowanie relanium..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Thorogood]

Ściągasz matę, potem talerz, potem pasek. Następnie jakbyś chciał wykręcić wyciągasz subplatter. Wycierasz do sucha ośkę. Czyścisz wewnątrz a potem osuszasz tak długo aż np wacik którym to robisz jest biały, niezabrudzony. Nalewasz oliwki, powoli ruchem okrężnym wsuwasz ośkę z subplatterem. W pewnym momencie będzie cięże4j wchodzić, nadmiar oleju wypłynie górą. Nie należy przesadzać z ilością.



Jak wyciągniesz subplatter to zobacz czy jego powierzchnia nie jest porysowana.

Cy olej wlewam tylko do tulei, do której wchodzi trzpień subplatera?

Tam wejdzie dosłownie kilka kropli.

[ahaja]

Kroplę/dwie to dajesz na trzpień a więcej lejesz do łożyska (tulei). Nadmiar i tak wypłynie.

[Thorogood]

No właśnie u mnie nie wypływa. Jest chyba wszystko zbyt dobrze spasowane. Subplater "stoi" na poduszce z oleju.

[krzysiek]

Thorogood: opiszę procedurę oliwienia przewidzianą dla Regi - może sprawdzi się u Ciebie (nie wiem jaki masz gramofon). W Redze też "wszystko jest dobrze spasowane". Procedura opisana w instrukcji serwisowej jest taka: wymontować tuleję, oczyścić ją poprzez wlanie pewnej ilości płynu czyszczącego do tulei, przytrzymać ją od góry palcem i gwałtownie potrząsać. W ten sposób unika się ryzyka pozostawienia resztek włókien, dajmy na to, wacika. Następnie do tulei trzymanej pod kątem wlewa się dokładnie dwie krople oleju 80wt (ja użyłem Comma Hypoid EP80, zalecanego przez Regę), ani mniej, ani więcej, gdyż wedle firmy może to doprowadzić do przedwczesnego zużycia elementów. Dopiero wtedy wrzuca się do tulei kulkę łożyska. Tak oczyszczoną tuleję montujemy w plincie, następnie wkładamy subplatter - opuszczamy go, by osiadł pod własnym ciężarem - NIE obracając go. Ułatwia to jego opadnięcie, gdyż olej znajduje się tylko z jednej strony tulei i powietrze spod szpindla może spokojnie uciec, przez co nie utworzy się poduszka powietrzna. Dopiero gdy subplatter opadnie do samego końca, można nim zakręcić, by rozprowadzić olej.

Dwukrotnie stosowałem się do tych instrukcji i rezultat był zawsze doskonały.



Według producenta, wystarczy by gramofon był transportowany przez pół godzinki w pozycji innej niż horyzontalna, aby trzeba było powtórzyć procedurę ponownego oliwienia.

[Thorogood]

Dzięki za bardzo pomocną wypowiedź.

Mam dwa pytania:

1. Jak się wyjmuje tuleję?

2. Dostałem smar do windy. Gdzie i jak go użyć?

Gramofon to TD320.

[krzysiek]

Niestety ja Ci w tym nie pomogę, bo zupełnie nie znam Twojego gramofonu. W Redze tuleję odkręca się od spodu plinty.

U mnie najważniejsze było, by nie kręcić subplatterem przy wkładaniu go do naoliwionej tulei, wtedy nie chciał zejść do końca.
