@EcstazY, super konstrukcja. Łączy ciekawy wygląd i funkcjonalność. Naprawdę fajna rzecz. Gratuję!



Przy okazji chciałem się pochwalić swoim ustrojem.

Najwięcej dało obudowanie kolumn i pułapka basowa z tyłu. To dlatego, że to kolumny Tonsila i mają bas refleks z tyłu. Po skończonej robocie zauważyłem, że jedną rzecz zrobiłem źle, to znaczy mogłem znacznie lepiej ale nie chciałem już zrywać ze ściany tych kwadratów po bokach kolumn.

Znacznie lepszy efekt jest jak po prostu takim wygłuszającym panelem przedłuży cię przednią ścianę kolumny aż do ścian pokoju. Tak by utworzyć jedną płaszczyznę i brak możliwości wydostania się dźwięku odbitego od rogu za kolumną.

Ogólnie jednak to co jest teraz to dla mnie wypas i dźwięk w dużej części pokoju jest ciepły, bas bardzo głęboki i bez dudnienia a sopraniki bardzo dobrze słychać z kąd dobiegają.



Czy nikt nie zwrócił Tobie uwagi, że dźwięk się rozprasza, a nie tłumi. To po pierwsze. Po drugie, ile masz wzrostu? Ze trzy metry. Kto wiesza pod sufitem, w wytłumionych narożnikach kolumny? Chyba, że posiadasz jakiś tam model kolumn Cantonów lub Naima, które wymagają bliskości ścian. Właśnie w celu wzmocnienia i pobudzenia m. in. basu.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Witam,



Na zdjęciu dyfuzor Skyline, który powinien rozpraszać wartości od 750 do 6870 Hz. Całość ma 1,5 m szerokości i blisko 1 m wysokości. Dyfuzor wykonany na bazie kantówek 25x25 mm. Nadłuższy z słupków wznosi się na 23 cm. Całość wykonana z drewna iglastego i polakierowana.

Efekt- lepsza separacja instrumentów i kontrola basu.



Pozdrawiam.

mam pytanie, czy montowanie takiego ustroju na suficie ma jakis sens?? Czy moze lepiej na bocznych scianach??

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

mam pytanie, czy montowanie takiego ustroju na suficie ma jakis sens?? Czy moze lepiej na bocznych scianach??



Jest to uzależnione od wysokości Twojego pomieszczenia. Kalkulatory liczące takie ustroje przeważnie podają minimalną odległość skutecznego działania takiego dyfuzora od słuchacza. Wystarczy pomierzyć te odległości i skorelować z danymi z programu.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Wysokosc pomieszczenia to 2.5 metra, z tym ze tylna i przednia sciana nie wchodzi w rachube z uwagi na fakt ze na jednej jest ekran do projektora, druga wygluszona. Zostaje sufit i sciany boczne, dlatego mnie ciekawi gdzie sensowniej byloby taki ustroj umiescic...

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Mówi się, że kobieta zmienną jest - nie tylko :) Dzisiaj zrobiłem pokojową rewolucję i kolumny stanęły na krótszej ścianie. Poprawiła się scena w głąb oraz zlikwidowałem sporą asymetrię w odległości kolumn od bocznych ścian. Jak wam się teraz to widzi?



Proszę nie wytykać, że nie ma dywanu i zasłonek - są w planach. :)


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Mówi się, że kobieta zmienną jest - nie tylko :) Dzisiaj zrobiłem pokojową rewolucję i kolumny stanęły na krótszej ścianie. Poprawiła się scena w głąb oraz zlikwidowałem sporą asymetrię w odległości kolumn od bocznych ścian. Jak wam się teraz to widzi?



Proszę nie wytykać, że nie ma dywanu i zasłonek - są w planach. :)



W tonie tego forum powiem, że zdjęcie jakieś mało kolorowe, marmur pod kolumnami brzydki i te rury w rogu :)

Gdzie tjuningowane DVD i mega grube kable zasilające ? No i przede wszystkim gdzie gąbka na ścianach? Przecież bez tego nie ma muzyki.



Widzę Mac, że u Ciebie powoli do przodu. Ja obecnie przymierzam się do kolumn, jestem na etapie własnej koncepcji obudowy pewnego projektu.

Jak już staną to się pochwalę :) Wtedy zajmę się pomieszczeniem bo człowiek na forum pisze a muzyka gra minutę po tym, jak przestają grać kolumny :D

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Arczi - zdjęcie szarobo-bure aby nie zwracać uwagi na kolory a na ustawienie i elementy :). Dziękuję za dobre słowo.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jestem ciekaw co zyskałeś - w muzyce, przestawiając cały zestaw na węższą ścianę pokoju? To też jest element akustyki pokoju.



Amplifon WT-40, czy to "dwójka"?



Kolumny to RLS?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Arczi - zdjęcie szarobo-bure aby nie zwracać uwagi na kolory a na ustawienie i elementy :). Dziękuję za dobre słowo.



W sumie całkiem przyjemną całość to tworzy, mówiąc już całkiem poważnie.

Do sufitu będziesz się przymierzał??

Dywan już masz wybrany? Ja myślałem u siebie czy nie kupić takiego bardzo grubego z długim włosiem. Dodatkowo zastanawiałem się co włożyć pod dywan dla poprawienia jego szerokopasmowości :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Do sufitu będziesz się przymierzał??

Dywan już masz wybrany? Ja myślałem u siebie czy nie kupić takiego bardzo grubego z długim włosiem. Dodatkowo zastanawiałem się co włożyć pod dywan dla poprawienia jego szerokopasmowości :)



Na suficie, w miejscu pierwszych odbić będzie wyspa z PT80 w środku oraz oświetlenie LED. Dywan już mam upatrzony, tylko trochę brak funduszy, bo "poszły" na przeprowadzkę. Tak samo tyczy się grubszych zasłon i może coś na ściany, bo mam puste hektary.



Pod dywan może jakąś matę lateksową, czy coś w tym rodzaju.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jestem ciekaw co zyskałeś - w muzyce, przestawiając cały zestaw na węższą ścianę pokoju? To też jest element akustyki pokoju.



Amplifon WT-40, czy to "dwójka"?



Kolumny to RLS?



Przepraszam, przeoczyłem Twoje pytanie - co zyskałem - pozbyłem się sporej asymetrii w odległości kolumn od ścian bocznych - było 140 i 340. Scena budowana jest teraz lepiej w głąb - rzeczywiści można nazwać ją 3D. Kolumny ustawione są od ściany tylnej w/g zasady Cardasa - czyli wymiar ściany * 0,447, co w moim przypadku wyniosło ok 150 cm. Skutkuję to "wpasowaniem" się kolumn w śiatkę fal stojących pomieszczenia. Dodatkowo robiąc coś w części aneksowej pokoju, nadal słyszę dobrze podaną muzykę.



Amplifon to faktycznie WT-40 II, a kolumny Minas Anor IIIs produkcji Studio16hertz.

  • Lubię to 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Imacman.Trochę Tobie zazdroszczę możliwości aranżacji tego pomieszczenia.Bardzo mi się podoba.

Ja mam wszystko zagracone i zero możliwości manewru.

Pozd.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

macman.Trochę Tobie zazdroszczę możliwości aranżacji tego pomieszczenia.Bardzo mi się podoba.



Dziękuję, jeszcze daleka droga przede mną. Obecnie pokój jest za "zimny" wizualnie. Muszę go trochę ocieplić. Niestety chwilowo brak funduszy na to ocieplenia, ale mam już parę pomysłów.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dziękuję, jeszcze daleka droga przede mną. Obecnie pokój jest za "zimny" wizualnie. Muszę go trochę ocieplić. Niestety chwilowo brak funduszy na to ocieplenia, ale mam już parę pomysłów.

I tak bardzo mi się podoba.Pytanie do Ciebie na PW, już nie aktualne.Wszystkiego się dowiedziałem, i powoli zbieram materiały do realizacji projektu.

Tylko projekt jeszcze nie zrobiony, jestem trochę zarobiony, ale myślę że do jesieni zrealizuję go bez przeszkód.

Pozd.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pytanie do Ciebie na PW, już nie aktualne.



Przepraszam, w ferworze przeprowadzki zapomniałem o Twoim pytaniu na PW - nieszczęśliwie zadałeś je w nieodpowiedniej dla mnie chwili.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ależ Panowie ja bardzo proszę. łamiecie mi serce wrzucając takie zdjęcia.

Tam lampa nocą - piękne.

Właśnie zaczynam przygodę ze światem audio.

1szy gramofon już gra, właśnie dołączyły kolumny, a za 1.5 tyg wzmacniacz.

Na odtwarzacz jeszcze trzeba z 2 miesiące poczekać - za coś trzeba jeszcze płyty kupować.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Właśnie zaczynam przygodę ze światem audio



Ale masz fajnie - dopiero zaczynasz, jak zrobisz to z głową, to dużo zyskasz a mniej stracisz.



Pozdrawiam

Edytowane przez Imacman

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

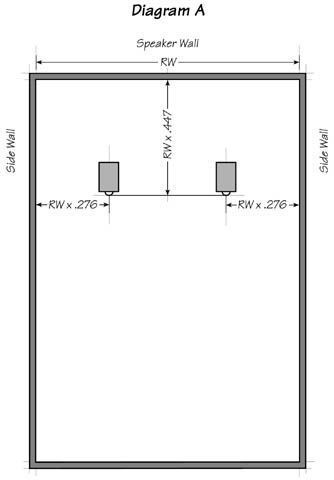

Imacman, napisz coś więcej o tej zasadzie Cardasa. Rozumiem, że mnożę wymiar (szerokość) tylnej ściany przez 0,447 i na taką odległość odstawiam kolumny od tylnej ściany. To samo od bocznych? Czy odległość miejsca odsłuchowego od ściany za słuchaczem też się poddaje tej zasadzie?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Imacman, napisz coś więcej o tej zasadzie Cardasa.



Podam link do strony, tam jest fajnie i prosto opisane:



http://www.cardas.com/content.php?area=insights&content_id=26&pagestring=Room+Setup



To samo od bocznych?



Boczne ustawiasz mnożąc wymiar w/w ściany przez 0,276.



Rozwinę trochę jak ja się bawiłem w ustawianie (obecnie mam wolne i dużo czasu).

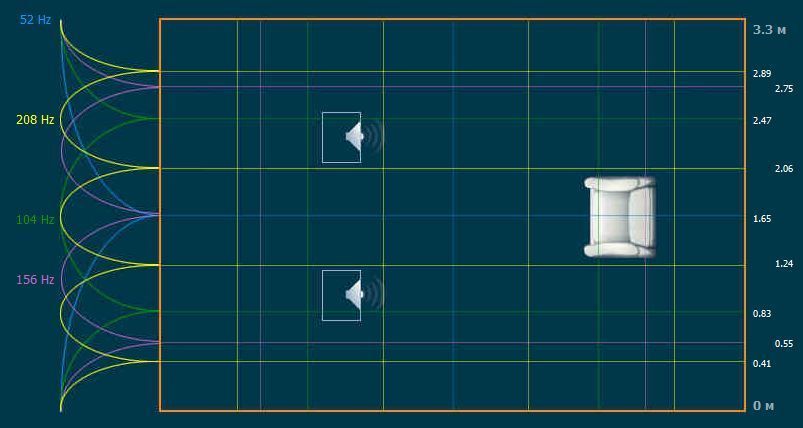

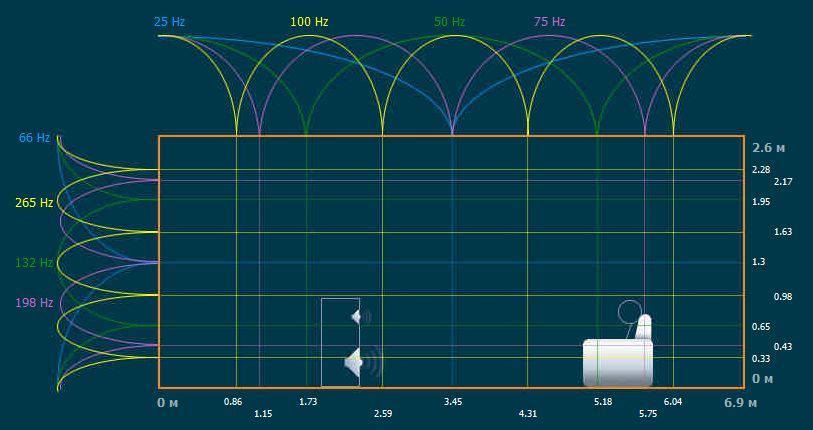

Jak wiadomo w pomieszczeniu odsłuchowym są mody tegoż pomieszczenia. Można je sobie zobrazować wpisując odpowiednie dane do poniższego kalkulatora.



http://www.acoustic.ua/forms/calculator8.en.html



Po stwierdzeniu jakie są te mody i gdzie "przebiegają" w pokoju, można tak ustawić kolumny, aby nie stały w miejscu występowania fali stojącej. Na poniższych fotografiach jest pokazane jak ja to zrobiłem.

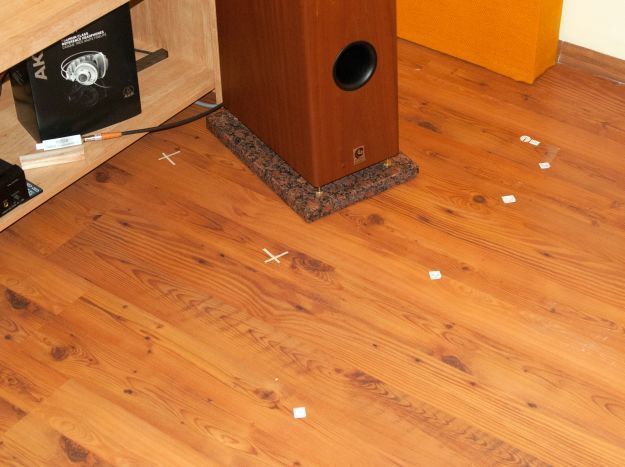

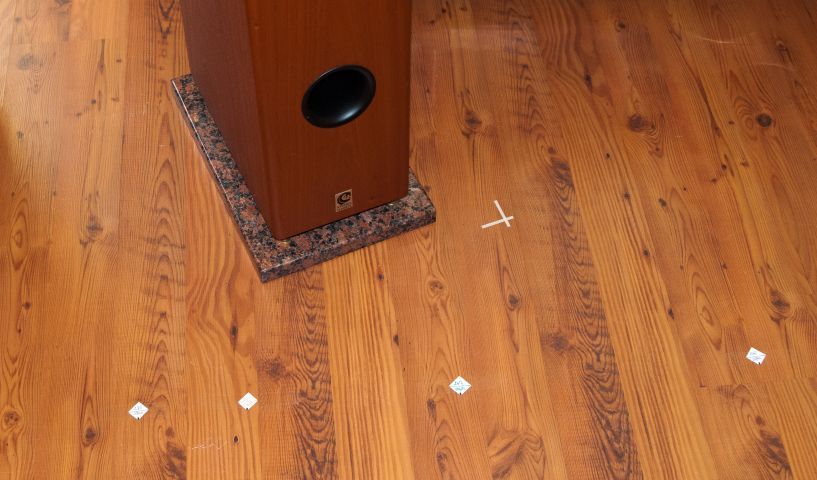

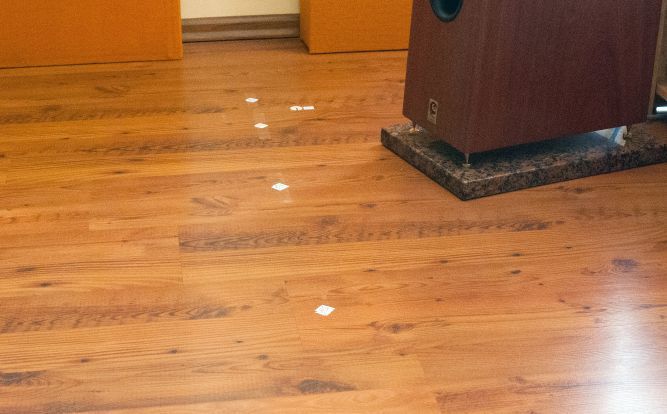

Te znaczniki na mojej podłodze pokazują jak przechodzę konkretne fale sojace dla mojego pomieszczenia. Kolumny ustawione są w wolnym od tych fal miejscu.







Edytowane przez Imacman

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gość Arek__45

To nie jest zasada Cardasa ..tylko znany ogolnie zloty podzial.....sztuka, architektura , budowa ciala czlowieka....etc

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

To nie jest zasada Cardasa



Zgadza się, jest to generalnie złoty podział, ale potocznie w kręgach audiofilskich metoda ustawiania kolumn w/g Golden Ratio została ochrzczona jak "zasada Cardasa".

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ale masz fajnie - dopiero zaczynasz, jak zrobisz to z głową, to dużo zyskasz a mniej stracisz.



Pozdrawiam

dziekuje ale i tak nie obejdzie się bez metody prób i błędów.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Przepraszam, w ferworze przeprowadzki zapomniałem o Twoim pytaniu na PW - nieszczęśliwie zadałeś je w nieodpowiedniej dla mnie chwili.

Nic się nie stało, rozumiem.Ja też mam teraz urwanie głowy, i wiem co to znaczy przeprowadzka, przeżyłem to trzy lata temu.

Pozd.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Rozumiem, że te białe krzyżyki, to miejsca w których poprzednio stały kolumny?

Jeśli kolumny mam ustawione przy dłuższej ścianie, to w kalkulator wpisuję dłuższą ścianę jako szerokość a krótszą jako długość ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli kolumny mam ustawione przy dłuższej ścianie, to w kalkulator wpisuję dłuższą ścianę jako szerokość a krótszą jako długość ?



W tabelce masz room sizes, a poniżej jest:



Hight - wysokość

Width - szerokość

Length - długość



Odpowiednio wpisujesz i naciskasz Calculate



Tak te białe krzyżyki to poprzednie ustawienie kolumn.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

W tabelce masz room sizes, a poniżej jest:



Hight - wysokość

Width - szerokość

Length - długość



Odpowiednio wpisujesz i naciskasz Calculate



Tak te białe krzyżyki to poprzednie ustawienie kolumn.

Witaj.Tak jak opisujesz, wpisałem wymiary pomieszczenia, i po wciśnięciu Calculate wyskoczyły mi parametry które nie bardzo wiem czego się tyczą, Nie znam Angielskiego.Jak będziesz miał chwilę czasu, możesz dokładniej wytłumaczyś z czym się je te dane które wyskoczą z kalkulatora.Będę wdzięczny, bo zabawy nigdy koniec?

Pozd. Mariusz.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

wyskoczyły mi parametry które nie bardzo wiem czego się tyczą,



Zrób zrzut ekranu i zaznacz dokładnie o co Ci chodzi, to postaram się pomóc.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zrób zrzut ekranu i zaznacz dokładnie o co Ci chodzi, to postaram się pomóc.

http://www.acoustic.ua/forms/calculator8.en.html

Codzi mi co oznaczają parametry które wyskoczły w czarnych polach, po wpisaniu wielkości pomieszczenia w kalkulator.tak wpisałem w kalkulator:

Wysokość-2.5m

Szerokość-3.17m

Długość-4.13m

Tylko mie wiem co wpisać w okienko Sound Speed.

Pozd.

Edytowane przez kiza

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

które wyskoczły w czarnych polach



W czarnych polach wyskoczyły Ci proporcje pokoju, oraz jego kubatura oraz powierzchnia. Te proporcje można sobie porównać ze "złotymi" proporcjami pokoi odsłuchowych. Najważniejsze dla Ciebie są dane jakie masz mody w pomieszczeniu oraz jak one są "rozłożone" w Twoim pokoju - to te kolorowy wykresy na rysunku.



Prędkość dźwięku zostaw taka jaka jest, bo masz chyba w pokoju normalne warunki atmosferyczne. Przyjmuje się, że w powietrzu, w temperaturze 15 °C, prędkość rozchodzenia się dźwięku jest równa 340,3 m/s. Prędkość ta zmienia się przy zmianie parametrów powietrza. Najważniejszym czynnikiem wpływającym na prędkość dźwięku jest temperatura, w niewielkim stopniu ma wpływ wilgotność powietrza - to można wyczytać z Wikipedii.
