Ustawienie kąta prowadzenia w ramieniu prostym

[Gramek]

Posiadam wkładkę shure m44-7, jak w temacie mój gramofon posiada ramię proste i próbuje ustawić kąt prowadzenia igły przy pomocy szablonu z tej strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Gdy ustawiam wkładkę na punkcie A wszystko wychodzi, przekręcam system w lewą stronę i jest równoległy. Jednak, gdy podchodzę do punktu B i ustawiam równolegle to już w punkcie A tak nie jest.... i tak cały czas... Przy ramieniu typu S nie miałem takiego problemu (tam się przesuwało śrubki tylko w górę i w dół).

Przy prostym ramieniu wystarczy ustawić równolegle tylko w jednym punkcie? A może jest jakiś inny specjalny szablon?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waluch]

a jaki masz gramofon to już nie napisałeś :P



a bez tego nie jestem w stanie Ci pomóc np. dając linka do dedykowanego szablonu

[Gramek]

Jest to numark tt-500. Używam go do skreczu i do odsłuchu płyt dlatego gnębi mnie ten kąt prowadzenia.

[ricon]

shure w swoich materiałach dla DJ zaleca przekoszenie wkładki tak aby boczne krawędzie wkładki były styczne do rowka(ów).

Zwykle przód wkładki jest odchylony od osi ramienia na zawnątrz gramofonu.

Wejdź na strony Shure DJ tracking

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ryszard_pp]

shure w swoich materiałach dla DJ zaleca przekoszenie wkładki tak aby boczne krawędzie wkładki były styczne do rowka(ów).

Zwykle przód wkładki jest odchylony od osi ramienia na zawnątrz gramofonu.

Wejdź na strony Shure DJ tracking

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Świetny link, przyznam, że nie uzmysławiałem sobie technicznych aspektów specyfiki pracy DJa. Drobna analiza wymagała kilku minut zastanowienia, na pewno nie straconych.

Swoja drogą ciekawy wątek - zderzenie dwóch odrębnych światów - ciekaw byłem, czy pytający i proszący o pomoc DJ zostanie w ogóle zrozumiany.



No właśnie, i tu istotna uwaga - boczne krawędzie wkładki maksymalnie styczne do rowka - to wyłącznie ustawienie stosowane przez nas, do normalnego odsłuchu, ukierunkowane na minimalizację zniekształceń - ustawienie zupełnie nieprzydatne a nawet szkodliwe w przypadku specyfiki pracy DJa.



DJ do swojej pracy, ze względu na jej specyfikę, nie powinien używać do ustawienia wkładki normalnych, stosowanych przez nas szablonów.

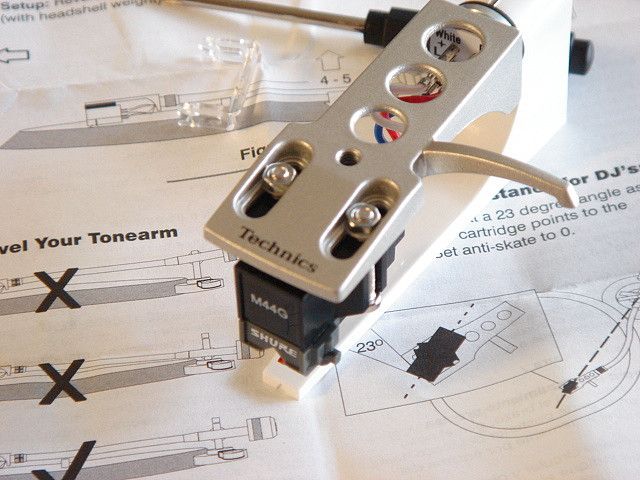

Zalecenia Shure’a zobrazowane na załączonym foto odnoszą sie WYŁĄCZNIE do specyfiki pracy DJa.

Odchylenie wkładki pokazane na rysunku Shure’a służy nie (naszemu) ustawieniu bocznych krawędzi wkładki maksymalnie stycznie do rowka (jak w naszych szablonach) lecz do:



ustawienia maksymalnie stycznie do rowka linii prostej - łączącej ostrze igły z osią obrotu ramienia przy jednoczesnym ustawieniu anty-skatingu na zero.

Dlaczego?

Ponieważ opisany w powyższym zdaniu warunek łączny (skoszona drastycznie wkładka w kierunku przeciwnym do stosowanego przez nas (nasze przekoszenie jest bardzo delikatne) i AS na zero) pozwala na:



zredukowanie prawie do zera bocznej siły (skatingoweJ) działającej na igłę przy:



obrocie płyty w jedną LUB DRUGĄ !! stronę z gwałtownymi zmianami między jednym a drugim kierunkiem obrotu płyty - specyfika pracy DJa.



Nasze ustawienie to siła skatingowa ściągająca ramie do wewnątrz i równoważąca ją siła anty skatingowa skierowana na zewnątrz - tylko przy normalnym kierunku obrotu płyty.



Przy odwrotnym kierunku obrotu płyty siła skatingowa i antyskatigowa sumują się i są skierowane na zewnątrz płyty !! Przy gwałtownych zmianach kierunku obrotu płyty obie będą wyrzucały igłę z rowka na zewnątrz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Wyraźnie zaznaczyłem w info że ....dla DJ-tów.

Normalne justowanie robi się (w uproszczeniu) pod prostopadłość oprawy igły do odtwarzanych rowków,Stąd metoda na "grafit od ołówka",a przy tym wychodzi poprawność azymutu.

[Gramek]

Dzięki za wasze wyczerpujące odpowiedzi, ale nadal nie dowiedziałem co robię źle, że nie mogę ustawić tego kąta prowadzenia. Nie musicie pisać o przekrzywieniu wkładki w ramieniu typu S bo to ma zapewne na celu symulowania ramienia prostego, które aktualnie posiadam. A tak w ogóle to przy niepoprawnym ustawieniu kąta prowadzenia płyty szybciej się niszczą czy może tracę tylko na jakości odsłuchu?
