Problem z Cambridge Audio 640 v2


tajniakos
 Share

Recommended Posts

Przyszedł mi dziś do głowy dość radykalny pomysł. Rozumiem, że za tor audio odpowiadają głównie opa-amp 1, 2, 3, 4 (oznaczenia na zdjęciach) a co jakby zamiast każdego wstawić podstawkę pin 8 i bawić się metodą prób i błędów. W tedy mógłbym sprawdzić różne konfiguracje opa-amp. W najgorszym wypadku będę mógł w podstawki wpiąć oryginalne opa-ampy i tyle. Co o tym myślicie ? I od razu pytanie czy będzie duży spadek jakości sygnału opa-amp w podstawce a opa-amp bezpośrednio na płytce ?

Link to comment
Share on other sites

Jestem właśnie po rozmowie z serwisantem CA w Katowicach i Pan mając przed oczami oba schematy potwierdził moje wcześniejsze podejrzenia U5 z wersji 640A odpowiada U7 w wersji 640A V2 a sloty U6 i U5 w V2 odpowiadają za regulację wysokich i niskich tonów. Ponieważ i tak słucham tylko w funkcji direct. Pan jest otwarty na pytania i mam do niego kontakt więc jeśli nasuwają się wam jakieś wątpliwości co do mojego stwierdzenia piszcie śmiało... bedziem pytać :)



Swoją drogą dziś dostałem informację, że kondy zostały wysłane. Z Singapuru trochę to pójdzie :( No ale koniec końców według zasady małych kroczków brniemy do przodu.

Edited by tajniakos
Link to comment
Share on other sites

  • 2 weeks later...

Na szczęście zagraniczna poczta ma śledzenie paczek... Paczka dojdzie dopiero pod koniec marca, na ale chciał Polak zaoszczędzić na kurierze 20 dolców to Polak ma :P Uprzedzając pewne fakty mam pytanie. Czy jeśli okaże się, że na kondensatory, które zamówiłem jest za mało miejsca rozsądne jest przedłużanie nóżek ? 3300 przyjdą z nóżkami do wpinania a mają fi ok 1,5mm większe niż obecnie zamontowane 2200. Zaczynam się obawiać czy się pomieszczę... Jak ewentualnie wydłużyć nóżki ? Czy to dobry pomysł ? Czy będzie to miało wpływ na działanie kondensatora ?

Link to comment
Share on other sites

  • 2 weeks later...

Wczoraj odebrałem paczke z poczty i wszystko jest super zapakowane, warto było czekac miesiąc... Jak tylko kupie opa-amp i ostatni przekaznik biore sie za wymiane... zobaczymy jak bedzie. Nozki kondensatorów na 100% bedzie trzeba przedłużyc powiedzcie mi prosze jak najlepiej to zrobic aby jakośc była najlepsza ? Miedziany drucik ? Czy macie jakieś inne sposoby ? Cena za całośc elementów... Myśl, że na koniec zrobie budżet zbiorczy całości tuningu :)

Link to comment
Share on other sites

Witam po bardzo krótkiej nocy :) Mogę poszczycić się samodzielnie zmodyfikowanym wzmacniaczem, który póki co działa. Udało mi się zmieścić 3300uf po uformowaniu i rozgięciu nóżek ale szpilki już tam nie wciśnie. Część kondensatorów polarnych zastąpiłem bipolarnymi bo takie były dostępne biorąc pod uwagę zadane wartości. Bipolarne też miały jedną nóżkę dłuższą więc zachowałem zasadę, że ona leci do +. Wymieniłem opa-amp i kolejny przekaźnik. Niestety w paru przypadkach mój badziewny odsysacz wciągną cynę razem z gniazdem do lutowania i trzeba było kombinować. Parę styków przegrzałem ale biorąc pod uwagę, że to moje pierwsze poważne lutowanie jestem z siebie zadowolony. Wielkie dzięki za wasze rady i pomoc w doborze materiałów. Teraz siedzę w pracy ale jak tylko wrócę poważne odsłuchy wtedy wrzucę fotki i napiszę coś o dźwięku i kosztach.

Link to comment
Share on other sites

Po 2 dniach wzmacniacz dalej działa i pomimo moich podejrzeń co do paru styków nic nie pierdzi nie charczy i hula aż miło :) Co się zmieniło... Bas jest bardziej kontrolowany to pewne, jest więcej średnich. Zmiana jest subtelna nie zmienił się charakter brzmieniowy CA. Na pytanie czy warto było moja odpowiedź brzmi tak. Choć co może powiedzieć osoba, która wpakowała czas i kasę w coś o czym ma się wypowiedzieć. Najlepsza byłaby opinia zewnętrzna. Całość kosztów na headhifi.org ok 200PLN i ok 8h godzin pracy. Zdjęcia mogę wysłać lub wstawić dla zainteresowanych. Fajnie byłoby zmienić temat z problemu na modyfikację do treść i temat sporo się zmienił od mojego pierwszego postu. Teraz myślę o wymianie elementów w zwrotnicach moich Celestionów :P Apetyt rośnie w miarę jedzenia.

Link to comment
Share on other sites

Guest partick

(Konto usunięte)

Zmiana jest subtelna nie zmienił się charakter brzmieniowy CA.



czyli wzmacniacz jest na tyle dobry, że trudno go popsuć ;)



Zdjęcia mogę wysłać lub wstawić dla zainteresowanych.



nie kryguj się, dawaj zdjęcia, z chęcią popatrzymy :)

Link to comment
Share on other sites

Mówisz i masz :)



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )















Nie wymieniłem bipolarnych na polarne, które mam bo nie wiem jak określić plus i minus poza tym jak poczytałem o bipolarnych znalazłem parę informacji o zmiennych wartościach jakie mogą być na nie podawane czy coś w tym stylu (laicka wypowiedz ale tak to właśnie zrozumiałem). A tak poza tym mamy tu głównie:



Nichicon FW

Nichicon BP Muse

Elna

Panasonic FC

Sanyo OS-CON



Wymieniłem ostatni przekaźnik made in china na relpol-a no i opa-amp na AD8599 na stoliku.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by tajniakos
Link to comment
Share on other sites

oscony to nie specjalnie trafiony pomysł, nadaje się to przede wszystkim do układów wysokiej częstotliwości i zasilaczy tych układów, w układach analogowych mocno podbijają kontur prawie bez średnicy do tego z wyostrzeniem góry, lepiej poszukaj czegoś innego w ich miejsce.

Link to comment
Share on other sites

Ściągnąłem sobie dzisiaj Martynę Jakubowicz... W domach z betonu... było dobrze ale dziś wieczorem CA pokazał nową jakość. Bębny perkusji w tym utworze, głos Martyny, hi-head... Wgniotło mnie w fotel a po szczękę poszedłem do sąsiada na parterze. Jak będę miał czas chciałbym wymienić resztę kondensatorów, choć to mój pedantyzm bo główne elementy są już wymienione. Może gniazda głośnikowe i okablowanie wewnętrzne ? Macie jakieś sugestie ? Co na co ? Czy to gra warta świeczki ? No i planuję zajrzeć do wnętrza moich Celestion-ów F20, może wymienię kable i kondy w zwrotnicach.

Link to comment
Share on other sites

na pewno przewody sygnałowe wewnątrz możesz pozmieniać reszta drutów raczej nie konieczne bo różnica nie będzie raczej mniej istotna, w kolumnach na pewno warto podmienić rezystory cementowe, kondensatory to już kwestia tego jak ta zwrotnica jest zbudowana, na pewno nie jestem zwolennikiem tego co wszem i wobec głosi się na forum żeby zmieniać wszystkie na foliowe, bo efekty potrafią być fatalne.

Link to comment
Share on other sites

Guest partick

(Konto usunięte)

Ściągnąłem sobie dzisiaj Martynę Jakubowicz... W domach z betonu...



młoda dupa jeszcze wtedy była ;)



pomijając fakt absolutnie płaskiego i bezosobowego głosu.

Edited by partick
Link to comment
Share on other sites

  • 3 weeks later...

Minęło już ok 200h i teraz z całą pewnością mogę powiedzieć, że było warto ! Bas jest szybszy i bardziej energiczny, średnica ma więcej detali i całość ma ostrzejszy posmak. Uważam, że ta zmiana sprawiła, że CA dużo lepiej radzi sobie w rocku co bardzo mnie a mniej moich sąsiadów cieszy :p

Edited by tajniakos
Link to comment
Share on other sites

  • 2 years later...

Witam.

Minelo juz sporo czasu od zapoczatkowania tego tematu przez Tajniakosa, a ja wlasnie dopiero niedawno skorzystalem z tego co tu znalazlem. Chcialbym podziekowac wszystkim, ktorzy zaangazowali sie w ten watek bo bardzo mi to pomoglo w rozwiazaniu mojego problemu z Cambridgem A640 v.2. Mialem ten sam problem, ktory opisal Tajniakos. Zgodnie z radami , ktore tu wyczytalem wymienilem przekazniki w moim wzmaku i teraz jestem w pelni szczesliwy bo wzmacniacz gra jeszcze lepiej niz jak go kupilem, przezylem prawdziwy szok!!! Chcialbym podziekowac tez moderatorom tego forum bo naprawde jest ono pomocne.

pozdrawiam wszyskich

young-1

Link to comment
Share on other sites

  • 8 months later...

Mam podobny problem, tylko posiadam wzmacniacz 650a.

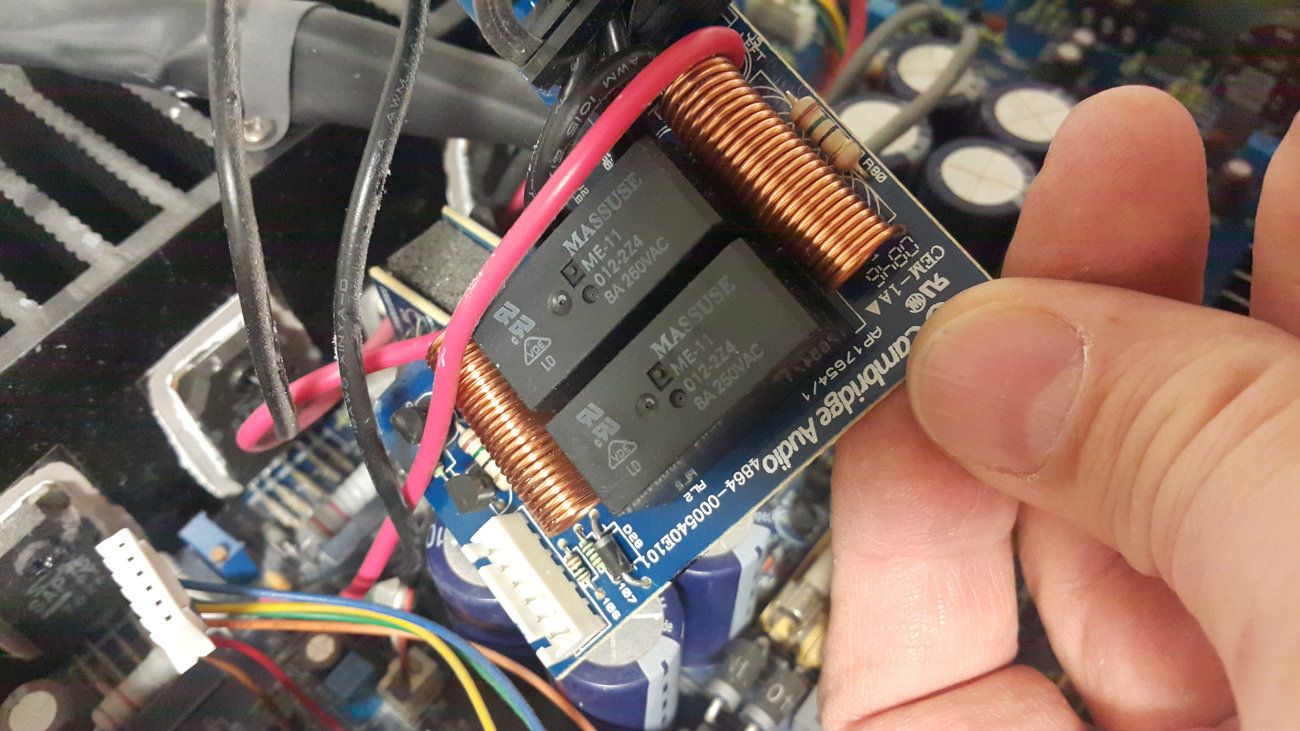

Przekaźniki u mnie to:

Massuse ME-11 005-2Z4 8A 250VAC



Czy mogę zastosować te same zamienniki co autor; Relpol RM84-P-12V?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

ME11-005... Oznacza cewkę na 5V. Więc nie.

Musisz znaleźć przekaźnik o tym samym układzie wyprowadzeń z cewką na 5V, ze stykami zdolnymi do przełączenia 8A/250V. Zwyczajnie pooglądaj datasheety.



Dla pewności - np. taki będzie dobry?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



lub:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dzięki za pomoc.

Edited by Jam
Link to comment
Share on other sites

  • 1 year later...

Cześć wszystkim!



Widzę, że temat stary, ale pozwolę sobie odświeżyć, ponieważ mam podobny problem... Dość często wzmacniacz "gubi" dźwięk na jednej z kolumn, czasami traci go całkowicie. Pomaga dynamiczna zmiana głośności potencjometrem albo szybkie przełączenie na inne źródło i powrót, ale nie zawsze działa to od razu...

Wyczytałem, że pomaga wymiana przekaźników - czy ktoś z Was może pokazać, w którym miejscu się one znajdują? :)



Z góry dzięki! :)

Link to comment
Share on other sites

Cześć wszystkim!



Widzę, że temat stary, ale pozwolę sobie odświeżyć, ponieważ mam podobny problem... Dość często wzmacniacz "gubi" dźwięk na jednej z kolumn, czasami traci go całkowicie. Pomaga dynamiczna zmiana głośności potencjometrem albo szybkie przełączenie na inne źródło i powrót, ale nie zawsze działa to od razu...

Wyczytałem, że pomaga wymiana przekaźników - czy ktoś z Was może pokazać, w którym miejscu się one znajdują? :)



Z góry dzięki! :)



Chyba tu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

  • 3 years later...

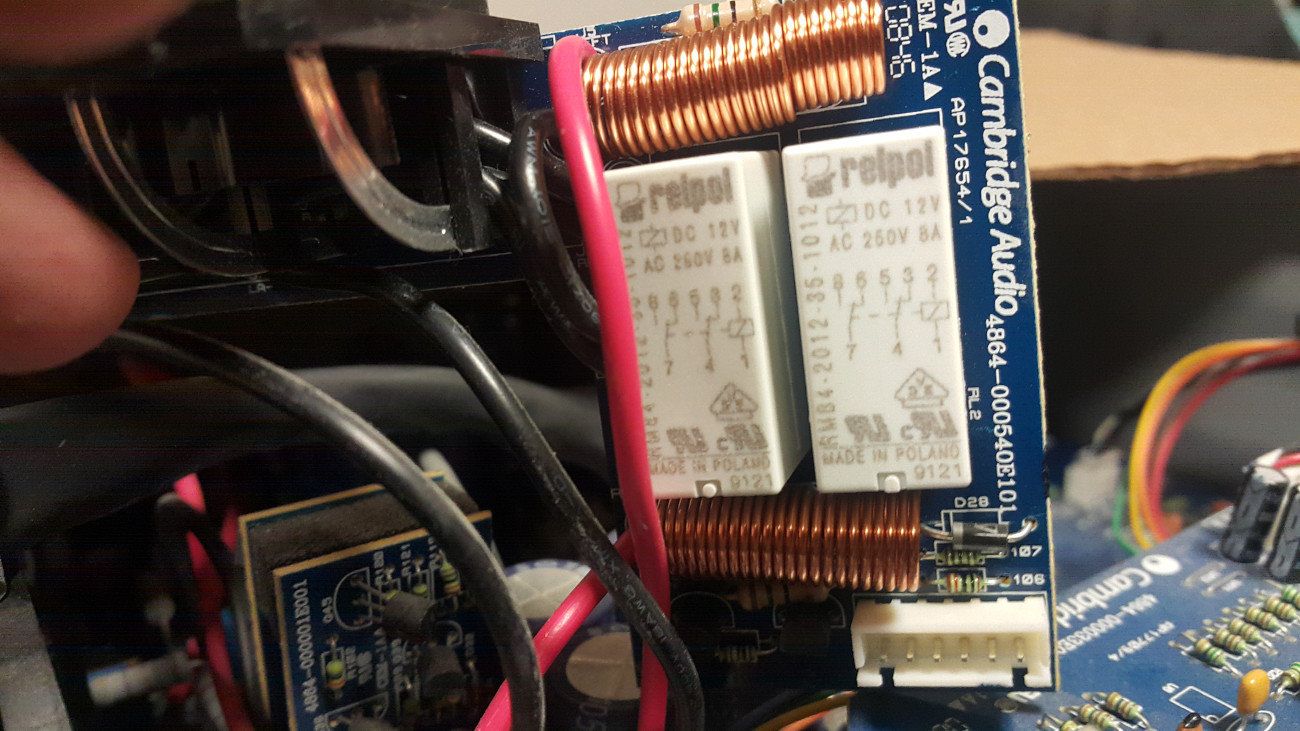

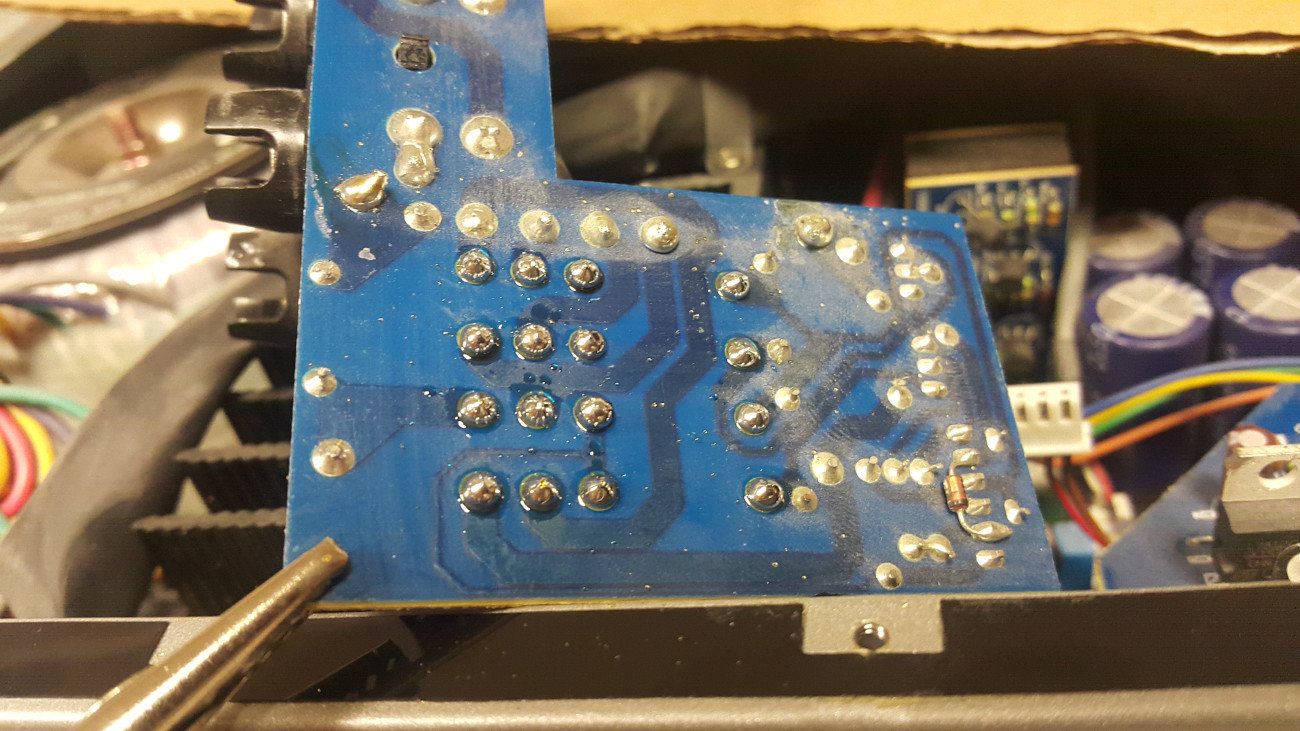

Witajcie, wymieniłem w swoim 640A v.2 przekaźniki na Relpola i wzmacniacz gra jak nowy. Problem był identyczny z opisywanym, zaniki i trzeszczenie na lewym kanale. Dzięki wielkie dla wszystkich zaangażowanych w pomoc, nie ma w życiu wielu piękniejszych rzeczy niż naprawić sobie sprzęt za 11.40zł ?

p.s. no chyba że naprawić okap Boscha wymieniając kondensatory za 1,80 pln ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by qbosss
Link to comment
Share on other sites

  • 2 years later...

Cześć. No i ja mam ten problem co koledzy wyżej. Wiem jak się lutuje, wiem też że winne są przekaźniki bo opisywany problem to to samo co u mnie. Zanikający lewy kanał. Nierównomierne granie przy niskiej głośności to już wiem że zasługa potencjometru volume, oczywiście będzie wymieniony również. Ale mam dylemat co do przekaźników. Widzę 2 podobne, aczkolwiek nie wiem czym się różnią? Mogę liczyć na pomoc które będą odpowiednie?

Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
