Budowa panela absorbującego na bazie wełny mineralnej

[zarzes30]

Moje panela z PT-80.Mam cztery sztuki, trochę mało, ale coś tam poorawiają?Pozd.

kiza,w panelach dawałeś coś z tyłu? znaczy sie śćianke

przed wczoraj zbudowałem cztery sztuki z isover pt80,skrzynki z płyty wiórowej z tyłu przybiłem zwykłą pilśniówke, troche nieprzemyślana ta moja robota :/ , czy aż za nadto zmniejszyłem absorbcje paneli?

Czy coś poprawiły? niestety pole manewru mam małe około 13m2, dwa panele po bokach kolumn,dwa za miejscem odsłuchu,diametralnej zmiany to tak aż niema, ale po wysłuchaniu kilku płyt słychać różnice, jakby większa stereofonia,wszystko jak by lepiej poukładane

Pozdrawiam Tomasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

nieprzemyślana ta moja robota :/ , czy aż za nadto zmniejszyłem absorbcje paneli?



Nie jest źle :) - ustaw panele 10 cm od ściany, a "zwiększy" się ich skuteczność. Płyta z tyłu ograniczy w pewnym stopniu pochłanianie wyższych częstotliwości. Niskie częstotliwości przejdą przez płytę bez przeszkód. Dobra robota.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiza]

kiza,w panelach dawałeś coś z tyłu? znaczy sie śćianke

przed wczoraj zbudowałem cztery sztuki z isover pt80,skrzynki z płyty wiórowej z tyłu przybiłem zwykłą pilśniówke, troche nieprzemyślana ta moja robota :/ , czy aż za nadto zmniejszyłem absorbcje paneli?

Czy coś poprawiły? niestety pole manewru mam małe około 13m2, dwa panele po bokach kolumn,dwa za miejscem odsłuchu,diametralnej zmiany to tak aż niema, ale po wysłuchaniu kilku płyt słychać różnice, jakby większa stereofonia,wszystko jak by lepiej poukładane

Pozdrawiam Tomasz

Witaj.Metraż masz idenytczny jak ja, tylko masz inne ustawienie, jak najbardziej prawidłowe, tylko możesz jeszcze poeksperymentować, bo panele masz mobilne tak jak ja.Moje ustawienie, dwa panele po bokacz kolumn, 10cm od ściany, następne dwa w bazie (miejsce pierwszych odbić).Myślałem pierwotnie o takim ustawieniu jak Ty masz, ale że za miejscem odsłuchu, mam drzwi, to nic z tego nie wyszło.Możesz popróbować jeszcze jak masz miejsce dorobić jeszcze ze dwa panele i dać w miejsce pierwszych odbić bocznych, wiem że w takim metrażu to czasami niemożliwe, tak jak u mnie.Co do budowy paneli, to zrobiłeś identycznie jak ja, (płyta spliśniona z tyłu) co w moim przypadku było zamieżone, ponieważ taka konstrukcja mniej pochłania wysokie, i średnie pasmo (niż bez płyty), a więcej niższe częstotliwości, a na tym mi zależało.Co do efektu sonicznego, to mam podobne spostrzeżenia.posłuchaj tydzień, albo dłużej z panelami, a potem je wynieś z pokoju, i posłuchaj, to będzie miarodajne do zauważenia co one dają, ja tak zrobiłem.Nasi uprzejmi doradcy od akustyki mi poradzili żebym panele ustawił 30cm od podłogi, dlatego dorobiłem nóżki (przy moich kolumnach 135cm, wysokości, efekt słyszalny na plus).Prawidłowo w takim metrażu powinno być od ośmiu, do dwunastu paneli, ale to już kwestia indywidualna, ja więcej jak cztery nie zmieszczę( "salon" dzienny dla czterech osób).Moim zdaniem, jeżeli mamy podobne odczucia co do działania tych paneli, to i tak krok do przodu.Pomyśl ile byśmy musieli wydać na eksperymenty z kablami, żeby osiągnąć taki efekt?Życzę dalszych udanych eksperymentów. Pozdrawiam serdecznie.



Nie jest źle :) - ustaw panele 10 cm od ściany, a "zwiększy" się ich skuteczność. Płyta z tyłu ograniczy w pewnym stopniu pochłanianie wyższych częstotliwości. Niskie częstotliwości przejdą przez płytę bez przeszkód. Dobra robota.

Wyprzedziłeś mnie, chyba nic nie namieszałem?

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zarzes30]

Dzięki panowie za słowa otuchy, co do tych na oknie to będą wyparte listwą do gzymsu, bo trzeba też czasem okno uchylić :)

a dla tych koło kolumn to i wkrótce pojawią sie nóżki, już coś w robocie pomyśle,będzie też wyżej, będzie też troche od ściany.

pozdrawiam również

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Wyprzedziłeś mnie, chyba nic nie namieszałem?

Pozdrawiam.



Cieszę się, że coraz więcej osób się udziela. Kiza tak trzymaj :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiza]

Cieszę się, że coraz więcej osób się udziela. Kiza tak trzymaj :)

Skromnie tylko odpowiedziałem Koledze na pytanie, zawsze odpowiadam gdy czuję się na siłach,i pot mi oczu nie zalewa.

Pozd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Jakie minimum przyjąć jeśli chodzi o ilość pochłaniaczy szerokopasmowych z PT-80 w celu kontroli niskich rejestrów w stosunkowo trudnym pomieszczeniu 4x4x2,7m ? obecnie posiadam cztery panele (100x50x10) po dwa w rogach przy kolumnach. Czy zarzucić tym wszystkie pionowe rogi pomieszczenia ?



Pomieszczenie jest o tyle niefortunne, że z lewej znajduje się okno, z prawej natomiast drzwi i kontrola pierwszych bocznych odbić staje się niemożliwa. Kolumny zbudowane są również specyficznie z głośnikami niskotonowymi z tyłu i otwartym dołem, wełna umieszczona za nimi zabija cały dół i niższą średnicę. Do zagospodarowania pozostają właściwie rogi, sufit, przód nad telewizorem i tył nad kanapą (tu prawdopodobnie półki samowiszące).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Jakie minimum przyjąć jeśli chodzi o ilość pochłaniaczy szerokopasmowych z PT-80 w celu kontroli niskich rejestrów w stosunkowo trudnym pomieszczeniu 4x4x2,7m ? obecnie posiadam cztery panele (100x50x10) po dwa w rogach przy kolumnach. Czy zarzucić tym wszystkie pionowe rogi pomieszczenia ?



Nie ma reguły, bo każde pomieszczenie jest inne, tylko pomiar prawdę Ci powie.



Ja u siebie mam np 13 takich paneli, ale do tego też RH.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Nie ma reguły, bo każde pomieszczenie jest inne, tylko pomiar prawdę Ci powie.



Ja u siebie mam np 13 takich paneli, ale do tego też RH.



W jakiej wielkości pomieszczeniu ?



W pomiary nie zamierzam się na początku bawić, dlatego rezygnuję z RH stawiając na wełnę Z czterema panelami jest stanowczo lepiej ale subiektywnie z większą ilością może być lepiej. Tylko ile, żeby nie przetłumić ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Pomieszczenie 22 m2 - z wełną też trzeba w pewnym momencie zrobić pomiary, aby nie przedobrzyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

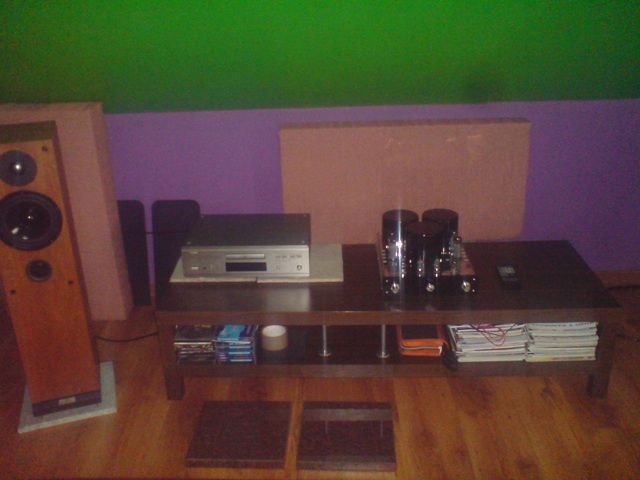

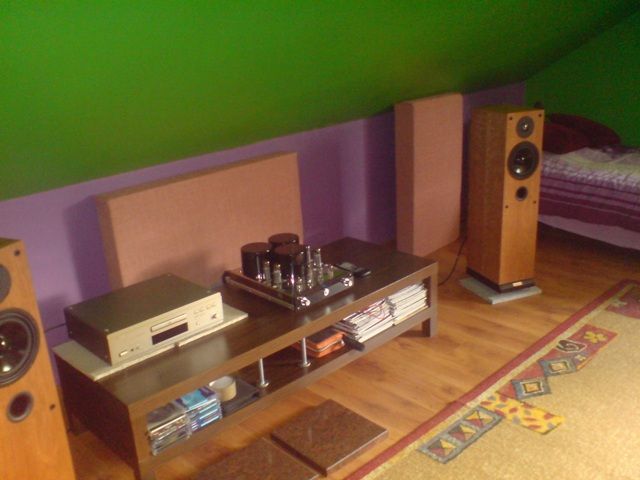

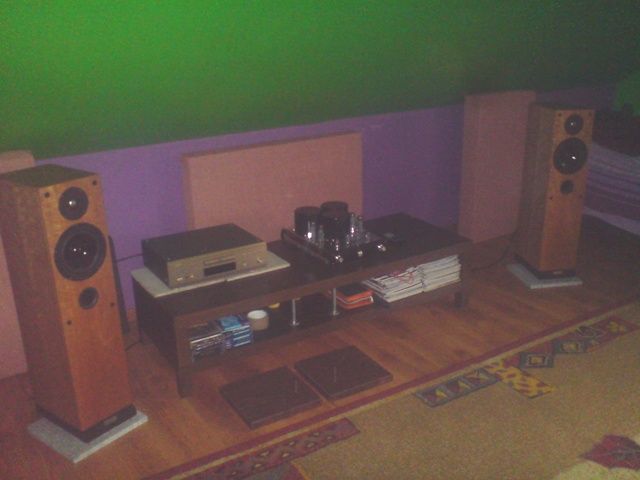

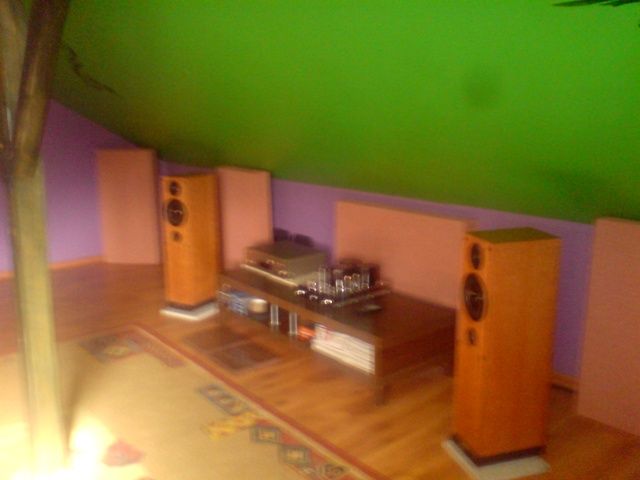

witam ,oto moje efekty pracy...no i zawitały cztery panele wełny isover pt 80,jeszcze nie mają oprawy ,ale niedługo ją dostaną.

[Imacman]

witam ,oto moje efekty pracy...no i zawitały cztery panele wełny isover pt 80,jeszcze nie mają oprawy ,ale niedługo ją dostaną.



Witaj Zbyszku, widzę, że robisz postępy - ustawiłeś panele całkiem sensownie. Napisz nam jakie zmiany zaszły po rozstawieniu wszystkich paneli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

na pewno ,zdam relacje z odsłuchu,a i sufit też dostał poprawy akustycznej ,jest teraz 10cm wełny,powino to dobrze wpłynąć,na dzwięk.

[Imacman]

zdam relacje z odsłuchu,a



Czekamy na opis.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Czy na pochłanianie niskich tonów przy zastosowaniu wełny mineralnej w rogach z pustką powietrzną większy wpływ ma powierzchnia wełny, czy jej grubość ? tzn. lepsze rezultaty uzyskam stosując osiem paneli 100 mm w czterech rogach pomieszczenia, czy cztery panele w dwóch rogach, lecz o grubości 200 mm ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Podaj w Hz o jak niskich tonach mowa i czy chodzi o konkretny model wełny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Wełna PT-80 100 mm, przedział na jaki chciałbym choć minimalnie wpłynąć to 50-100Hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Podaj w Hz o jak niskich tonach mowa i czy chodzi o konkretny model wełny.



Ewentualnie w czterech rogach kombinacja z 100 mm PT-80 + Rockwool 50kg/m3 uzyskując w ten sposób 200 mm lub dwa superchunk bass trapy z 200 mm PT-80 i resztą przestrzeni wypełnioną Rockwool 50kg/m3. Pomieszczenie to kwadrat 4x4x2.7m. Czytałem na zagranicznych forach, że superchunki sprawdzają się dobrze nawet z wełną 30kg/m3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Ja bym wybrał 4 x 200mm w dwóch rogach zamiast 8 x 100mm w 4 rogach. Pochłanianie poniżej 100Hz mocno wzrasta przy podwojeniu grubości.



Co do zestawów PT80+Rockwool i superchunk to nie mam czasu na przeliczenia w Matlabie. Przy superchanku włókna wełny są układane poziomo, przy paneli stojącym włókna mają orientację pionową co też wpływa na współczynniki pochłaniania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

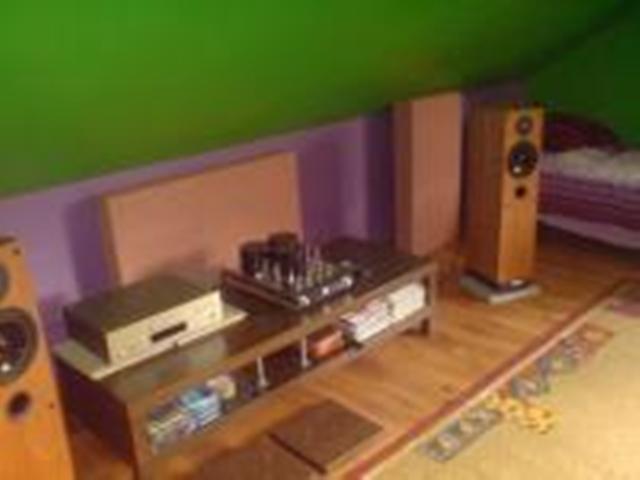

Witam napiszę pokrótce,jak obiecałem, jaki zmiany nastąpiły po wstawieniu paneli z isover pt 80. Największa zmianą jaka się mi zobrazowała, to przede wszystkim, ogromnie poprawiła się scena w głąb,słychać jak instrumenty i lokalizacja ich jest wyrażna. Następnie przestrzenność sceny... jest przepiękna, no bravo!!-Muzyka nabrały okłady,zrobiło się... bardzo spokojnie, już nic się nie wyrywa do przodu,wszystko takie zrównoważone...- coś nadzwyczajnego!.Poprawa istotna , też w zakresie niskotonowym,bas jest bardziej zdyscyplinowany,i słychać jak nisko schodzi-,jego barwność teraz jest lepsza.Ogólnie rzecz biorąc,to na początku długo się zastanawiałem nad panelami,jakoś bez przekonania,ale teraz wiem,że wprowadzają dużżżże zmiany,ale przesadzić też nie można,a tak na koniec ten spokój,ta harmonia... pa pozdrawiam.

Edytowane 28 Października 2012 przez zbyniu 360

[Imacman]

Odświeżę trochę wątek - zachęcam do wpisów osoby, które zbudowały panele akustyczne niekoniecznie z wełny mineralnej. Mile widziane zdjęcia oraz opisy, co "wniosły" w/w ustroje do przekazu muzycznego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Zapewne za niedługo wielu forumowiczów będzie mogło pochwalić się nowymi rozpraszaczami w swych pokojach w formie tradycyjnego zielonego drzewka iglastego :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Zapewne za niedługo wielu forumowiczów będzie mogło pochwalić się nowymi rozpraszaczami w swych pokojach w formie tradycyjnego zielonego drzewka iglastego :-)



Wątek jest o panelach pochłaniających i takie tu są mile widziane. Sądzę, ze kwiatowych ustrojów tu już nie będzie. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość zbyniu 360]

To może zamiast kwiatkow ,powinienem dac po dwa panele. Z wełny isover na ściany boczne... Tylko czy to dobrze by było... Kolumny są oddalone dość daleko tych ścian bocznych...?

Edytowane 25 Listopada 2012 przez zbyniu 360

[Gość zbyniu 360]

To kwiatki najlepsze...

[Gość zbyniu 360]

na szerokosci bazy stereo ,chcialbym zastosowac welné isover pt 80,o grubosci 5cm,czy taka jest...?,chcialbym ja zamontowac na skosnym suficie,ale jak przykleic...? czym ja zabezpieczyc,jaj ja zamontowac,jak ja uksztaltowac ,tak aby rozpraszala tez jednoczesnie...?

[Imacman]

chcialbym ja zamontowac na skosnym suficie,ale jak przykleic...? czym ja zabezpieczyc,jaj ja zamontowac,jak ja uksztaltowac ,tak aby rozpraszala tez jednoczesnie...?



Zbyszek, za bardzo kombinujesz. Bez pomiaru nie ładuj tyle wełny, bo nie wiesz jak to wpłynie na czas pogłosu dla całego pasma słyszalnego. Wycięcie jednych częstotliwości uwypukla inne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

Zbyniu, znalazłem 4cm, 5cm, 6cm, 10cm, 15cm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zabezpieczyć przed pyleniem np spryskać środkiem do gruntowania ścian lub wodnym roztworem kleju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czolgista778]

Nie jest źle :) - ustaw panele 10 cm od ściany, a "zwiększy" się ich skuteczność. Płyta z tyłu ograniczy w pewnym stopniu pochłanianie wyższych częstotliwości. Niskie częstotliwości przejdą przez płytę bez przeszkód. Dobra robota.

O widzisz Imacman właśnie miałem pytać po co ten odstęp od ściany, pokój mam mały więc każdy cm jest tu na wagę złota. Najbardziej zależy mi na rejonie 50-300Hz bo słyszę wyraźnie że dudni.



Mam 3 duże corner bass traps i zastanawiam się czy odsunięcie ich coś da.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Mam 3 duże corner bass traps i zastanawiam się czy odsunięcie ich coś da.



Zrób to i posłuchaj, lepiej jeszcze było by zrobić pomiar.
