Budowa panela absorbującego na bazie wełny mineralnej

Recommended Posts

No to powiem ci tak wełny dasz 10cm a pianki bys musiał dać z 2metry grubości może wtedy by było porównywalnie, no to kup panele sklepów jest masę.



Metody zabezpeczenia wełny sa dwie albo folia albo jaka agrwłówknina wata jest w ramie z tylu zabita płyta przeważnie hdf a na to naciagniety material obiciowy.



Na jednym z forum czytałem ze facem wiał cały pokój w wacie mierzyl pylenie i wyniki miał zerowe.

Edited by bl4ck
  • Like 1

Share this post


Link to post
Share on other sites

Metody zabezpeczenia wełny sa dwie albo folia albo jaka agrwłówknina

Jest jeszcze trzecia. Spryskanie wełny przed obiciem materiałem rozcieńczonym z wodą klejem do drewna np. wikol przy użyciu zwykłego spryskiwacza.

Share this post


Link to post
Share on other sites

No tak też coś o tym słyszałem w tym i foliowym wariancie na pewno wplyniemy na pochłanianie wyższych częstotliwości panel nie będzie ich tak pochłaniać tak przynajmniej mi sie wydaje.



Share this post


Link to post
Share on other sites

Ja owinalem moje absorbery/welne flizelina dostepna w sklepie OBI w dziale ogrodowym (do wykladania na ziemi -> zapobiega chwastom). Sa biale i czarne

Edited by xajas

Share this post


Link to post
Share on other sites

Wg mnie najlepiej kupić fizelinę w sklepie z materiałami z klejem jednostronnym i przyprasować ją do wełny gorącym żelazkiem.

Share this post


Link to post
Share on other sites

Ja owinalem moje absorbery/welne flizelina dostepna w sklepie OBI w dziale ogrodowym (do wykladania na ziemi -> zapobiega chwastom). Sa biale i czarne



Przy przemalowalowaniu scian wykorzystalem okazje "udokumentowania" ustawienia paneli, ktore znikna za rozciagnieta kotare



Edited by xajas

Share this post


Link to post
Share on other sites

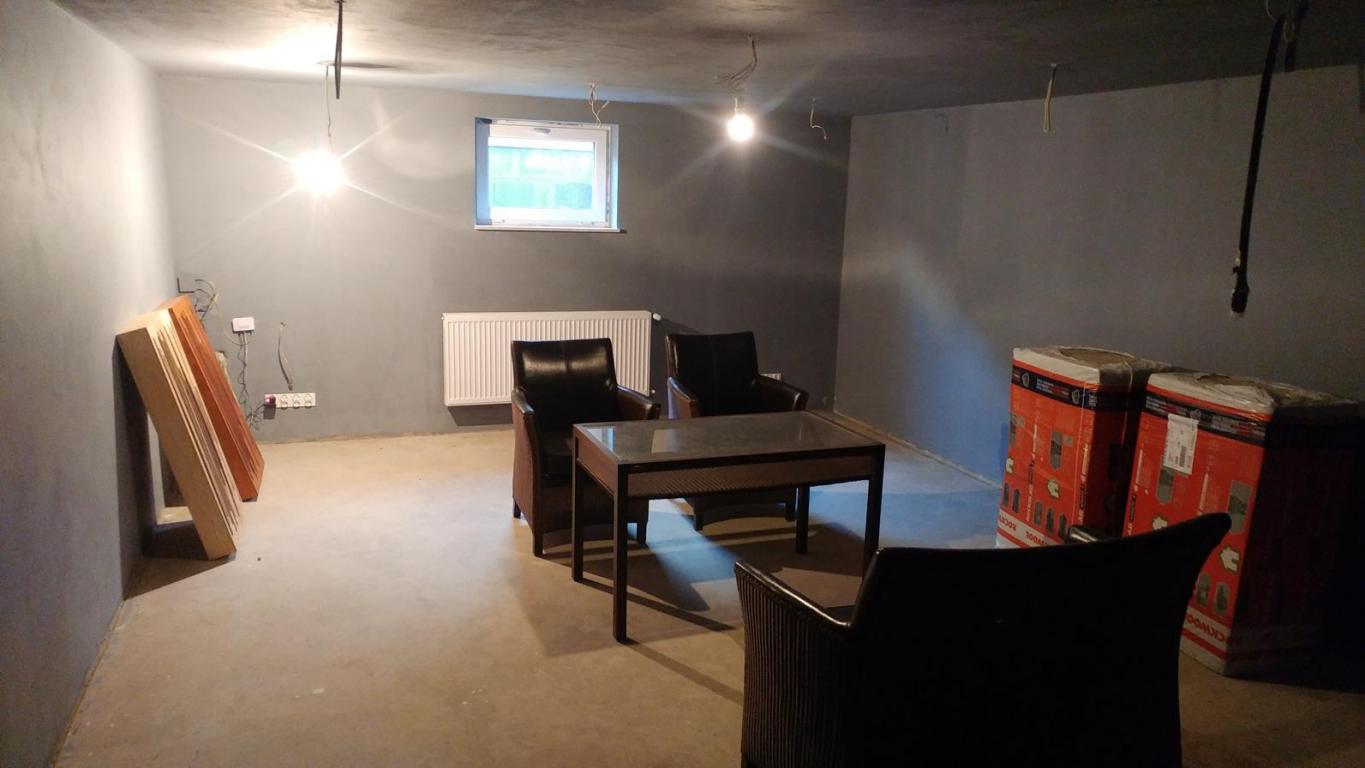

Widzę, że to jest w piwnicy :) Również buduje teraz salę w piwnicy,

W sumie z ta kotara to nawet ciekawy pomysł.



http://www.audiostereo.pl/budowa-salonu-30m2-tylko-pod-audio-i-kino-domowe-od-podstaw_131622.html


Kolumny: Xavian XN360 ::: Wzmacniacz: VTL MB 185 Series 2 Monoblock ::: PRE: Lamm LL2.1 :: DAC: Audiobyte Black Dragon ::: IC: Audioquest SKY DBS 72V, Van Den Hul The D-102 III XLR Głośnikowe: MIT MH 750E PLUS 2x3m, Coaxial: Apogee Wyde Eye + WBT Nextgen 0110Cu::: Zasilające: Shunyata Sidewinder + 3x Wireworld stratus 5.2 : MIT MH 750E PLUS 2x3m, Ekran: 120" Projektor: Benq W1070::: Amplituner: Denon AVR X3300 Kolumny Dolby Atmors 5.1.2: Focal Chorus 826V (front), 705V (tył, sufit), CC800V (centralny), SW800V (Subwooferr)

Share this post


Link to post
Share on other sites

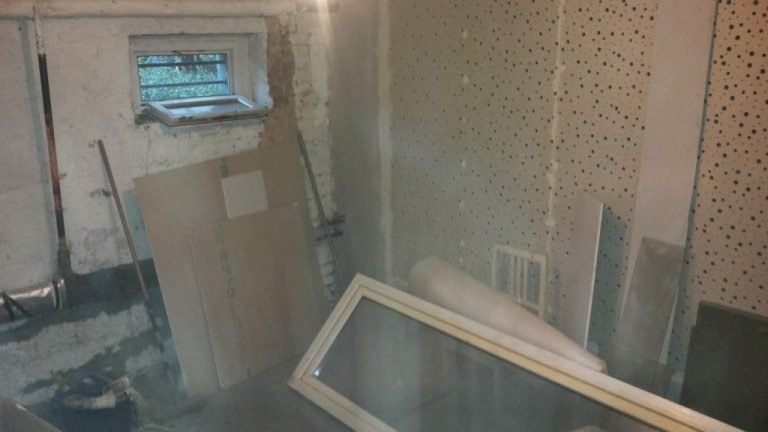

Też piwnica ;)

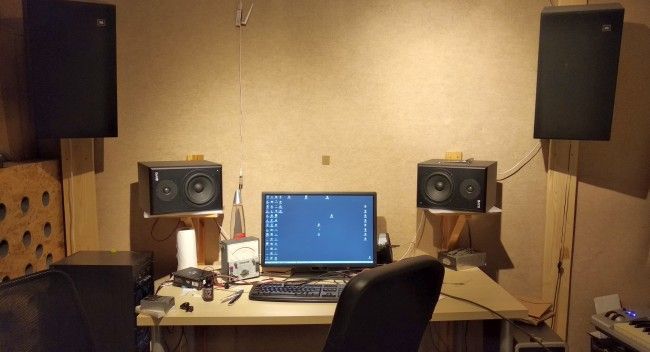

Przód - cała ściana w panelach 5cm, bo piwnica malutka ;)

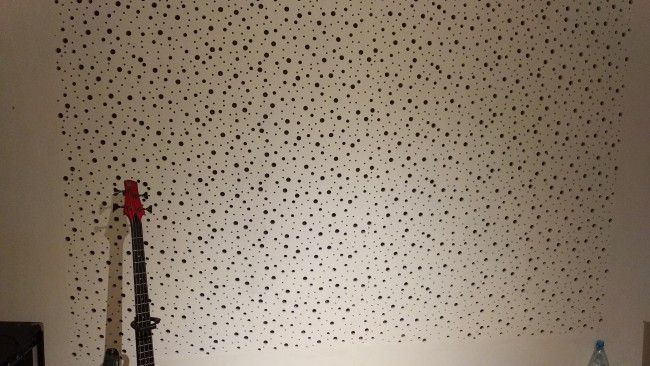

Tył - gipsokarton z dziurami, czyli nic ;)





nagrywamy.com

Share this post


Link to post
Share on other sites
Przód - cała ściana w panelach 5cm, bo piwnica malutka ;)





O , o, o powoli!



widze na zdjeciu cala nie rozpakowana paczke welny.



Zanim ja rozpakujesz, czy masz mozliwosc zrobienia pomiaru poglosu z ta paczka ustawiona w kacie i bez paczki.



W moich "kregach" audiofanatykow jest zalecane ustawienie w kazdym kacie pomieszczenia dwoch nie rozpakowanych pakietow (jeden na drogim) jako absorber basu -> ale prawdziwego basu (<50hz). Cienkie warstwy/plyty welny sa zupelnie bez efektu w zakresie dolnego basu

Edited by xajas

Share this post


Link to post
Share on other sites

Kolego ja mam takie dwie paczki, ale nie mam skoncozne pokoju, a właśnie trzymam je z myślą co Ty planujesz. Chce je chyba ładnie obić, ale zobacze czy coś to da. ]XAJAS, a nie lepiej będzie może wypożyczyc z castoramy sprawdzić, a jak nic nie da to oddać> Ja niestety kupiłem prędzej i już nic nie zrobię, ale jak masz sprzet to sie pobaw,


Kolumny: Xavian XN360 ::: Wzmacniacz: VTL MB 185 Series 2 Monoblock ::: PRE: Lamm LL2.1 :: DAC: Audiobyte Black Dragon ::: IC: Audioquest SKY DBS 72V, Van Den Hul The D-102 III XLR Głośnikowe: MIT MH 750E PLUS 2x3m, Coaxial: Apogee Wyde Eye + WBT Nextgen 0110Cu::: Zasilające: Shunyata Sidewinder + 3x Wireworld stratus 5.2 : MIT MH 750E PLUS 2x3m, Ekran: 120" Projektor: Benq W1070::: Amplituner: Denon AVR X3300 Kolumny Dolby Atmors 5.1.2: Focal Chorus 826V (front), 705V (tył, sufit), CC800V (centralny), SW800V (Subwooferr)

Share this post


Link to post
Share on other sites

Na razie mam wiele innych "projektow" do zakonczenia, ale podejzewam, ze kiedys to wyprobuje. Co prawda mie mam miejsca/szerokosci na cala paczke ale ta welna to groszowa sprawa wiec sprobowac warto.



Przy twoim pomieszczeniu (bardzo podobnym do mojego) bedziesz mial identyczne problem jak ja (mody przy 27-29Hz i ok 80Hz)



wiecej na temat tutaj



http://www.audiostereo.pl/symulacja-akustyki-przy-uzyciu-double-bass-array_141002.html







Share this post


Link to post
Share on other sites

Oj widze bardzo ciekawy, ale i skomplikowany temat.

Rozumiem, że nadal walczysz i jeszcze nie masz dobrego efektu?


Kolumny: Xavian XN360 ::: Wzmacniacz: VTL MB 185 Series 2 Monoblock ::: PRE: Lamm LL2.1 :: DAC: Audiobyte Black Dragon ::: IC: Audioquest SKY DBS 72V, Van Den Hul The D-102 III XLR Głośnikowe: MIT MH 750E PLUS 2x3m, Coaxial: Apogee Wyde Eye + WBT Nextgen 0110Cu::: Zasilające: Shunyata Sidewinder + 3x Wireworld stratus 5.2 : MIT MH 750E PLUS 2x3m, Ekran: 120" Projektor: Benq W1070::: Amplituner: Denon AVR X3300 Kolumny Dolby Atmors 5.1.2: Focal Chorus 826V (front), 705V (tył, sufit), CC800V (centralny), SW800V (Subwooferr)

Share this post


Link to post
Share on other sites







O , o, o powoli!



widze na zdjeciu cala nie rozpakowana paczke welny.



Zanim ja rozpakujesz, czy masz mozliwosc zrobienia pomiaru poglosu z ta paczka ustawiona w kacie i bez paczki.



W moich "kregach" audiofanatykow jest zalecane ustawienie w kazdym kacie pomieszczenia dwoch nie rozpakowanych pakietow (jeden na drogim) jako absorber basu -> ale prawdziwego basu (<50hz). Cienkie warstwy/plyty welny sa zupelnie bez efektu w zakresie dolnego basu



Jasne, ale to są stare zdjęcia ;)

Generalnie jak widać też to pobieżnie sprawdzałem, ale oczywiście wełna w rogu jest mało skuteczna. Wszyscy dają ją w róg, bo mają miejsce i pułapki basowe są przecież w rogach - tak, ale ciśnieniowe a nie gradientowe jak wełna. To jest miejsce na strojoną pułapkę, która obecnie tam jest.


nagrywamy.com

Share this post


Link to post
Share on other sites

Rozumiem, że nadal walczysz i jeszcze nie masz dobrego efektu



Z DBA jeszcze nie zaczalem, najpierw musze skonczyc te glowne glosniki, ale juz powowli "symuluje" te tylne



...pułapki basowe są przecież w rogach - tak, ale ciśnieniowe a nie gradientowe jak wełna. To jest miejsce na strojoną pułapkę, która obecnie tam jest.



ano wlasnie, mnie tez sie to wydaje podejzane.



Dawno temu mialem juz w tych katach pulapki, ale byly za male.


Edited by xajas

Share this post


Link to post
Share on other sites

Czy te pułapki basowe mogą być wypełnione wełną czy muszą być puste?


Kolumny: Xavian XN360 ::: Wzmacniacz: VTL MB 185 Series 2 Monoblock ::: PRE: Lamm LL2.1 :: DAC: Audiobyte Black Dragon ::: IC: Audioquest SKY DBS 72V, Van Den Hul The D-102 III XLR Głośnikowe: MIT MH 750E PLUS 2x3m, Coaxial: Apogee Wyde Eye + WBT Nextgen 0110Cu::: Zasilające: Shunyata Sidewinder + 3x Wireworld stratus 5.2 : MIT MH 750E PLUS 2x3m, Ekran: 120" Projektor: Benq W1070::: Amplituner: Denon AVR X3300 Kolumny Dolby Atmors 5.1.2: Focal Chorus 826V (front), 705V (tył, sufit), CC800V (centralny), SW800V (Subwooferr)

Share this post


Link to post
Share on other sites

ano wlasnie, mnie tez sie to wydaje podejzane.



Dawno temu mialem juz w tych katach pulapki, ale byly za male.



Niestety, ponieważ to moje kolejne pomieszczenie, to chciałem być mądry i popełniłem spory błąd - w postaci dużej pułapki. Niby OK, ale skrzynia wysokości 150cm i głębokości 60cm jest ogromna i do przestawienia trzeba prosić potomstwo ;) Zdecydowanie polecam nawet trzy sztuki mniejsze. To obok pułapki to są dwa aeony jeden na drugim, a otwory to rynny 6cm ;)






Teraz to pomieszczenie wygląda trochę lepiej, ale ciągle walczę, głównie z brakiem czasu, więc zajął piwnicę syn i wali z kolesiami heavymetal ;)

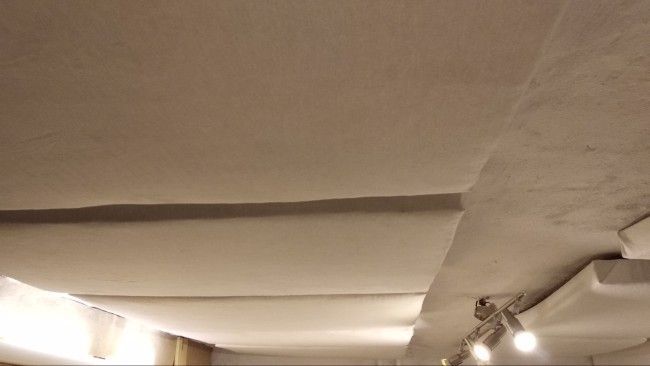

Żeby było na temat, to panele sufitowe są opisane tu:

https://nagrywamy.com/2015/07/17/panele-akustyczne-z-welny-mineralnej-rockslab-cz-1/

https://nagrywamy.com/2015/08/05/panele-akustyczne-z-welny-mineralnej-rockslab-cz-2/

kurcze, ponad trzy lata temu...



Czy te pułapki basowe mogą być wypełnione wełną czy muszą być puste?



I tak i nie. Wprawdzie nie ten wątek, ale może się przyda. To są pułapki rezonansowe, więc nie powinny być tłumione, bo to zmniejsza ich skuteczność. Po drugie wytłumienie zwiększa pozornie pojemność skrzyni, więc zmienia strojenie. Z drugiej strony trochę wytłumienia nieco rozmywa szczyt, czyli strojenie nie musi być tak dokładne, a i tak trzeba je po wykonaniu nastroić, bo nigdy dobrze nie wyjdzie. Ja do większych pułapek daję jeden panel (do mniejszych pół) akupłyty w folii, tak żeby było, ale nie za dużo ;)

O pułapkach też mam na blogu, rezonatory typu honeycomb są bardzo dobrym pomysłem i przy okazji są proste do wykonania.


nagrywamy.com

Share this post


Link to post
Share on other sites

Wedlug jakiego wzoru wyliczyles parametry tych resonatorow Helmolza:

- pojemnosc

- przekroj BR

- dlugosc BR



Interesuja mnie dwie czestotliwosci 29Hz i 86Hz (mody pomieszczenia)

Zestrojenie bardzo waskopasmowe czyli najlepiej bez wypelnienia.

Do dyspozycji mam wolna przestrzen 2 x 180L (dwa katy miedzy regalem a sciana). To nie jest duzo, ale stoja "puste"

Moj plan:

2 skrzynki 90L na 86Hz

2 skrzynki 90L na 29Hz

Edited by xajas

Share this post


Link to post
Share on other sites

Panie @przemak a dlaczego jak podaje wyliczenia z twojego postu https://nagrywamy.com/2013/03/01/adaptacja-akustyczna-czesc-11-strojona-pulapka-basowa/






wychodzi mi totalny inny wynik hmmm





@xajas w linku wyżej do bloga masz link do arkusza kalkulacyjnego do wyliczeń.

Edited by bl4ck

Share this post


Link to post
Share on other sites

Wedlug jakiego wzoru wyliczyles parametry tych resonatorow Helmolza:



Wzory, a raczej arkusz jest jak wyżej na moim blogu.



wychodzi mi totalny inny wynik hmmm



Bo wpisałeś 49 rurek a nie 24 jak ja ;)



Generalnie te wyliczenia są tak średnio dokładne, zwykle po pomiarach wychodzi, że jedną rurkę trzeba dołożyć, i tak nieźle ;) To widać na tych moich zdjęciach, że są dowiercane i tak dziwnie to wygląda.





nagrywamy.com

Share this post


Link to post
Share on other sites

Aaaa myślałem że ilość rurek też wylicza i tego nie ruszałem :D musisz sprawdza się to? kurde mam problem z ~ 47hz może być coś takiego zbudował i schował za zasłonę ... tylko u mnie głębokość to max 15 cm wtedy.

Share this post


Link to post
Share on other sites

Sprawdza się. Mała skrzynka - mała skuteczność. Ale IMO bardzo warto, nawet małą.


nagrywamy.com

Share this post


Link to post
Share on other sites

Ma znaczenie materiał użyty płyta wiórowa a może mdf?

Zastanawia mnie średnica dziur ilość i ich wpływ na efektywność.

Share this post


Link to post
Share on other sites

IMO materiał nie ma większego znaczenia. Ten arkusz niestety działa w drugą stronę, to znaczy jakby metodą prób i błędów, ale w sumie tez można tak. Natomiast co ciekawe ilość, powierzchnia i inne parametry same się sprytnie bilansują. To znaczy - zależy nam na dużej efektywności czyli dużej powierzchni otworów i dużej masie w nich czyli dużej długości rurek. Wtedy przy zbyt małej skrzynce wyjdzie nam zbyt wysoka częstotliwość i żeby ją zmniejszyć będziemy musieli albo zwiększyć skrzynię albo zmniejszyć ilość rurek.


nagrywamy.com

Share this post


Link to post
Share on other sites

Czyli najlepiej od razu zabudowac „na wyrost“ o kilka rurek za duzo, zrobic pomiary i zatykac powoli az czestotliwosc rezonansowa spadnie do wymaganej

Share this post


Link to post
Share on other sites

Czyli najlepiej od razu zabudowac „na wyrost“ o kilka rurek za duzo, zrobic pomiary i zatykac powoli az czestotliwosc rezonansowa spadnie do wymaganej



Na przykład.


nagrywamy.com

Share this post


Link to post
Share on other sites

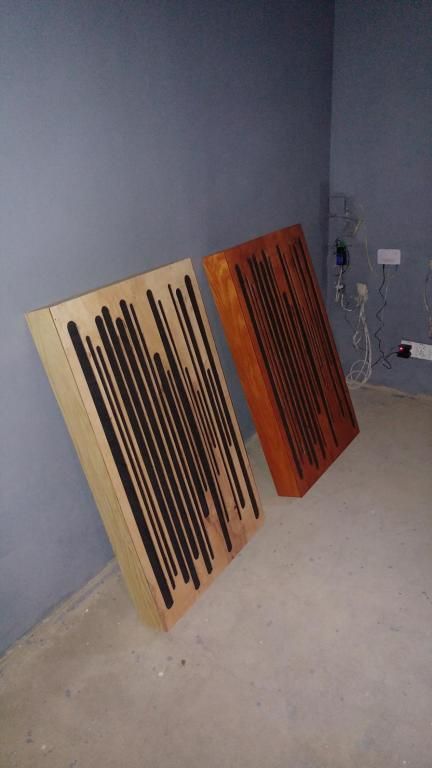

Co myslicie o takich panelach - mam takie zamówione nie wiem jaki kolor wybrać i czy w rogu tez moge wstawić mniej więcej w ten sposób jaki jest czy zrobić taki graniastosłup o podstawie trójkąta?






Kolumny: Xavian XN360 ::: Wzmacniacz: VTL MB 185 Series 2 Monoblock ::: PRE: Lamm LL2.1 :: DAC: Audiobyte Black Dragon ::: IC: Audioquest SKY DBS 72V, Van Den Hul The D-102 III XLR Głośnikowe: MIT MH 750E PLUS 2x3m, Coaxial: Apogee Wyde Eye + WBT Nextgen 0110Cu::: Zasilające: Shunyata Sidewinder + 3x Wireworld stratus 5.2 : MIT MH 750E PLUS 2x3m, Ekran: 120" Projektor: Benq W1070::: Amplituner: Denon AVR X3300 Kolumny Dolby Atmors 5.1.2: Focal Chorus 826V (front), 705V (tył, sufit), CC800V (centralny), SW800V (Subwooferr)

Share this post


Link to post
Share on other sites

Jeśli mam być szczery, to panel BAD lepszy. Opisany wielokrotnie i wiesz czego możesz się spodziewać. Tutaj taka mała loteria
