Mikrofon elektretowy jak podłączyć?

Krzysztof Kam. · 1 Marca 2012

Witam kupiłem mikrofon elektretowy oraz wzmacniacz mikrofonowy i mam problem z podłączeniem a nie chce nic uszkodzić. mikrofon marki velleman a wzmacniacz pochodzi z kitu AVT

VT2392B

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomq88 · 1 Marca 2012

Mikrofon podłączasz do wejścia wzmacniacza operacyjnego, a wyjście wzmacniacza operacyjnego do wejscie "line-in" karty dzwiekowej.

Chyba, że "problem z połączeniem" oznacza co innego, ale wtedy napisz dokłądnie o co chodzi.

Krzysztof Kam. · 1 Marca 2012

problem w rozpoznaniu pinów na mikrofonie, ma dwa druciki i blasze (blaszka to masa) a dwa piny?

tomq88 · 1 Marca 2012

Tu jest wszsytko ładnie opisane, a na dodatek okraszone zdjęciami -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

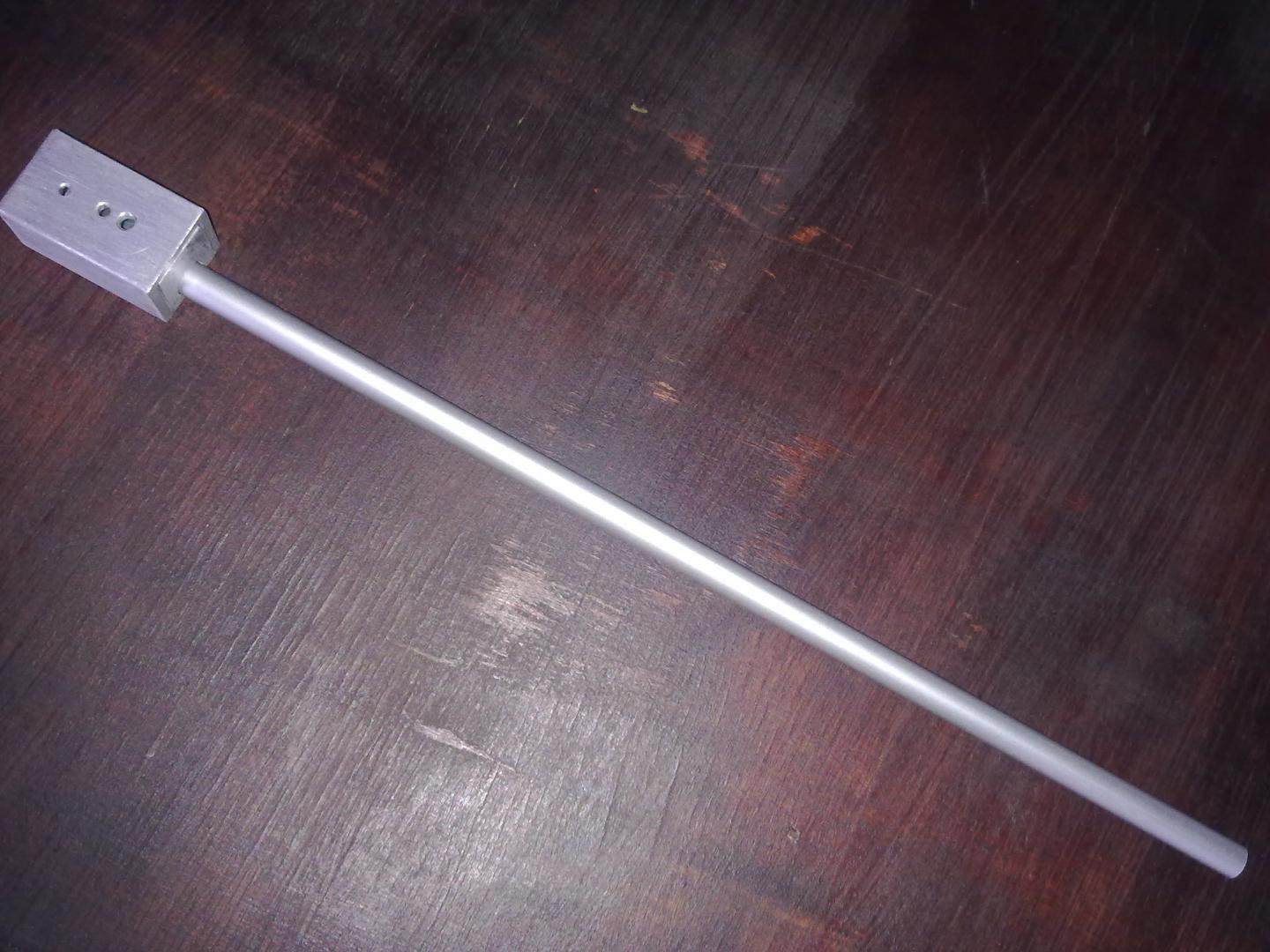

Rurkę można dać nieco dłuższą niż 30 cm, żeby mikrofon nie "łapał" odbić od statywu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzysztof Kam. · 1 Marca 2012

tak wygląda kapsułka, gdzie jest sygnał a gdzie zasilanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1 Marca 2012

Do czego chcesz używać tego mikrofonu?

Krzysztof Kam. · 2 Marca 2012

Aha czyli 2 zewrzeć z masą mikrofonu?

do pomiarów choć nie jest najlepszy.

2 Marca 2012

Sprawdź multimetrem jakie są opory między końcówkami mikrofonu.

Krzysztof Kam. · 2 Marca 2012

Sprawdzałem tylko brzęczkiem. A omomierzem zmierzę dopiero jak będę w domu czyli poniedziałek.

Krzysztof Kam. · 6 Marca 2012

Rezystancja pomiędzy końcówkami wynosi 1263 ohma a masa jest całkowicie odizolowana więc masę podłączę do ekranu razem z jedną końcówką, powinno być dobrze ?

6 Marca 2012

Będzie ok

Jeśli mikrofon miałby być połączony z przedwzmacniaczem długim przewodem, to wtedy warto użyć kabla dwużyłowego w ekranie i sygnał oraz masę puścić żyłami, a ekran podłączyć do obudowy mikrofonu i do masy przy przedwzmacniaczu.
