Amatorskie zestawy pomiarowe wykorzystywane w adaptacjach akustycznych.

Recommended Posts

Trudno powiedziec :-)

obydwa uzywaja kapsulke 6mm (chociaz Dayton wyglada na „szczuplejszy“) obydwa sa kalibrowane i mierza to samo pasmo.

„na jedno wychodzi“ :-)

Mysle ze obydwoma mozna znakomicie mierzyc.

ja mam UMIK-1

Share this post


Link to post
Share on other sites




dlaczego przy obu kolumnach następuje tak drastyczna zmiana na dole ? bas praktycznie ginie..

Edited by fetek

Share this post


Link to post
Share on other sites
11 godzin temu, fetek napisał:




dlaczego przy obu kolumnach następuje tak drastyczna zmiana na dole ? bas praktycznie ginie..

Mody pomieszczenia.

Fale odbite nakladaja sie na fale bezposrednie i sie albo dodaja -> 58Hz 85Hz 135Hz („Dudnienie“) albo nawzajem „wylanczaja“ 70Hz 90Hz 125Hz

ten rozklad jest zalezny od rozmiarow pomieszczenia i miejsca siedzenia

Edited by xajas

Share this post


Link to post
Share on other sites
xavian
5 godzin temu, xajas napisał:

Mody pomieszczenia.

Fale odbite nakladaja sie na fale bezposrednie i sie albo dodaja -> 58Hz 85Hz 135Hz („Dudnienie“) albo nawzajem „wylanczaja“ 70Hz 90Hz 125Hz

ten rozklad jest zalezny od rozmiarow pomieszczenia i miejsca siedzenia

nie wszystkie, część zawirowań powoduje 100l sub stojący za kolumnami. Bardziej chodziło mi o to co się dzieję poniżej 60hz, wszystko leci na pysk, dlaczego ? podłączenie kolumny odwrotnie praktycznie niczego nie zmienia.

Share this post


Link to post
Share on other sites

dla kontroli (czy system pomiarowy wlasciwie dziala) zrob pomiary

1.  near field, czyli mikrofon kilka centymetrow od membrany subwoofera.

2. przesun mikrofon np. o 1m do przodu

3. pomiar po wylaczeniu subwoofera

Edited by xajas

Share this post


Link to post
Share on other sites
8 minut temu, xajas napisał:

Co znaczy degraduje dol?

różnice miedzy L a R w zakresie 40-90hz to obecność skrzyni. Wystawisz i pomiar jest identyczny dla obu kolumn.

główne mody w tym miejscu to ~30 i ~60hz, 30 w całym pokoju, im dalej tylnej ściany tym mocniejsza.dołki 70-90hz to "szafa". Jak już wspominałem interesuje mnie totalny brak dołu, dlaczego się tak dzieje ? czy fala może się znosić tylko w tym zakresie ?

Share this post


Link to post
Share on other sites

Zrobiłem pierwszy pomiar, niestety tylko komórką. Planuję niebawem kupić umik-1.

Na razie wyszło mi coś takiego. Da się to jakoś przeanalizować?


Share this post


Link to post
Share on other sites

jaki sygnal uzyles jako wzorcowy sygnal pomiarowy?

Wyglada na to, ze mikrofon twojej komorki nie jest w stanie mierzyc pasma powyzej 7kHz. To samo moze odnosic sie do <100Hz

Pasmo 100-7.000Hz wyglada stosunkowo normalnie/typowo, nic dramatycznego.

Prawdziwe wyniki dostaniesz przy uzyciu REW i UMIK-1



Tutaj mozesz zobaczyc zalecany przebieg i korytarz/tolerancje dla dobrych zestawow glosnikowych mierzonych w miejscu odsluchu








Edited by xajas

Share this post


Link to post
Share on other sites



 Dzięki za odpowiedź.

1 godzinę temu, xajas napisał:

jaki sygnal uzyles jako wzorcowy sygnal pomiarowy?

Biały szum z youtube.

Pomiary robiłem przy ustawieniu 1.8m od ściany. W tej odległości puściłem z YT sygnał 60Hz i był ledwo słyszalny z pozycji kanapy. Dobrze słyszalny był przy podłodze i jak wstałem.

Jak dostawiłem kolumny na 1m od ściany to 60Hz było słychać z kanapy.

Sam już się pogubiłem jak to wszystko ogarnąć. Już od dawna latam z kolumnami po pokoju i coś nie mogę znależć optymalnego ustawienia.





Share this post


Link to post
Share on other sites

Bialy szum jest OK. Dla pewnosci (dla sprawdzenia czy mikro smartfona dzaiala poprawnie) zrob najpierw pomiar w poblizu (kilka centymetrow odleglosci) niskotonowego przetwornika. A dopiero potem w miejscu odsluchu (glowy/uszu). Porownaj oba pomiary.

Share this post


Link to post
Share on other sites
4 godziny temu, xajas napisał:

Dla pewnosci (dla sprawdzenia czy mikro smartfona dzaiala poprawnie) zrob najpierw pomiar w poblizu (kilka centymetrow odleglosci) niskotonowego przetwornika.

Pierwszy pomiar przy głośniku i kolejno głośniki odsunięte 1 metr od ściany i ostatni 1.8m od ściany.




Edited by filipdm

Share this post


Link to post
Share on other sites

W ten spadek o 40dB miedzy 100Hz a 10kHz nie za bardzo wierze. To wyglada bardziej na Pink Noise.

Odczekal bym az znajdziesz prawdziwy mikrofon





Share this post


Link to post
Share on other sites
18 minut temu, xajas napisał:

Co masz na mysli piszac 10Hz?

No przecież jak byk na screenie napisane 😉


nagrywamy.com

Share this post


Link to post
Share on other sites
2 minuty temu, xajas napisał:

tak rozumiem, ale na smartfonie?

A co za różnica, na czym? Fourier nie miał smartfona 😉


nagrywamy.com

Share this post


Link to post
Share on other sites

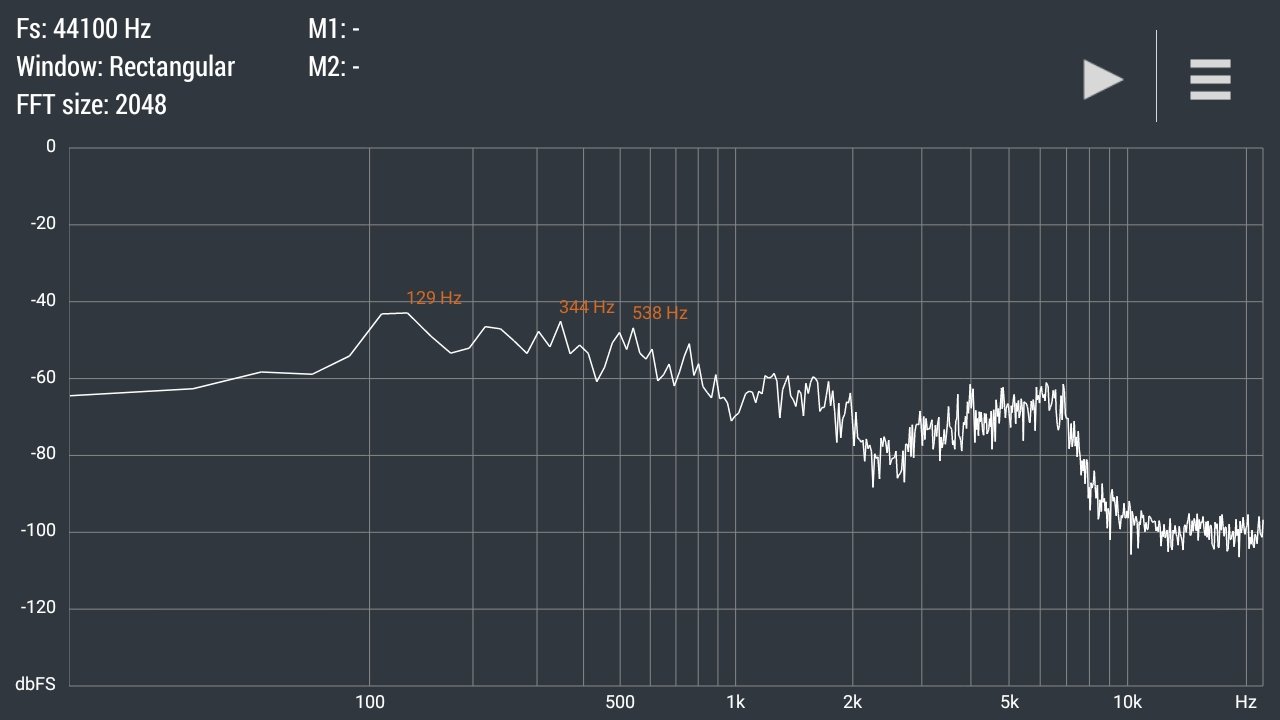

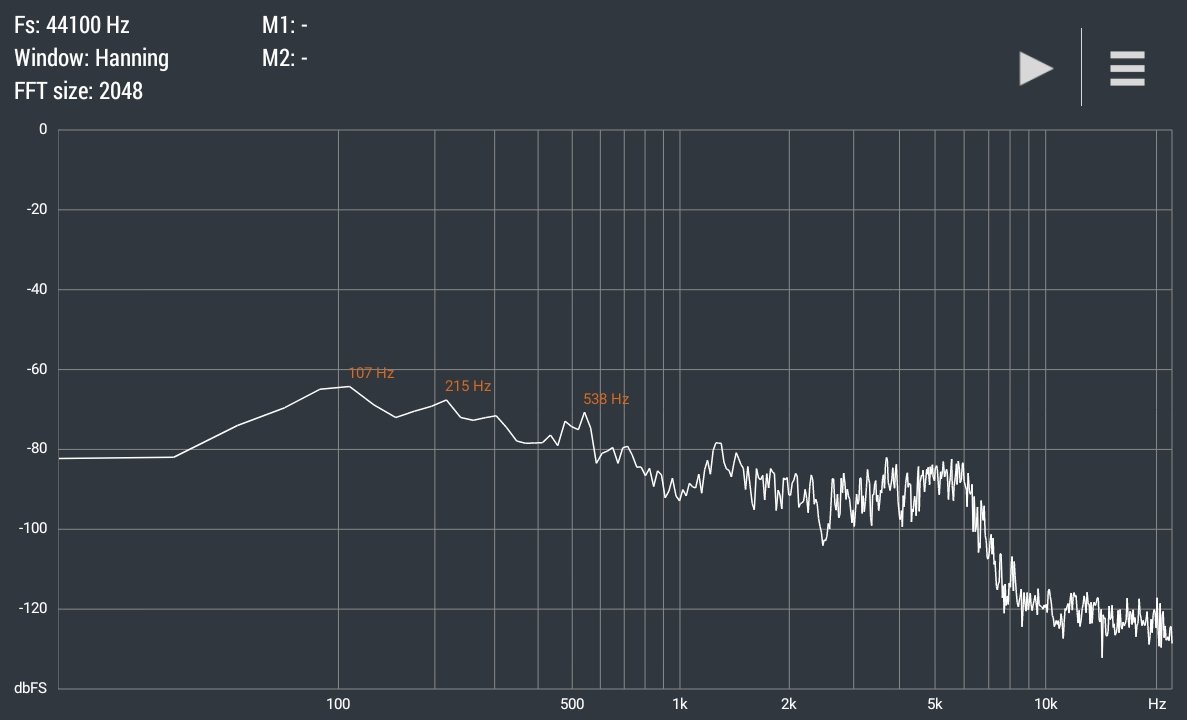

Zrobiłem jeszcze jeden pomiar innym telefonem. Kolumny 1 metr od ściany. Wyglada chyba podobnie jak poprzednie?

Mikrofon będzie teraz pierwszą rzeczą jaką będę chciał kupić.

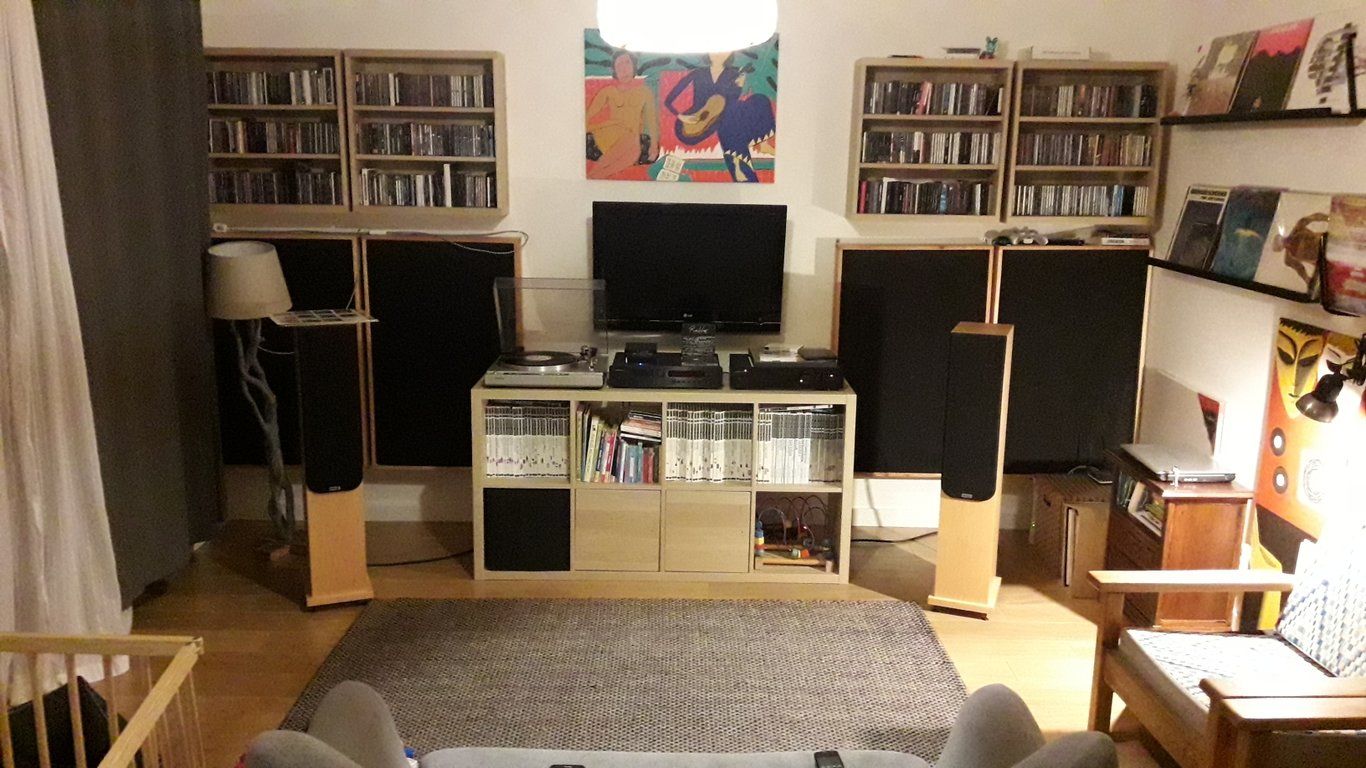

Dokładam fotkę mojego pokoju jak to u mnie wygląda i plan pokoju.




Edited by filipdm

Share this post


Link to post
Share on other sites

Mój xiaomi tnie poniżej 150Hz, więc to taka zabawa jest, podobnie jak z pomiarem głośności. Tak czy inaczej ustaw większe FFT Size, na maksa najlepiej, może coś zobaczysz. Proponuję też zamiast szumu ściągnąć lub wygenerować sweep (REW to umie) niezbyt szybki i nawet telefonem przegwizdać system włączając Peak Hold, będzie niewiele ale lepiej.


nagrywamy.com

Share this post


Link to post
Share on other sites
10 godzin temu, xajas napisał:

jaki sygnal uzyles jako wzorcowy sygnal pomiarowy?

Wyglada na to, ze mikrofon twojej komorki nie jest w stanie mierzyc pasma powyzej 7kHz. To samo moze odnosic sie do <100Hz

Pasmo 100-7.000Hz wyglada stosunkowo normalnie/typowo, nic dramatycznego.

Prawdziwe wyniki dostaniesz przy uzyciu REW i UMIK-1



Tutaj mozesz zobaczyc zalecany przebieg i korytarz/tolerancje dla dobrych zestawow glosnikowych mierzonych w miejscu odsluchu








Xajas co to za źródło tego wykresu. Fajnie wyglada. Dzięki za wykres. U mnie wyglada podobnie.  Gdzie można znaleźć więcej informacji.

Share this post


Link to post
Share on other sites
43 minuty temu, przemak napisał:

Proponuję też zamiast szumu ściągnąć lub wygenerować sweep (REW to umie) niezbyt szybki i nawet telefonem przegwizdać system włączając Peak Hold, będzie niewiele ale lepiej.

To by było ok do wykorzystania?

Share this post


Link to post
Share on other sites
Xajas co to za źródło tego wykresu. Fajnie wyglada. Dzięki za wykres. U mnie wyglada podobnie.  Gdzie można znaleźć więcej informacji.


znakomitym zrodlem jest ksiazka, ktora juz kilka razy polecalem

Share this post


Link to post
Share on other sites

Moja ulubiona App do „pomiarow na szybko“ na iPhona i iPada to RTA Audio Pro









Ma takze Peak hold do uchwycenia Sine Sweep



Share this post


Link to post
Share on other sites
