Amatorskie zestawy pomiarowe wykorzystywane w adaptacjach akustycznych.

Recommended Posts

Witam dostałem zestaw pomiarowy nr.1 po podłączeniu wszystkiego i włączeniu programu ciężko mi jest ustawić wspólne 12db jak w tourialu youtube a mianowicie w pokoju musiało by być bardzo głośno żebym uzyskał 12db może coś robie nie tak zle ustawiam coś na mikrofonie lub w ustawieniach robiłem już wszystko co było możliwe zmieniałem ustawienia itp. i nic nie pomaga co moge robić zle?

Share this post


Link to post
Share on other sites

nic nie pomaga co moge robić zle?



Masz włączonego RadioShack'a? Jak tak, to na jaki zakres go ustawiłeś?

Share this post


Link to post
Share on other sites

Masz włączonego RadioShack'a? Jak tak, to na jaki zakres go ustawiłeś?



włączony na zakres 110



Sa jeszcze opcje -WEIGHTING -USTAWIONE NA (A)

SLOW-DOWN-USTAWIONE NA FAST TAK JEST DOBRZE?



Sorki mialo byc:

SLOW lub FAST ustawione mam na fast

Share this post


Link to post
Share on other sites

W tego co pamiętam to 12db ustawialo się podczas kalibracji karty która trzeba zapetlic czyli bez mikrofonu. Podłączyć out w karcie z in w karcie jednym kablem. Zobacz dokładnie film kilka razy powoli lub pauzuj jak coś zrobisz i powoli jedź dalej. Po ustawieniu karty trzeba zapisać ten plik potem podłącza się mikrofon i dalej ustawia program przed pomiarem.

Share this post


Link to post
Share on other sites

włączony na zakres 110



Ja mam na 90dB. Tak jak napisał Maryjan, jak zrobisz tak jak na filmikach, musi działać.

Share this post


Link to post
Share on other sites

Ja mam na 90dB. Tak jak napisał Maryjan, jak zrobisz tak jak na filmikach, musi działać.



Ooo...Kurde a widzicie ja robiłem to odrazu z mikrofonem;-) Już zaczynam robić dalej;-)



Dzieki Panowie jak coś bede pisał jak rezultaty;-)



Więc po zapętleniu i wyłączeniy na karcie MONITOR na off jakoś sie udało a dokładniej na 12,7db i poszłem dalej

Następnie sprawdził hadromm wyszło 9,6db

Póżniej ustawiłem na main speakers tak jak na filmiku (check levels) i ustawiłem na 17,7db i dałem finish zapisałem plik i wyszedł taki zakres...

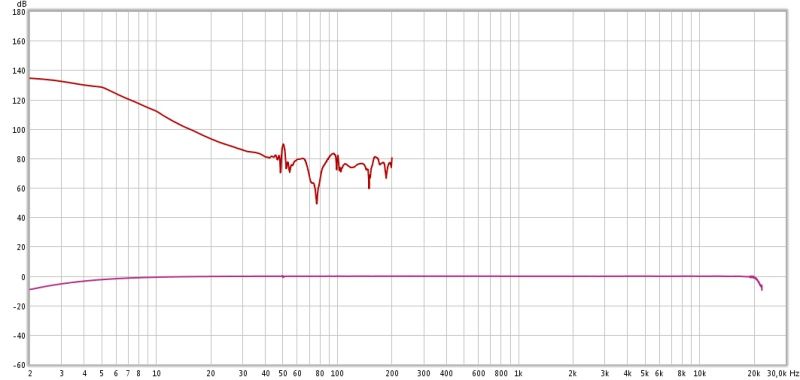

I po wrzuceniu pliku do mikrofonu i pomiarze wyszło coś takiego jak myślicie jest dobrze?

Do przesterowania zostało 3,6db



Więc po zapętleniu i wyłączeniy na karcie MONITOR na off jakoś sie udało a dokładniej na 12,7db i poszłem dalej

Następnie sprawdził hadromm wyszło 9,6db

Póżniej ustawiłem na main speakers tak jak na filmiku (check levels) i ustawiłem na 17,7db i dałem finish zapisałem plik i wyszedł taki zakres...I po wrzuceniu pliku do mikrofonu i pomiarze wyszło coś takiego jak myślicie jest dobrze?

Do przesterowania zostało 3,6db



Załączone miniatury

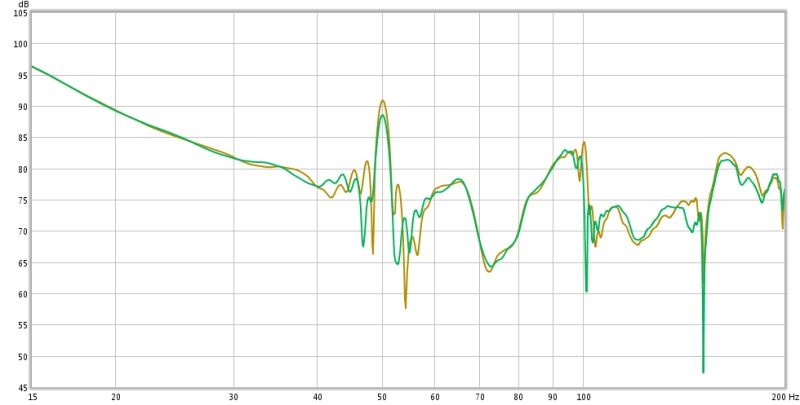

Teraz wykresy z panelami które robiłem ustawiłem jeden w miejscach pierwszych odbić;-)

Kolor żółty z panelem a zielony bez;-)




Share this post


Link to post
Share on other sites

Poprosimy wykres wodospadowy i ewentualnie spectralny. Pomiar zrób dla częstotliwości 20-250Hz i ewentualnie wykres czasu pogłosu - tak do 3,5kHz.

Edited by Imacman
  • Like 1

Share this post


Link to post
Share on other sites

Poprosimy wykres wodospadowy i ewentualnie spectralny. Pomiar zrób dla częstotliwości 20-250Hz i ewentualnie wykres czasu pogłosu - tak do 3,5kHz.



Z chęcia a mógłbyś mi napisać jak to zrobić bo jestem jeszcze zielony dopiero zaczynam z tym zabawe;-)

Share this post


Link to post
Share on other sites

Coś tu chyba nie wychodzi bo na 2hz masz 140db potem spada i zaczyna się wykres ... Jeśli mógłbym zasugerować założenie osobnego wątku żeby tu się skupić tylko na zestawach pomiarowych i tego typu rzeczach. Dziękuję.



Coś tu chyba nie wychodzi bo na 2hz masz 140db potem spada i zaczyna się wykres ... Jeśli mógłbym zasugerować założenie osobnego wątku żeby tu się skupić tylko na zestawach pomiarowych i tego typu rzeczach. Dziękuję.

Share this post


Link to post
Share on other sites

Z chęcia a mógłbyś mi napisać jak to zrobić bo jestem jeszcze zielony dopiero zaczynam z tym zabawe;-)



Było wiele razy opisywane. Dzisiaj już nie mam czasu Ci tego opisywać.

Share this post


Link to post
Share on other sites

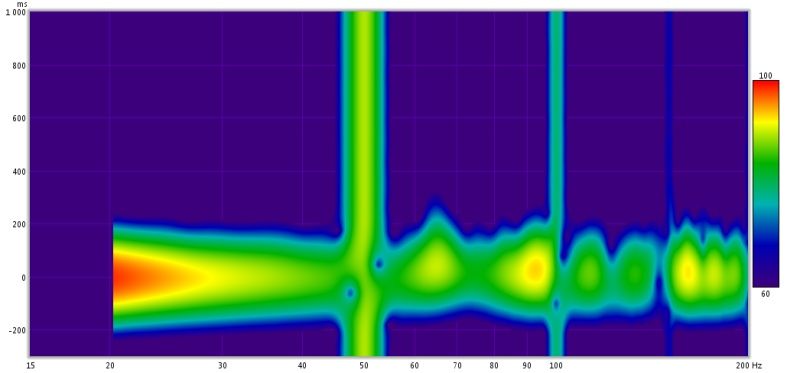

Masz przydźwięk sieciowy. Może masz źle połączone masy. Zmień zakres w Waterfall z 300 na 1000ms to będzie bardziej czytelne.


Ustroje dopasowane do Twego wnętrza.

facebook.com/AcousticL

www.AcousticLab.pl

Share this post


Link to post
Share on other sites

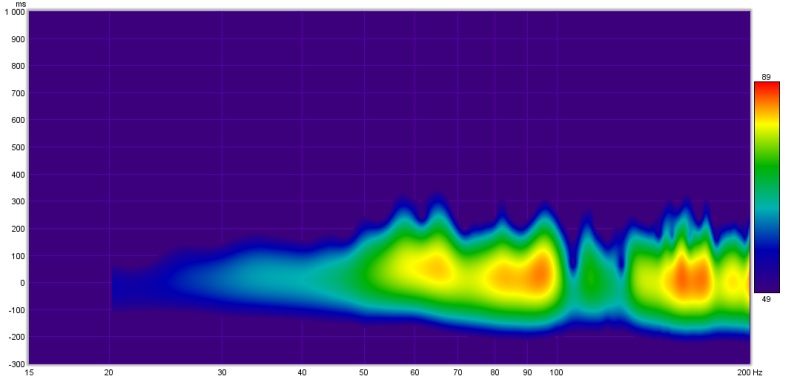

Zrobiłem jeszcze raz dokładnie krok po kroku z filmiku i teraz wyszlo coś takiego

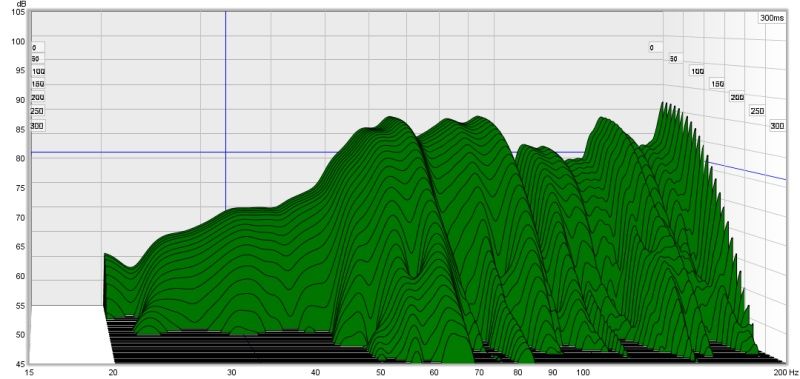

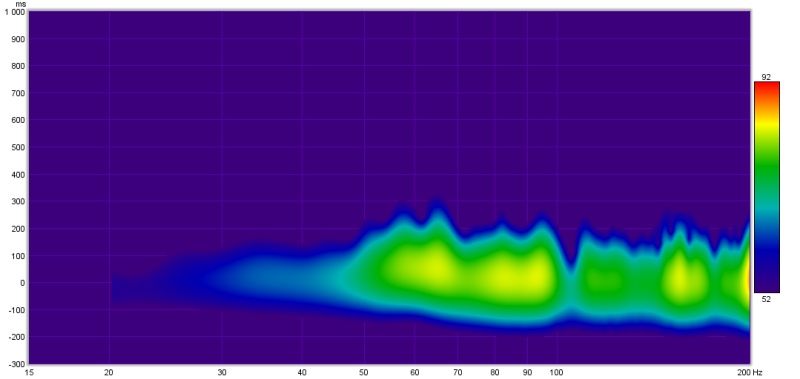

a waterfall:



Niewiem ale coś jest tutaj nie tak bo gdy podłącze karte do lapka włącze program i zapęle (L) do lewego i chcem ustawić równe 12db to w lapku musze dać 1% głośności i wtedy wychodzi 12,7db a gdy już podgłośnie na 2% w lapku to wykazuje mi 0,3db i strasznie cieżko jest to wyregulować na filmiku nie jest to tak oporne;-)



Share this post


Link to post
Share on other sites

A więc tak przełączyłem sie z całym sprzętem na kompa stacjonarnego i Xp i tam wszystko ładnie poszło tak jak na filmiku

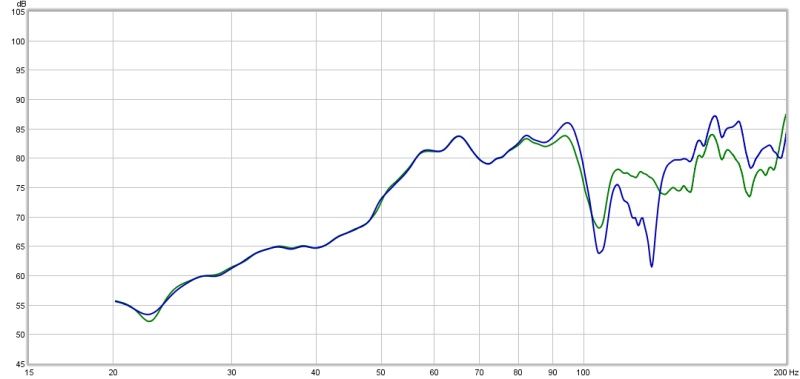

Zrobiłem pomiary z panelami które ustawiłem za kolumną w rogu pokoju i bez ale teraz czy ktoś pomoże mi to odczytać bo jakąś różnice tam widać ale czy na plus?



Zielone to z panelem a niebieskie bez;-)






Share this post


Link to post
Share on other sites

W char. powyżej 80Hz masz wyraźnie mniejsze odchyły z panelami. W RT masz powyżej 100Hz krótsze czasy pogłosu i nie ma takiego dużego dołu w okolicy 130Hz. A na Spectro to już wyraźnie widać że nie masz czerwonych plamek.


Ustroje dopasowane do Twego wnętrza.

facebook.com/AcousticL

www.AcousticLab.pl

Share this post


Link to post
Share on other sites

A więc tak przełączyłem sie z całym sprzętem na kompa stacjonarnego i Xp i tam wszystko ładnie poszło tak jak na filmiku

Zrobiłem pomiary z panelami które ustawiłem za kolumną w rogu pokoju i bez ale teraz czy ktoś pomoże mi to odczytać bo jakąś różnice tam widać ale czy na plus?





Przy tworzeniu wykresu wodospadowego ustaw większy Time Range niż masz obecnie. Zobaczysz wtedy jak daleko sięga ten rezonans z okolic 65Hz. Generalnie pomieszczenie nie jest złe ;)

  • Like 1

Share this post


Link to post
Share on other sites

Witam ponownie Dziś doszłem dlaczego tak sie działo na laptopie miałem podstawowe sterowniki windows 7 a potrzebowałem do karty 64bit asio po instalacji wyszło wszystko ładnie więc przedstawie jeszcze raz póżniej wykresy z panelami i bez tak samo dla jednej i drugiej kolumny żeby było już wszystko jasne to prośba do Imacmana na jak duży ustawić ten TIME Range?

Share this post


Link to post
Share on other sites

1000ms już o tym pisałem Tobie 6 postów wyżej.

Edited by Acoustic Lab

Ustroje dopasowane do Twego wnętrza.

facebook.com/AcousticL

www.AcousticLab.pl

Share this post


Link to post
Share on other sites

Ja wolę Time range - 1000ms i o tym cały czas mowa, a Window 300ms.


Ustroje dopasowane do Twego wnętrza.

facebook.com/AcousticL

www.AcousticLab.pl

Share this post


Link to post
Share on other sites

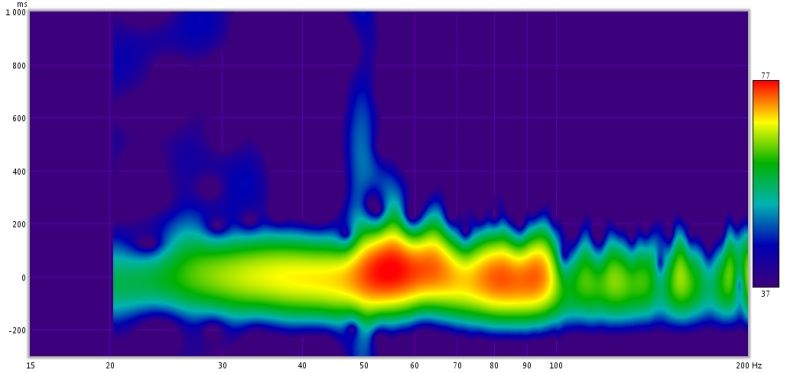

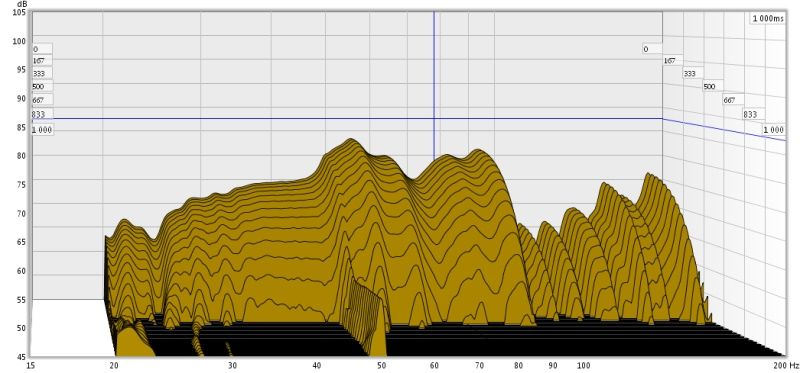

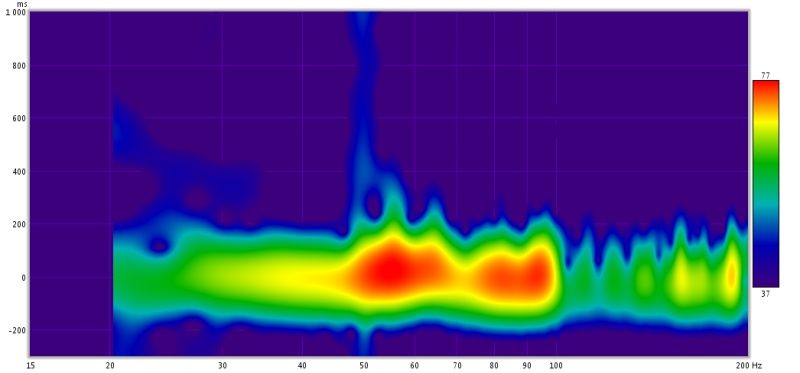

Więc Panowie zrobiłem jeszcze raz wszystko od początku usunełem ławe z miejsca odsłuchu wygoniłem kobiete na zakupy, ustawiłem stabilnie mikrofon idealnie z miejscem odsłuchu i zaczełem:



opisy pod zdjęciami;-)



Tu już chyba nie widać tak znaczącej poprawy?









Share this post


Link to post
Share on other sites

Po pierwsze masz przydźwięk sieciowy 50Hz, Po drugie nie jest tak źle założywszy ile zastosowałeś paneli. Po trzecie zaznacz w preferencjach wykresu Spectrogram Draw Contour oraz 3D - wykresy są czytelniejsze. Po czwarte, postaraj się, aby wykres pokazywał większy zakres dB (np 60 dB). Mam nadzieję, że generujesz sygnał z jednej kolumny?

Edited by Imacman
  • Like 2

Share this post


Link to post
Share on other sites

Po pierwsze masz przydźwięk sieciowy 50Hz, Po drugie nie jest tak źle założywszy ile zastosowałeś paneli. Po trzecie zaznacz w preferencjach wykresu Spectrogram Draw Contour oraz 3D - wykresy są czytelniejsze. Po czwarte, postaraj się, aby wykres pokazywał większy zakres dB (np 60 dB). Mam nadzieję, że generujesz sygnał z jednej kolumny?



Tak sygnał jest z jednej kolumny;-)

A co to jest przydżwięk sieciowy coś żle z ustawieniami czy to akustyka?

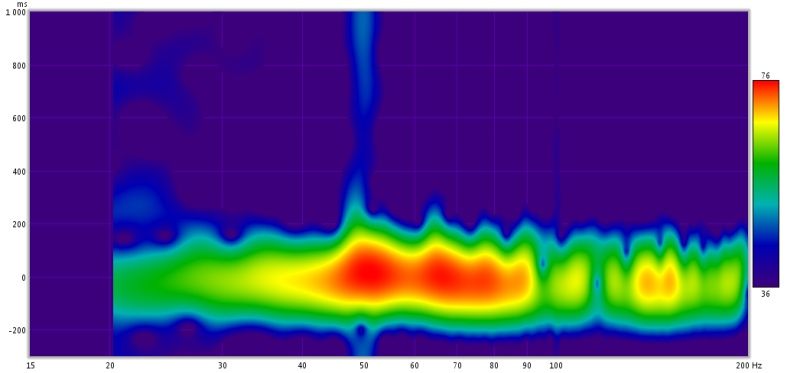

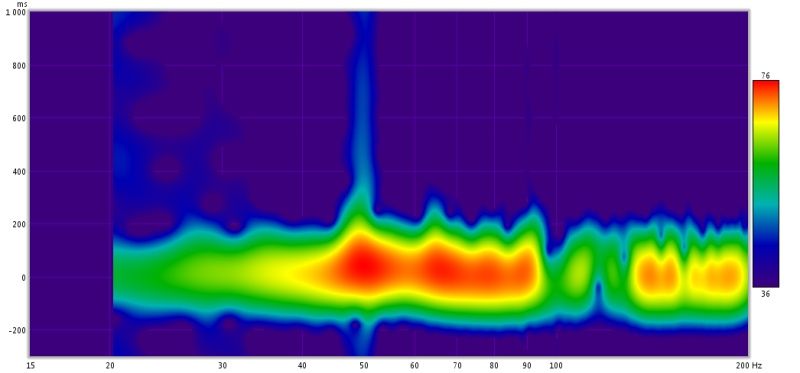

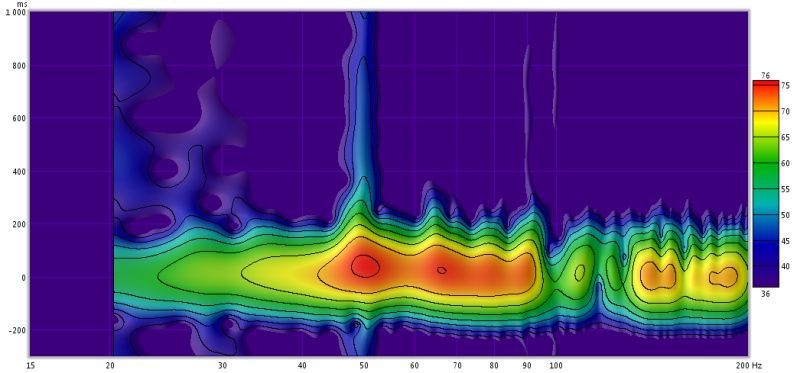

zrobione:



Póżniej wykonam pomiary z większą głośnoscia;-)

Dziekuje Wam za Pomoc;-)





Share this post


Link to post
Share on other sites

Imacman Ładny post lubię takie.

Czy na pomiar jakiś wpływ negatywny może mieć nasza kolumna pewnie to sprawdziłeś. Oczywiście pozdrawiam widzę że jak się nie spotkamy to oj tam oj tam :)

Share this post


Link to post
Share on other sites

Czy na pomiar jakiś wpływ negatywny może mieć nasza kolumna



Witaj, sprawdzałem tylko na swojej, choć robiłem grzecznościowo parę pomiarów na innych systemach. Generalnie pomiar robię dla ustalenia podstawowych modów własnych pomieszczenia oraz ich harmonicznych w zakresie np 20-250 Hz, bo tam są najbardziej dokuczliwe. Oraz mierzę czas pogłosu dla pasma 20-3500Hz (niestety RS nie mierzy wyżej).



Kolumna ma za zadanie wyemitować sygnał testowy i zapewne nie każda kolumna wyemituje częstotliwość 20Hz. Nie wiem dokładnie o jakim negatywnym wpływie piszesz, jakbyś mógł rozwinąć to postaram się odpowiedzieć.



Pozdrawiam serdecznie



A co to jest przydżwięk sieciowy coś żle z ustawieniami czy to akustyka?



Przydźwięk sieciowy - to zakłócenie, powstające we wstępnych obwodach wzmacniacza. Słyszalne jako buczenie, brzęczenie albo warkot o częstotliwości dominującej równej częstotliwości sieci energetycznej, czasem jej drugiej harmonicznej. Tak podaje wiki.



Z moich obserwacji RS czasami potrafi taki impuls wyłapać. Może faktycznie rejestruje brumienie wzmacniacza, którego my nie słyszymy.



Póżniej wykonam pomiary z większą głośnoscia;-)



Nie chodzi tu o większą głośność, tylko ustawienie tak wykresu wodospadowego aby widzialny był zakres 60 dB. Robienie pomiarów dla robienia pomiarów bez analizowania wyników, to strata czasu i energii elektrycznej :)

  • Like 1

Share this post


Link to post
Share on other sites

Nie chodzi tu o większą głośność, tylko ustawienie tak wykresu wodospadowego aby widzialny był zakres 60 dB. Robienie pomiarów dla robienia pomiarów bez analizowania wyników, to strata czasu i energii elektrycznej :)



Też tak myśle dlatego napisałem wątek dla bardziej związanych z tematem bo dla mnie te wykresy jeszcze nic nie mówią nie potrafie ich interpretować w odpowiedni sposób i nie mam bladego pojęcia co w tych wykresach jest dokuczliwe i na co musze zwracać uwage w moim pomieszczeniu;-)

Share this post


Link to post
Share on other sites

Uszy do góry - ja też tak zaczynałem - poszukaj w sieci, jest wiele opisów jak tworzyć poprawne wykresy wodospadowe z programu REW. Pisałem parę razy jak może wyglądać taki wykres. Jak już zacznie CI to wychodzić, to zobaczysz, że rozumiesz co na nich jest. Zamieścisz na Forum i wspólnymi siłami zinterpretujemy Twoje problemy z modami własnymi pomieszczenia.



Twoje wykresy, są i tak dobre, jak na nowicjusza - popraw tylko zakres aby obejmował ok 60 dB (operując suwakami na wykresie obniż, tak aby wyło widać więcej wykresu.)

  • Like 1

Share this post


Link to post
Share on other sites

Twoje wykresy, są i tak dobre, jak na nowicjusza - popraw tylko zakres aby obejmował ok 60 dB (operując suwakami na wykresie obniż, tak aby wyło widać więcej wykresu.)



Rozumiem zrobie to dziś wszystko jeszcze raz dla świętego spokoju żebym był pewny z czym walczyć i jak;-)

Tylko czekam na chwile ciszy w domku;-)

Dzieki

Share this post


Link to post
Share on other sites

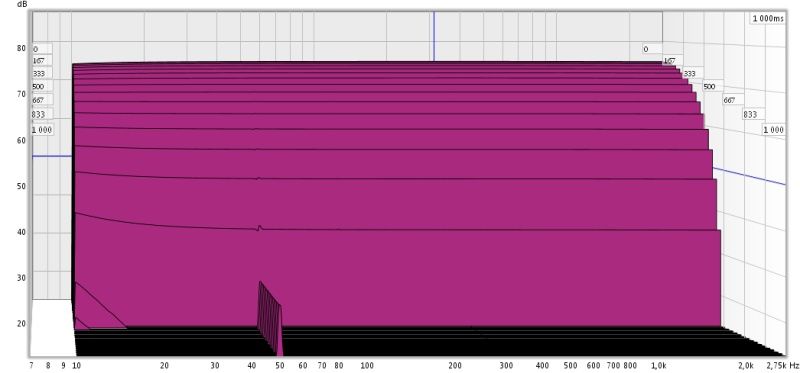

Witam pomeczyłem sie troche nad tym przydżwiękiem sieciowym na 50hz wina leżała w kablu chinch wymieniłem na troszke lepsze i już przy kalibracji widać znaczącą poprawe po samej kalibracji zobaczymy co bedzie przy ustawieniu mikrofonu.

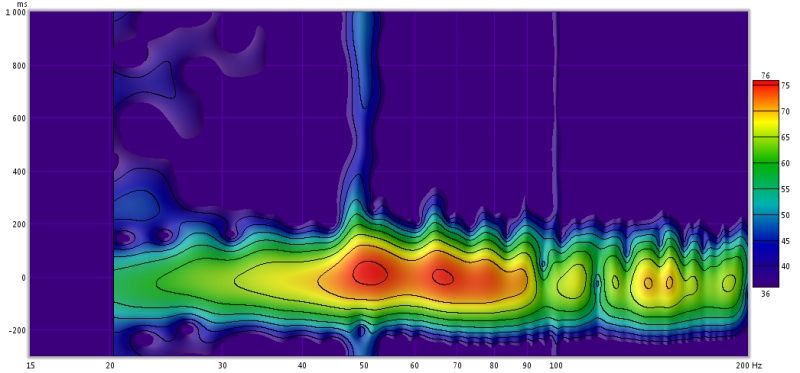

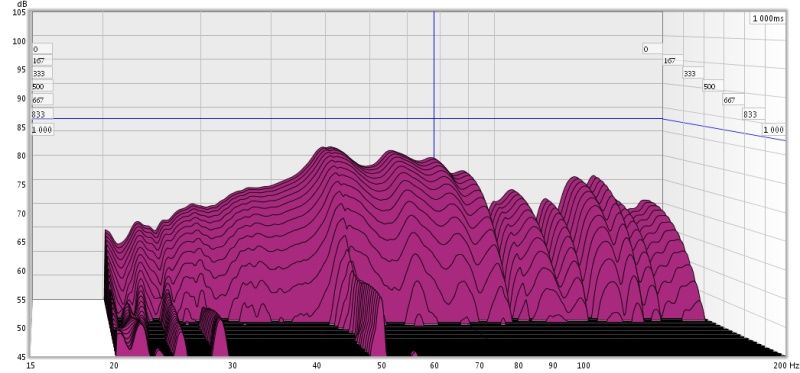

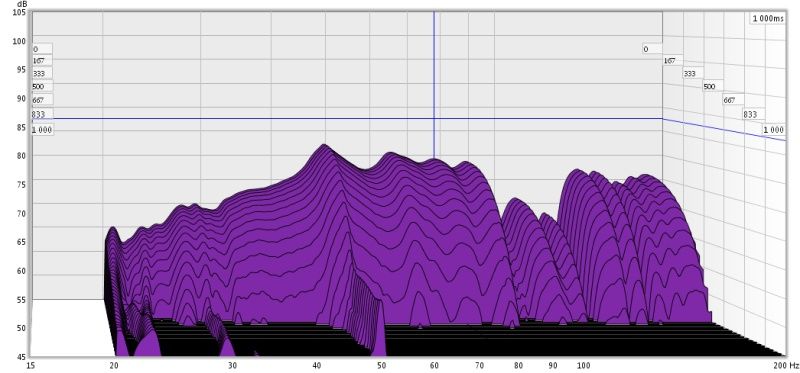

Czy o taki wykres wodospadowy ci chodziło?

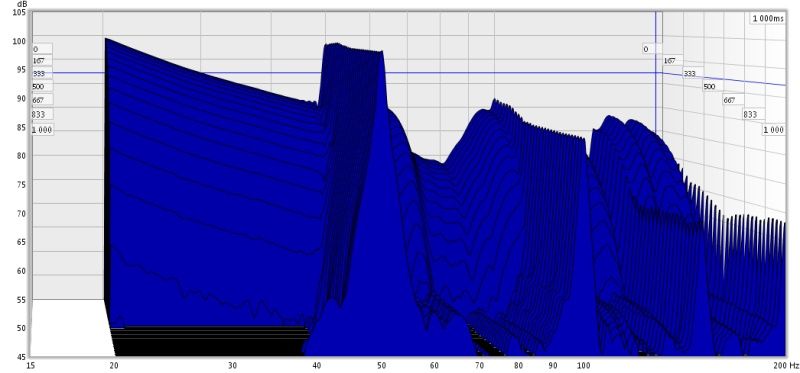

Dla porównania wklejam wykres na starym kablu;-)
