NUDA II - wątek techniczny

Recommended Posts

Proponuję dla porządku w tym wątku dodawać wpisy związane ze składaniem, budową preampa.



Schematy: http://www.mediafire.com/?fu0vlcc7x6ckc



Opis montażu: http://www.mediafire.com/view/?za19l6cmnn3la5c



Zawartość zestawu: http://www.mediafire.com/view/?0ogwqq66wi9dqh0

Edited by ahaja
  • Like 2

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Tak, dokładnie.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Ahaja mógłbym prosić o fotki kompletnego setu w wysokiej rozdzielczości?

najprawdopodobniej zgubiłem 4 podstawki 4 kondy do mm 100n i 2 helitrimy

pytanie:

czy mogę zastosować w sekcji mm diody zenera do upgrade zasilania bez żadnych problemów?

Edited by arnipl

There is no dark side in the moon, really. As a matter of fact it's all dark

Share this post


Link to post
Share on other sites

Złożonego?


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

po tym jak dokupię 100n :) i podstawki

poza tym nuda złożona :)


There is no dark side in the moon, really. As a matter of fact it's all dark

Share this post


Link to post
Share on other sites

Pozwalam sobie na przypomnienie ,przy prowadzeniu połaczeń zasilania .V+ do V+ . V- do V- .W poprzedniej edycji

poprzez "skrzyżowanie" połączęń (zasugerowałem sie wsuwkami) było +do -

Share this post


Link to post
Share on other sites

W poprzedniej wersji były 4 przewody, teraz są 3. Wtedy też było symetrycznie bez krzyżowania.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Czy doraźnie zamiast dławików w PSU można wstawić zwory ,

Share this post


Link to post
Share on other sites

Można zworkę , rezystor .


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

There is no dark side in the moon, really. As a matter of fact it's all dark

Share this post


Link to post
Share on other sites

Jakikolwiek 100nF z rastrem 5mm i żeby się zmieścił.

Jak projektowałem pcb to z tego co pamiętam grubość ich była 3,5mm - wtedy wchodzą spokojnie dwa obok siebie.

Dostępne w każdym składzie elektronicznym.



Mogą być też smd w obudowie 1206. Lutuje się je wtedy od strony top. Często tak robię.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

informuje że odpalenie nudy odbyło się bez większych problemów :) sekcja MM zagrała bez problemu. Pojawiają się pytania o napięcia w punktach pomiarowych. Jakie napięcie powinno być czy opampach. Zanim wrzucę do obudowy mam pytanie odnośnie prowadzenia GND. rozumiem że wszystko do jednego punktów w budzie? Gdyby ktoś mi rozrysował kolejność gdzie co jak byłbym wdzięczny.

Ahaja dziękuje po raz kolejny za wspaniały projekt


There is no dark side in the moon, really. As a matter of fact it's all dark

Share this post


Link to post
Share on other sites

Wlutuj ten 487R w to miejsce. Ta wartość nie jest krytyczna w tym miejscu.



Postaram się to poprawić w manualu.



Napisz mi czy masz dławiki.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Coś co na pewno się przyda:http://kalkulator.majsterkowicza.pl/oblicz/kod_paskowy_rezystora



tyle wystarczy post-10133-0-23525400-1341602696_thumb.gif


czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

Share this post


Link to post
Share on other sites

Dławik nie musi być koniecznie taki. Jednak im wyższa indukcyjność tym lepsze filtrowanie. Powinien być też na odpowiedni prąd.

Może być 10-20mH / 0,5-2A.



Bardzo krytyczne są wartości w sekcji RIAA, dopasowania RC na wejściu.



Dlatego jest to projekt DIY by można było w miarę swobodnie zmieniać pewne rzeczy.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Dzisiaj przyszła paczka, dzięki Ahaja.



Czy wszystkim działają schematy na mediafire z pierwszego postu? Cały czas mam napisane, że jest "temporary unavalible"...Może mógłby ktoś wrzucić na pdf?



Pozdrawiam

Share this post


Link to post
Share on other sites

Dzięki Waluch! Gdybyś dał rade wrzucić "opis montażu" i "zawartość zestawu" to masz u mnie kolejke, i to nie taką forumową:)



pzdr

Share this post


Link to post
Share on other sites

Jeśli ktoś zamawiał full zestaw z częściami to powinien się kierować wartościami zamieszczonymi w opisie.



Schematy są OK, ale są tam podane wartości np od-do w pewnych miejscach - to dla tych , którzy zamawiali bez części.



Z tego co widziałem na mediafire to trzeba to 'download' po prostu.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Dzięki Waluch! Gdybyś dał rade wrzucić "opis montażu" i "zawartość zestawu" to masz u mnie kolejke, i to nie taką forumową:)



pzdr



wlasnie, a łopatologiczny tutorial ze zdjeciami to juz bylby zbawieniem dla wielu :D

Share this post


Link to post
Share on other sites

A kiedy można spodziewać sie dosyłki dławików.?

Nie pilne ,ale...... dobrze mieć kpl

Share this post


Link to post
Share on other sites

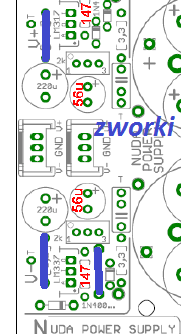

Jakieś sugestie jak zamontować płytki w budzie? Spód nie jest jednakowej wysokości , myślę czy nie zamontować to na śrubki ciut dłuższe regulować wysokość nakrętką, Opcja druga to dystanse do płyt głównych komputera jednak bez gwintowania nie wiem jak to będzie trzymać

Fotka jak to będzie wyglądać:


ponawiam pytanie jak najlepiej ciągnąć masy / gnd

pozdrawiam Michał


There is no dark side in the moon, really. As a matter of fact it's all dark

Share this post


Link to post
Share on other sites
