NUDA II - wątek techniczny


ahaja

Rekomendowane odpowiedzi

zenery były sklejone w taśmach, każdy rodzaj oddzielnie i 11V oraz 12V jeszcze mam nierozdzielone - więc pomyłka nie wchodzi w rachubę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

2 zasilacze:

-15,43V i +15,36V

-15,46V i +15,40V



Zmierz jeśli możesz spadki jakie masz na zenerach i ledach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ahaja

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Podobną rozwiązałem sytuację w sekcji mm, tak się złożyło iż napięcia dodatnie były na 11,90, a ujemne 12,28 (bez wzmacniaczy).

Sprawdziłem wszystkie zerki (11V) i się okazało, że na 12 szt. trzy odbiegały parametrami od pozostałych.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zmierzyłem kolejny zasilacz:

-16,44 i +16,33

-16,61 i +16,31

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Jaki jest wiec sens stosowania diód zenera,jeżeli dają rozbieżność 1 V .

Dwa pierwsze dawały ponad 16 V , dwa następne mierzone ponad 15V.W róznych zailaczach,ale i gałeziach też bywało.

Większą symetrię zasilania wydaje się uzyskać przez helitrimy,Różnice są symboliczne i pewnie nie tak barzo wpłyną na dźwięk ,ale tu lubimy teoretyzować .

Też robiłem eksperymenty krzyżowo podmieniając LED+DZ i były różne wyniki. Raz gałąź miała więcej raz mniej i na odwrót po zamianie.Potencjometrami można ustawić równo , korygując tolerancję elementów.(Pomiary robione sprawnym miernikiem :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Morał z tego taki że Arni uniknął zbędnego lutowania :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

There is no dark side in the moon, really. As a matter of fact it's all dark

Odnośnik do komentarza
Udostępnij na innych stronach

Nie dają takiej rozbieżności. Wczoraj mierzyłem takie zasilacze, w których wlutowane były 12V zenery a dzisiaj takie w których były zenery na 13V. Stąd różnica.

Różnice natomiast można zobaczyć porównując wartości które podawałem. Nie są duże, a zdecydowanie cichsze i stabilniejsze.

Ja wolę mieć róznicę kilkunastu/kilkudziesięciu mV w gałęziach i lepszy dźwięk.

Dodam, że nigdy ich nie parowałem, brałem jak leciało.

Co kto woli.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Niezależnie od elektyki ,trzeba myśleć o obudowie.Jak wcześniej pisałem switche poszły "lustrzanie" .Dla orientacji co jest co, wykombinowałem opisy na maskownicy.Otwory na wierzchniej pokrywie,po obsadzeniu wkrętów mocowania PCB/MM i szpachlowaniu -raz jeszcze proszkowo.Bazowa obudowa z Hydrogigu(T441) już był malowana

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Problem rozwiązany, nie ukrywam - dałem dupy. Na początku lutowałem zasilacze gównianą lutownicą... moja wina, już w porzo :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Finito, Nuda odpalona (oczywiście na desce). Zero przydźwięku i szumu.

Jestem w trakcie pierwszej płyty - J-M J "Oxygene" - i już z bananem:) Gra (a raczej płynie) muzyka gładka, niewymuszona, piękna.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

:-)

Nie taki diabeł straszny ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Jak ja się wczoraj zestresowałem gdy moja nuda nie zagrała po kilku dniach... mierzenie kręcenie wymiana opampow , podejrzewanie wtyków itp po prostu panika. Okazało się że coś nie stykało w kabelku przy wkładce :D



Zimna krew podstawa podczas niby awarii

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

There is no dark side in the moon, really. As a matter of fact it's all dark

Odnośnik do komentarza
Udostępnij na innych stronach

Szybkie pytanie.

Czy kondensatory 220uF w sekcji RIAA powinny być 25V, a w stabilizacji 35V? Czy odwrotnie albo bez znaczenia?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

A jak prowadzimy masę z MM.Są dwa punkty GND. jeden przy wejściu IN , drugi przy wsuwce napiecia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja puściłem przy IN i łączą się przy miejscu przykręcania masy- cicho aż za cicho :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

There is no dark side in the moon, really. As a matter of fact it's all dark

Odnośnik do komentarza
Udostępnij na innych stronach

obudowa z Hydrogigu T91 /x2/ pomieści wszystko.I PSU i MM/MC.

Blu-eye- na życzenie:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Czy w czasie pracy pod obciażeniem pcb MM//MC z opampami, bez sygnału, diody LED w PSU , świecą się ?.Czy pełna rolę "rezystora"?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ricon
Odnośnik do komentarza
Udostępnij na innych stronach

Niezależnie czy jest pod obciążeniem czy nie ledy muszą się świecić.

Napięcia rozkładają się tak jak na rysunku (przykład z LM317).

Led+zener pełnią tutaj rolę napięcia odniesienia dla LM317/337.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Wyrób finalny- banalny:) , zewnętrznie , ale o wielkiej duszy.GRA.

Pudła nie należą do najpiękniejszych . Ale zawsze front można "uszlachetnić . Przyjmijmy że to wersja "robocza" -dosłownie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Proponuję spróbować LME49710NA - tanie i grają przyzwoicie. Na początek (albo i na dłużej) w sam raz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

AD8065 jest bardzo fajny. Jednak zasilanie max to chyba 2x12V. No i jest w wersji smd, trzeba polutować przejściówkę. Kiedyś do nich kupowałem je w Gotroniku.



LME49710 - jest bardzo fajny. Sam mam takie w wersji HA. :-)



Do MC na wejściu mam LME49990.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

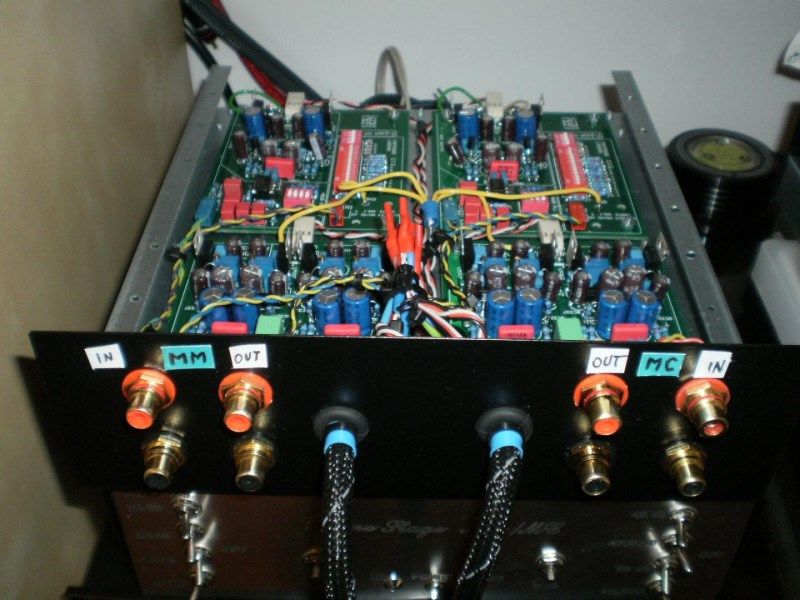

Moje cudo na razie tak wygląda:





Zero brumienia czy innych "atrakcji".

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez burz
Odnośnik do komentarza
Udostępnij na innych stronach

Fuck ... jaką metodą nakładałes lakier i napisy ? ... ;-)



Ps. Te przewody dobrze jest rozdzielić i skręcić ze sobą.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Zero brumienia czy innych "atrakcji".



Skoro tak, to - że tak naiwnie zapytam, bo się nie znam - jak uziemiłeś swój audiokarton??
