NUDA II - wątek techniczny


ahaja

Rekomendowane odpowiedzi

Karton nie jest uziemiony, bo i jak? Wszystkie kabelki widać na zdjęciu.







... ale jeśli kogoś niepokoi moja karton-nuda, to spoko. jestem na etapie przymierzania pre do obudowy po tunerze denona:)







Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez burz
Odnośnik do komentarza
Udostępnij na innych stronach

Spoko, zapytałem bo niektórzy piszą, że na razie grają z pudełka czy z deski więc byłem ciekaw.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Uziemienie karton-nuda do testów.

Wystarczy owinąć paczuszkę w folię aluminiową, podłączyć do niej kabelek od ramienia gramofonu i GND układu. Pomaga i jest cicho, bez zakłóceń łapanych z otoczenia przez pre, gdy jest odkryte. :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

nuda bez puszki metalowej nie brumi jeśli zamontowane są przewody gnd z pcb do gramofonu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez arnipl

There is no dark side in the moon, really. As a matter of fact it's all dark

Odnośnik do komentarza
Udostępnij na innych stronach

Odpaliłem Nudę w Denonie:)

Oczywiście też nie brumi - choć GND nie jest podłączony do obudowy, wszystkie płytki i gniazda są "w powietrzu" (masa).

Mam jeszcze pytanie, jak traktujecie żółte kabelki z traf (ekran)? Bo u mnie też "w powietrzu"...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pomiar napięć na płytce zasilacza głównego.

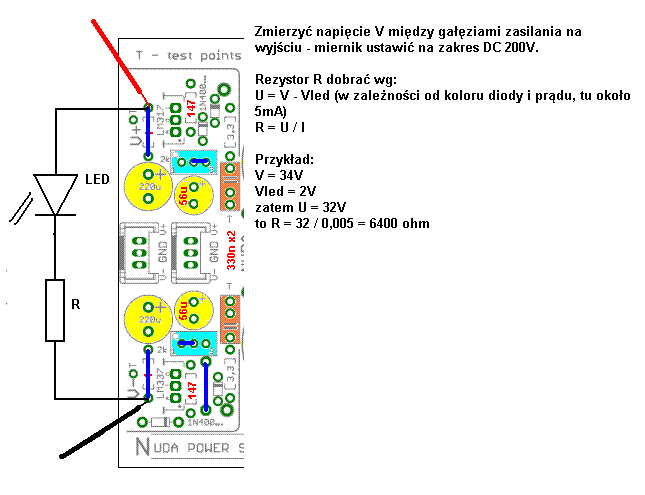

Dodawanie diody led do zasilacza.

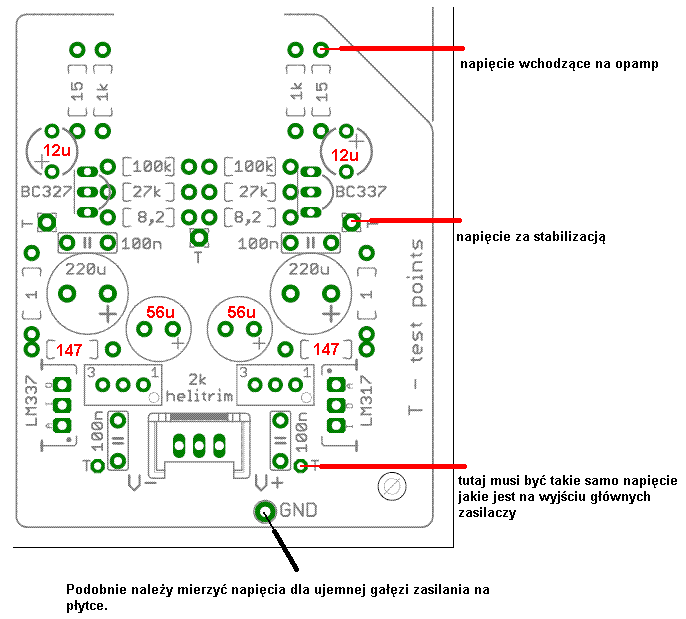

Pomiar napięć na pcb MM.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ahaja

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Siemka bawiąc się dalej :

jaką pojemność ustawiacie ? Jak zmierzyć pojemność kabla ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

There is no dark side in the moon, really. As a matter of fact it's all dark

Odnośnik do komentarza
Udostępnij na innych stronach

Bez mierzenia.

Poszukałem, jakie parametry ma moja wkładka, a także poszukałem opinii w necie. Z parametrów wynika 220p, zaś z opinii, że dobrze jest ustawić 100p. Różnicy nie słyszę:))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez burz
Odnośnik do komentarza
Udostępnij na innych stronach

poza pojemnością wkładki , dodać trzeba pojemność kabla.W dobrej wersji moze być tylko 75pF

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Np UT601.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mierząc trzeba wypiąć headshell z wkładką.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Albo czymś takim

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) trochę dokładniejszy pomiar i można ustawić przy jakiej częstotliwości można dokonać pomiaru. Jedyny jaki znalazłem poniżej 500 PLN, Pozostałe mostki ze zmianą częstotliwości to wydatek ok. 1000. A może ktoś ma i podzieli się opinią bo się przymierzam :).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Miało iść na priva ale dam w wątku i to technicznym bo może byli tacy co jak ja, na początku przerazili się stroną techniczną przedsięwzięcia tracąc przez to możliwość posiadania świetnego sprzętu. Następnym razem niech się nie wahają. Moja Nuda odpalona, wprawdzie zasilacz chwilowo w kartonie a pre w rozbebeszonej obudowie po beznadziejnym dvd manty ale mimo tego dźwięk płynie taki, że trudno się oderwać od gramofonu. Nie posiadam kolumn, słucham wyłącznie na słuchawkach i jest wybornie - żadnych szumów, brumów, w przerwach między utworami tylko delikatny ślizg igły po płycie. Magia. Chciałem tylko nadmienić, że moja nieco egzaltowana wypowiedź spowodowana jest faktem, że jestem technicznym ignorantem a lutownicę miałem pierwszy raz w życiu w rękach czyli wydawało mi się, że porywam się z motyką na słońcę. Wszelkie moje rozpaczliwe prośby o poskładanie całości Ahaja grzecznie acz stanowczo odprawiał, za co dziś, dodatkowo jestem mu wdzięczny bo dzięki temu nabyłem (choć w pocie czoła i przy nieparlamentarnej terminologii) nowych umiejętności : ) Moja ignorancja techniczna była tak daleko posunięta, że przy wielu wątpliwościach montażowych nawet nie wiedziłem jak sformułować pytanie albo nazwać konkretny element. Trochę to trwało ale całość gra a efekt zdecydowanie przerósł moje oczekiwania. Ponadto satysfakcja z poskładania sprzętu "tymi ręcami" bezcenna. Dziś plułbym sobie w brodę, że poddałem taki projekt z powodu braku umiejętności. Ci, których pokonała wizja samodzielnego składania, niech się następnym razem nie zastanawiają i nie rezygnują, dzięki nadprzyrodzonej cierpliwości i bezinteresownej pomocy Ahai nawet takie przypadki jak ja dają radę : ))

Jeszcze raz, podziękowania dla Krzysztofa za pracę jaką wykonał żebyśmy mieli radochę i za to, że wbrew dzisiejszym standardom chce mu się robić coś dla innych.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

;-)

Niechaj ci 'graje' długo i soczyście na pohybel wszelakim bitom i innym perfektom.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

237k na pewno - nie kupowałem nigdy 239k. Lutować.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

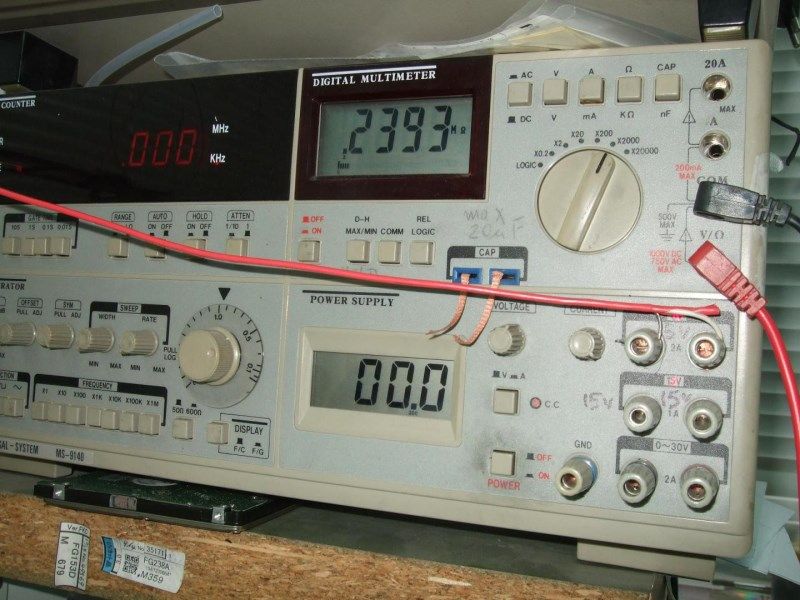

Nie możliwe stało się być możliwe . Sprawdzałem na trzech miernikach na wszystkich tak samo. Po kodzie ciężko dojść.Jeżeli tolerancja 1% to wych0dzi nam ( +,-) 2.4k , i to się zgadza. Tylko to jest filtr i pytanie brzmi czy można? Czy nie lepiej dokładną wartość 237k?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez genek
Odnośnik do komentarza
Udostępnij na innych stronach

Ciekawe. Postaram się sprawdzić te , które mi zostały.



Nawet gdyby była ta róznica 2k to wpłynie to delikatnie na bas. In plus. Ale to ułamki dB.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Nuda nadal w budowie. Bebechy zamontowane i wszystko gra, chciałbym się skonsultować co do szczegółów.

1. Dziś przyszły gniazda (CMC) i zastanawiam się, czym podłączyć do płytek (przewody 5-6 cm). Wydaje mi się, że rozwiązanie najprostsze będzie najsensowniejsze: srebrny drucik (Ag 99,99) w teflonowej koszulce. Mam rację?

2. Poniżej na trzeciej fotce widać panel czołowy. Zamierzam wyciąć cały środek, teraz jest tam plastik z okienkiem i przyciskami, i wkleić płaskownik aluminiowy. Jak go poczernić, żeby było dobrze i trwale? Farba w sprayu chyba nie jest najlepszym wyjściem. Co radzicie?

3. Napisy (na płaskowniku, który chcę wkleić, a także przy gniazdach WE/WY) zrobić grawerką czy sitodruk?






Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Konstruktor radził aby napięciowe i sygnałowe puszczać skrętką.Choć jak na foto jest ze sznytem i elegancko.:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ufo tu było ,-:)

Istne rękodzieło panie, prototyp... Też czasem lubię coś wyrzeźbić... powodzenia i szczęśliwego końca.

grzecznie pozdrawiam.

radmruś

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1. Ekranowane albo skręcone ze sobą przewody.

Srebrzankę stosuję tylko wtedy kiedy mam zrobić coś p2p, zamiast ścieżek.



2. Szkiełkowanie i anodowanie. Efekt w dużym stopniu zależny od jakości alu.



3. Bezpieczniej - malowanie proszkowe. W prosty sposób można wówczas zrobić napisy/opis laserem.



Ja bym tak zrobił.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

No, to będzie u Ciebie grać, musisz sam zdecydować.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

zakłócenia od telefonów komórkowych -z odległości kilku metrów....



moment przed zadzwonieniem telefonu, przyjściem lub wysłaniem sms - gdy telefon zwiększa moc emisji przesyłając dane -w głośnikach słychać wyraźne zakłócenia swoiste tu-du tu-du tu-du ... zakłócenia zbiera nuda -jeśli gramofon podłączony jest bezpośrednio do wzmacniacza nic takiego nie występuje...



nawet jeśli rozmawiać przez komórkę próbuje sąsiad za ścianą to wspomniane nieprzyjemne dźwięki nuda wydobywa zamiast muzyki...



początkowo przed podpięciem mas płytek do obudowy i zamknięciem obudowy miałem brumienie -ale po połączeniu mas płytek i ramienia do obudowy brum pięknie zamilkło -nuda gra ładnie -szczegółowo i dynamicznie -pomiędzy utworami na płycie kompletna cisza -pierwsze pre które broni się w porównaniu do wejścia wbudowanego w stare luxman lv105u.



tylko wkurza to "popiardywanie" gdy jakaś komórka się uaktywnia... kilkanaście minut pięknej muzyki -i kilka sekund "popiardywania" tu-du tu-du tu-du zagłuszającego kompletnie muzykę...



Może miał ktoś podobnie w nudzie? jak sobie z tym poradzić ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może miał ktoś podobnie w nudzie?



ma :)



ale komórkowe popierdywanie jest ciche- słyszalne wtedy gdy nie gra muzyka



dlatego telefon na czas odsłuchów leży w sypialni :)



od sąsiadów raczej nie ;ściąga' no może czasem troszkę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

audiokarma.org

Odnośnik do komentarza
Udostępnij na innych stronach

Pomierz miernikiem czy obudowa ma kontakt elektryczny - wszystkie boki. Można zrobić puszki wewnętrzne z blachy ocynkowanej. Można ją lutować.

Można dać filtr RC na wejściu. R w szeregu z sygnałem: 1...2k plus pojemność załączona switchem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

obudowa jest od polskiego tunera unitra 9015 -dół boczki i tył stalowa blacha -przód aluminium.



wszystkie blachy mają kontakt elektryczny. W obudowie jest kilka otworów (3szt) po usuniętych gniazdach - o rozmiarze kilkunastu mm.



dziwi mnie -bo pre wbudowane we wzmacniacz luxmana jest całkowicie odporne. podobnie w inne wzmacniacze których używałem.

pro ject phono box 2 też był odporny.



natomiast forumowe phonostage -które miałem przez kilka dni pożyczone od Kolegi zachowywało się podobnie -też było komórkowe popierdywanie. tyle, że tamto było bez obudowy.

A nuda ma obudowę.



Popiardywanie -owszem jest dość ciche -ale przy głośnych fragmentach muzyki -też słychać - zniekształca muzykę -niejako muzyka cichnie -i jest zastąpiona przez to popiardywanie.

gdzieś z 3-4m tak reaguje na dzwoniący telefon.

swój telefon mogę wynieść dalej. ale -łapie telefoniczne zakłócenia od sąsiadów... zachowuje się jakby impulsowo przesterowywało pre.



mimo, że nuda gra lepiej od pre wbudowanego w integrę -to w sumie lepiej nie jest -popiardywanie rozprasza i wkurza.



kilka minut gra lepiej niż wbudowane (lepsza detaliczność i szczegółowość, gra "jaśniej" ) -i kontrapunkt -kontrast zakłócenia jakby na starym tranzystorku turystycznym... w sprzęcie ciut lepszej klasy -jak dla mnie niedopuszczalne przerywniki na każdym utworze... nie po to buduję tor analogowy żeby popiardywało...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie powinno Cię to dziwić.

Nuda czy wcześniejsza wersja nie miały i nie mają tych filtrów na wejściu - można je dodać.

Te sklepowe mają wszystkie i to czasami zdublowane (np Graham).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 33

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
