Mono końcówka WM 101 Bis

[Azus]

Witam, nie chcący wpadła mi dzisiaj w ręce końcówka mocy mono, jak w tytule,... nie było by nic nadzwyczajnego, gdyby nie jej stan, wręcz idealny w obudowie z tz. rak, bez żadnych rys, wnętrze prawie nie za kurzone, lampy i podstawki , płytka i inne części bez śladów przegrzania, komplet lamp tej samej serii, aż szkoda wyrzucać. Moje pytanie,...jak to gra, z informacji wynika że 100watt, możliwość przełączenia impedancji kolumn, no i nie spotkałem końcówki na 4 lampach EL 34. Tak sobie pomyślałem,... czy nie byłby dobry pomysł rozbudować o następny kanał, tak dla zabawy, i czy mogłoby to sensownie zabrzmieć? Pozdrawiam.

A-cha, nie włączałem do sieci.



Taki sam tylko mam włącznik pod kontrolkami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Pogadaj z SonusOliva. Jest to kultowy wzmak Pana Andrzeja napędza nim wszystko co się rusza ;-)..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

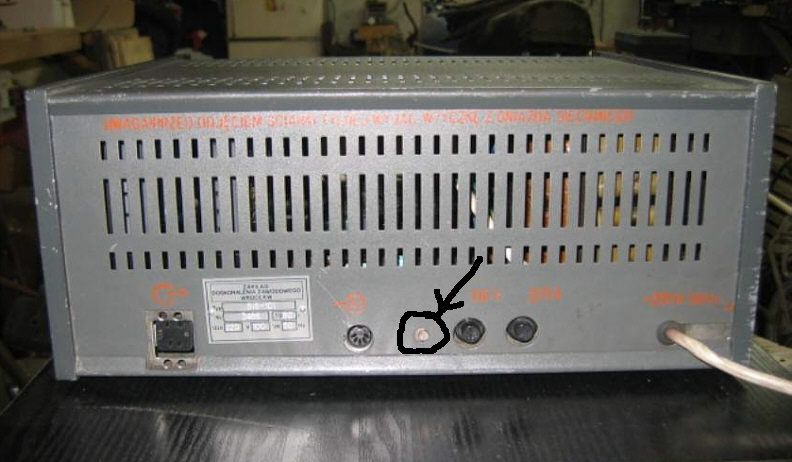

Gdzie jest potencjometr sygnału. i w jakim układzie pracuje ten wzmacniacz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znalazłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Potencjometru sygnału nie ma. Wzmacniacz pracuje w układzie Push-Pull i klasie AB zapewne.



GM

[pmcomp]

A jak to to gra?



Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wladl]

Potencjometr na wejściu jest, co widać na schemacie jaki na obrazku. Jest to typowy wzmacniacz radiowęzłowy. Z racji funkcji jaka spełniał jego pasmo było ograniczone od góry jeśli mnie pamięć nie myli coś do około 12kHz.

Przestawienie zwory napięcia wyjściowego w pozycję 30V odpowiada sterowaniu obciążeniem 8 om.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Czyli można podłączyć normalną kolumnę o impedancji 8 lub 4 Ohm?

Bo coś mi się wydaje, że pod taki wzmacniacz można było podłączyć kilka sztuk w szeregu, i tak myślę że trafo głośnikowe powinno być wymienione?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qbusek]

Pogadaj z SonusOliva. Jest to kultowy wzmak Pana Andrzeja napędza nim wszystko co się rusza ;-)..



Hej, niestety nie masz racji. Pan Andrzej wykorzystuje wzmacniacz radiowezlowy do swoich slynnych konstrukcji jednak nie jest to popularny BIS. Wzmacniacz ten nie ma potencjalu do przerobienia go na pelnoprawny wzmacniacz hi-fi (czy tam hi-end) ze wzgledu na bardzo kiepski transformator glosnikowy, ktory skutecznie ogranicza pasmo przenoszenia. Idealnie nadaje sie za to na wzmacniacz do gitary itp.



Slynne monobloki p.Andrzeja oparte sa na wzmacniaczu w100:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jezeli ktos bylby zainteresowany to wiem gdzie mozna kupic komplet takich wzmacniaczy w stanie idealnym... :)



Czyli można podłączyć normalną kolumnę o impedancji 8 lub 4 Ohm?

Bo coś mi się wydaje, że pod taki wzmacniacz można było podłączyć kilka sztuk w szeregu, i tak myślę że trafo głośnikowe powinno być wymienione?



Przerobienie wzmacniacza jest mozliwe i nie wiaze sie z wielkimi zmianami - transformator posiada odczepy na 100V i 30V. Drugie mozna z powodzeniem wykorzystac do "normalnych" 8 ohmowych kolumn.
