Wzmacniacz samochodowy jako wzmacniacz słuchawkowy

pod_innym_nickiem · 13 Sierpnia 2012

Właśnie wpadłem na taki szalony pomysł by zbudować wzmacniacz słuchawkowy na bazie wzmacniacza samochodowego.

Słuchawki mam zamiar podpiąć pod wyjście głośnikowe poprzez dzielnik napięcia (tak się chyba to nazywa). Podpinałem już słuchawki w taki sposób pod wyjścia głośnikowe domowych wzmacniaczy hi-fi - grało to bardzo dobrze.

Wzmacniacze samochodowe mają standardowe wejścia line-in więc tu nie ma problemu. Potencjometru głośności nie potrzebuję. Volume będzie regulowane na zewnętrznym DACu, który ma regulowane wyjście liniowe.

I teraz problem - ten wzmacniacz słuchawkowy trzeba zasilić. Jakie napięcie podać i ile amperów? Domyślam się, ze musi być 12V. Czy wystarczy zwykły uniwersalny zasilacz dostępny w sklepach za kilka złotych? Czy w przypadku zasilania ma znaczenie, że wzmacniacz nie będzie napędzał żadnych głośników czy kolumn a tylko same słuchawki?

Wzmacniacz samochodowy jakiego mam zamiar poszukać nie musi mieć chyba jakiś durnych 700W albo 200W napisanych na obudowie. Myślę, że wszystkie te wzmacniacze samochodowe mają może 50W.

Dlaczego taki pomysł? Otóż wzmacniacze samochodowe są dość ładne i tanie. Po drugie sam nie potrafię zbudować wzmacniacza, nawet schemat Grado R1 stwarza mi problem. Chciałbym po prostu kupić dwa klocki w sklepie (wzmak samochodowy plus zasilacz) złożyć je z sobą i voilà.

Po trzecie wzmacniacz jaki sobie ubzdurałem nie może mieć potencjometru (one zawsze krzywo łapią - jak wspomniałem powyżej, volume będzie regulowane na wyjściu line out DACa), nie może być zasilany z baterii i musi być tani. Coś tak prostego jak wzmacniacz słuchawkowy nie ma prawa kosztować więcej niż 100 zł!!

Tak więc może ktoś doradzi w sprawie zasilacza. Czy takie coś może być: ZASILACZ STABILIZOWANY 12V / 4,16A / 50W -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 13 Sierpnia 2012

A może jakiś schemat byś załączył?

**meloV8** · 13 Sierpnia 2012

Nie stosuje sie zasilaczy stabilizowanych do wzmacniaczy mocy, a juz napewno nie samochodowych. Juz lepiej zasilacz go z baterii zelowych.

Kiedys podlaczalem sluchawki pod prosty wzmak na TDA1554 i dzialalo ok, jednak moim zdaniem lepiej by bylo zrobic dual mono.

Gotowego bym nie kupil, bo w tych tanich szmelcach naladowane jest mase elementow niskiej jakosci, ktore napewno nie wplyna pozytywnie na jakosc dzwieku.

pod_innym_nickiem · 13 Sierpnia 2012

Nie stosuje sie zasilaczy stabilizowanych do wzmacniaczy mocy, a juz napewno nie samochodowych. Juz lepiej zasilacz go z baterii zelowych.

No to czym zasilić taki wzmacniacz słuchawkowy? Bateria jakakolwiek odpada!! Wyczytałem, że można zasilić wzmacniacz samochodowy za pomocą zasilacza komputerowego z linii 12V. Jednak te rozwiązanie mi nie pasuje - zasilacz jest za duży gabarytowo.

Czy nie można po prostu kupić zasilacza w sklepie 12V / 4,16A i podpiąć to pod wzmacniacz samochodowy? Co się stanie? Żadne kolumny czy głośniki nie będą podpięte pod wzmacniacz samochodowy. Mam zamiar podpiąć TYLKO słuchawki.

Przykładowo taki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) prezentuje się całkiem przyzwoicie i ma dość małą moc. Jak go zasilić by poprzez wyjście głośnikowe (poprzez dzielnik napięcia) podpiąć słuchawki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Demasked75 · 13 Sierpnia 2012

Kiedyś bardzo dawno temu swoją Alpinke zasilałem zwykły prostownikiem do akumulatorów [6A 12V]. Jedynym minusem był tzn. BUM po włączeniu i wyłączeniu prostownika.

**meloV8** · 13 Sierpnia 2012

Ja nie widze kompletnie sensu napedzac sluchawek czyms takim. Jak jestes lewy do lutowania najprostszych schematow, to moze popros kogos o wykonanie odplatnie dobrej jakosci wzmacniacza sluchawkowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod_innym_nickiem · 13 Sierpnia 2012

Ja nie widze kompletnie sensu napedzac sluchawek czyms takim. Jak jestes lewy do lutowania najprostszych schematow, to moze popros kogos o wykonanie odplatnie dobrej jakosci wzmacniacza sluchawkowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co masz na myśli pisząc "czymś takim"?

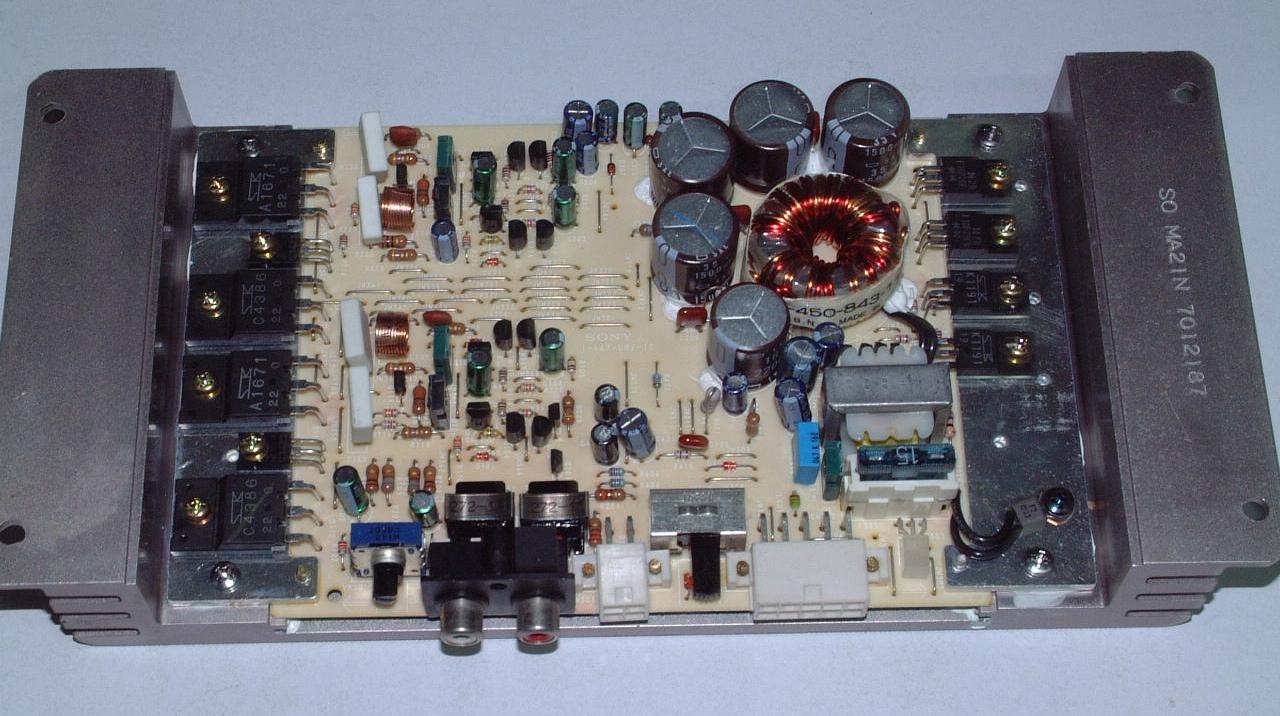

Sugerujesz, że technicznie i dźwiękowo ten dziwoląg z Twojego linku jest lepszy (lepiej i staranniej wykonany i brzmiący) od wzmacniacza na poniższej fotce?

Mniejsza o to - chodzi mi jedynie jak zasilić taki wzmacniacz samochodowy TYLKO na potrzeby słuchawek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**meloV8** · 13 Sierpnia 2012

Mniejsza o to - chodzi mi jedynie jak zasilić taki wzmacniacz samochodowy TYLKO na potrzeby słuchawek.

Podlaczyc akumulator, ktory wystarczy na wiele dni grania. A jak nie aku prosty zasilacz niestabilizowany o odpowiedniej wydajnosci pradowej.

Ps. Dalej uwazam, za glupi pomysl zasilac sluchawki wzmacniaczem samochodowym. Jesli szukasz tam jakosci to sie grubo mylisz.

pod_innym_nickiem · 13 Sierpnia 2012

Podlaczyc akumulator, ktory wystarczy na wiele dni grania. A jak nie aku prosty zasilacz niestabilizowany o odpowiedniej wydajnosci pradowej.

Ps. Dalej uwazam, za glupi pomysl zasilac sluchawki wzmacniaczem samochodowym. Jesli szukasz tam jakosci to sie grubo mylisz.

Jak ja nie lubię takich dyskusji! Rozmowy typu wiem, ale nie powiem czy odpowiadanie półgębkiem.

Co znaczy o odpowiedniej wydajności prądowej? Jakie ten zasilacz niestabilizowany powinien mieć parametry by wzmacniacz był w stanie wysterować słuchawki do 100 Ohmów?

Napisałem powyżej, że bateria nie wchodzi w grę a aku to wszak bateria. Zresztą trzymanie akumulatora w pokoju nie jest zalecane.

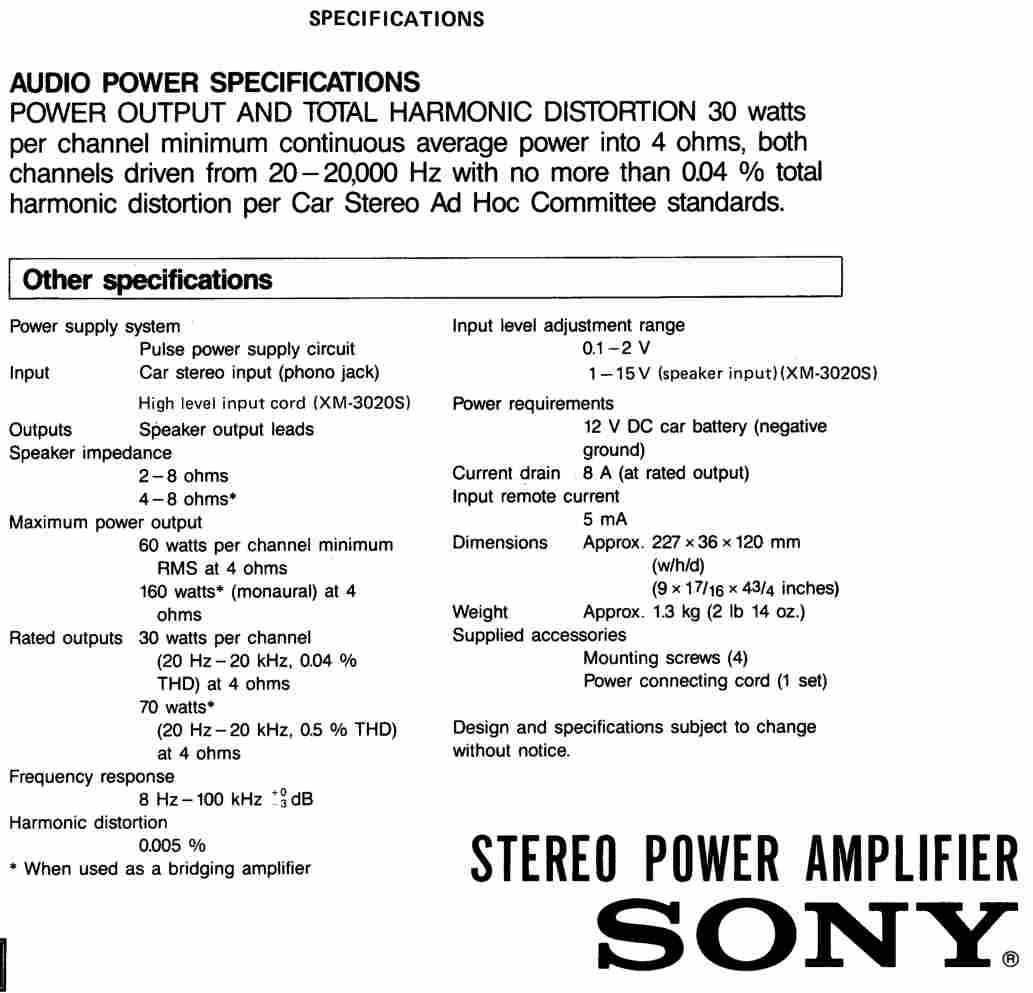

Dlaczego poprawnie wykonany wzmacniacz samochodowy nie może być dobrej jakości dźwiękowej. Że niby co? Z zasady budowany jest tak by jakość była słaba i zła? Nie zamierzam kupować jakiegoś chińczyka co ma 700W na obudowie. W powyższej specyfikacji SONY podaje całkiem przyzwoite parametry i zdroworozsądkową moc. Proszę więc o wytłumaczenie dlaczego taki wzmacniacz samochodowy (pracujący jako słuchawkowy) będzie miał z zasady gorszą jakość dźwiękową niż przykładowo jakiś Grado R1 czy Holdegron. Będzie szumiał, brumił, nie przeniesie niskich częstotliwości, dynamiki zabraknie itp, itd?

dolphin123 · 13 Sierpnia 2012

Co znaczy o odpowiedniej wydajności prądowej? Jakie ten zasilacz niestabilizowany powinien mieć parametry by wzmacniacz był w stanie wysterować słuchawki do 100 Ohmów?

Jak pytasz się o takie rzeczy to od razu widać, że nie masz pojęcia co chcesz uzyskać i jak głupi jest Twój pomysł... Po cholerę stosować wzmak z kilkudzięsięcioma watami jak chcesz zaraz mu zakładać tłumik na jakimś dzielniku? Żeby uzyskać niecały wacik na słuchawki nie trzeba takich wynalazków z palca wyssanych, wystarczy chwilę poszukać w necie i gotowe tanie rozwiązania same wpadają jednocześnie obalając Twój marny pomysł... Szok normalnie jak czyta się takie pomysły..

cezar504 · 13 Sierpnia 2012

możesz sobie zakupić zasilacz do CB na 12-14V i około 3-5A do takiego wzmacniacza w zupełności wystarczy.

i będziesz się cieszył "jakością"

Robertinus · 14 Sierpnia 2012

Niestety całą jakość szlag trafi na skutek dzielnika na wyjściu. Wprowadzenie tu tego układu niesie za sobą zwiększenie rezystancji wyjściowej wzmacniacza. Czy tego chcesz?

Popieram innych - pomysł zastosowania wzmaka z przetwornicą napięcia i dzielnikiem na wyjściu w obliczu całego mnóstwa dostępnych fajnych schematów i gotowych układów do napędzania słuchawek jest wyjątkowo - mówiąc delikatnie - nieprzemyślany. Nie chcę użyć słowa "durny".

**Ape** · 14 Sierpnia 2012

Dlaczego niby dzielnik na wyjściu ma degradować dźwięk?

Rozumiem, że taki dzielnik jest wykonany z dwu rezystorów, więc w czym to ma pogarszać dźwięk, przecież we wnętrzu każdego wzmacniacza tychże elementów jest co najmniej kilka w torze sygnału.

A co jeśli by zastosować taki dzielnik na bazie odpowiedniego transformatora, jak w lampowcach?

W wątku o GC było to chwilowo dyskutowane i oceny brzmienia były co najmniej pozytywne.

P.S. Pytam z czystej ciekawości, nie jestem "słuchawkowcem"

Robertinus · 14 Sierpnia 2012

Dlaczego niby dzielnik na wyjściu ma degradować dźwięk?

Oporniki na wyjściu zwiększają rezystancję wyjściową. Tu już nie zastosujesz buforka.

pod_innym_nickiem · 14 Sierpnia 2012

Dlaczego niby dzielnik na wyjściu ma degradować dźwięk?

ótóż to - dlaczego?

Z tego co wiem (może mało wiem) to spora ilość wzmacniaczy hi-fi własnie w taki sposób ma zrealizowane wyjście na słuchawki.

Niejaki Joseph Grado także namawia by podpinać słuchawki do wyjścia głośnikowego przez dzielnik, ale być może jego wiedza jest jakaś ułomna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 14 Sierpnia 2012

Oporniki na wyjściu zwiększają rezystancję wyjściową.

i jakie to ma negatywne/pozytywne znaczenie? Chyba każdy ze wzmacniaczy "gubi" swoje walory gdy przekroczymy minimalny jego próg impedancji (1oHm, 2oHm to już od dawna norma) w górę raczej poza oczywista stratą mocy w Watt nic złego/innego nie powinno się stać

?
