PGA2311

Saginata

Przez Saginata ,
w DIY

Tematy

Rekomendowane odpowiedzi

Saginata Uczeń

Saginata

Opublikowano
Opublikowano

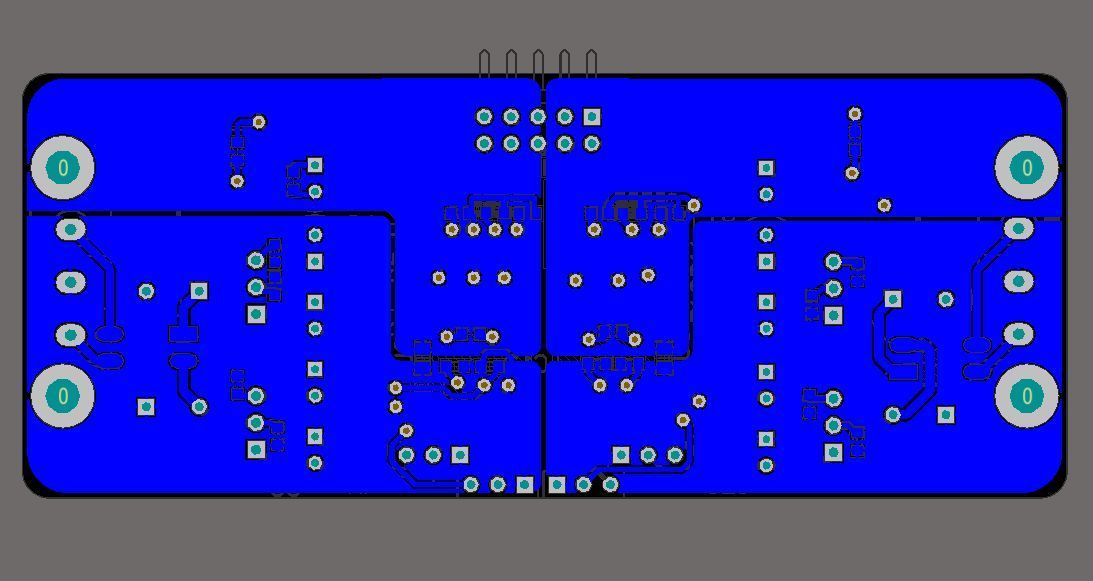

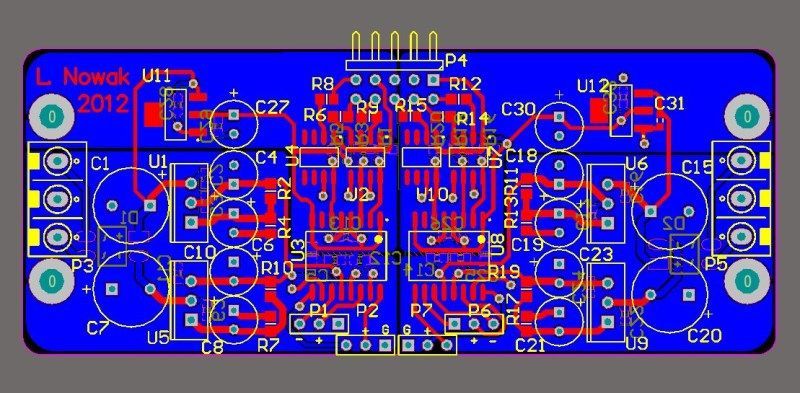

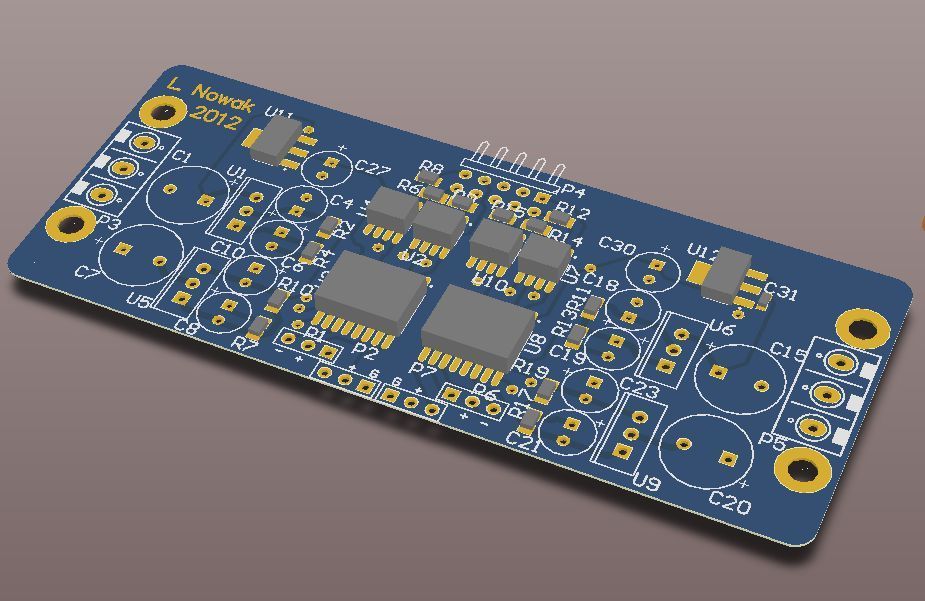

Zrobiłem sobie ostatnio regulację głośności na dwóch PGA2311. Dwa symetryczne kanały. Można też używać do 4 kanałów niesymetrycznych, do osobnej regulacji słuchawek i głośników itp. Sterownika na razie nie ma, używam jakiejś płytki z atmegą32,którą gdzieś w gratach znalazłem. Między PGA a mikrokontrolerem jest optoizolacja. Żadnego bufora nie ma. PGA nie ma problemów ze źródłami o impedancji <600ohm. Powyżej tego też sobie radzi. Dual mono. Zasilacze na LM317 i LM337. U mnie zasilane z jednego trafa. Tak się teraz zastanawiam czemu każdy kanał ma osobne linie CLK i DATA. Nie pamiętam czemu to zrobiłem. Gra ładnie, jak widać po pomiarach. PCB 40 x 99mm



Pomiary:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Schemat:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
