Prosty uniwersalny preamp/słuchawkowiec


jurek

Recommended Posts

Założeniem projektu jest maksymalna prostota przy składaniu i uruchamianiu oraz wielorakość możliwosci wykorzystania.



Projekt jest kompilacją schematow zaczerpniętych z urzadzeń Accuphase. Przedwzmacniacz – podpatrzony w inegrach serii E-2... oparty jest o standardowe nieodwracajace, równoległe połączenie dwóch opampów .



Końcówka mocy jest pomysłem zaczerpniętym z cześci słuchawkowej preampa accu C-2810.



Oryginalnie w preampach tej firmy zasilanie oparte jest na zwykłych nieregulowanych stabilizatorach. Zastosowalismy takie z opcją zamiany na regulowane- lm317/337.



Wzmacniacz oparty jest na łatwo dostępnch czesciach. Jedynym wyjątkiem sa tranzystory mocy i diody. Accu oryginalnie stosuje sc3902/sa1507, jednak porównujac oryginały z innymi podobnymi tranzystorami niespecjalnie słyszalem różnice w dzwieku.



PCB została zaprojektowana tak, by można tworzyc wiele kombinacji ,np: wpięcie potencjometru za lub przed preampem, pobranie sygnału audio np. zaraz za cześcią preampa lub za opampem w cześci sluchawkowej (ominiecie bufora mocy dla niewymagajacych sluchawek), wykorzystanie tylko połówek podwojnych opampow w pre, zastosowanie lokalnej lub globalnej pętli sprzężenia.



W projekcie można stosować w zasadzie wszyskie opampy- nawet te szybkie. Na PCB są zabezpieczenia/ filtry.

Wzmacniaczyk jest banalny i prosciutki, ale wybor kompilacji był nieprzypadkowy. Sporo czasu zajeło mi „umuzykalnienie” prototypu. Np. cześć słuchawkowa grała nieciekawie jako samodzielny moduł lub napędzana z preampow np. accu e-406, jc-2. Lepiej natomiast z podwójnego niż pojedynczego opampa.



Nie podaję gotowej recepty jakie stosowac opampy. Podpowiadam tylko, ze accuphase w tych ukladach stosuje taniutkie njm4570/80. I te graja wg mnie dobrze. Zamiana typu kostki na inne była słyszalna.



Wszystkich, ktorzy potrzebuja prostego przedwzmacniacza liniowego lub chcą posluchac jak graja wzmacniaczyki takie jak np: Grado RA-1, różne cmoy’e oraz accu C-2810 oraz dopasowywac układ do własnych preferencji odsłuchowych zapraszam do wspólnego budowania.

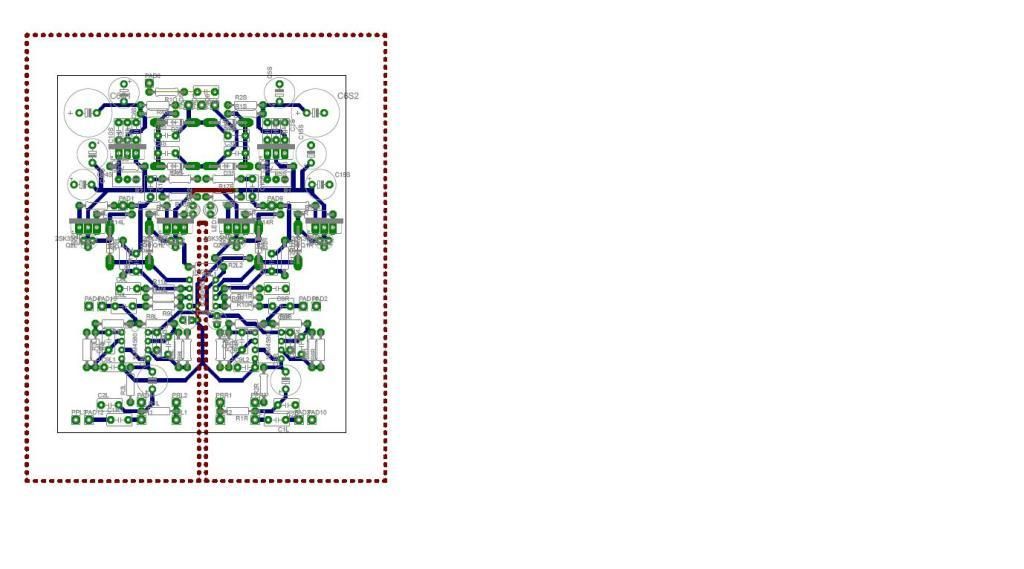

Kolega sielak kończy projektować płytkę.



Wszelkie uwagi merytoryczne są cenne i mile widziane.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie wiem- nie słuchałem. Można próbować wykorzystać cały układ jako przedwzmacniacz. Będzie mógł wysterować prądowo praktycznie każdą końcówkę. Zastosowana tu część słuchawkowa niewiele różni się od sekcji pre w C-2810.

Link to comment
Share on other sites

Bardzo proszę:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

  • 2 months later...

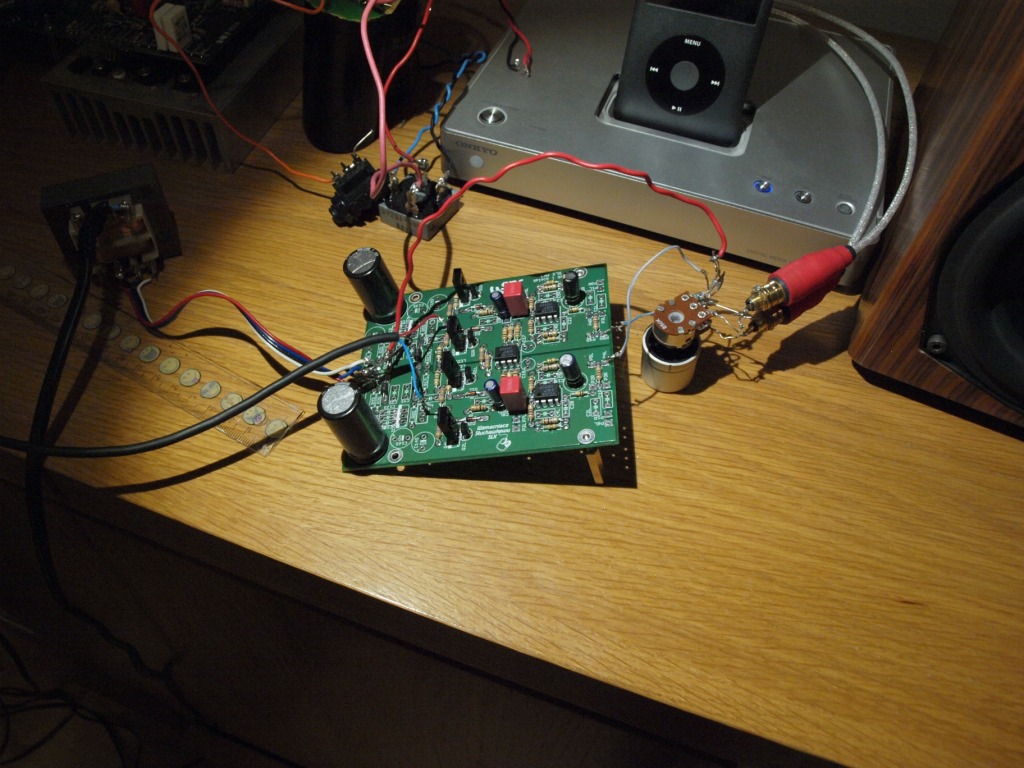

Wzmacniaczyk gra. Na razie zupełna prowizorka, ale nie ma żadnych kłopotów z brumem, szumami.



Offset ok. 1 mV.



To maleństwo napędza wszystko- nawet moje stare ortodynamiczne Yamahy.



Podpiąłem go też do 4 -omowych Mietków. Gra bez zniekształceń. Nie dziwota- pewnie ma z 10 watów :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Kolega sielak będzie zamawiał dodatkowe PCB.

Można zrobić zbiorowe zamówienie.

W zależności od ilości chętnych koszt płytki będzie się wahał w granicach 35-40 zł.



Na PCB jest parę kosmetycznych niedociągnięć ale nie warto ich poprawiać. Chyba, że będzie taka wola większości zamawiających. Koszt poprawienia dokumentacji wynosi ok. 70 zł.

U mnie wzmacniacz gra bez regulatorów ale wydaje się, że w tej części zasilacza nie ma błędów.



Praktycznie wszystkie części do wzmacniaczyka są dostępne na alle u MARKG_2006.
