Black FIGHTER na lampach EL84 (6P14P-K) oraz ECC82/ECC83


Darodff

Recommended Posts

Witam



Przedstawiam Projekt swojego wzmacniacza lampowego zbudowanego na lampach EL84 (6P14P) oraz ECC82 lub ECC83, na forum AS jestem świeży, i dodam iż nie jest to moja pierwsza konstrukcja lampowa :-)



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Projekt tego wzmacniacza powstał na początku 2006 roku i przez pewien czas leżał tak sobie w mojej magicznej niebieskiej teczce aż w końcu doczekał się realizacji przy wolnej ostatnio chwili, kilka miesięcy zajęło gromadzenie najlepszych dostępnych części i materiałów.



Obudowa

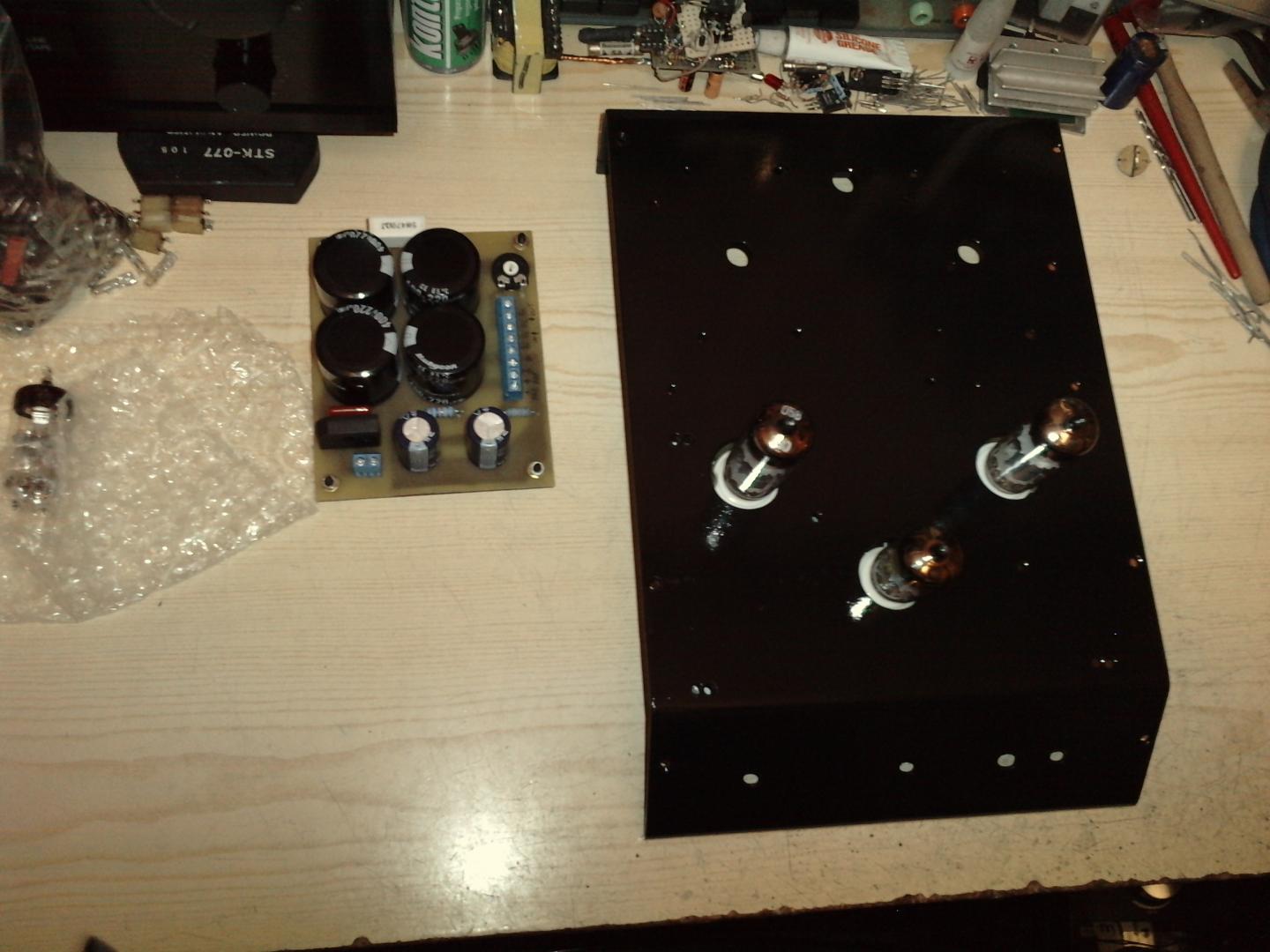

Cała obudowa została wykonana własnoręcznie jak i wszystkie płytki PCB w środku uwaga bez użycia narzędzi elektrycznych tylko ręcznych !

Taki moja zachcianka :-)

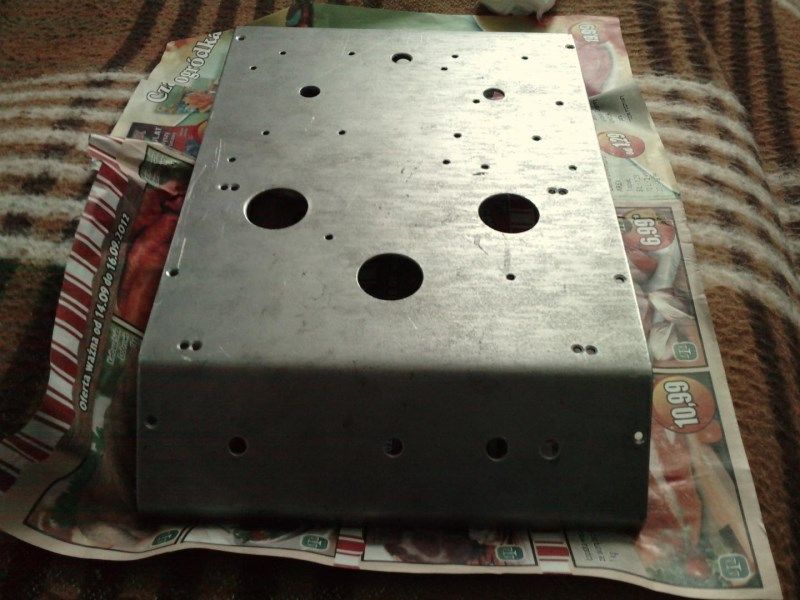

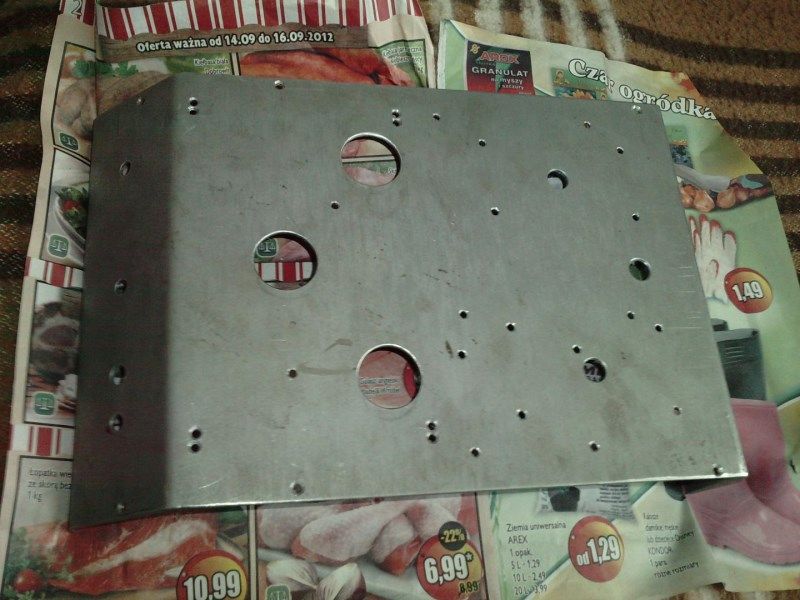

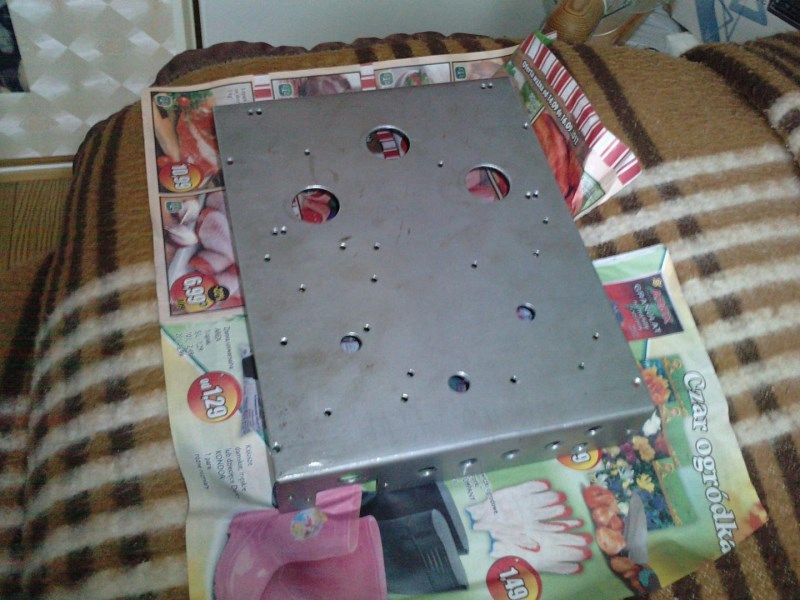

Blacha stalowa grubości 2mm wygięta na kształt takiego pół mostku oszlifowana papierem ściernym i pomalowana dwoma warstwami farby pierwsza podkład mat potem krycie czarna z lakierem i polerowanie na połysk.

Drewniane boczki wykonane z drewna dębowego podobnie cięte i lakierowane ręcznie lakierem do podłóg drewnianych bardzo odporny na zarysowanie.



Elektronika

Wzmacniacz był skonstruowany do pracy na lampach EL84 (również 6P14P) i po licznych próbach pracują w nim teraz parowane 6P14P-K oraz ECC82 w przedwzmacniaczu. W pre morze też pracować lampa ECC83



Planowany był również przełącznik trioda-pentoda który przełącza tryb pracy lamp końcowych i po kilku analizach wykonałem go ale efekt pracy na trybie pentodowym nie zadowalał mnie, wzmacniacz zdecydowanie lepiej gra w trybie triodowym i w takim go obecnie osłuchuję.

Przełącznik oczywiście pozostał i jest dołączony do układu.



Moc wyjściowa wzmacniacza w zależności od trybu pracy lamp to około 3-5 Wat i w zupełności wystarcza z zapasem do nagłośnienia nawet dużego pokoju na moich głośnikach tubowych.



W układzie prototypowym zostały zastosowane dobierane trafka głośnikowe TG-5-46 na rdzeniach zwijanych z modyfikacją karakasów ich obcięciem i odprowadzeniem przewodów dodatkowym licem skręconym w skrętkę.

Transformator zasilający pochodzi ze zdemontowanego radia lampowego starej daty i nie miał oznaczeń.

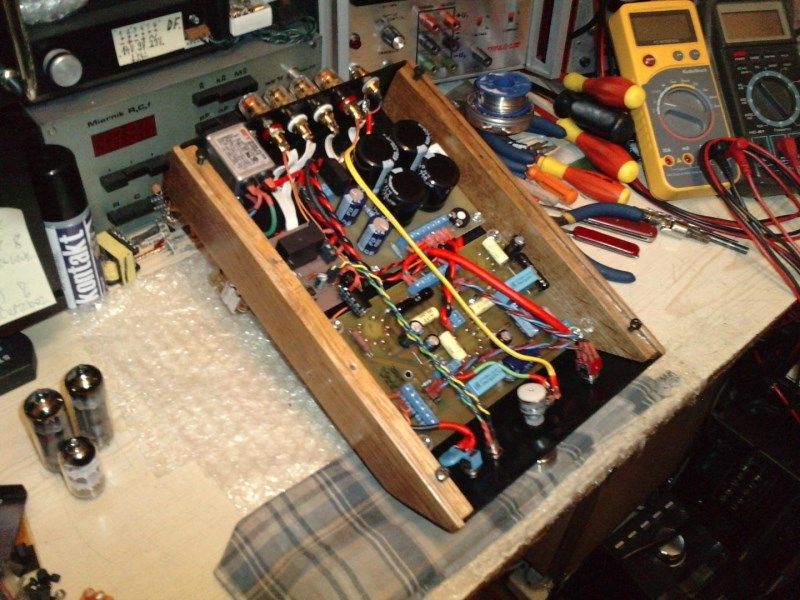

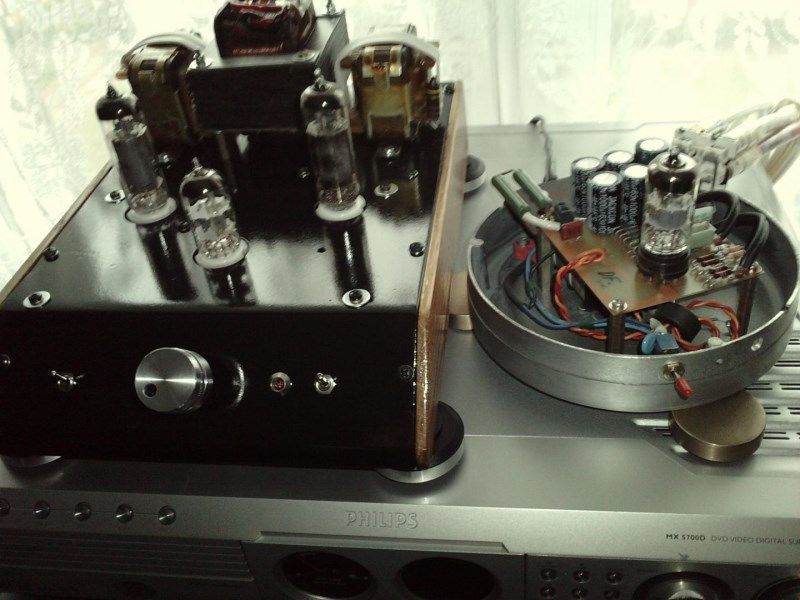

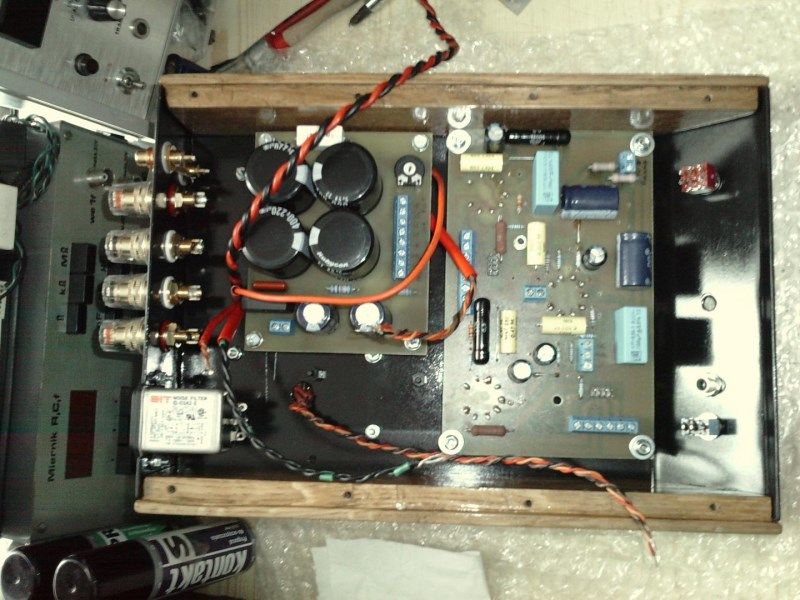

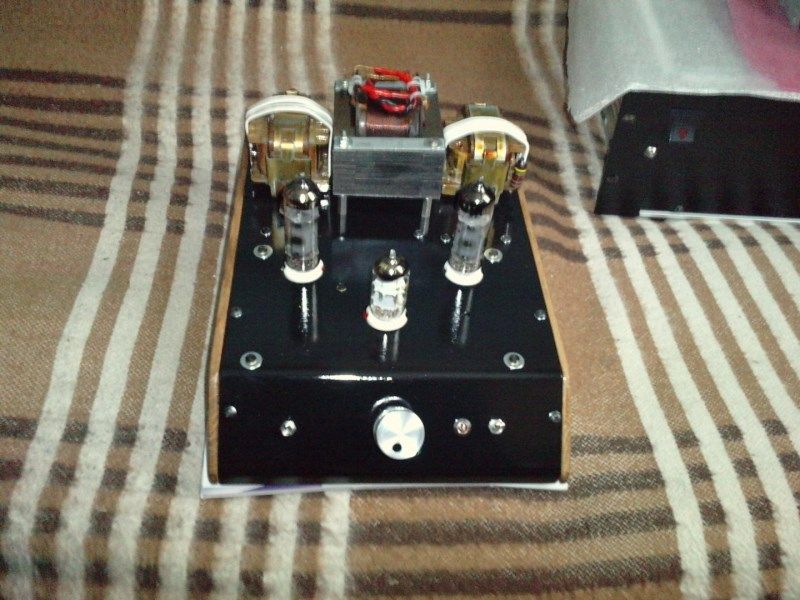

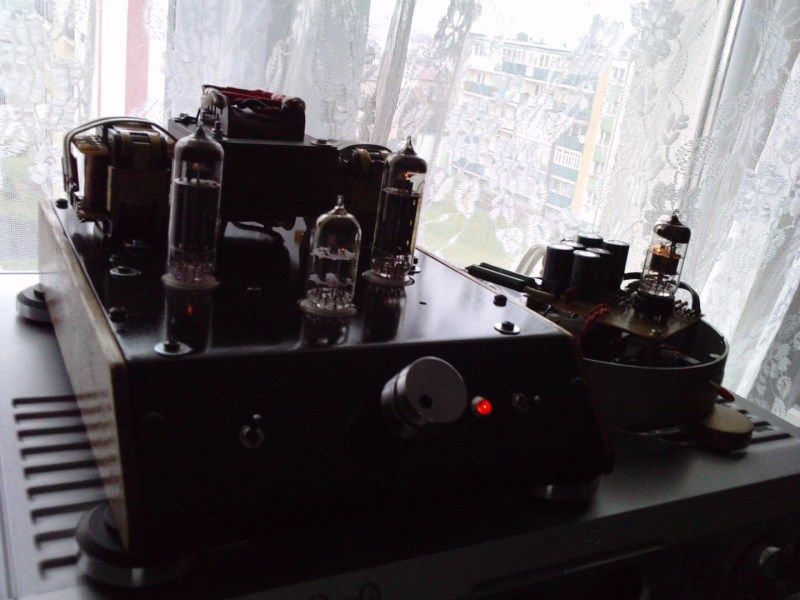

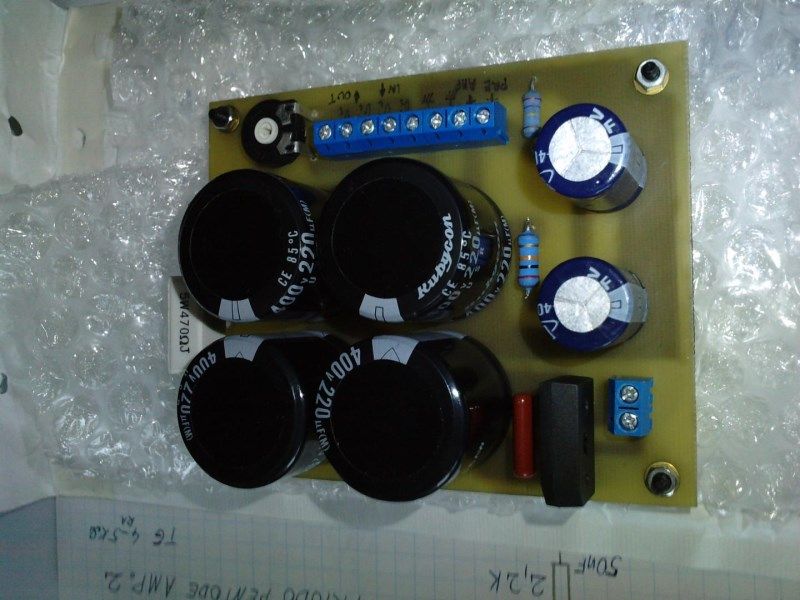

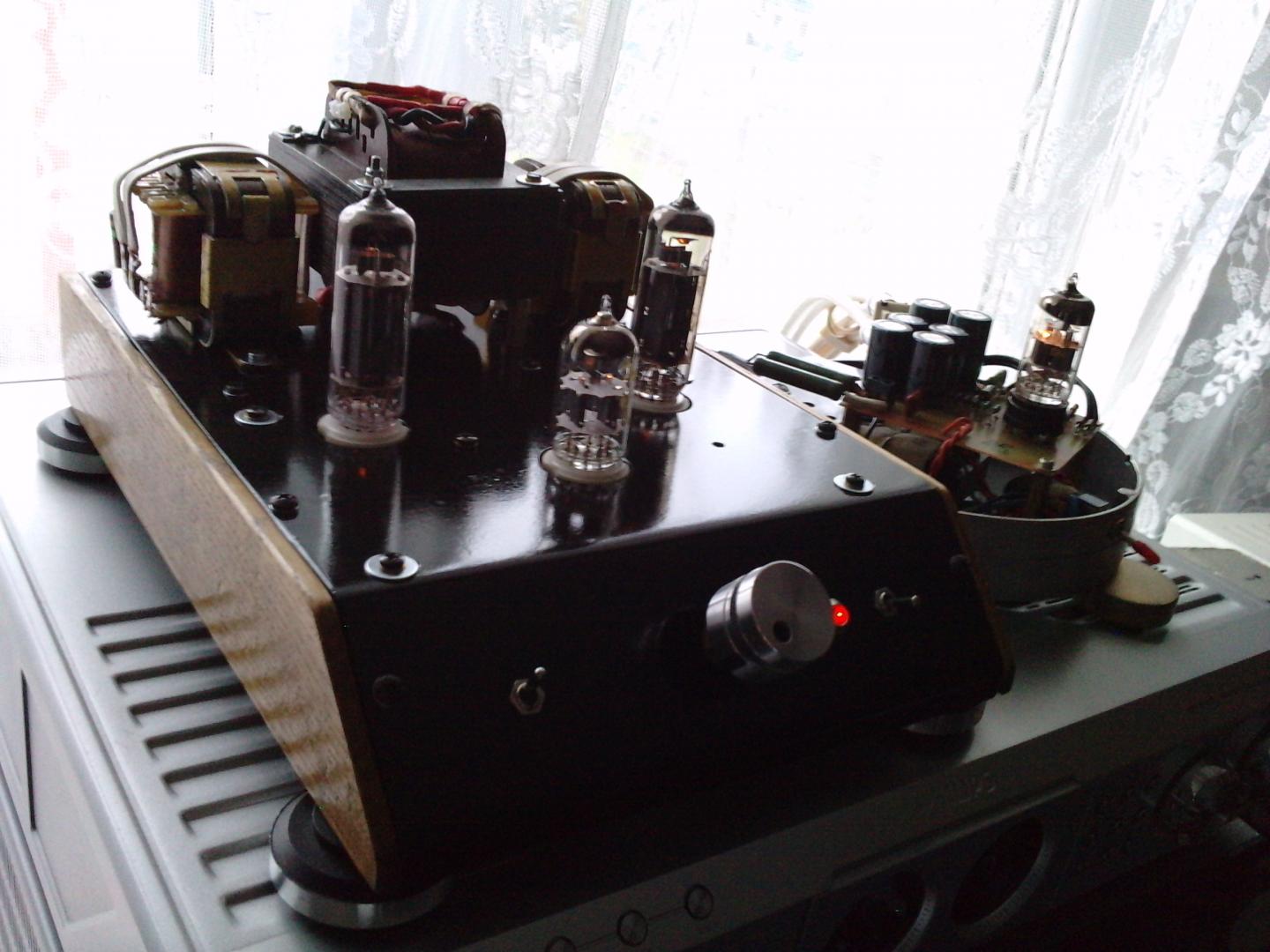

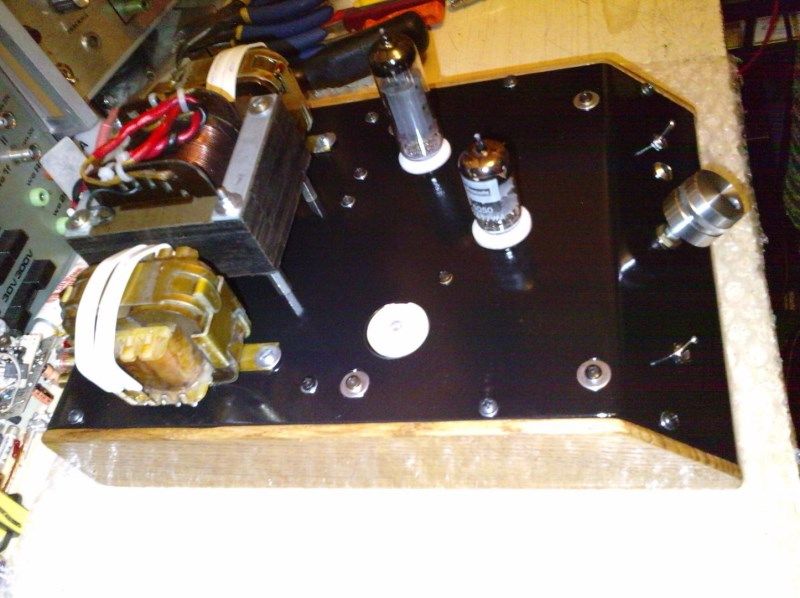

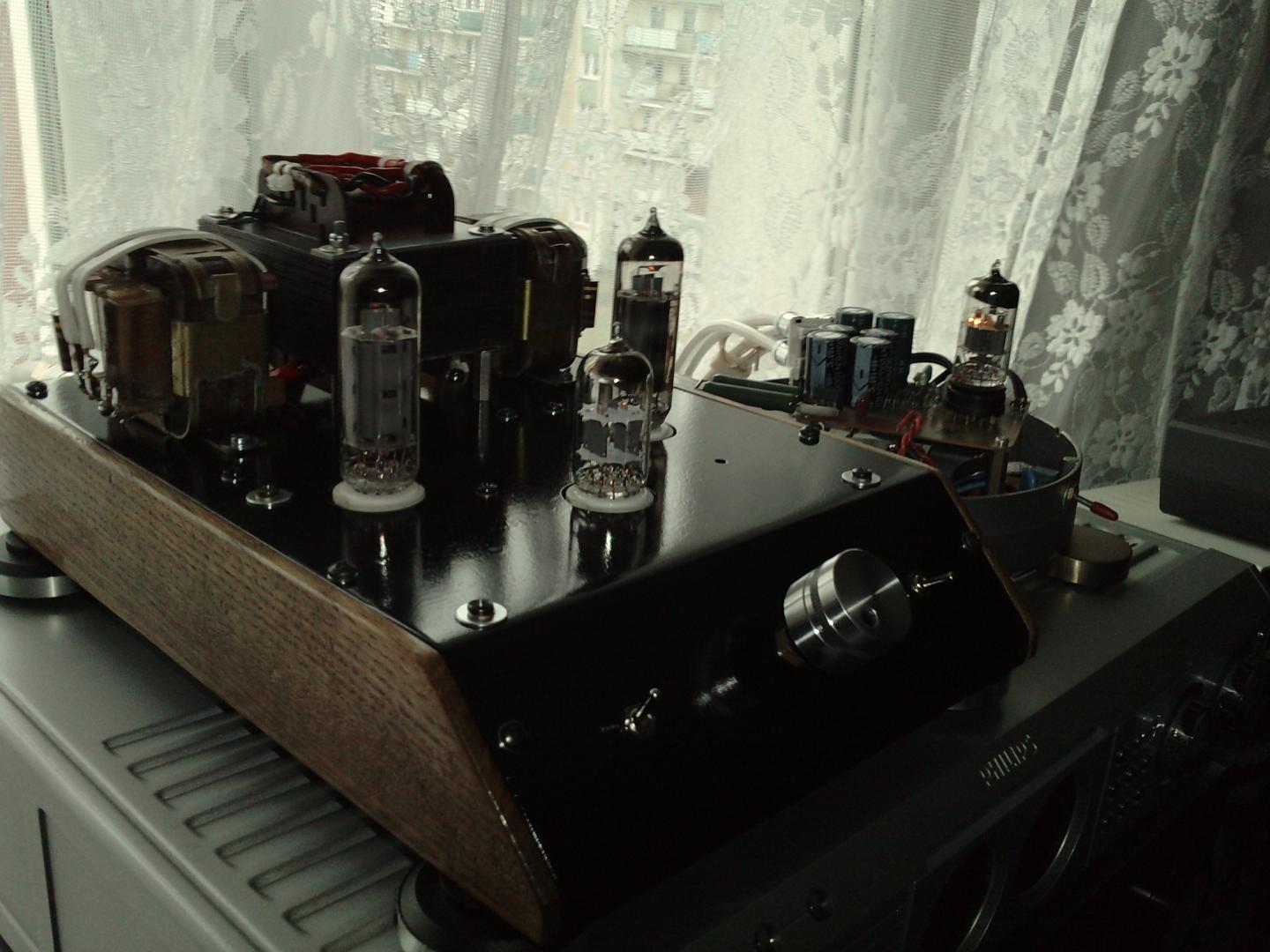

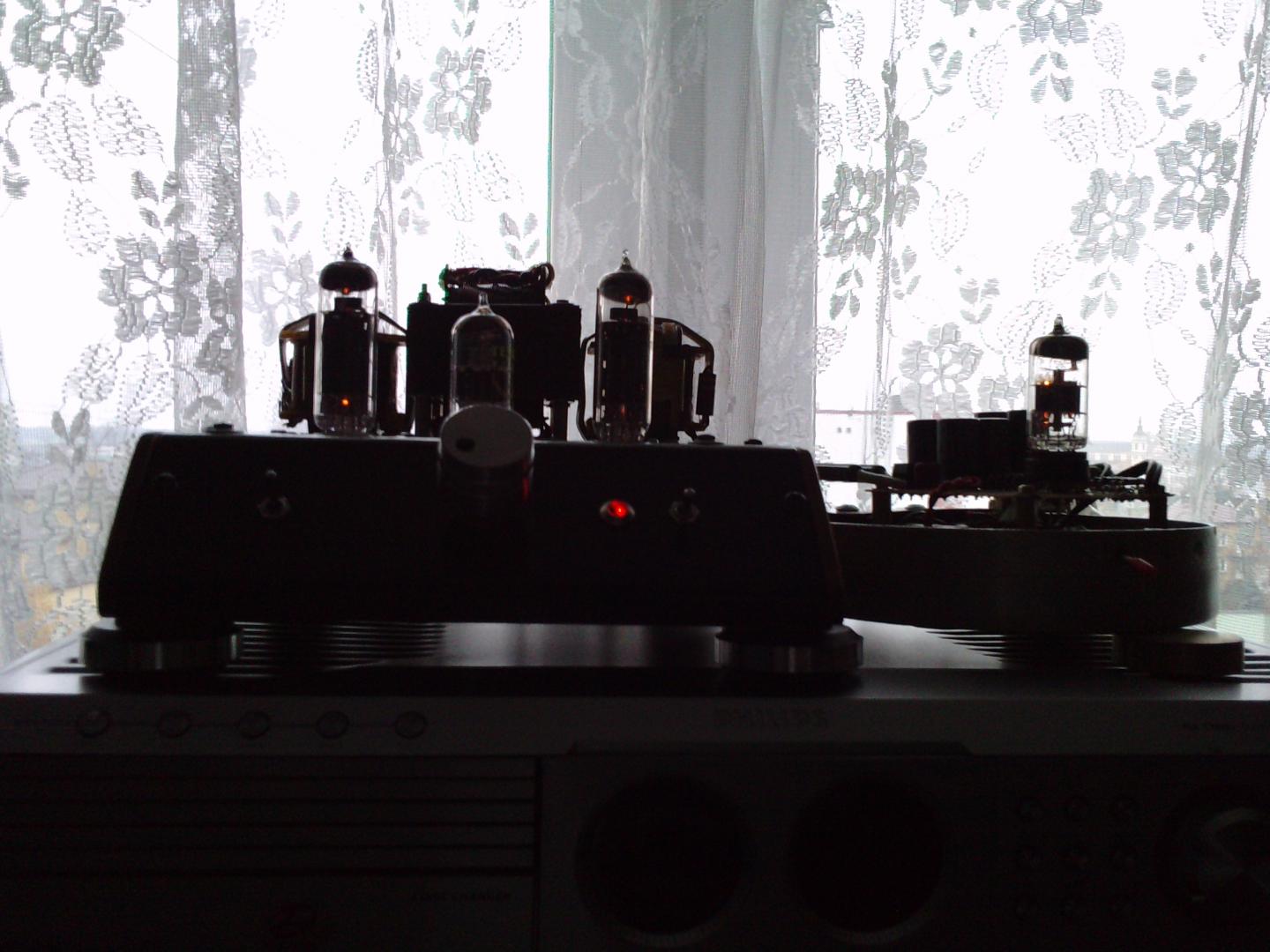

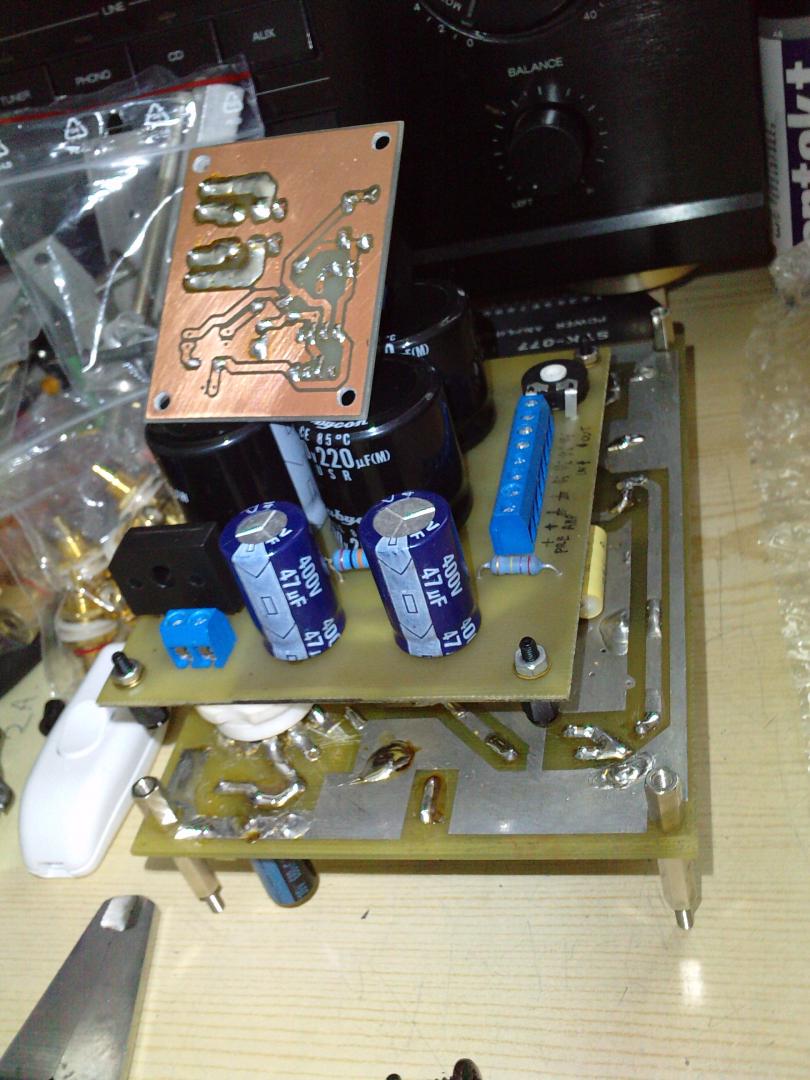

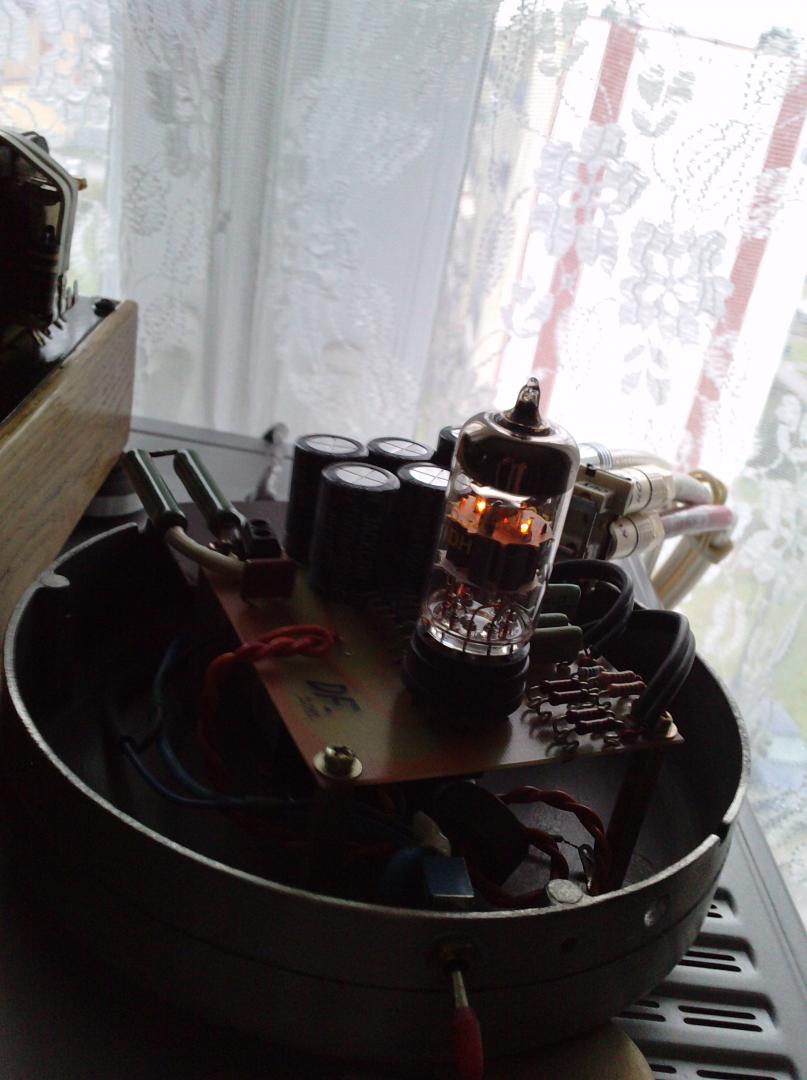

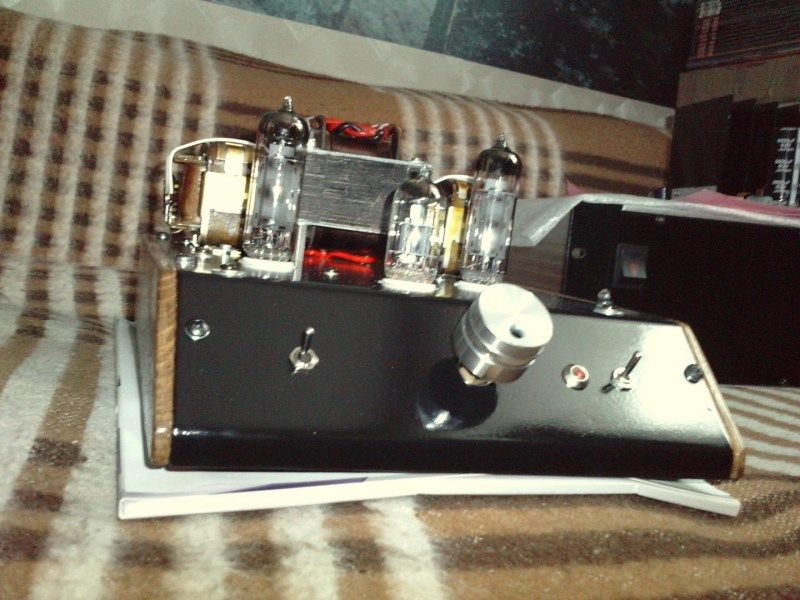

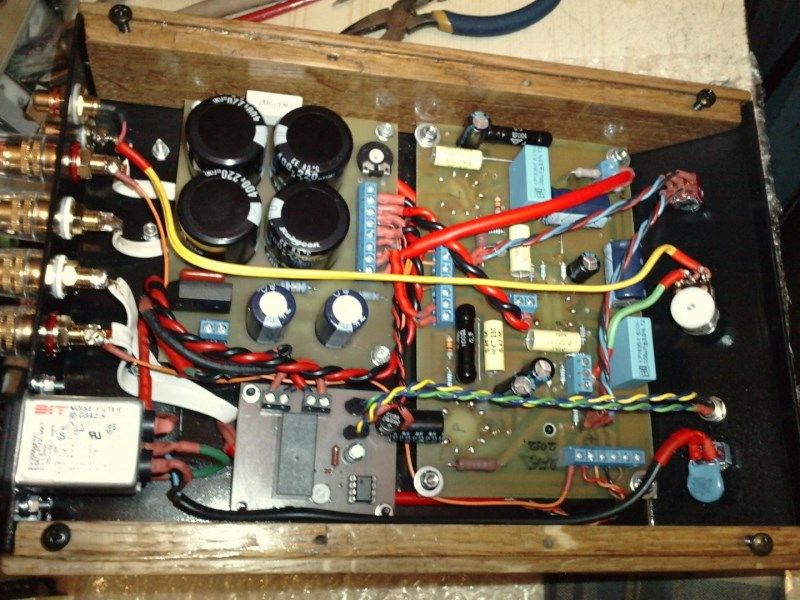

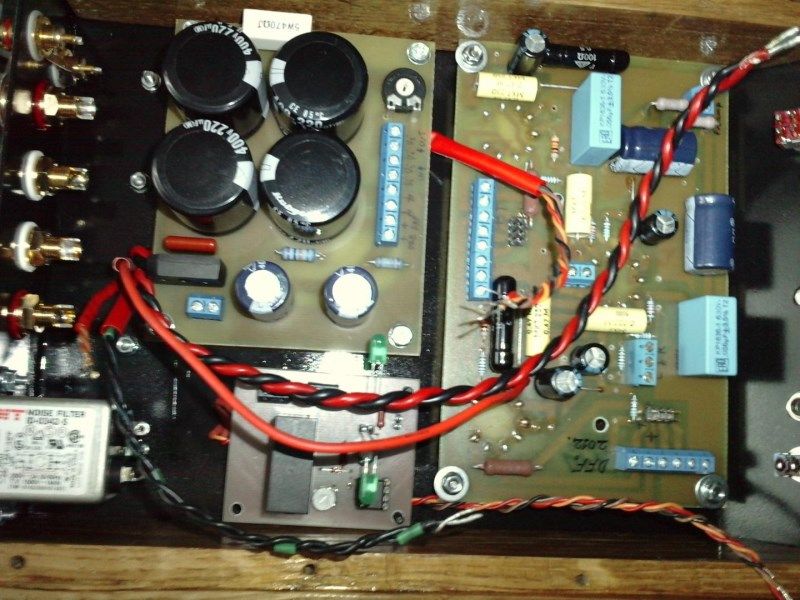

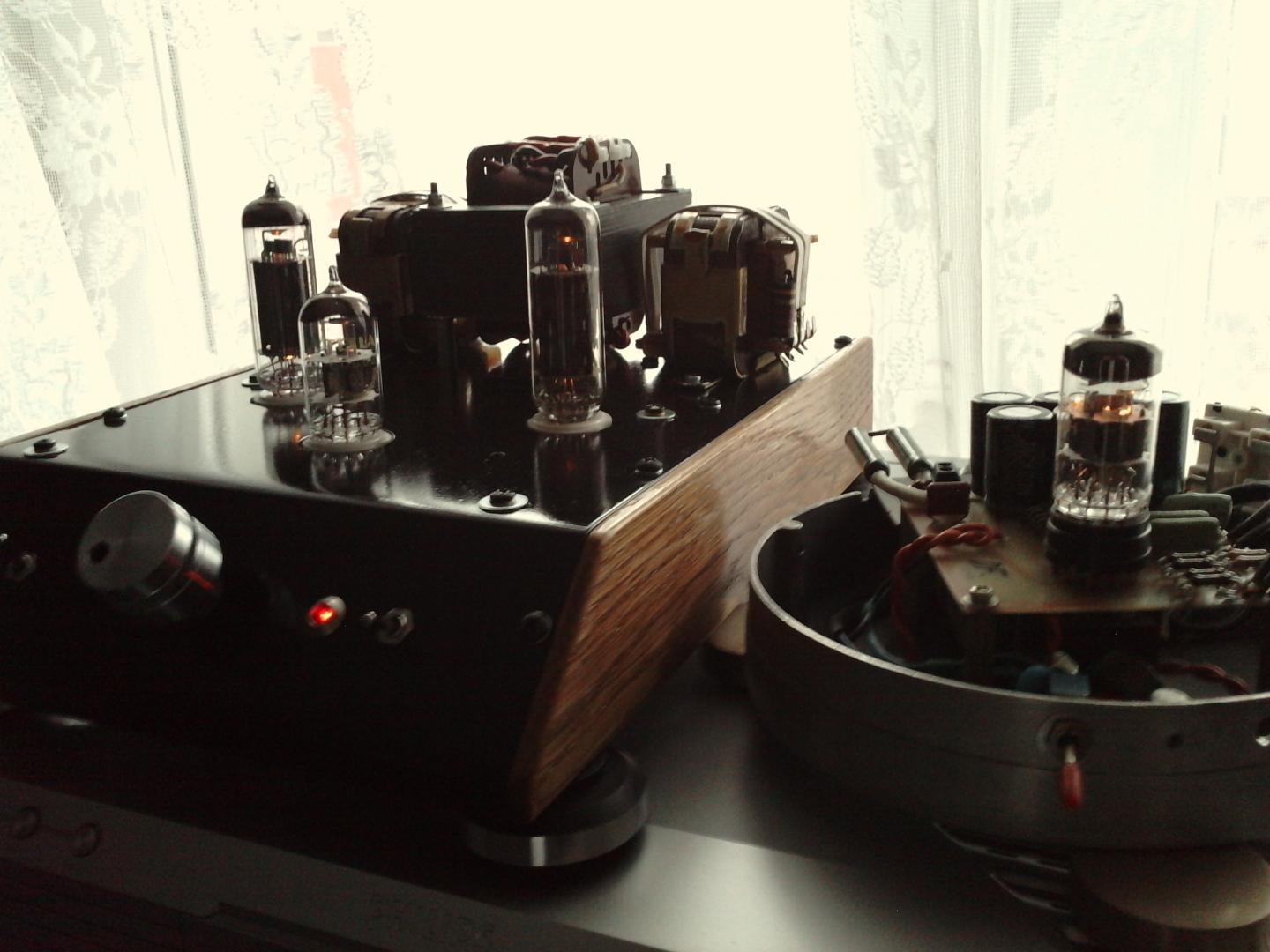

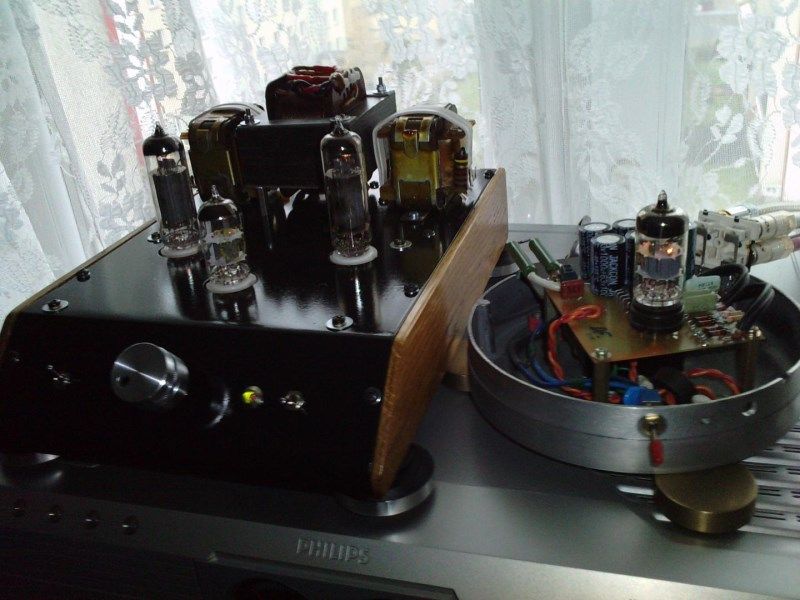

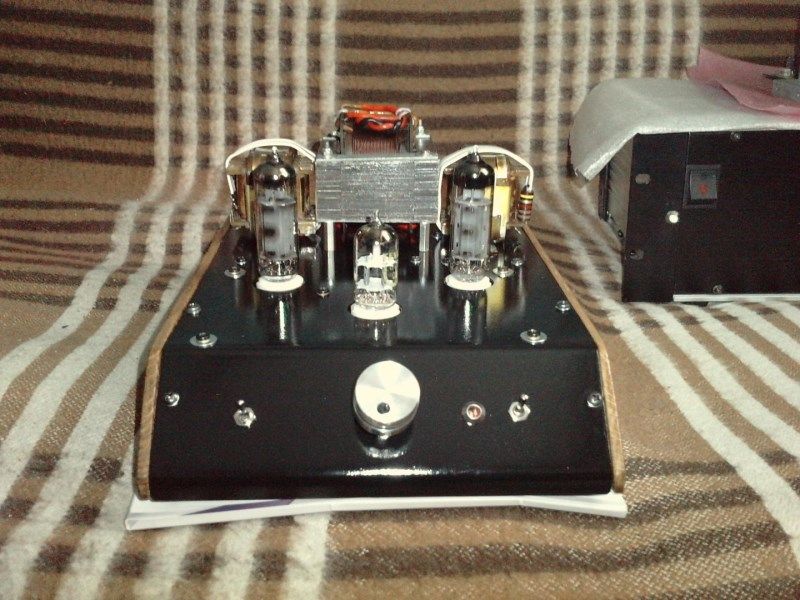

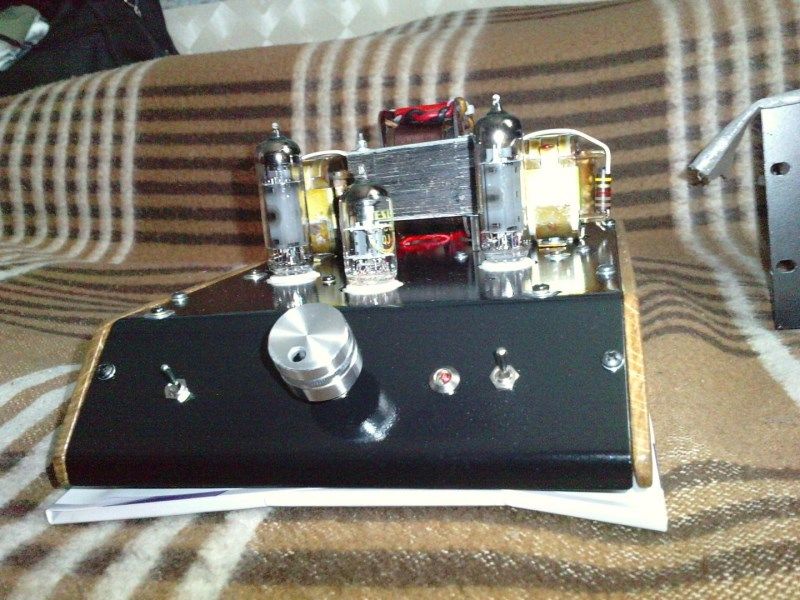

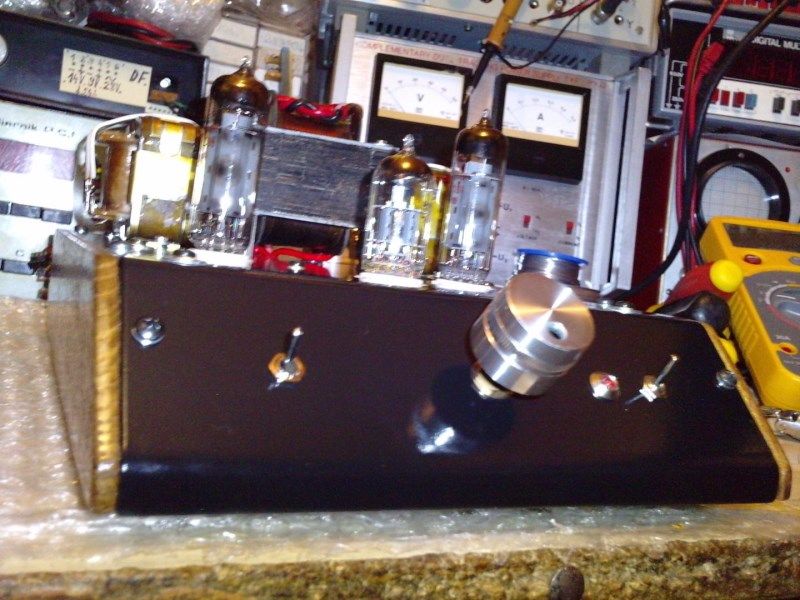

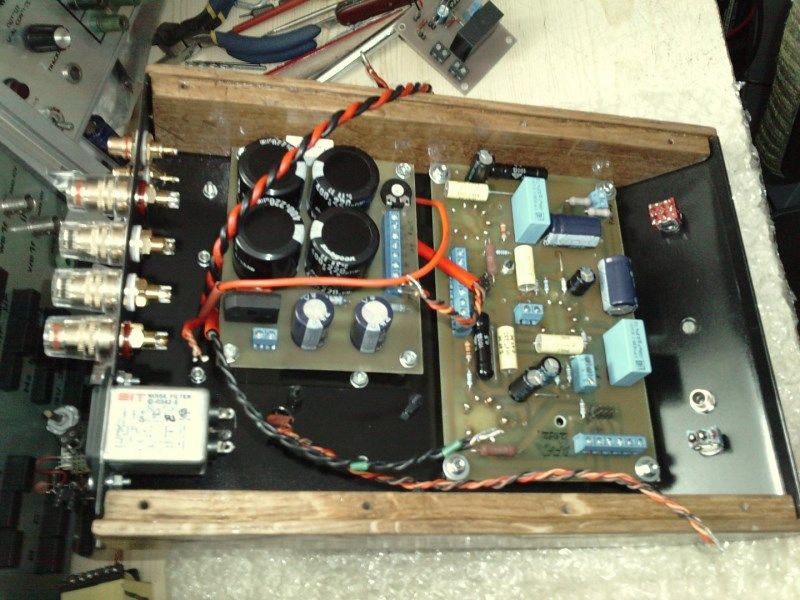

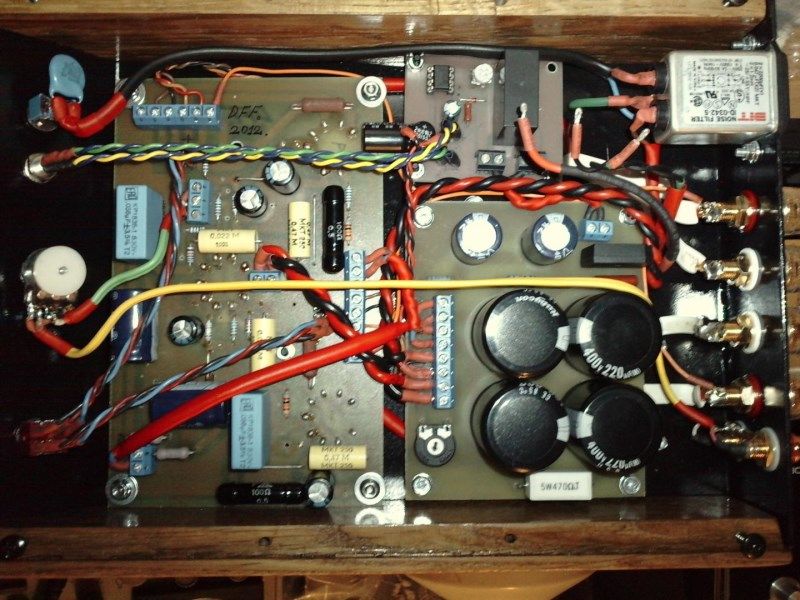

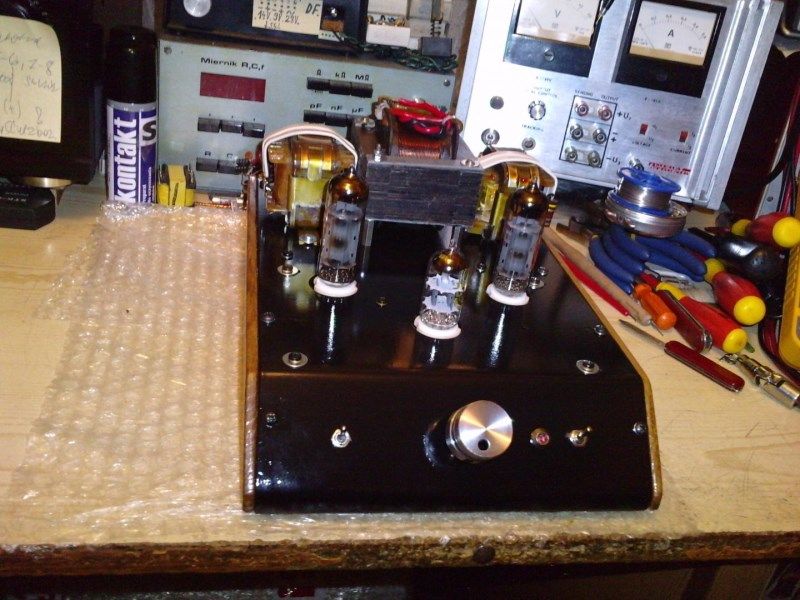

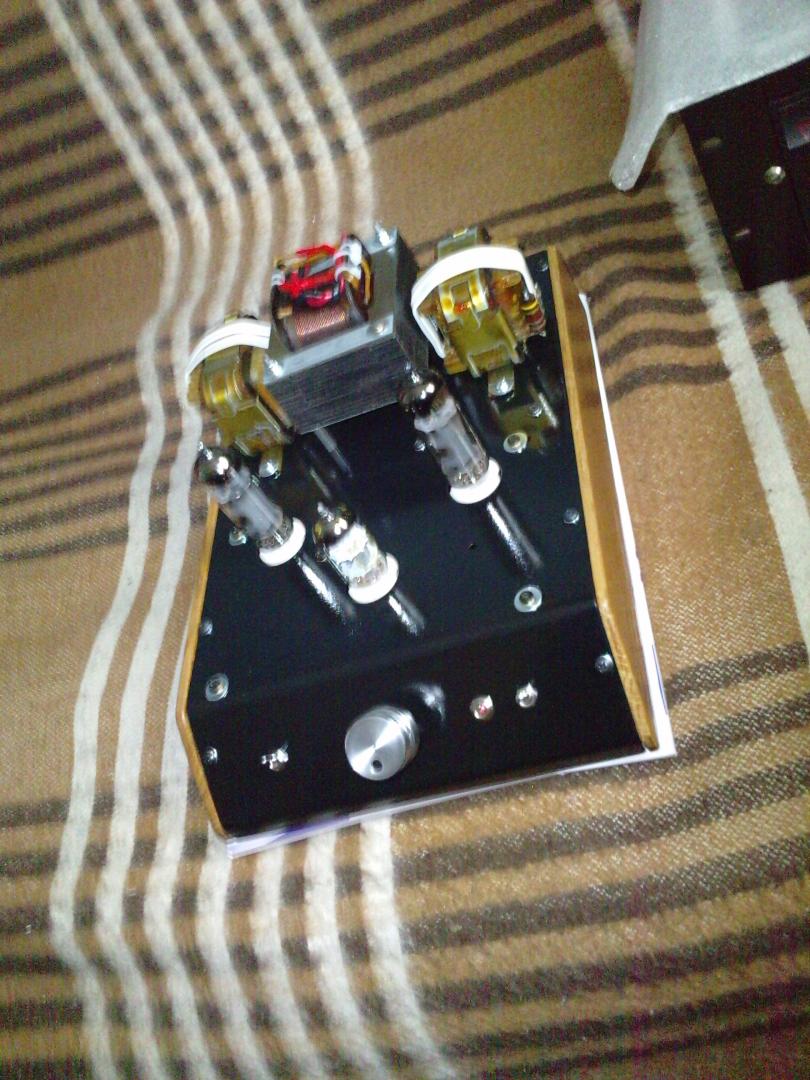

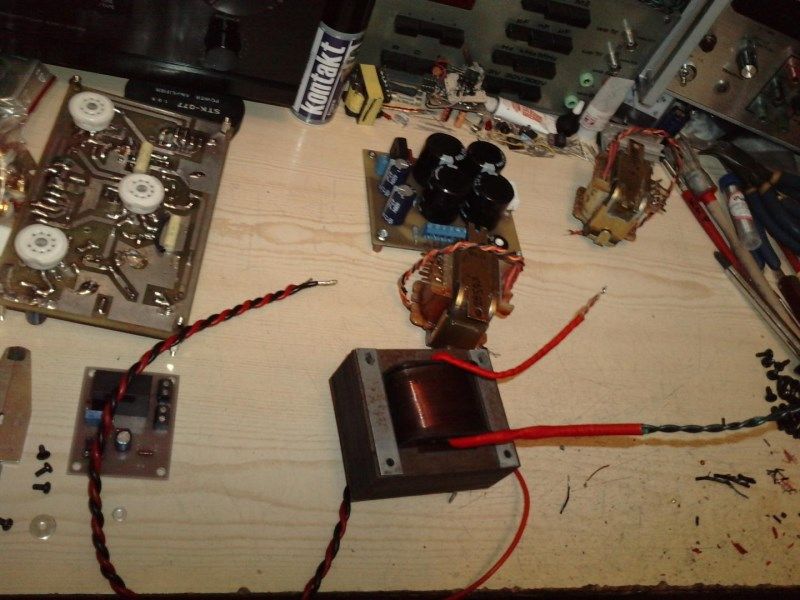

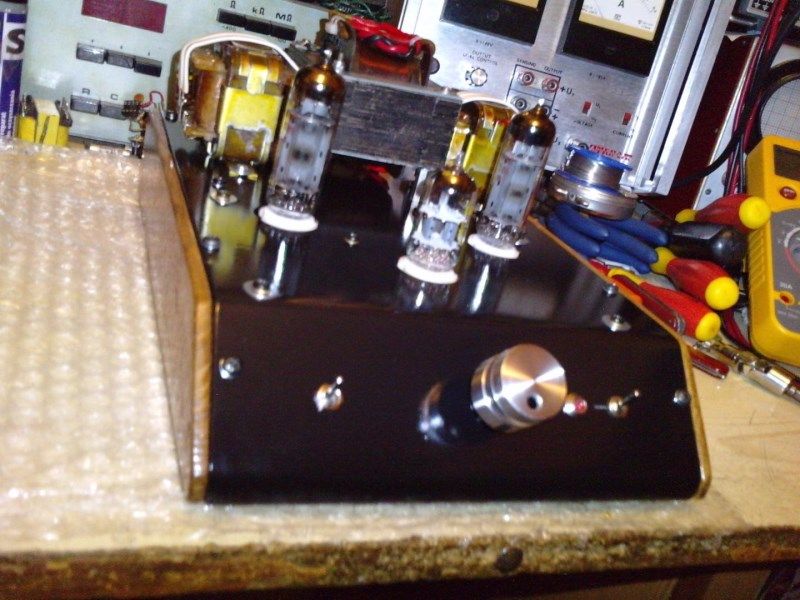

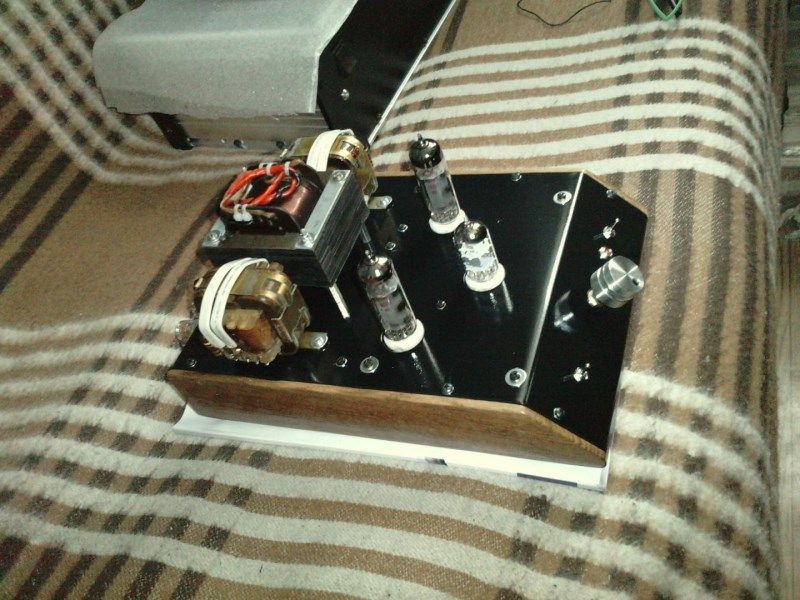

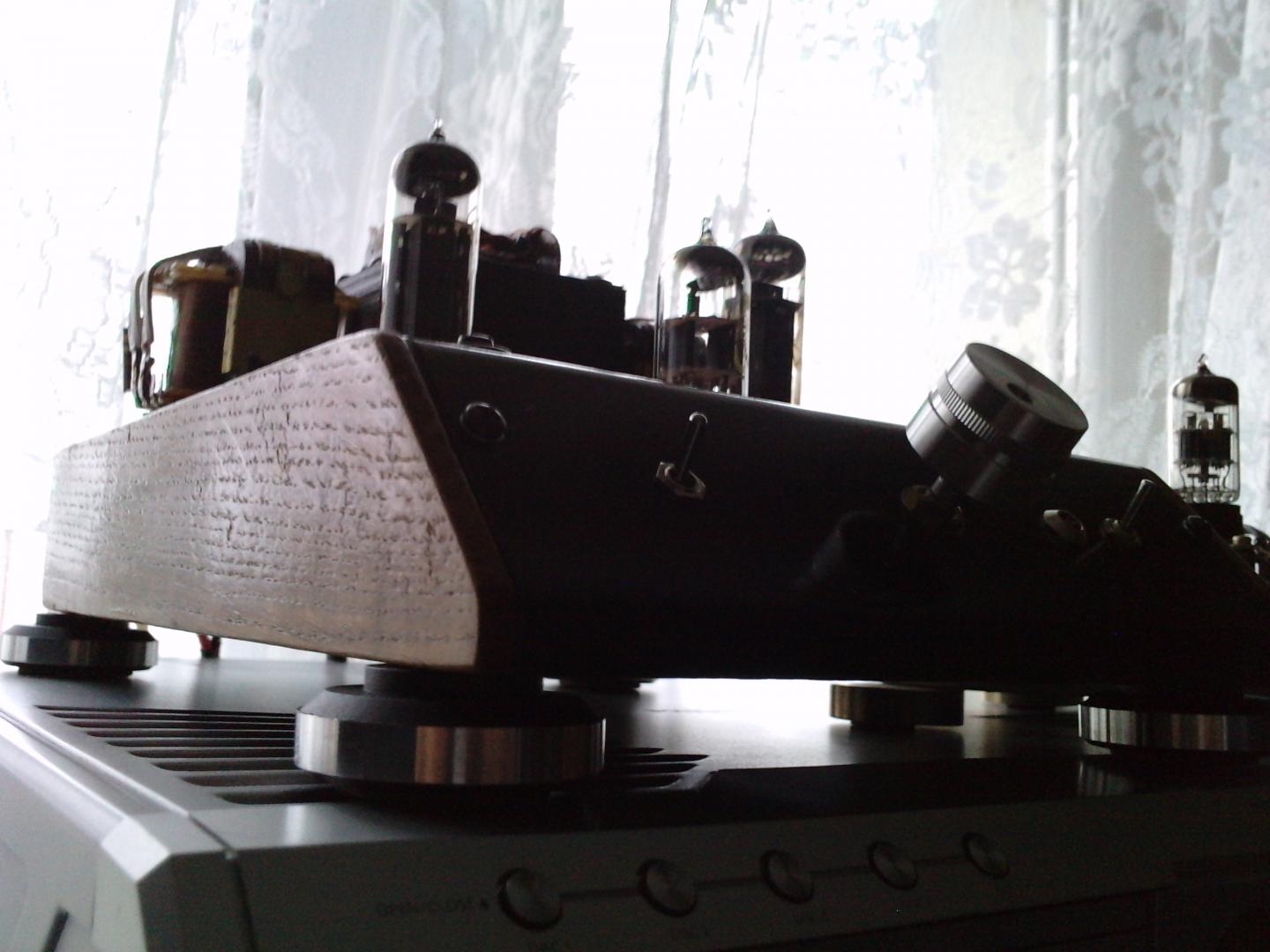

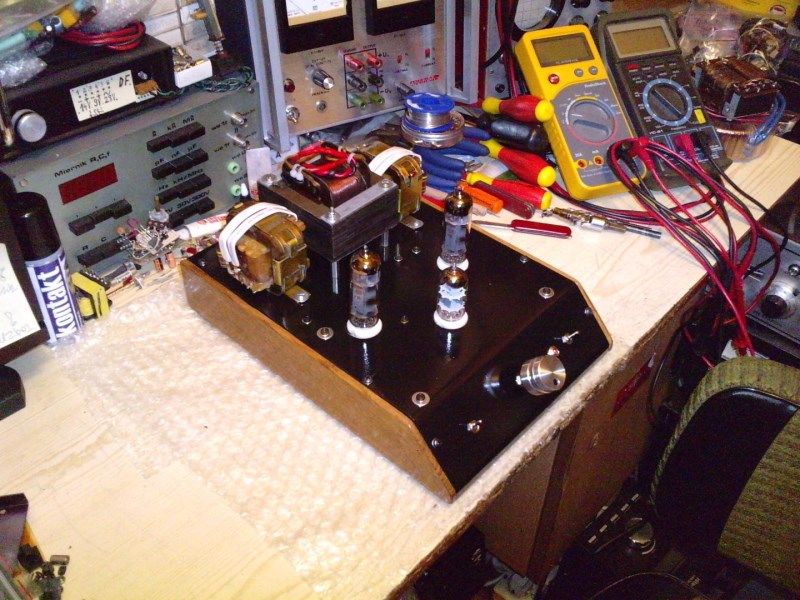

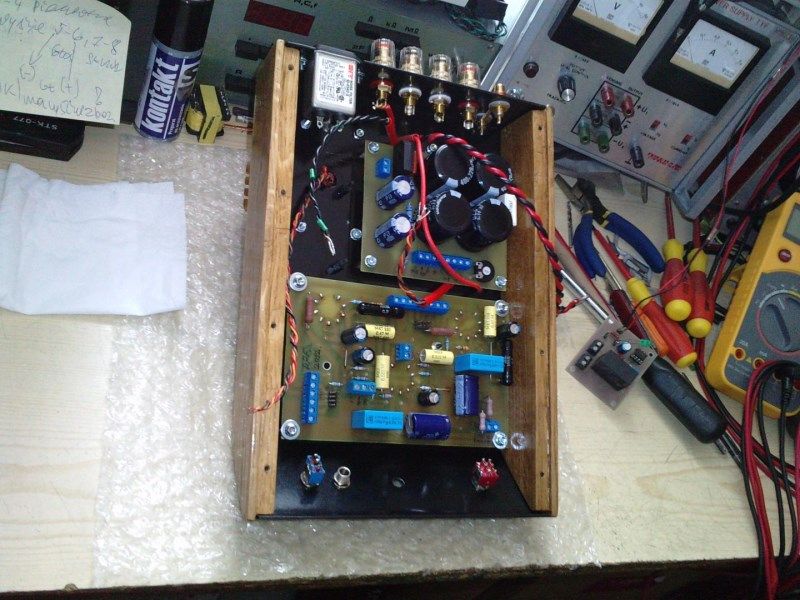

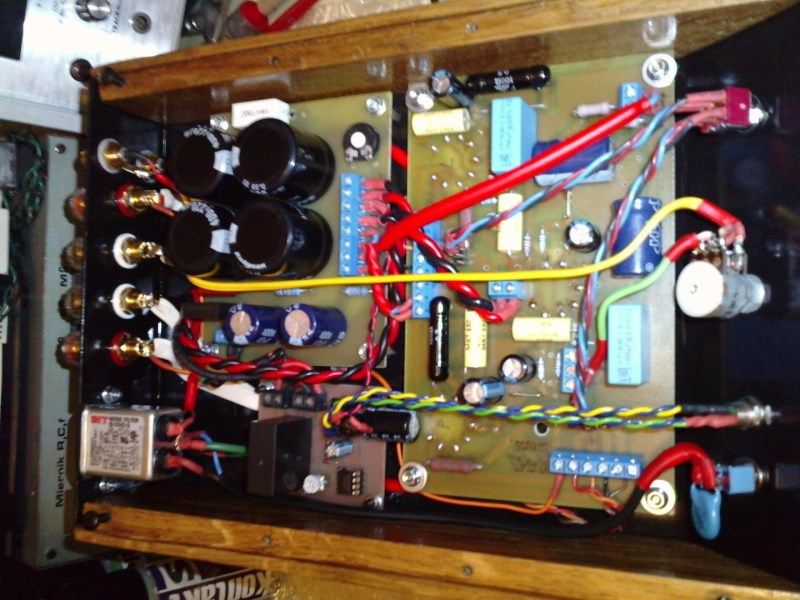

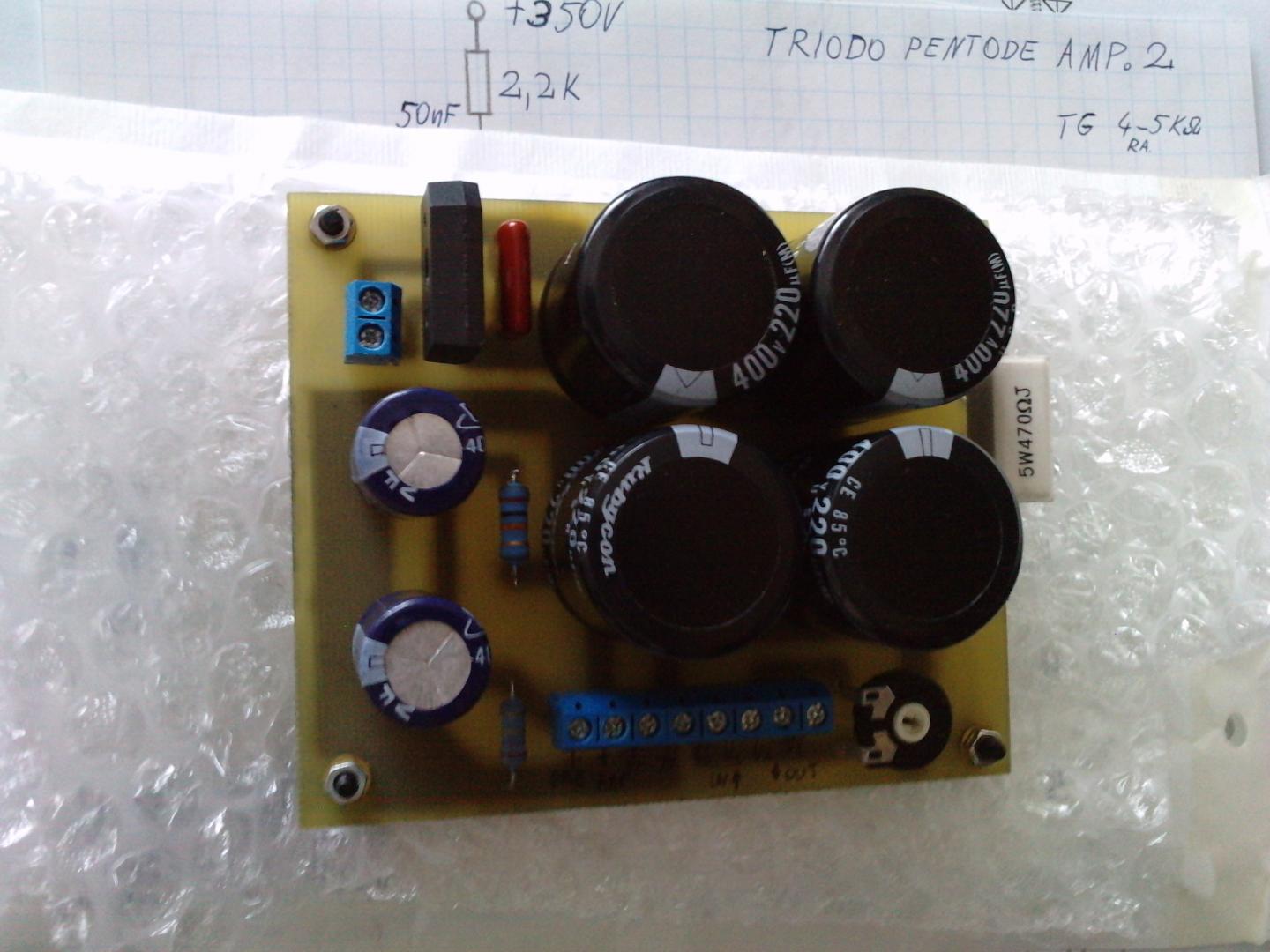

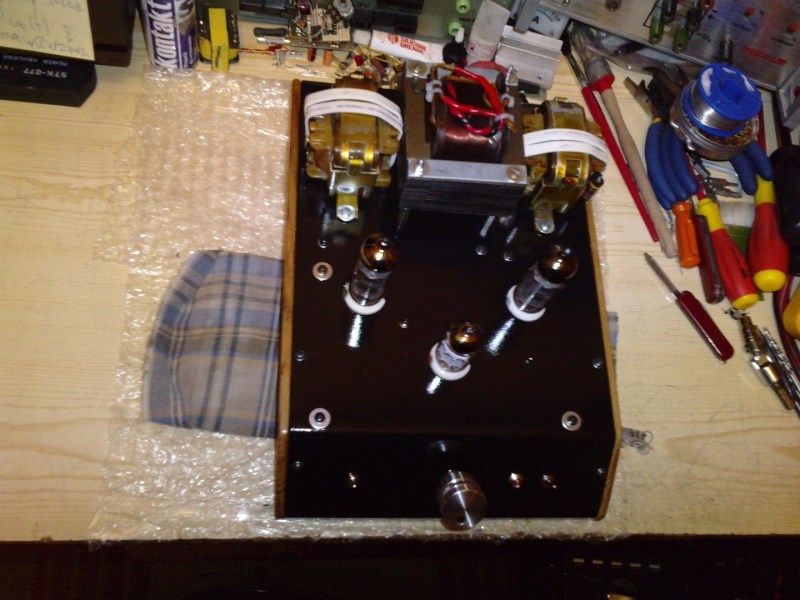

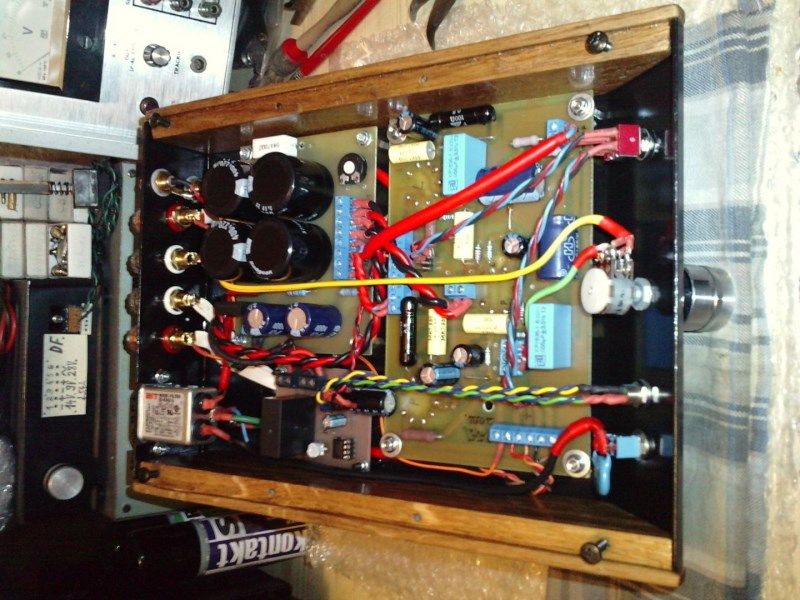

Reszta elektroniki jest widoczna na fotkach poniżej :-)

Oceniajcie



Schemat i wyniki z pomiarów dodam niebawem gdyż był kilka razy zmieniany i modyfikowany jak i sam wzmacniacz, trzeba więc nanieść poprawki.



Co do dzwięku oczarował mnie przepięknymi średnimi tonami jak i wokalami, instrumenty brzmią niesamowicie czysto i klarownie trąbka, pianino, gitara, jest odwzorowywana detalicznie i dźwięcznie, bas jest stonowany nie dudniący ale i nie płaski taki idealny prawie :-) bo po porównaniu do tranzystorowca został zmiażdżony oczywiście tranzystorowiec.

Tony wysokie pełne detali i tego lampowego czaru nareszcie moje kolumny i głośniczki tubowe zagrały pełnią życia !

Bo grając na wzmacniaczu tranzystorowym to dźwięku nie da się porównać.



W tle na kilku fotkach widać prototypową końcówkę mocy na tranzystorach MJ, jak i bufor wkrótce co nie co o niej i buforze w innym temacie.



Pozdrawiam i zachęcam zainteresowanych do odsłuchu u mnie.

Daro :-)



.
