DAC X - kompletny i rozbudowany DAC dla zaawansowanych.


Recommended Posts

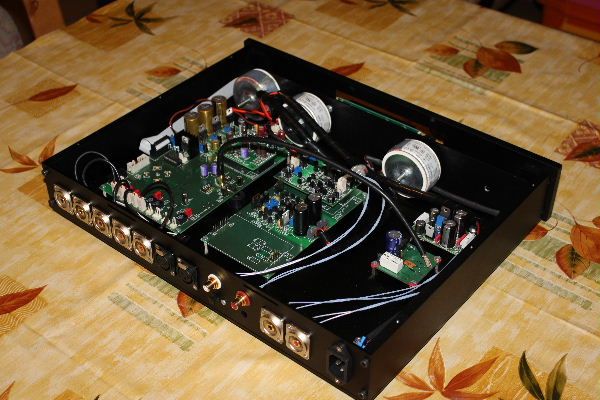

DAC X

Przedstawiam Wam mój najnowszy DAC, który zaprojektowałem z własnej potrzeby.

Zapewne znajdziecie w nim wiele znajomych rozwiązań.

Chodzi o sekcję cyfrową i poszczególne bloki. Całość jest zebrana w nowej formie.

DAC posiada stopień analogowy. A ponieważ można wymieniać przetworniki to i można wymieniać stopnie analogowe.



Duża uniwersalność Xa została okupiona rozbudowaniem i skomplikowaniem układu. Zapewne w pełnej formie nie będzie tani i nie zastąpi najtańszego DACa z dalekowschodnich rubieży. No ale coś za coś.

iX obsługuje wiele rodzajów przetworników – zmiana przetwornika polega na zmianie stoliczka i zmianie opcji w sofcie.

Połączenie wyjścia przetwornika z częścią analogową odbywa się bezpośrednio z płytki córki na płytkę córkę.

Część analogowa to dwustopniowe zasilanie z drugim stopniem wg Spencera – bo podobało mi się najbardziej. A same układy są różne dla różnych przetworników. O ile łatwo pogodzić przetworniki z wyjściem napięciowym , o tyle gorzej się ma sprawa z przetwornikami „prądowymi”.

Całość daje możliwość kształtowania brzmienia, lub bezpośrednich porównań pomiędzy nimi. Przetworniki mogą być z wyjściem prądowym jak i napięciowym.

Układ charakteryzuje się :

· 8 wejść SPDIF, w tym optyczne i zbalansowane,

· wyjściem SPDIF

· zastosowaniem mikroprocesora, wyświetlacza i pilota do obsługi DACa,

· możliwością zastosowania wielu przetworników,

· możliwością zastosowania różnych stopni analogowych,

· wejściem zewnętrznego sygnału zegarowego,

· dwustopniowym precyzyjnym zasilaniem,

· rozdzieleniem zasilania na część cyfrową i analogową.



DAC obecnie obsługuje następujące przetworniki:

· WM8740, WM8741, WM8742,

· PCM1792, PCM1794, PCM1795, PCM1796, PCM1798,

· PCM1704,

· AK4399.

Stopnie analogowe, dla zastosowań DIY, są wykonane według projektów różnych autorów.

W chwili obecnej pracują cztery różne stopnie analogowe, z opcją na jeszcze dwa.



W skład części cyfrowej wchodzi:

· duża płyta ze wszystkimi obwodami,

· mała płytka wyłącznie pod przetwornik. Są 4 rodzaje małych płytek, pod różne przetworniki.

Przetworniki są z wyjściami:

· prądowymi,

· napięciowymi.

Oddzielną częścią jest układ konwersji I/V i obróbki analogowej. W jej skład wchodzi:

· duża płyta z obwodami zasilania, dodatkowego desymetryzatora,

· dwie małe płytki z gniazdami i właściwym układem analogowym. Obecnie są 4 rodzaje płytek dedykowanych dla różnych przetworników.



Schematy znajdziecie tutaj :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


  • Like 6

www.sparus.pl

Link to post
Share on other sites



dżizas, Waldek!

Chciałeś nas zaskoczyć i to Ci się udało;)

Piszę się na płytki.

Czy któreś z wcześniejszych edycji są kompatybilne z tym projektem?

Ale widzę (oglądając schematy), że raczej nie... ;(

Edited by Luiis
Link to post
Share on other sites

dżizas, Waldek!

Chciałeś nas zaskoczyć i to Ci się udało;)

Piszę się na płytki.

Czy któreś z wcześniejszych edycji są kompatybilne z tym projektem?

Ale widzę (oglądając schematy), że raczej nie... ;(



:-)

Dosyć już miałem skakania po przetwornikach. Były dwa wyjścia - nic albo to.

Ogólnie DAC jest podobny do Lukara (DACa) robionego przez Bikoza i do DACa tomek_j publikowanego kiedyś w EP.

Mój poszedł z duchem czasu. I brakuje mu tylko media serwera na LAN.



edit

"co do zamówienia - u mnie gra więc mi się nie spieszy", a na serio to pokazuję schemat wersji 2.1 tak aby można było się wypowiedzieć.

Jak nie będzie zmian zbyt dużych, albo wcale, to można otworzyć listę.

Ogólnie tym razem proces zamówienia będzie nieco dłuższy.

Edited by Waldi_06

www.sparus.pl

Link to post
Share on other sites
xavian

Gratuluje projektu, wygląda to rewelacyjnie.

Jesteś osobą doświadczoną, więc zasięgnę Twojej opinii.

Siedzę od jakiegoś czasu w Wolfsonach i testuje różne stopnie analogowe do nich.

Na jakiej częstotliwości w-g Ciebie ciąć filtr, 70kHz?, łagodnie czy ostro?

Jakie preferujesz elementy, opampy czy dyskretne?

Utrzymać napięcie wyjściowe z dac-a czy może obniżyć - czytałem o takiej sugestii.

Link to post
Share on other sites

I brakuje mu tylko media serwera na LAN.

.. jak Cię znam, z czasem zapewne powstanie jakaś "córka" i będzie po temacie.;)



Co do zamówienia to akurat byłbym chętny na pełną opcję gdyż w oczekiwaniu na taki projekt gromadziłem kostki i poza AKM mam wszystkie.

Fajnie było by, gdyby zamówienie nie było kompleksowe (zawsze można przeoczyć jakąś istotną PCB), mam na myśli taki sposób zamawiania żeby chętni mogli w różnym czasie zamawiać potrzebne moduły, ale ale do tego to chyba potrzebny by Ci był sklep online ....

Tymczasem nie mam pomysłu jak rozwiązać taki problem na forum, może rzeczywiście rozciągnąć "proces" w czasie..



p.s. Twój DAC właśnie zmobilizował mnie do skończenia pewnej płytki...:)

Link to post
Share on other sites

Tymczasem nie mam pomysłu jak rozwiązać taki problem na forum, może rzeczywiście rozciągnąć "proces" w czasie..



Mysle ze z tym nie powinno byc wiekszego problemu, plytki duze zamowic musisz obie, koszt malych plytek dac nie powinien byc kosmiczny, podobnie analogówek, w przypadku kiedy bedzie chcialo sie poeksperymentowac mozna sobie bedzie pewnie pozwolic na odrobine burzuazji i zamowic te które potencjalnie by nas interesowaly, ceny samych pcb jak pewnie wiesz czesto sa marginalne w porównaniu do "wartosci" calego projektu.



Waldi, swietna koncepcja, gratuluje



Pozdrawiam

Edited by jeremy
Link to post
Share on other sites

Jakiś czas temu wzrosły opłaty u producenta. I o ile koszt płytki stosunkowo niewiele, to koszt naświetlenia już dużo więcej.

Z tego powodu zakładam, że małe płytki będą odłamywane i wykonywane w "komplecie" po 4sztuki (każda inna). Zaoszczędziłoby się na naświetlaniu.

Ale wszystko zależy od ilości chętnych.

Przy dużej ilości możnaby sobie pozwolić na prawie swobodne kompletowanie płytek ( o ile rozkład byłby losowy).

Lecz przy małej ilości chętnych w grę wchodzą tylko komplety, bo na jeden zestaw "wspólny" - jest małoprawdopodobne, aby wszyscy chcieli to samo.



Proponuję rozważać zamówienie kompletu czyli czterech płytek z czego dwie rozłamywane na cztery córki.

Wysyłka zamówienia do zakładu jest możliwa od zaraz.

www.sparus.pl

Link to post
Share on other sites

Ale numer!!! Właśnie skompletowałem prawie pełny zestaw części do Twojego DAC'a 1794 a tu taki kwiatek. Dobrze, że jeszcze nie zacząłem lutować :-) Trzeba będzie dokompletować do X full wypasa. Kibicuję w każdym razie temu wątkowi bardzo. A na razie trzeba będzie jeszcze pograć muzyczkę na nieśmiertelnym Kustagonie.

Link to post
Share on other sites

Waldi ....mam Twojego DACa na AK4396 i bardzo sobie go chwalę

Z niecierpliwością czekam na rozwój tematu ...mnie kusi AK4399 :-)

Kiedy można liczyć na jakieś listy " życzeń-zamówień "



pozdrawiam :-)

Edited by MARER
Link to post
Share on other sites

Projekt jest gotowy, czyli można zakładać listę.

Ale przy małej ilości chętnych - albo wszyscy zamówią wszystkie córki , albo wybór córek będzie nieco ograniczony.

Aby przesądzić sprawę muszę (musimy wszyscy razem) wiedzieć kto jakie córki chce.



Pamiętajcie , że formatkę z kilkoma córkami mogę wykonać w ostatniej chwili, a na tej formatce nie musi być 4rodzaje x 1szt ale w miejsce niezamawianej (np 1704 - bo drogi) można wstawić dwie takie same córki (do wyboru).



Dlatego też potrzebna jest lista chętnych.



Druga sprawa.

Płyta główna do analogówki jest jedna i już.

Ale córki są

- 1szt do PCM1704 (układ znany z poprzedniego wcielenia 1704)

- 1szt do PCM179x (Spencer w nieco innym wydaniu niż u HK)

- 2 sztuki stopni analogowych do WMów i AK. Jeden bez sprzężenia zwrotnego, ale z kondensatorem na wyjściu, drugi ze sprzężeniem , ale z możliwością wpięcia przed kondensatorem po ustawieniu 0v na wyjściu.



Z tymi córkami obowiązuje taka sama zasada - zgłosicie się, wypowiecie co chcecie, a na końcu ja określę, czy to się da i za ile.

Edited by Waldi_06
  • Like 1

www.sparus.pl

Link to post
Share on other sites

A obudowę gdzie robiłeś :)

o ile PCB wiadomo trzba wykonać, elementy powiedzmy nie problem kupić, to obudowa zawsze stoi jakaś przeszkodą ?

Jesli obudowę wykonywałś u kogoś ? Lub jest to jakiś kupny model (etc) to mozna by tez pomysleć o własnie wykonaniu obudowy ... koszty ?

Link to post
Share on other sites

Waldek, a mógłbyś nieco napisać o możliwościach sterowania atmelem parametrów daca? Chodzi mi o to jakie sygnały na wejściu przyjmuje, jakie mogą być na wyjściu całości układd, co w upsampllingiem..

Widzę jeden zegar 12 Mhz jedynie.

Edited by jar1
Link to post
Share on other sites

Waldek, a mógłbyś nieco napisać o możliwościach sterowania atmelem parametrów daca? Chodzi mi o to jakie sygnały na wejściu przyjmuje, jakie mogą być na wyjściu całości układd, co w upsampllingiem..

Widzę jeden zegar 12 Mhz jedynie.



Jarku drogi :

1. Przetwornik jest sterowany programowo, a ustawić można większość parametrów, a na pewno te istotne.

2. Jak zauważyłeś na dużej płycie jest upsampler, dla którego można ustawić fs wyjściowy.

3. Zegar - to co widzisz to kwarc potrzebny do poprawnej pracy odbiornika SPDiF. W tej wersji przewidziano dwa możliwe źródła zegara. Pierwszy to zegar z odbiornika SPDiF, a druga możliwość to podpięcie zegara zewnętrznego po wygodnym złączu SMA. każdy może zarobić taki przewód.



Inne

>AudioST:

Obudowa - wiele obudów które używam wykonał RICK.

Jak jesteś zainteresowany to pisz do niego.



>Irek10

Będzie dostępny wsad do procesora. Każdy zaprogramuje procesor sam, po jego wlutowaniu na płytkę. Myślę , że nie bedzie z tym problemu



>Koluszkin

Umówmy się , że kpl = dwie duże płytki, oraz dwie formatki z różnymi, dzisiaj dostępnymi płytkami, czyli na formatce będą cztery płytki przetworników i 8 płytek córek do analogówki.

te osiem płytek wynika z tego, że jedna płytka to jeden kanał (coprawda nie dotyczy to PCM1704, ale tutaj tez będa dwie płytki córki)

To jest komplet do eksperymentów.

Jeżeli ktoś chce tylko jedną płytkę córkę to proszę NIE pisać "kpl", lecz tylko nazwę przetwornika. Wówczas otrzyma tylko dwie płytki córki.

Edited by Waldi_06

www.sparus.pl

Link to post
Share on other sites

Panowie, w związku ze złożonością projektu i mnogością płytek do niego, a także aby Waldek mógł oszacować potrzeby, proponuję tworzyć listę wg takiego schematu:



PCB - komplet płytek wspólnych, które być muszą (bez PCB pod przetworniki i PCB analogówek)



PCB pod kości przetworników



D1 - PCB pod PCM1704

D2 - PCB pod PCM179x

D3 - PCB pod WM

D4 - PCB pod AK4399



PCB analogówek



A1 - PCB dla PCM1704

A2 - PCB dla PCM179x

A3 - PCB dla WM/AK bez sprzężenia zwrotnego

A3z - PCB dla WM/AK ze sprzężeniem zwrotnym



Mam nadzieję, że dobrze zrozumiałem wyjaśnienia Waldka i nic nie pochrzaniłem.



Waldek, co Ty na to?

Link to post
Share on other sites

Miałem nadzieję, że odpowiesz nieco konktretniej :)



Da się zrobić, coprawda nie będę przekładał płytek , ale na to pytanie z chęcią odpowie Shark700.



>Klejd

narazie jest dobrze, wiem co kto chce, tak czy inaczej wykonam podsumowanie w excelu

teraz to już chyba za późno zmieniać.



>koluszkin

niestety opcji brak, wyczerpały się w 2009 roku :-)

a na serio - zdecyduj się proszę i napisz dokładnie - ILE sztuk

www.sparus.pl
