jak zainstalować drabinke rezystorową

[stern]

Nie bardzo rozumiem pytanie, spróbuj go jakoś inaczej sformułować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

czytam za i przeciw drabinek rezystorowych

znając zależność wielkości kondensatora wyjściowego i rezystancji wyjściowej np dla konda 100nF impedancja wyjściowa musi byc 100kohm dla częstotliwości granicznej 16Hz

oczywiście mozna dać większy kondensator itd.

drabinka typu ladder jest chyba jedyną która dla ŻRÓDŁA sygnału ma stałą rezystancję, nie wiem jak ją widzi następny stopień ale zazwyczaj stopień wejściowy na lampie , np pierwsza siatka lampy wtórnika whtie'a ma impedancje wejściową dużą

więc nie obetnie pasma?



ktora drabinka w moim przypadku jest najlepsza?



w załączniku fajne zestawienie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Do tych układów które wkleiłem z drabinką w katodzie, nadaje się jedynie Series type. W poprzednim wpisie potwierdziłem błędnie, że Ladder się nadaje, co niniejszym prostuję.

Co do reszty natomiast, to pasmo od dołu jest zależne od wielkości kondensatora szeregowego i oporności WEJSCIOWEJ stopnia do którego jest podłączony. To co napisałeś tutaj

<br />nając zależność wielkości kondensatora wyjściowego i rezystancji wyjściowej np dla konda 100nF impedancja wyjściowa musi byc 100kohm dla częstotliwości granicznej 16Hz<br />oczywiście mozna dać większy kondensator itd.<br />

nie ma wogóle sensu, lub nie zrozumiałem właściwie co miałeś na myśli.

Drabinka typu ladder ma stałą oporność z punktu widzenia wyjścia stopnia który nią steruje, ale series też jest widziana jako stała oporność.

Pasmo następnego stopnia będzie zależało od kondensatora i oporności wejściowej tego stopnia a nie od drabinki.



Można oczywiście przeanalizować co widzi lampa sterowana przez drabinkę ale będzie to nieużyteczne, ponieważ to co jest istotne to to jak jest ona widziana, ponieważ to od drabinki do tej lampy płynie sygnał a nie odwrotnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

z tego co piszesz wynika mi ,że jaki by nie był dzielnik napięcia to i tak rezystor w drabince idący do masy powinin być rzędu kilkunastu kilkudziesięciu kiloohm bo od niego zalezy impedancja wyjściowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Mógłbyś narysować to o czym piszesz albo jakoś uściślić wypowiedź, bo nie wiem o czym konkretnie piszesz, np. o który rezystor idący do masy chodzi i w jakiej drabince. To techniczne zagadnienia i abyśmy się rozumieli musimy obaj pisać tak konkretnie i jasno jak tylko to jest możliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

mysle nad przelutowaniem drabinki i chodzi mi o to,żetrzeba by zrobić taka drabinkę by rezystor Rg miał dużą rezystancję



np

Rin Rg nap wyjśc

0 200k 2v

22k 200k 1,8v

50k 150k 1,5v

50k 100k 1,33v

100k 100k 1v

185k 108k 0,74v

200k 75k 0,54v



nie wiem czy to jest durny pomysł , na razie tak tylko liczyłem ale czy to ma sens jeszcze nie wiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Takie liczenie nie bardzo ma sens, bo poziom wyjściowy będzie się zmieniał mniej więcej liniowo, a powinien logarytmicznie lub ekspotencjalnie. W internecie znajdziesz z łatwością wyliczone drabinki oraz kalkulatory do drabinek.



W tej drabince którą projektujesz, nie da się tak zrobić aby opornik idący do masy miał taką samą wartość dla różnych ustawień. Nie wiem dlaczego przyszło Ci do głowy coś takiego, w każdym razie pozbawione jest to sensu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

"A.M. - Sygnał wchodzi bezpośrednio w siatkę sterującą lampy 6SH7GT i jest odbierany z katody wtórnika i dzięki temu w żaden sposób nie obciąża anody, na której pojawia się wzmocniony sygnał. Powtarzam: wzmocniony sygnał pojawia się na anodzie i żeby go odebrać w stanie niezniekształconym, czystym i nieobciążającym tej lampy, należy zastosować wtórnik katodowy. I to puścić dość duży prąd przez niego, rzędu 5-6 mA. Taki prąd nie przeciążą lampy, która ma dopuszczalny prąd 20 mA, więc gdy pracujemy na 25%, to lampa długo chodzi i czysto. Tak duże natężenie prądu sygnałowego wystarcza, by się „wepchnąć” w dowolny interkonekt przy dowolnym nastawieniu potencjometru głośności. Żeby nie było tak, że robimy głośniej-ciszej i się nam coś zmienia w dynamice, czy barwie dźwięku, należy zastosować wtórnik katodowy. Przy takim podaniu sygnału usłyszymy wszystkie szczegóły niezależnie od nastawionego poziomu głośności. Najważniejsze jest najwierniejsze oddanie złożonych niuansów muzycznych, choćby lokalizacji źródeł dźwięku, rozmieszczenia instrumentów, akustyki pomieszczenia. I żeby się to nie zmieniało niezależnie od nastawionego poziomu głośności. "





to cytat z opisu absolutora

To jak jest w końcu z tym wtórnikiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

No i jak mam odpowiedzieć na to pytanie skoro jest ono tak zadane że nie wiadomo o co w nim chodzi? Te Twoje pytania przypominają jakieś szyfrogramy niemożliwe do odczytania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Stern

masz ogromna wiedzę na temat lamp, co który wątek otworzę to czytam Twoje wpisy.



Chodzi mi o to ,że jedni mówią ,że dźwięk z wtórnika jest super

drudzy ,ze absolutnie nie



zrobiłem układ do daca na 6n23p Wk i wziąłem sygnal prosto z anody przez kond 1mF na końćówkę mocy

gra bardziej dynamicznie ale ostro, z wtórnika jest bardziej subtelny





teraz zmieniam lampy na ecc81, musze ustawić inne żarzenie i punkt pracy, ale znalazłem tylko tyle ,że prąd 2,5mA i napięcie anodowe

85v, trochę moim zdaniem mało i nie wiem jak obliczyc impedancję wyjściową dla wk, jeśli wezme sygnał z anody to impedancja bedzie 10kohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

To że są różne zdania na temat wtórników, czy czegokowiek, jest najzupełniej normalnym zjawiskiem, ponieważ efekt końcowy zależy od wszystkich elementów systemu a nie tylko od wtórnika. To jakaś mania w dzisiejszych czasach to poszukiwanie odpowiedzi absolutnych. Jest to pogoń za ułudą, ponieważ takie odpowiedzi nie istnieją. Jeśli ktoś uważnie obserwuje życie, łatwo dojdzie do wniosku, że coś może być dobre w jednym miejscu ale nie w innym, coś może być prawdą dla mnie ale nie koniecznie dla kogoś innego.

Jeśli zrobiłeś wtórnik na 6n23p i działa to lepiej niż beż wtórnika, to oznacza to tyle, że u Ciebie z wtórnikiem jest lepiej.

Impedancję wyjściową dla układu wspólnej katody, jeżeli to miałeś na myśli pisząc wk , można obliczyć ze wzoru Ri X Ra / Ri +Ra, inaczej mówiąc Rwy wynosi tyle ile równoległe połączenie oporności wewnętrznej lampy i opornika anodowego, pod warunkiem że opornik katodowy jest zablokowany kondensatorem. Ponieważ opornik anodowy jest zwykle kilkakrotnie większy niż oporność wewnętrzna lampy, można przyjąć że Rwy jest trochę mniejsza niż oporność wewnętrzna lampy. Dla ECC81 przyjęcie 10kOhm nie będzie dużym błędem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Sławek, zanim zaczniesz dokładać kolejny stopień w postaci wtórnika, którego pozytywnego wpływu w niektórych aspektach nie neguję, wpierw dopracuj do do bólu punkt pracy lampy

jak pobawisz się tym ustawianiem dłużej usłyszysz, że dobre brzmienie uzyskasz w okolicy połowy nominalnego prądu lampki

a dla prostego wtórnika katodowego w okolicach 2 mA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

i ma być pusty, chrzanić taka edycję, a miały się dodawać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

dla wtórnika miało być nie 2 tylko 20mA czyli maksymalny dla danej lampy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Mamel

a mozesz mi powiedzieć dlaczego taki duży prąd ma być we wtórniku?



Stern

W układzie wspólna katoda dając opornik katodowy i bocznikując go tantalem 50-100uF obniżąm impedancje wyjściową ale w jakim stopniu?

jeśli zastosuję opornik anodowy 45kohm

przy Va 120v i i prądzie 3mA ecc81 ma Ri 16,5k

więc impedancja wyj. bez tantala to 16,5x45/61,5 więc 12k

a jak będzie z kondem na op. katodowym?

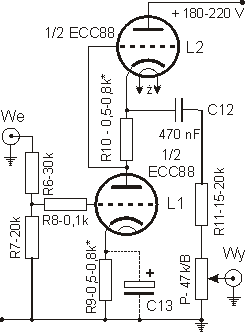

druga sprawa jeśli zrobię układ wspólna katoda z aktywnym obciązeniem i zamiast Ra dam układ jak na zdjęciu to impedancja wyjściowa będzie równa połowie Ri? czy to będzie ciekawsze rozwiązanie niż rezystor anodowy?



trzecia sprawa dioda led zamiast Rk i Ck jaka jest różnica w działaniu polaryzacji na rk i led?





na zdjęciu proszę nie brać wartości pod uwagę tylko układ lamp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

<br />jeśli zastosuję opornik anodowy 45kohm<br />przy Va 120v i i prądzie 3mA ecc81 ma Ri 16,5k<br />więc impedancja wyj. bez tantala to 16,5x45/61,5 więc 12k<br />

Z tantalem będzie taka właśnie, bez niego będzie wyższa.



<br />druga sprawa jeśli zrobię układ wspólna katoda z aktywnym obciązeniem i zamiast Ra dam układ jak na zdjęciu to impedancja wyjściowa będzie równa połowie Ri?<br />

Nie, Rwy=Ri(Ri+Rk)/2Ri+(mu+1)Rk

<br />czy to będzie ciekawsze rozwiązanie niż rezystor anodowy?<br />

Może być ciekawsze ale nie musi, to tak jak z wtórnikiem.

<br />trzecia sprawa dioda led zamiast Rk i Ck jaka jest różnica w działaniu polaryzacji na rk i led?<br />

Różnica będzie w spektrum harmonicznych, inaczej mówiąc będzie to nieco inaczej grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

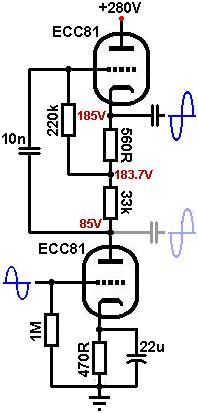

[slawek.xm]

jeszcze jedno pytanie, poproszę o opinię.



który układ ma szansę lepiej zagrać i dlaczego? lampa ecc81

czy ten z poprzedniego zdjęcia wspólna katoda z aktywnym obciążeniem



czy srpp ze zdjęcia poniżej? w drugim przypadku sygnał pobierany z katody lampy górnej



układ ze strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Jak te układy zagrają u Ciebie, można sprawdzić jedynie u Ciebie. Szanse ma każdy z nich, ponieważ każdy był i jest stosowany, a zatem żaden z nich nie jest jakiś zły sam z siebie. Wszystko zależy jak się zintegruje z resztą systemu. To można sprawdzić jedynie doświadczalnie. To proste układy i nie ma chyba problemu z ich zmontowaniem i wybraniem tego który będzie najbardziej odpowiadał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Mamel a mozesz mi powiedzieć dlaczego taki duży prąd ma być we wtórniku?

głupoty piszę z tym prądem wtórnika a stern mnie nie prostuje

prąd sam Ci wyjdzie, żeby wtórnik działał poprawnie musi mieć różnicę potencjałów siatka katoda, na katodzie przynajmniej 1-2 V więcej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

<br />głupoty piszę z tym prądem wtórnika a stern mnie nie prostuje<br />

Głupoty najlepiej prostuje sama rzeczywistość hihi:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Wiem Panowie ,że wiele z moich wymysłów to głupoty :) ale z racji moich "eksperymentów" szukam rozwiązań w miarę prostych i sutecznych, a własnie uświadomiłem sobie ,że w układzie srpp górna połówka lampy pracuje dokładnie tak samo jak wtórnik katodowy

mylę się?

jeśli zrobię układ wspólna katoda, to mogę spróbować zamiast rezystora anodowego dać diodę, czyli połączyć siatkę z anodą w połówce triody, znacie taki układ?

nie mogę znależć takiej realizacji, nie wiem jaka lampa byłaby dobrym obciążeniem dla ecc81 w tym ukladzie z diodą?

jeśli macie jeszcze ochotę pomagać mi to zapraszam

pozdrawiam

Sławek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Mylisz się, górna połówka nie pracuje tak jak wtórnik katodowy. Na pierwszy rzut oka może to tak wyglądać, ale uważne przyjrzenie się temu układowi pozwoli dostrzec różnice. W układzie wtórnika napięcie siatka katoda pozostaje takie samo jak w spoczynku, bez względu na napięcie na siatce, np. jeśli w stanie spoczynku napięcie siatka katoda wynosi 2V, i podamy na siatkę napięcie np. 1V to napięcie na katodzie zmieni się też o 1V tak, że napięcie siatka katoda pozostanie na poprzednim poziomie 2V. W górnej połówce srpp napięcie siatka katoda nie pozostaje stałe, a zmienia się wraz z sygnałem podanym na siatkę dolnej lampy.

<br />jeśli zrobię układ wspólna katoda, to mogę spróbować zamiast rezystora anodowego dać diodę, czyli połączyć siatkę z anodą w połówce triody, znacie taki układ?<br />

Mógłbyś to narysować? Na podstawie tego opisu trudno wydedukować jak to miałoby wyglądać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

pózniej wkleję schemat z diodą,



ale przeczytałem coś ciekawego a mianowicie



nie wkleiło sie

"

Aby poprawić pracę wtórnika przy ujemnych impulsach stosuje się czasami przesunięcie punktu pracy w kierunku dodatnich napięć, poprzez np. włączenie rezystora pomiędzy siatkę a zasilanie anody."



jak to wygląda i jaka wartość rezystora np dla ecc81?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Nie wiem skąd bierzesz te rewelacje, w każdym razie nie skomentuję tego w sposób żaden.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

hmm, wklejam cały kawałek

Układ ze wspólną anodą

Układ ze wspólną anodą nazywany jest przekornie wtórnikiem katodowym. W układzie tym anoda jest dla składowych zmiennych zwarta poprzez źródło zasilania do masy. Współczynnik wzmocnienia wtórnika jest nieco mniejszy od jedności. Faza sygnału wyjściowego jest zgodna z fazą sygnału wejściowego. Impedancja wejściowa wtórnika jest duża, praktycznie równa R1. Rezystory R1 i R2, podobnie jak w poprzednim układzie, służą do ustalania punktu pracy wtórnika (napięcia polaryzacji siatki). Aby poprawić pracę wtórnika przy ujemnych impulsach stosuje się czasami przesunięcie punktu pracy w kierunku dodatnich napięć, poprzez np. włączenie rezystora pomiędzy siatkę a zasilanie anody. Natomiast impedancja wyjściowa jest bardzo mała i wynosi: Rwy = 1/Sa (np. dla lampy ECC88, która ma Sa = 12.5 mA/V, rezystancja wyjściowa wynosi 80 omów). W ten sposób wtórnik katodowy stanowi jak gdyby transformator impedancji z wysokiej na niską. Współczynnik wzmocnienia prądowego wtórnika jest bardzo duży. Ze względu na swoje właściwości wtórnik katodowy znalazł zastosowanie jako wzmacniacz wstępny, separator i wzmacniacz mocy.

Na rysunku brak kondensatora elektrolitycznego zwierającego R2, co świadczy o zastosowaniu lokalnego sprzężenia zwrotnego. Zastosowanie tego kondensatora da efekty jak w układzie ze wspólną katodą, ale wzmocnienie i tak nie będzie większe niż 1.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

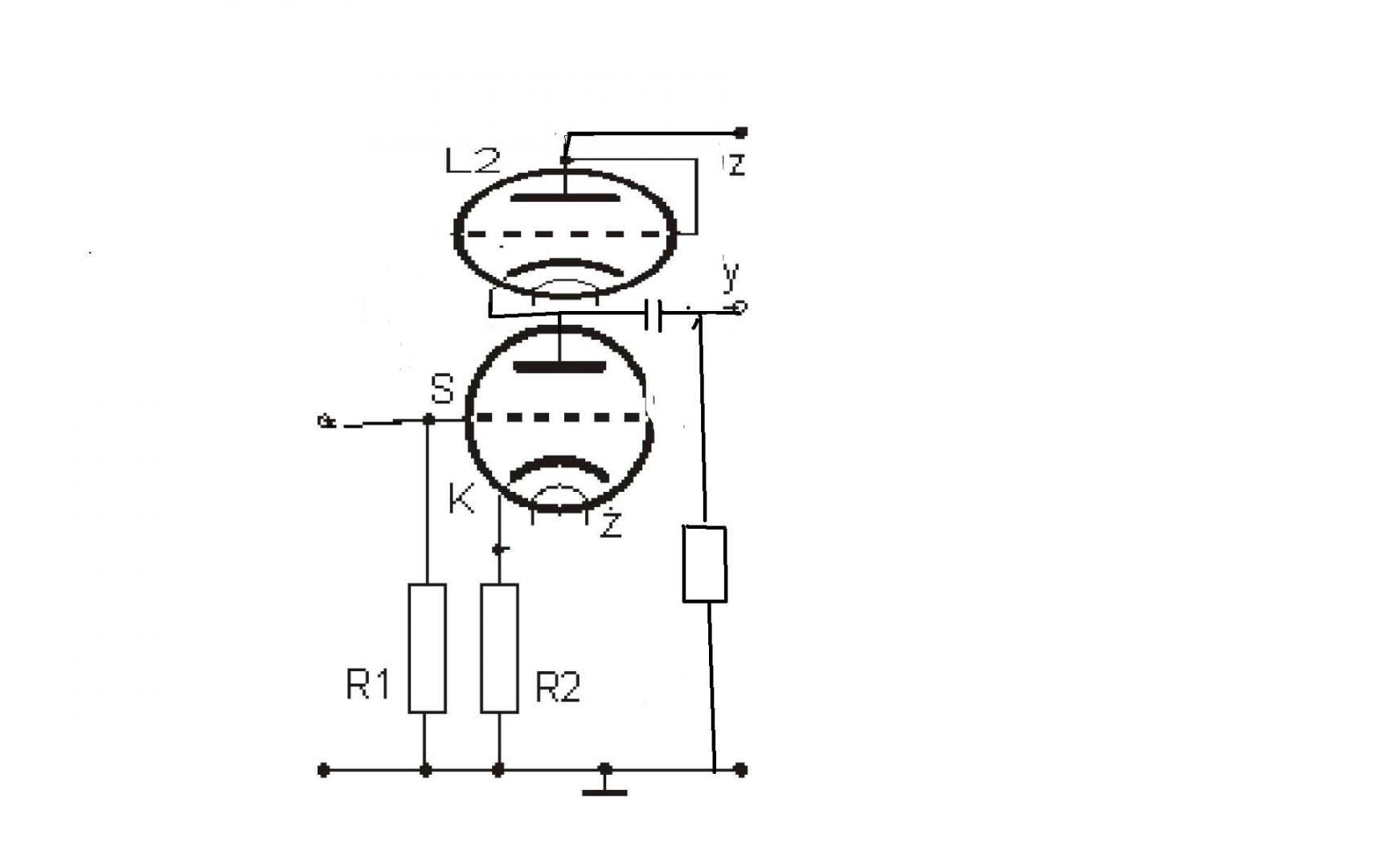

a tak sobie wyobrażam układ z diodą zamiast rezystora anodowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

<br />Na rysunku brak kondensatora elektrolitycznego zwierającego R2, co świadczy o zastosowaniu lokalnego sprzężenia zwrotnego. Zastosowanie tego kondensatora da efekty jak w układzie ze wspólną katodą, ale wzmocnienie i tak nie będzie większe niż 1.<br />

Gdyby R2 zablokować kondensatorem to ten układ nie będzie działał wogóle, ponieważ katoda stanowi wyjście sygnału i to wyjście poprzez kondensator byłoby zwarte do masy poprzez ten kondensator. Ponadto schemat zamieszczony przy tym opisie jest błędny. Jeżeli wtórnik na wejściu ma być odcięty kondensatorem, to siatka nie może być w taki sposób spolaryzowana.



Co do Twojego schematu to zupełnie nie wiem jaka idea jest zawarta w tej konstrukcji i czemu ma to służyć, może więc wyjaśnisz? W tym układzie górna lampa będzie pracować jak rezystor o niewielkiej rezystancji dopóki się nie spali, na co nie trzeba będzie długo czekać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

widzisz Stern dzięki Tobie parę zlych pomysłów juz wykluczyłem.

Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Stern, czy byłbys uprzejmy poradzić mi jak zrobić żródło prądowe na połówce triody zamiast rezystora anodowego. mam do wyboru tylko ecc81 lub 6n23p ew

napięcie zasilania stabilizowane 300 lub 310v



nie moge znależć żadnych rozwiązań, sensownych:)



alternatywą jest tylko rezystor anodowy 63k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Z triody nie bardzo się da zrobić źródło prądowe z prawdziwego zdarzenia. Do tego są odpowiednie tranzystory np. DN2540

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

tak wiem to ale nie mam na razie tych tranów.



za to mam lampy, ale wiem tez ,że to trudne

zastanawiam się jak Marków zrobił żródlo prądowe na połówce 6n8s?

przecież opór tej lampy to tylko ok7k, ale u niego za wzmocnienie sygnału odpowiada 6SH7GT moze ona nie potrzebuje zbyt dużego oporu w anodzie..



jesli mam stabilizację napięcia anodowego diodami zenera to niezaleznie od poboru prądu napięcie powinno być stałe?



nie wiem co jest nie tak... napięcie po wyprostowaniu 350v, dałem diody zenera na 310v bez obiążenia. pod obciążeniem dwóch lamp prąd 2x po 3mA napięcie spadlo do 267v wylutowałem jedną zenerkę... bez obciążenia 281v pod obciążeniem jednej lampy275v pod obciązeniem dwóch lamp 266v



tak powinno byc , czy obniżyć jeszcze napięcie zenerek o20v by stabilizacja dzialała? a może podnieść napięcie na transformatorze o 30v?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
