Kolumny Podłogowe Pomoc


Michalzz

Recommended Posts

Witam. Jestem nowym użytkownikiem i jestem trochę zielony jeśli chodzi o DiY.

Ale do rzeczy.



Otrzymałem propozycję wykonania paczek do kolumn z drewna. Na forum nie znalazłem żadnych projektów, które by mnie zainteresowały. Myślałem o takich kolumnach

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Moje pytanie brzmi czy wiecie gdzie można znaleźć jakieś informacje o tych kolumnach, typu:

-wymiary wewnętrzne,

-czy konieczna zwrotnica,

-jakie głośniki zamiast oryginalnych (najlepiej tańsze)





Z góry dziękuję za odpowiedzi i pozdrawiam.

Link to comment
Share on other sites

-wymiary wewnętrzne

Skoro chcesz wstawić jakie bądż głośniki wymiary oryginałów nie mają znaczenia, bo pojemność musisz dostosować do głośników.

-Czy konieczna zwrotnica

Tak

- Jakie głośniki zamiast oryginalnych

Na tym i innych forach jest cała masa projektów. Znajdź coś na swoją kieszeń, a design obudowy zawsze możesz sobie podpasować.

Link to comment
Share on other sites

Na forum nie znalazłem żadnych projektów, które by mnie zainteresowały. Myślałem o takich kolumnach

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak to mówią "dobra ściema - pół sukcesu" ;] Jest zarówno tutaj na forum jak i na innych stronach masa niemalże identycznych projektów.

-czy konieczna zwrotnica,

Skoro zadajesz takie pytania to moim zdaniem powinieneś darować sobie DIY albo przynajmniej poczytać troszkę o tym. Nie mając pojęcia o projektowaniu kolumn nie zabierałbym się na twoim miejscu za całkowicie nowy projekt a raczej zrobił coś sprawdzonego, dobrze pomierzonego i dokładnie opisanego. Unikniesz tym sposobem wielu nerwów i dodatkowych kosztów.

Link to comment
Share on other sites

antrofilus przeczytałem już całą masę tematów. Pytanie o zwrotnice - w obecnych kolumnach mam połączenie:



głośnik niskotonowy - kondensator - średniotonowy - kodensator - wysokotonowy



Co do projektów nie znalazłem nic ciekawego. Na głośniki mogę wydać max 500zł obudowy drewniane będę miał za darmo.

Tylko jest problem z odpowiednim projektem.

Link to comment
Share on other sites

Davis znany jest z drogich kitów dla DIY. A to ze zdjęcia wygląda jak jakaś popierdołka na chińskich głośnikach, którym racze żadne połączenie nie przeszkadza ;-)



Proponuję dwa GDN20/100/3 w szereg i GDWT12-19/150



Tylko zanim zestroisz zwrotnicę to Ci broda urośnie i dzieci będą wołać na Ciebie Mikołaj ;-)



Ale chciałeś porady no to masz :-)

Link to comment
Share on other sites

Jak znajdę chwilkę to wrzucę jakieś pomiary tego 20/100/3 4ohm, leży w domu więc zmierzę jego charkę, może komuś pomoże, jak ktoś ma na zbyciu GDWT 12-19/150 może mi podrzucić to zaprojektuję zwrotnice i zobaczymy jak to się ma, a gdyby miał ktoś drugiego GDN'a to była by gotowa zworka do właśnie tego projektu ...

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

GDN20/100/3 są pomiary z komory bezechowej pro-tonsil. Sa bardzo wiarygodne do tego co można zmierzyć w domu. - chodzi o wykonanie 04 czyli z wentylacją w nabiegunniku.



GDWT 12/19/150 niestety nie mam bo chętnie bym podesłał. W jego przypadku tez należy uważać bo pod tym symbolem były różne driwery. Podstawowy ma pojedynczy magnes o średnicy 83mm To całkiem spory kawałek głośnika. Jego wykresy z komory bezechowej również były dostępne.

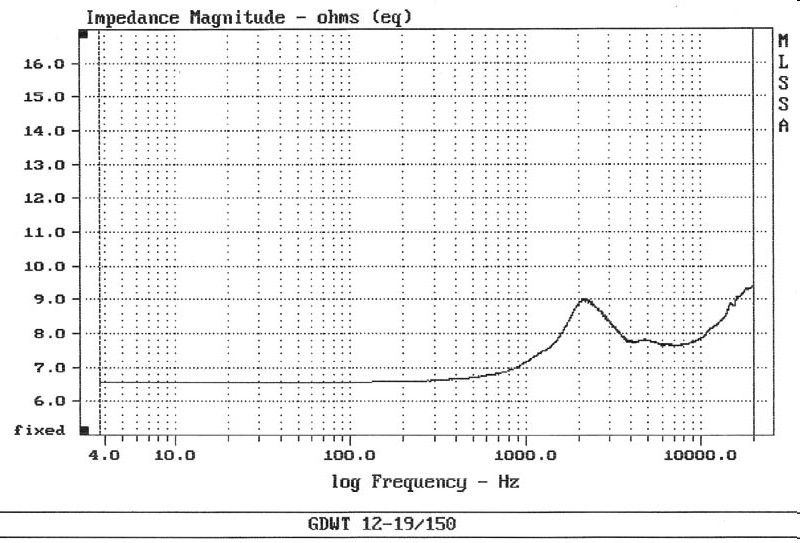

GDWT 12-19-150

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bez wentylacji to jest starsza wersja - ma niższe fs i wy zsze Qts i jest do większych obudów, do subwooferów.

wykonanie 01

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nowsza ma końcówkę nr kat. 04. Ma wyższe Fs i otwór w nabiegunniku. Dostępne pomiary są w sieci dla wersji nowszej. Oczywiście wykres w karcie katalogowej to taka radosna twórczość. jakaś tam średnia i do każdego wykonania dołączali taką samą

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

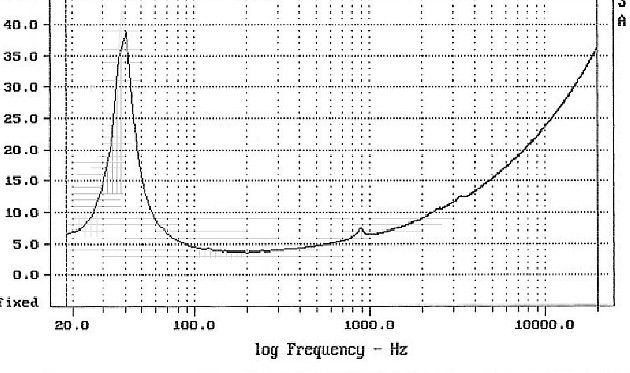

Tak wyglądały pomiary GDN 20/100/3-4om wykonanie 04 z wentylacją przez nabiegunnik

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

no to w takim razie mam wersje o1 także nie pomogę bo i tak ich się niedostanie ...



Pozdrawiam



P.S ale pomiary i zwrotkę mogę zaprojektować jak ktoś wyśle kolumnę :)

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

Aktualnie posiadam 4 sztuki głośników Tonsil GDN 13/50/1. Czy można było by na nich zrobić jakąż prostą konstrukcję a'la Totem Mite-T? Oczywiście dołożyć jeszcze Z góry przepraszam, ale nie mogę znaleźć gotowych projektów więc proszę o linki.

Link to comment
Share on other sites
