Accu klon e-350

[tomek0104]

Otwieram nowy temat związany z wzmacniaczem accu e-350 .Wzmacniacz będzie prosty w budowie ,płytki zgodne z oryginałem ponieważ dysponuje całą dokumentacją oraz zdjęciami w przyszłości będzie sterowanie głośnością aava.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ropniak]

Witam.

Tomku, jaki koszt plytek (tak orientacyjnie). Końcówek (x2) + aava.

Wesołych świąt.

Pozdrawiam.



P.S. Męczę jeszcze E-450, ale pewnie dam się skusić na 350tkę.

[mihau_r]

Hej, ja również jestem zainteresowany.

Tomku a jakiś sprawdzony, odpalony pre do tej 350? Masz projekt PCB+wykaz części?

[AudioST]

a skad weźmiesz tranzystory ?

[grze_sio]

Nabędzie droga kupna np:

humasklep.pl, north.pl, kashinoki.co.jp, bdent.com



tu nie widzę problemu

[tomek0104]

Co do kosztów płytek to nić nie mogę powiedzieć .Płytki nie będą duże no może ta do aava ale bedzie w smd wiec nie ma tragedii. Przedwzmacniacz będzie razem z aava (sprawdzony i działa) Trany 2sb792A tak jak napisał kolega Grześ sa dostępne .Mam kolegę chińczyka mogę ściągnąć trany z chiń .Tylko czy to oryginał??? Ale za taką cenę warto by było spróbować.Jedna szt kosztuje ok 50gr. Zresztą takie tranzystory będą pasować do końcówek jako pary różnicowe do e-560 i e-360



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Tomek,

słuchałeś może jak się ma brzmienie e350 w stosunku do pozostałych Twoich projektów?

[tomek0104]

Kolega ma tą końcówkę podłączoną pod B&W 802d i jest bardo zadowolony z jej brzmienia.Do czego można by ja porównać ??hmm Wszystkie końcówki accu graja bardzo podobnie . Na pewno nie będzie grała źle. Accu 550 gra ciepłym dźwiękiem przyjemnym dla ucha za to p-7100 jest bardziej jasnym wzmacniaczem o wiele bardziej szczegółowym z potężnym dołem .350 może nie jest za mocnym wzmacniaczem ale jak na taką prosta konstrukcje jest warta zainteresowania .

[Olkowski]

Tomek AAVA jest zrobiony podobnie jak w oryginale ?

[tomek0104]

Cała płytka Aava będzie takie sama jak oryginał .Tylko mam jeden dylemat .jak skopiować pliki z procesora lub EEPROMu (M93c46 ) ,nie wiem gdzie zapisali program . Cienki jestem w tych sprawach do dopiero się uczę.Macie jakieś pomysły.zwłaszcza chłopaki ok procków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Może się nie dać skopiować, bo są zabezpieczenia przed zgrywaniem softu

[tomek0104]

No nie wiem czy na to wpadli że będzie ktoś chciał kopiować ale zawsze można spróbować.

[Gość Father_PiO]

A może by się dało oprogramować od nowa? Jest paru speców, którzy umieliby to zrobić. Czy jesteś w stanie oszacować koszty? Bardzo chciałbym spróbować takiego klona.

[Olkowski]

Raczej zabezpieczone na 100%.Wiem ,że może pomóc jak się nie mylę Barmanekm.Niech osoby znające tajniki programowania wypowiedzą się na ten temat czy da się a myślę ,że da się to zrobić.Odczyt ewentualny procesora programator inny jak usbasp.

[tomek0104]

Chłopaki tak się zastanawiam może zamiast e-350 zrobimy e-360 .Ma ulepszony mcs itp .ale cała jest w smd a to lubię :)Po co robić stary model jak można nowy ..Co wy na to ???

[Olkowski]

Jestem za.Ale AAVA to podstawa!

[osimar]

Chłopaki tak się zastanawiam może zamiast e-350 zrobimy e-360 .Ma ulepszony mcs itp .ale cała jest w smd a to lubię :)Po co robić stary model jak można nowy ..Co wy na to ???

Jeżeli faktycznie 360, to będę robił kolejne accu:-)

Ale przede wszystkim aava

[tomek0104]

Zrobi się ,



Jutro zrobię potrzebna listę części.Najgorsze trany . 2sb792A-S i 2sd814A-S.

[tomek0104]

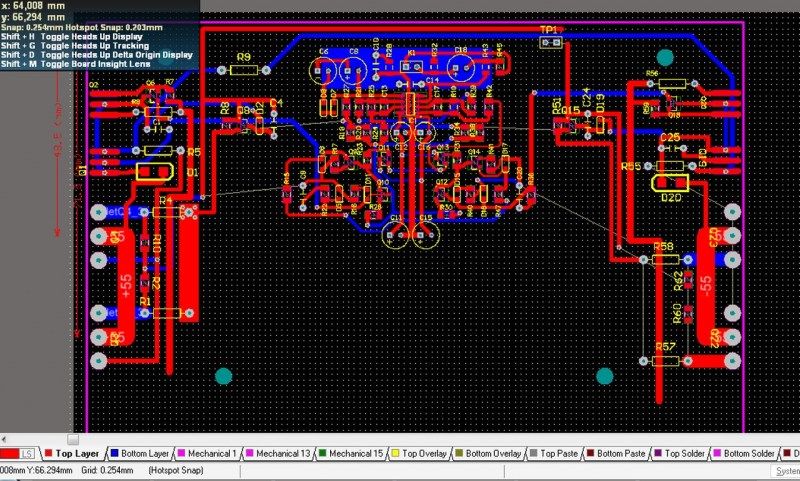

Po całej nocy spędzonej przed kompem widać efekty.Płytka z wymiarowana identycznie jak org.tzn trany będą pasować na radiator np.od 350 :) Wymiary tez takie same czyli 150mm/100mm.

teraz idę spać jak nietoperz :) Jak się wyspie będę walczył dalej ,zapowiada się całkiem ciekawy wzmacniaczyk .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ropniak]

Witam.

Tomku "sorki" ale smd ? To ja odpadam, poprostu nie radzę sobie z lutowaniem w smd. Może najpierw 350 + aava a później 360 ? Dało by radę tak zrobić.

Pozdrawiam.



P.S. Trochę mnie zmartwiłeś i w takim razie należałoby otworzyc nowy temat o 360.

Brak konsekwencji... nie żebym się czepiał ale...

Pomimo że AAVA jest w smd, to chiałem 350tkę sprawdzićz innymi klockami a AAVA dać komuś później do polutowania.

[Adam_85]

nie wymiękaj, może ktoś życzliwy znajdzie się na forum i Ci za dobrą flaszkę polutuje;-)

[homodelfinus]

SMD szczególnie 1206 fajnie się lutuje. Ja nie będąc elektronikiem szybko się nauczyłem. Pomaga pęseta ;) i zawsze człowiek czegoś nowego się uczy!!!!

[FERB]

Witam.

Tomku "sorki" ale smd ? To ja odpadam, poprostu nie radzę sobie z lutowaniem w smd.

Pomimo że AAVA jest w smd, to chiałem 350tkę sprawdzićz innymi klockami a AAVA dać komuś później do polutowania.



...witam wszystkich

Nie panikuj z SMD - rok temu składałem pierwsze smd (dac Waldka na PCM1794) - stopień skomplikowania niewspółmiernie większy od tego projektu i wyszło to super - wystarczy odpowiednia lutownica i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - kupiłem taką za 150 zł, może tymi tańszymi z ALL też można.

Mam pytanie do Autora - czy można będzie podłączyć do tego wzmaka sygnał zbalansowany?



edit....w tym samym czasie dwóch kolegów napisało do kol. ropniaka w podobnym tonie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

SMD szczególnie 1206 fajnie się lutuje. Ja nie będąc elektronikiem szybko się nauczyłem. Pomaga pęseta ;) i zawsze człowiek czegoś nowego się uczy!!!!

Witam wszystkie oporniki są 1206 i nie jest tak strasznie .Co do skomplikowania projekty to zobaczycie aava tam będzie co lutować, Będzie można się załamywać .:)Co do -350 to będziejak ktoś będzie chciał.

[Olkowski]

Kto napisze program do procka AAVA?

[tomek0104]

Mam pytanie do Autora - czy można będzie podłączyć do tego wzmaka sygnał zbalansowany?



Niestety nie do samej końcówki nie da się ale mam selektor wejść i tam bedie można podać sygnał z XLR

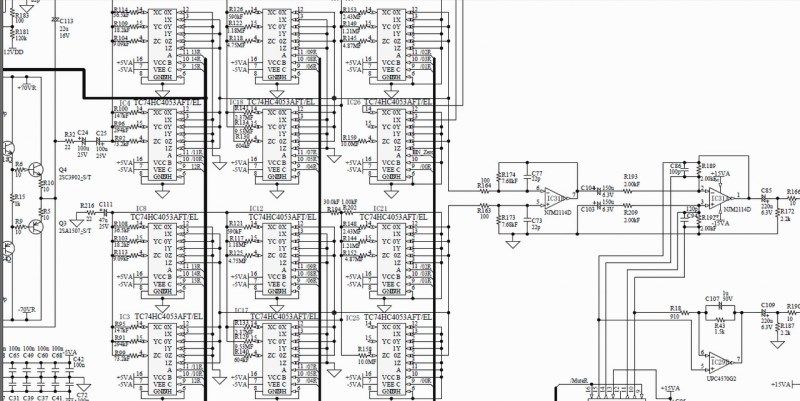

Procek steruje dwoma konwerterami Nju3716 a one kluczami 74hc4053



W e-550 zrobili prostszy układ może to wskaże nam kierunek .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Mam pytanie do Autora - czy można będzie podłączyć do tego wzmaka sygnał zbalansowany?



Niestety nie do samej końcówki nie da się ale mam selektor wejść i tam bedie można podać sygnał z XLR



Procek steruje dwoma konwerterami Nju3716 a one kluczami 74hc4053



W e-550 zrobili prostszy układ może to wskaże nam kierunek .

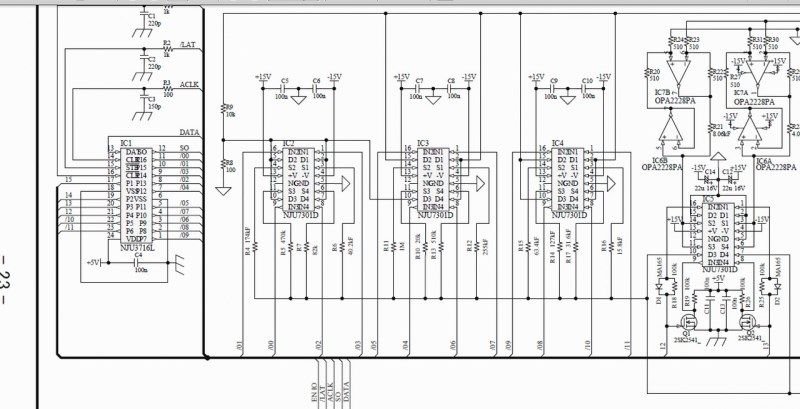

Przestudiowałem schemat aava i chyba to da się zrobić . bez kopiowania programu

Sterowanie jest za pomocą potka 10Kb .Jedna nóżka jest na masę z drugiej wychodzi napięcie do procka a na 3 jest podawane 5v .Czyli procek bada napięcie z potka i odpowiednio załącza kombinacje oporników . Chłopaki od prockow np Waldi lub Jarek albo Reywen rozpracował byto :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Olkowski]

Przestudiowałem schemat aava i chyba to da się zrobić . bez kopiowania programu

Sterowanie jest za pomocą potka 10Kb .Jedna nóżka jest na masę z drugiej wychodzi napięcie do procka a na 3 jest podawane 5v .Czyli procek bada napięcie z potka i odpowiednio załącza kombinacje oporników . Chłopaki od prockow np Waldi lub Jarek albo Reywen rozpracował byto :)

Barmanekm ponoć ma to rozpracowane bynajmniej częściowo.

[tomek0104]

Procesor jest taki TMP87hp40an

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ropniak]

Witam.

Tomku napisałeś że jeśli ktoś by chciał 350, to ja będę tym "ktosiem".

Sorki, ale jeśli miałbym kupować nową lutałkę do smd to wolę wydać na graty do 350tki. Pewnie kiedyś i tak trzeba będzie się nauczyć lutować smd.



P.S.

Dzięki wszystkim za dobre słowo, zaraz święta więc wszystkim zdrowych,spokojnych i wesołych świąt.

Pozdrawiam
