Wzmacniacz słuchawkowy ze sprzężeniem prądowym Knutt H. Nygaard - HDP01

Muzg

Przez Muzg ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano (edytowane)

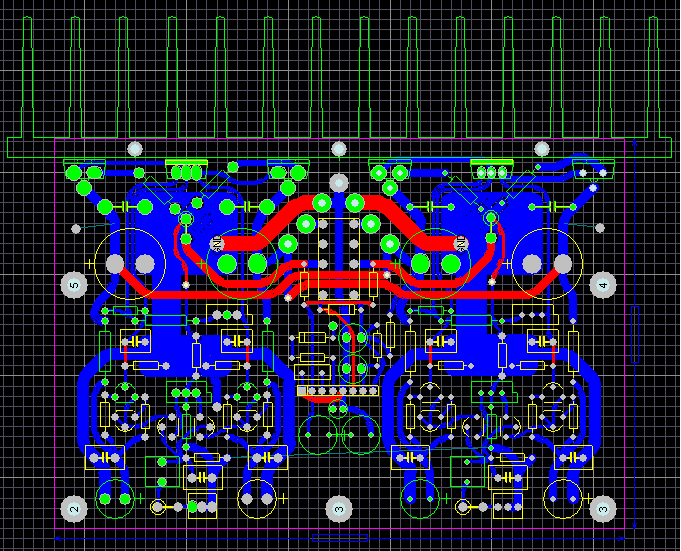

    Taka PCB dzisiaj mi się narysowała (sama :) ).

    Stereo z zabezpieczeniem, opóźnieniem i bezstukowym wyłączaniem na uPC1237. Pozostało połączyć masę sygnałową z masą mocy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Muzg
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    Idziesz szybko :)



    Lubię się głupotami zajmować. ;)

    Edit:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Muzg
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Michał Zieliński Rekrut

    Michał Zieliński

    Opublikowano
    Opublikowano (edytowane)

    Nudzi Ci się albo nie sprzątasz jak na wigilię przystało ;) A tak serio, to miałem na odbiór do dziś rano dwie pary słuchawek do recablingu :P



    Tempo prac jak widzę zabójcze. Zrobisz tak, aby obydwie strony płytki były na jednej stronie A4? Lepiej się robi termotransfer wtedy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Michał Zieliński
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    Opublikowano

    Gdyby tak zmienić trochę umiejscowienie kondensatorów C5 i C6, ładnie tutaj pasują bo mają miejsce, ale są na takiej "nieprzelotowej" scieżce, rozumiemy się?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    Gdyby tak zmienić trochę umiejscowienie kondensatorów C5 i C6, ładnie tutaj pasują bo mają miejsce, ale są na takiej "nieprzelotowej" scieżce, rozumiemy się?



    Nie bardzo, skrajne najdą na punkty montażowe, a środkowych samych nie będę ruszał bo zakłóci to symetrię. Gwiazdę zasilania i masy masz na kondensatorze stałym, dla niskiego ESR I ESL.



    Nudzi Ci się albo nie sprzątasz jak na wigilię przystało ;) A tak serio, to miałem na odbiór do dziś rano dwie pary słuchawek do recablingu :P



    Tempo prac jak widzę zabójcze. Zrobisz tak, aby obydwie strony płytki były na jednej stronie A4? Lepiej się robi termotransfer wtedy.



    Zamieszczam prasowanki dla wersji V3.0 jak wyżej. Wydruk przesunięty tak, że jak drukniesz jedną warstwę to odwracasz kartkę o 180 stopni i drukujesz obok drugą. Powodzenia!



    Wymiary nowej PCB to 140mm x 100mm.



    P.S. Ja także kupiłem dzisiaj nadsiarczan.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Muzg
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Michał Zieliński Rekrut

    Michał Zieliński

    Opublikowano
    Opublikowano (edytowane)

    Hmmm... Dostałem zaskórniaczka, także można modzić tuż po świętach :)



    Co z trupami (tranzystorami)? Nie lubię zamawiać z zagranicy, co coś kupiłem to się nacinałem... Może ma ktoś cztery parki na sprzedaż albo będzie zamawiał dla siebie?

    Wstaw od razu listę elementów, na 100% nie mam przekaźnika i wszystkich oporników. Co do kondów to wstawię Jamicony na początek, jeśli całość wypali będę zamawiał jakieś naście klas wyższe - wtedy zrobi się raczej zamówienie forumowe :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Michał Zieliński
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Ja tam nie czekam tylko składam. ;)



    Myślę, że wkrótce powinny pojawić się na aukcjach te trany:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    A jak nie, to trzeba pomyśleć nad jakimś grupowym zamówieniem.


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

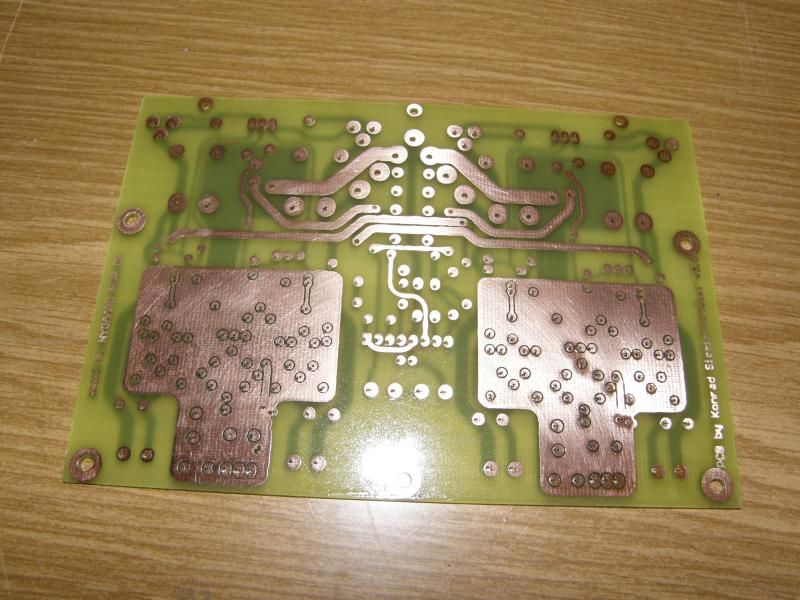

    Powoli...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 3
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Czesc

    Bedzie mozna posłuchać to cudo?



    Jasne.



    Zapraszam do Dublina. Właśnie uruchamia się wersja dual-mono.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zwykłybanan Współtwórca

    zwykłybanan

    Opublikowano
    Opublikowano

    Jasne.



    Zapraszam do Dublina. Właśnie uruchamia się wersja dual-mono.

    Do Konrada mam znacznie bliżej, ale dzięki za zaproszenie:)

    Pozdrawiam Irlandię!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Do Konrada mam znacznie bliżej, ale dzięki za zaproszenie:)

    Pozdrawiam Irlandię!



    Szkoda.



    Irlandia dziękuje za pozdrowienia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ludo Współtwórca

    ludo

    Opublikowano
    Opublikowano

    Tez wlasnie skrobnelem schemat z prostymi dynamicznymi kaskodami na wejsciu ukladu i wyjsciu lustr pradowych.

    W stopniu wyjsciowym uzyje lateralnego mosfeta typu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) o niskich pojemnosciach Crss zapewniajacych duze pasmo przenoszenia przed zamknieciem petli sprzezenia zwrotnego.

    Uzycie lateralow w stopniu koncowym uproscilo tez "uklad" polaryzacji tego stopnia.

    Jako, ze topologia z lustrami ma dosyc slabe PSRR nie obedzie sie bez przy najmniej capacitance multiplier filters w zasilaniu stopnia napieciowego.



    Fajnie ze sie pojawi kilka wersji ukladu.. bedziemy sie mogli podzielic spostrzezeniami na temat zachowania ukladu. :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Z tego co widzę, to użycie aż 1000uF w zasilaniu stopnia wejściowego jest uzasadnione. Zastanawiałem się właśnie nad zamianą tych 22R w zasilaniu na powielacz pojemności, ale na razie odpalam jak projektant przewidział. Fajne te laterale, mocarze do tej aplikacji, ale liniowe przy stosunkowo małych prądach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Właśnie słucham wersji dual-mono i wygląda po wstępnych odsłuchach, że taka już zostanie.





    Ja nie odpuściłem i dałem po 1500uF na zasilanie stopnia wejściowego.



    A ja mam tylko 68uF o bardzo niskim ESR.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ludo Współtwórca

    ludo

    Opublikowano
    Opublikowano (edytowane)

    Laterale nie grzesza najwieksza transkonduktancja sposrod rodziny mosfetow wiec moga byc nieco "silniejsze". Najwazniejsze sa niskie pojemnosci nie obciazajace stopnia napieciowego (w polaczeniu wlasnie ze stosunkowo duzym nachyleniem).



    Sa do nabycia w Farnellu ale tanie raczej nie sa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ludo
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AudioST Poszukiwacz

    AudioST

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    trochę przegięli z cena ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    atmeg Wschodząca gwiazda

    atmeg

    Opublikowano
    Opublikowano

    Cześc Chłopaki . Układ bardzo fajny , rozważam możliwość jego wykonania , głównie aby Go skonfrontować z moim układem . Po prostu potrzebuje czegoś .... punktu odniesienia .

    Skoro cześć można uznać że osłuchanych forumowiczów chce robić ten układ lub zrobiła Go domniemam że warto aby wykonać ten układ i mieć jakiś punkt odniesienia w kategoriach jakości wzmacniaczy słuchawkowych .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    barmanekm Kompan

    barmanekm

    Opublikowano
    Opublikowano

    Nie jest aż tak drogo. Bo przecież nic nie trzeba dobierać, a w obudowie mamy już dwa trany. Ja mam gdzieś jeszcze w zanadrzu dwie pary 2sk214/2sj77 i one powinne być wręcz idealne. A że już na dniach powinienem mieć nowe słuchawki, to może tym układem się właśnie zainteresuję...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    System gra dobrze, albo nie....

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    U mnie pierwsze prądy za płoty.

    Z tym radiatorem mógłby napędzać głośniki, ale mniejszego nie mieli w sklepie. Pracuje teraz z 100mA spoczynku z +/-15V zasilaniem i radiator lekko ciepły.

    Kondy w stopniu napięciowym wymieniłem na 1500uF Sanyo WX. Główne musiałem wymienić bo dwa miały zwarcie. Uwaga na ROE EKM!!

    Zabezpieczenia jeszcze nie odpalałem.

    Zasilam go z Shunta Placid HD. Zasilacz ustawiony na 300mA w źródle i spływa do gleby ok 80mA. Gorący, ale dla niego to norma.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Muzg Stały bywalec

    Muzg

    Opublikowano
    • Autor
    Opublikowano

    Chodzi ponad godzinę. Prąd spoczynkowy wyregulowany na 100mA z zimnym radiatorem i DC na 0mV.

    Po nagrzaniu (lekkim) prąd spadł do 93mA w jednym kanale i 96mA w drugim.

    DC na wyjściu różnie podczas nagrzewania, ale nie więcej jak 4mV (zazwyczaj ok. 1mV), a potek mam zwykły cermetowy.

    Wydaje mi się, że to zadowalający wynik. :)



    Tranzystory to 2SK170BL/J74BL, 2SC2240GR/A970GR, IRF610/9610. Wszystko parowane.

    Jeszcze nie sprawdzałem z sygnałem, ale jak dotknę wejścia śrubokrętem to widzę, że coś wzmacnia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
