DAC TDA1543, który wybrać?


SomekPoland
 Share

Recommended Posts

Witajcie, planuję złożenie DACa i rzucił mi się w oczy TDA1543, jako prosty układ, z którym można eksperymentować. Zastanawiam się, która opcja jest lepsza: Ebay

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , czy AVT: AVT5335 4xTDA1543 + WM8804. Czy ktoś miał doczynienie z którymkolwiek z nich?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak rozważasz Dac-a na kostce TDA 1543 to szukaj nos-daca wg Peter Daniel . Był na tym forum wątek o nim . Ja sam go mam :) . To chyba jedna z niewielu aplikacji tej kostki która wyciska z niej rasowy dźwięk :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja mam przejściówkę USB na tenorze z ebay. Tymczasem sprawiłem sobie daca na AK4396, więc TDA na razie jest dodatkowo.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dac pitera daniela jest raczej nieosiągalny,sam jestem zainteresowany tą kostką tylko wolał bym coś raczej naszego forumowego,bo na ebayu to straszne badziewie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A macie jakieś dojście do samych TDA?



www.google.com



Już na pierwszej stronie wyskakuje kilka pozycji gdzie można to dostać... a i wyluty również można dostać w sklepach ( które powinny być oryginalne )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by ace99
Link to comment
Share on other sites

Podaje link do sklepu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wydają się być orginalne Philipsa.Tylko nie wykupcie wszystkich ;P

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by kuchcik1345
Link to comment
Share on other sites

Ja też planuję zakup daca z AVT. Jest to projekt Traxmana z Triody więc liczę na dopracowany od strony technicznej projekt bez audiofilskich dziwactw. Martwi mnie tylko że parę kondensatorów i diod jest w trudno dostępnym rozmiarze SMB.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzisiaj byłem w sklepie AVT i kupiłem płytkę . Wygląda porządnie . Szkoda tylko ,że nie mają do tego projektu elementów . Teraz zaczyna sie szukanie na Allegro , Wolumenie , u Piekarza w TME itd . Strata czasu i pieniędzy na przesyłki .

PS

Dobrze ,że mam kilka TDA1543 ze starych odtwarzaczy CD :-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Jakby ktoś był zainteresowany to traxman sprzedaje swojego daca :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 months later...

Dzisiaj byłem w sklepie AVT i kupiłem płytkę . Wygląda porządnie . Szkoda tylko ,że nie mają do tego projektu elementów . Teraz zaczyna sie szukanie na Allegro , Wolumenie , u Piekarza w TME itd .

Czy złożyłeś tego daca na tej płytce? Jak z elementami? A jeśli - tak - to jak to gra? Warto?

Przymierzam się do zakupu tej płytki i mojego pierwszego poważnego lutowania.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Link to comment
Share on other sites

Nadal nie mogę kupić WM8804 i tego ,, wykombinowanego " rezonatora .

Wyślij maila do Eurosemi regularnie wystawia kostkę na allegro. Całkiem możliwe, że ją ma. Cena nawet znośna- bo coś około 11zł

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

a dla czego akurat 1543?

to jedna z trudniejszych kostek tej generacji Philipsa do uzyskania porządnego dźwięku

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

Link to comment
Share on other sites
  • 4 weeks later...

Dziś uruchomiłem moje rękodzieło. Poszło od kopa. Jeszcze trochę dłubaniny ale już po 0,5h zaczyna to nawet ładnie grać. Stosunek jakość/cena rewelacyjny. Cała płytka z zasilaczem bez trafa 7x8cm :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

pokaż pokaż,jak wygląda twoje dzieło,dawno nie było na forum nic sensownego i niedrogiego



przejadły mi się powydziwiane konstrukcje z forum,zawsze prawie wszystko jest przekombinowane i z masą błędów,coś prostego to jest to czego szukam i chętnie zakupiłbym taką pcb pod tda1543

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

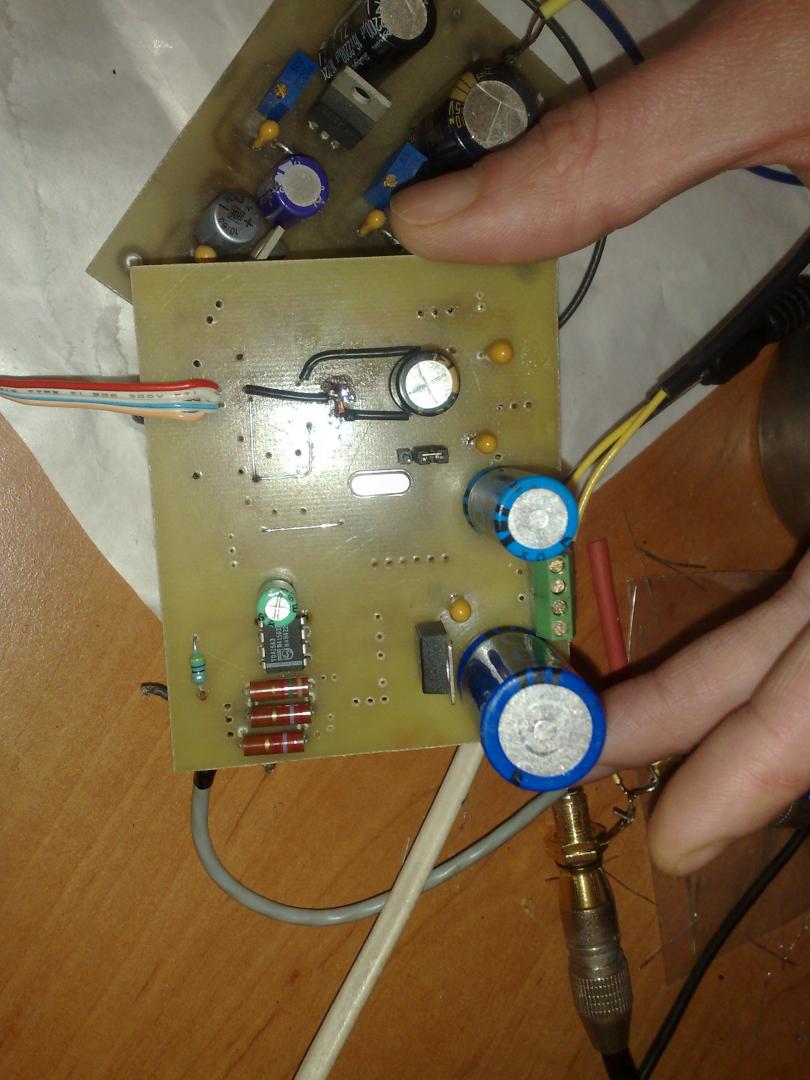

Mój prototyp także jest z kilkoma błędami, które wyeliminowałem. Na razie jeszcze bez obsadzonych zasilaczy własnych. Chodzi na zewnętrznej "zasiłce". Zdjęcia prosto z placu boju. Układ ma możliwość wyciągnięcia zarówno sygnału I2S jak i cyfrowego SPDIF. No i ma wyjście słuchawkowe z pcm ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by homodelfinus
Link to comment
Share on other sites

całkiem fajne czyli układ Tda1543 podpiołeś po I2S poprzez pcm2707? myślałem że do tda1543 jest oddzielny układ spdif na kośći dir9001 ew jakimś csie,jak byś to wszystko włącznie z zasilaniem dał na jednej pcb to wyszedł by fajny zintegrowany projekt

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

całkiem fajne czyli układ Tda1543 podpiołeś po I2S poprzez pcm2707? myślałem że do tda1543 jest oddzielny układ spdif na kośći dir9001 ew jakimś csie,jak byś to wszystko włącznie z zasilaniem dał na jednej pcb to wyszedł by fajny zintegrowany projekt

Zasilanie już jest na płytce tylko jeszcze scalaki nie obsadzone. 2 oddzielne gałęzie zasilania dla pcm2707 oraz tda1543. Prestabilizacja lm317 a potem staby low drop lm1117 odpowiednio 3.3V oraz 5V. Można lepiej ale będzie drożej. Ewentualnie dać na zasilanie TDA coś na 8V. Podobno wtedy jest lepiej ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
