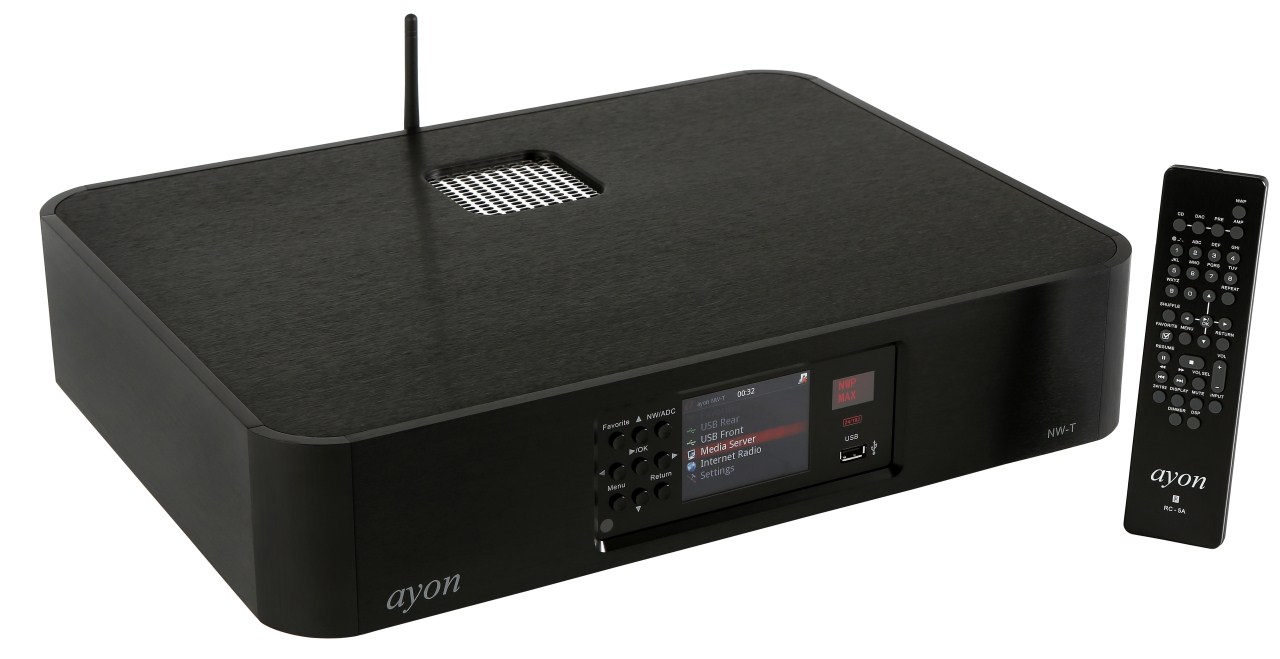

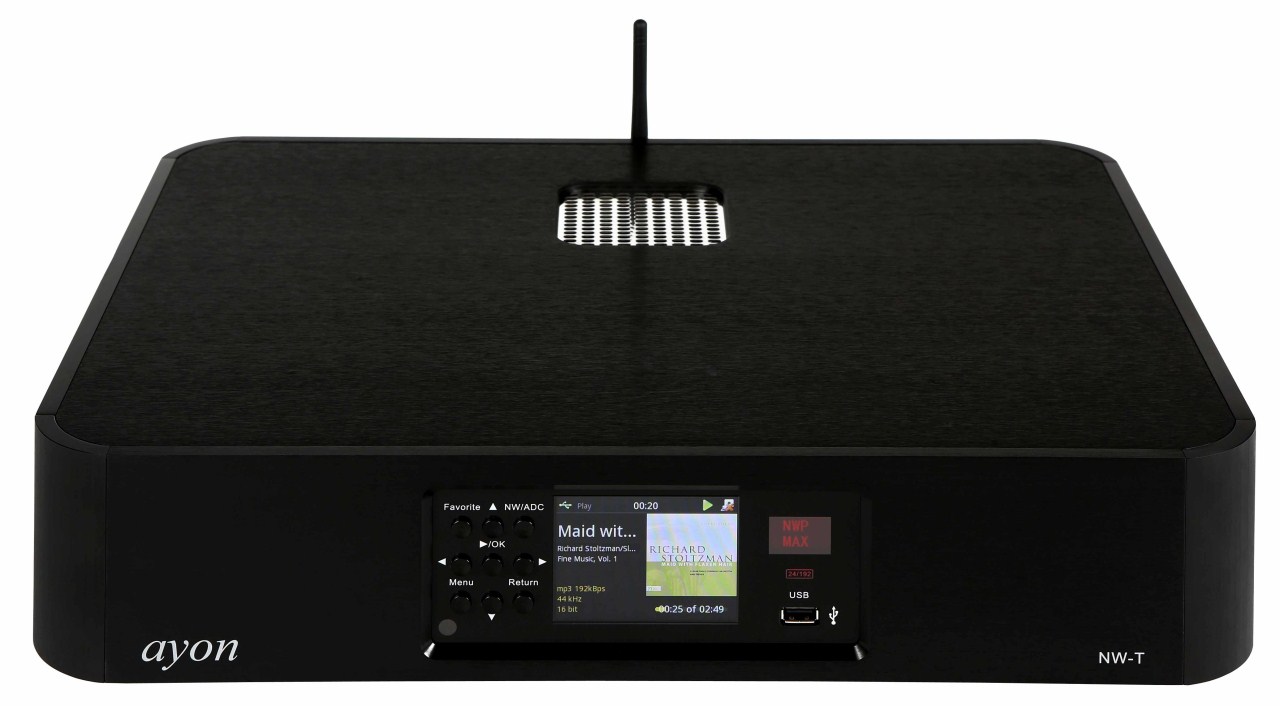

Ayon Audio NW-T Odtwarzacz plików audio - transport

"NW-T” Music Network-Transport to urządzenie mające ambicję stać się flagowym źródłem firmy Ayon Audio. To transport plików audio, czyli odtwarzacz bez przetwornika cyfrowo-analogowego. Jest pierwszym transportem plików, w którego zasilaczu zastosowano lampę prostowniczą – 6Z4, a na wyjściu cyfrowym lampę 6H14, stosowaną w radarach wojskowych do wzmocnienia sygnału wysokiej częstotliwości. Buforowane są w ten sposób wyjścia cyfrowe RCA (S/PDIF) oraz XLR (AES/EBU). W odtwarzaczu zastosowano także samodzielnie opracowany, liniowy zegar taktujący (Lambda 24.576 MHz) z precyzyjnym oscylatorem kwarcowym (jitter na poziomie zaledwie 1ppm!) dla wyjść I2S oraz BNC. NW-T wyposażony jest także w wejście analogowe z przetwornikiem analogowo-cyfrowym 24/192 i cyfrową regulację siły głosu.

Opis produktu

W pełni wyposażony transport plików audio

Buforowane lampą wyjścia cyfrowe

Lampowe zasilanie

Precyzyjny zegar taktujący

Ścieżka sygnału

Wierzymy, że najprostsze układy współpracują ze sobą najlepiej, jeśli zachowana jest krótka ścieżka sygnału. Dlatego właśnie w naszych przedwzmacniaczach stosujemy pojedynczą lampę, pracującą w klasie A w układzie single-ended. Im krótsza ścieżka sygnału, tym mniejsza możliwość jego zniekształcenia przez różne źródła, w tym kable łączące poszczególne moduły. Nawet ścieżki na płytce drukowanej są skrócone do minimum. Całkowicie przeprojektowana płytka pozwala na prostszy i łatwiejszy przesył sygnału.

Funkcjonalność

• Interfejs użytkownika – wyświetlacz TFT QVGA 3,5”

• Radio internetowe (vTuner)

• Streaming UPnP z PC przez 100base-T Ethernet

• Streaming z twardych dysków poprzez USB

° WAV (LPCM) – do 192 kHz/24 bity

° FLAC – do 192 kHz/24 bity

° AIFF – do 192 kHz/24 bity

° AAC, HE-AAC – do 96 kHz/24 bity

° LPCM - do 192 kHz/24 bity przez LAN do 96 kHz/24 bity przez WLAN

° NetAPI z aplikacją Ayona dla iPada, iPhone’a/iPoda i Androida

● Sekwencja startowa soft-start przedłużający żywotność lamp

● Funkcja rozgrzewania lamp

● Ultra-krótka ścieżka sygnału

● Jak najprostszy układ elektroniczny, gwarantujący czysty dźwięk oraz przedłużający żywotność i niezawodność urządzenia

● Minimalne okablowanie gwarantujące idealną propagację sygnału

● Wyeliminowanie, degradującego sygnał, układu DC-serwo

● Wysokiej jakości elementy elektroniczne

● Lampa 6H14 (wyjście cyfrowe – bufor sygnału)

● Wyłączany upsampling 24 bity/192 kHz

● Ethernet (RJ45)

● W-Fi

● Wejście ADC - S/PDIF (RCA), 24/192 kHz

● Dwa wejścia USB “A” dla pendrajwa i dysków twardych

● Cyfrowe wyjścia - S/PDIF (RCA), AES/EBU (XLR), TosLink, BNC oraz I2S

● Cyfrowa regulacja siły głosu

● Oddzielny wyświetlacz dla odtwarzacza oraz regulacji siły głosu wraz z wejściem ADC

Zasilacz

Specjalnie pod kątem tego projektu przeprojektowany został zasilacz pierwotnie przeznaczony dla innych topowych źródeł Ayona. Teraz znajdziemy w nim lepsze podzespoły i rozbudowany filtr napięcia sieciowego. Osobne uzwojenia wtórne transformatora oraz oddzielne układy stabilizujące i filtrujące pozwalają na idealne odseparowanie wejścia i wyjścia, dzięki czemu urządzenie jest precyzyjnym źródłem czystego sygnału. W tym konkretnym produkcie zastosowano znacznie większą pojemność kondensatorów filtrujących, aby skompensować straty wynikające z zastosowania w miejsce dławików w wysokiej klasy rezystorów.

• Dwa niskoszumne transformatory R-Core, osobno dla sekcji lampowej i cyfrowej

• Innowacyjny układ zasilacza pozwalający na zachowanie transjentów w ich nienaruszonej formie

• Osobne, izolowane układy zasilające dla każdego stopnia urządzenia

• Filtr sieciowy AC minimalizujący szum sieci

• Lampowe zasilanie dla bufora lampowego na wyjściu cyfrowym

• 8 oddzielnych układów stabilizacyjnych

Elementy elektroniczne

Rodzaj elementu elektronicznego (rezystor, kondensator itp.) musi być dobrany tak, aby synergicznie współpracował z innymi elementami w tym konkretnym miejscu. To dzięki optymalnym relacjom pomiędzy poszczególnymi elementami nasze urządzenia są łatwe do odróżnienia od innych, dostępnych na rynku, produktów.

• Selekcjonowane, wysokiej klasy elementy bierne zastosowane we wszystkich aplikacjach

• Szybko przeładowujące się, wysokiej klasy, audiofilskie kondensatory

• Znakomite gniazda dla lamp ze złoconymi pinami

• Złocone ścieżki płytek drukowanych

Konstrukcja mechaniczna

Wysokiej jakości aluminiowa obudowa ma bezpośredni wpływ na dźwięk, który jest dzięki niej głębszy, bogatszy, subtelniejszy i ma ciemniejsze tło. Znika także zapiaszczenie i nieprzyjemne zniekształcenia wysokoczęstotliwościowe. Wszystkie elementy wykonane zostały ze szczotkowanego, anodowanego na czarny kolor aluminium ręcznie we własnej fabryce Ayona.

• Wskaźnik polaryzacji napięcia zasilającego AC

• Aluminiowe, antywibracyjne nóżki

• Metalowy pilot zdalnego sterowania

• Wykończenie: czarne z chromowanymi elementami

Specifikacja techniczna

Upsampling: 192 kHz/24 bity

Lampy: 6H14 + 6Z4

Dynamika: > 120 dB

Wejście analogowe/ADC: 2 x RCA (24 bity/192 kHz)

Wyjścia cyfrowe: S/PDIF, BNC, I2S, TosLink, AES/EBU

Wejścia cyfrowe:

- USB, typu A, przód (pendrajw, twardy dysk)

- USB, typu A, przód (pendrajw, twardy dysk)

Wejścia streamingowe:

- wkręcana antena RP-SMA Wi-Fi (połączenie bezprzewodowe) 802.11 b/g

- gniazdo UTP RJ45 10/100Mbps (połączenie przewodowe)

Stosunek sygnał/szum: > 120 dB

Pasmo przenoszenia: 10 Hz – 50 kHz (+/- 0,3 dB)

Całkowite zniekształcenia harmoniczne (THD):

Wymiary (WxDxH): 480 x 360 x 120 cm

Waga: 10 kg
