Russound KT1-C3

Zestaw multiroom serii C KT1-C3

Zestaw RUSSOUND C3 jest najnowszym dodatkiem serii C kontrolerów multiroom. Jest elastyczny, atrakcyjny cenowo i intuicyjny w użyciu, zestaw C3 pozwala na pełną kontrolę nad całym systemem multiroom i jest w pełni zgodny z dyrektywami UE dotyczącymi poboru mocy w stanie czuwania (mniej,

niż 1 W). W skład zestawy KT1-C3 wchodzą:

Jednostka centralna MCA-C3

6 x Klawiatura z wyświetlaczem wieloliniowym MDK-C5

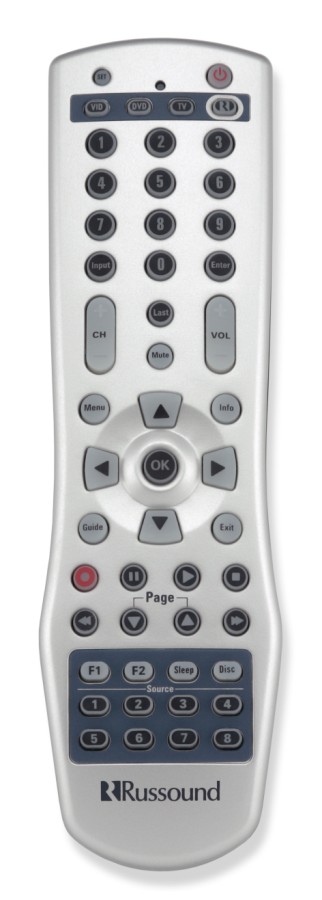

Pilot zdalnego sterowania SRC-C5

System oferuje 6 stereofonicznych stref audio z dowolnych sześciu źródeł audio. Poprzez połączenie ze sobą do sześciu kontrolerów można uzyskać system nagłaśniający do 36 stref. W kontrolerze zastosowano różnorodność opcji wejść. Jako źródło pierwsze może działać wbudowany tuner AM/FM z RDS. Złącze RNET® pozwala na kontrolę nad matrycami video VM1, oraz wymianę metadanych i kontrolę nad urządzeniami źródłowymi takimi, jak: serwer muzyczny SMS3, stacjami dokującymi do iPod'a iBridge® Dock i Bay oraz podwójnymi tunerami ST2.

MCA-C3 dostarcza 20W na kanał w każdej ze stref, a strefy 1. i 2. posiadają dodatkowo wyjścia liniowe (z ustawialnym poziomem poziomem sygnału - stałym lub zmiennym). Na przedniej ściance kontrolera znajduje się port USB służący do programowania systemu, zaś z tyłu znajdują się porty RS-232 służący do integracji z systemami zarządzającymi oraz port Ethernet dla programowani i kontroli poprzez protokół IP. Kontrola odbywa się za pomocą protokołów RIO Text i heksadecymalnych poleceń RS-232.

Własne ustawienia dźwięku, tryb przyjęcia, nie przeszkadzać, łączenia stref bądź źródeł, funkcja All On/Off są standardowymi cechami. Dodatkowo zaimplementowano zegar z możliwością budzika osobno dla każdej ze stref. Trigger kina domowego, wyjścia sygnałów podczerwieni oraz sześć portów trigger dla każdej ze stref. Szóste źródło może służyć jako wejście sygnałów wywołań.

Kontrolę nad jednostką MCA-C3 można sprawować za pośrednictwem pilota uczącego się SRC-C5 lub klawiatur MDK-C5. Klawiatura ma standardowy, podwójny rozmiar, jej monochromatyczny wyświetlacz wyświetla w czasie rzeczywistym informacje o listach odtwarzania, tytułach utworów itd. Przyciski

umożliwiają dostęp do praktycznie wszystkich funkcji systemu. Podświetlenie wyświetlacz i przycisków jest regulowane przez użytkownika. Alternatywą dla klawiatur MDK-C5 jest zastosowanie panelu dotykowego UNO-TS2 (do dwóch / kontroler, podłączenia dodatkowych paneli wymaga zastosowania SA-

ZX3 z zewnętrznym zasilaczem).

System programowany jest za pośrednictwem komputera PC, oprogramowania dostępne jest do ściągnięcia z centrum dokumentów na stronie www.russound.com

Cechy i korzyści

Możliwość rozbudowy: Sześć wejść źródłowych, sześć stref z możliwością rozbudowy do 36 stref

Moc: 20 watt na kanał w każdej ze stref

Prostota: Podświetlane przyciski oferują pełną kontrolę nad system i jego funkcjami

Informacje: Wyświetlacze klawiatur oferują informacje RDS z tunera oraz metadane z pozostałych źródeł

dźwięku w czasie rzeczywistym

Specyfikacje:

W skład zestawu C-Series KT1-C3 wchodzą:

(1) Kontroler MCA-C3, (6) nadajniki IR 854.1, (6) Klawiatury MDK-C5, (1) para uszu do montażu w Racku 19”pair rack ears, (1) pilot SRC-C5, (1) Antena AM, (1) antena FM

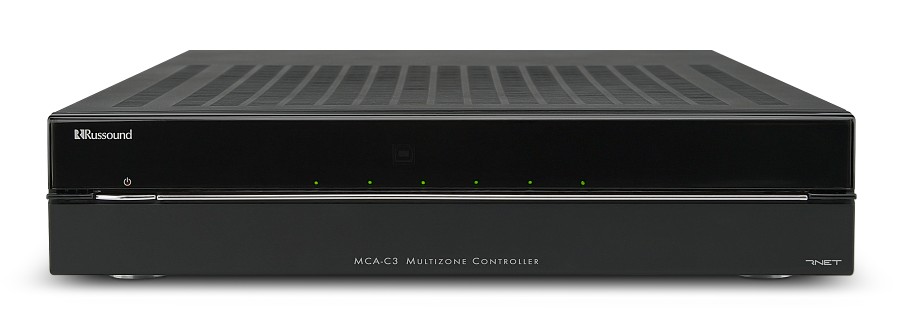

Kontroler MCA-C3

Wymiary: 17”W x 3.5”H x 17.2”D

(43.2 x 9 x 43.6 cm)

Zasilanie: 120 lub 240 VAC

Bezpieczniki: 100-120V/T3.15A 250V US i Canada

220-240V/T1.25A 250V Europa

Pobór mocy: 400 watt maximum

Pobór mocy w trybie czuwania:

Pasmo przenoszenia: 20Hz-20kHz +/- 1 dB przy 1W / 8 ohms

Moc: 20W RMS na kanał / 8 ohms

Zniekształcenia harmoniczne:

Stosunek sygnał/szum: 93 dB, 96 dB ważone - A

Wejścia źródeł audio: 6

Wyjścia strefowe: 6 głośnikowych (strefy 1-6), 2 liniowe (poziom stały lub zmienny)

Wyjścia Trigger: 6 12VDC 100mA, 1 Home Theater

Wejścia Trigger: 1 Home Theater 12VDC max

1 Page 12VDC max

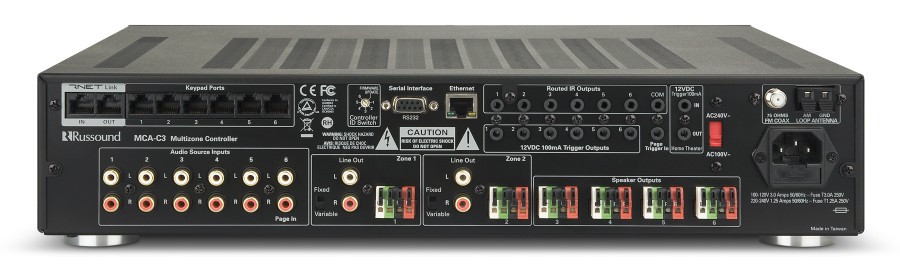

Podłączenia głośników: 6 odłączanych konektorów typu Phoenix

Poty klawiatur: 6 RJ45 standard T568A

Wyjścia IR : 6 źródłowych, 1 wspólne

Porty komunikacyjne: Przód- 1 USB 2.0/1.1

Tył - 1 Serial RS232, 19.2 kHz baud rate

1 Ethernet RJ45, 10/100 Base T

2 RJ45 RNET Links In/Out

Zakres częstotliwości: AM 530 - 1710 kHz

FM 87.7 - 107.9 MHz

Impedancja anteny AM: 300 Ohm zbalansowane

Impedancja FM: 75 Ohm niezbalansowane

Czułość: AM: @20 dB S/N 55 dBu

FM: @30 dB S/N 6 dB max 12 dBu

S/N ratio: AM: 45 dB

FM: 60 dB

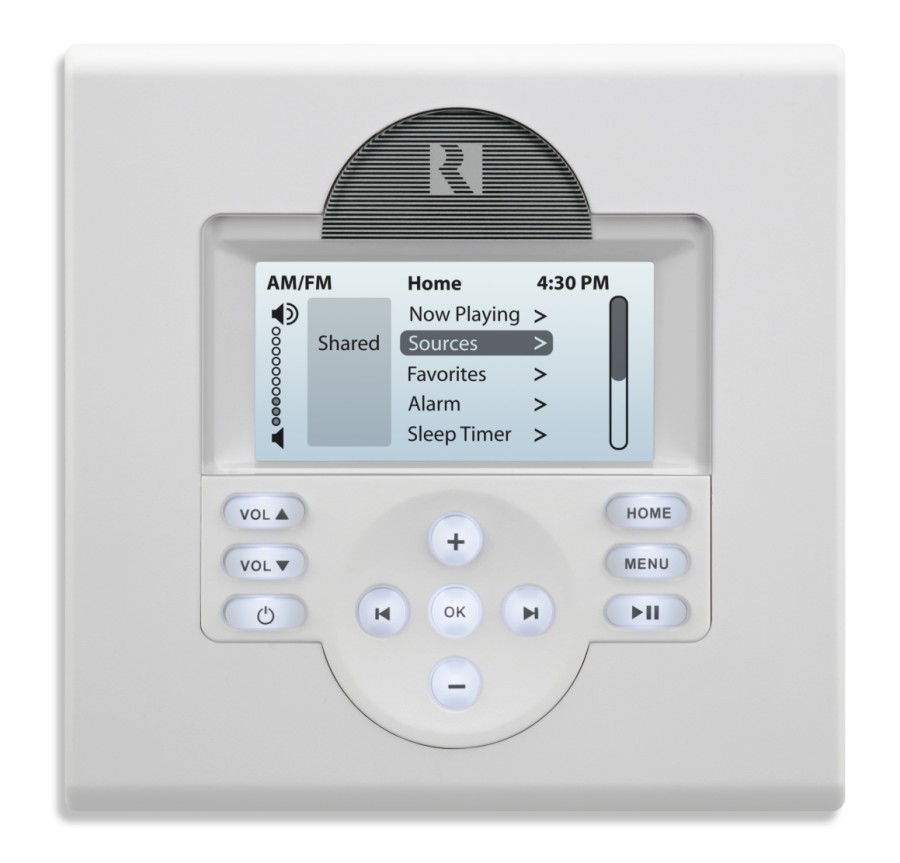

Klawiatura* MDK-C5

Zasilanie: 275mA @ 12VDC MAX

Podłączenie CAT-5e: Jeden port RJ-45 (T568A standard)

Wyświetlacz: 70 mm S x 35 mm W

wysokiej rozdzielczości LCD

Kontrola: Jedenaście podświetlanych przycisków

Wymiary zewnętrzne: 11.43 x 11.43 cm

Wymiary wewnątrz puszki montażowej: 8.9 x 6.9 x 3.8 cm

Waga: 0.45 kg
