Totem Staff, Totem Mite - najlepsze modyfikacje Uzytkownikow

[xtr71]

Witam

Otwieram nowy watek gdyz chcialbym zebrac w jednosc wszystkie pomysly i koncepcje userow ,wyzej wymienionych Totemow i opublikowac idee i koncepcje te dobre jak i troszke gorsze dla potomnych.

[Gość Cadam]

Uważam że nie warto tracić zasobów na modyfikacje kopii Totem Mite (Staff nie znam). Lepiej od początku zaprojektować inne konstrukcje na lepszych głośnikach. W swoich wymieniłem GDWK na aluminiowego Seasa i zmieniłem pasywną zwrotnicę na cyfrową zwrotnicę i wzmacniacze klasy D. Te zmiany niewiele poprawiły brzmienie.

[xtr71]

Uważam że nie warto tracić zasobów na modyfikacje kopii Totem Mite (Staff nie znam). Lepiej od początku zaprojektować inne konstrukcje na lepszych głośnikach. W swoich wymieniłem GDWK na aluminiowego Seasa i całość jest aktywna z cyfrowymi zwrotnicami i wzmacniaczami. Te zmiany niewiele poprawiły brzmienie.

Witam

Szanowny Pan posiada kopie Mite z wymienionym gwizdkiem lecz na jaki typ Seasa?

.W jakim aspekcie sie nie poprawilo brzmienie? Ciagle jest zly dzwiek na basie i srednicy?

Jesli tak to Tonsil do wymiany .Zreszta czego sie mozna spodziewac po technologii magnetycznego drivera z PRL skrzyzowanej z nowa mebrana :/

Pozdrawiam

[Gość Cadam]

27TBC/G



Głośniki zestroiłem tak żeby charakterystyka była płaska. Po takiej modyfikacja gdy zrobię trochę głośniej, średnie tony stają się drażniące i nie da się tego dłużej słuchać - pewnie dlatego w oryginalnych Mite na charakterystyce jest dołek przy średnich tonach.

[Kubri]

średnie tony z polipropylenowych Tonsili nigdy nie były drażniące. Nawet gdyby się o to bardzo starać. Odpowiedź jest więc taka że wybrałeś niewłaściwy głośnik wysoko-tonowy i niewłaściwą zwrotnicę.

[audioburak]

Cadam, a jak udało Ci się wypłaszczyć ponad 20 dB-wy rezonans tego blaszczaka? I oczywiście, jak wielu na forum pewnie nadal uważasz, że ten seas jest absolutnie niewinny ;-) I pewnie dlatego "leczą" go różni szamani kondensatorami parę razy droższymi niż ta k..k..opułka, żeby wytrzymać jej niepowtarzalny charakter...;-)

A tak na boku, to zamiast Totemów Mite wystarczy zwykła skrzynka i byle jaki nawet Alphard 6,5 cala a do tego tania szmaciana kopułka Daytona lub Monacora...ale co kto lubi; teraz ktoś składa też zestaw z lat '70 ....

Albo klon, albo dobry dźwięk...wybór należy do Ciebie.

Pozdrawiam - R.

[xtr71]

27TBC/G



Głośniki zestroiłem tak żeby charakterystyka była płaska. Po takiej modyfikacja gdy zrobię trochę głośniej, średnie tony stają się drażniące i nie da się tego dłużej słuchać - pewnie dlatego w oryginalnych Mite na charakterystyce jest dołek przy średnich tonach.

Witam

Z mojego amatorskiego doswiadczenia wiem iz strojenie zestawow 2 -droznych jest latwe lecz >>> Trzeba uwzglednic parametr krzywej sluchu.

Mozliwe iz odwrocenie biegunowosci tweetera pomoze troche. :)

Zdjecie wyszukane z Google images -Krzywa slyszalnosci ucha ludzkiego.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

Głośniki z Totem Mite/Staff nie są z lat 70'.



Alphard od dawna nie sprowadza głośników w tym rozmiarze za wyjątkiem samochodowych. A te które sprowadzał kiedyś można było o dupę potłuc ze względu na bezsensowne parametry TS. jedyne co one miały to ładny wygląd.



Tonsilowskie trzynastki polipropylenowe na blaszanych koszach to dobre głośniki stosowane od lat w wielu sprzętach. Robione również dla Missiona i Wharfedale. Nie ma przyczyny dla której miałyby nie zagrać dobrze. Brzmienie kształtuje przede wszystkim zwrotnica i w tym wypadku pole do eksperymentów jest bardzo duże.

[xtr71]

Seas 27TBC/G





Wysoki podziw i Szacunek za wyrownanie takiej charakterystyki.

- SZACUN.

Lecz uwzgledniajac te krzywa powyzej tej "Falbanki" nie uslyszymy.

Moim zdaniem lekarstwem na glosnosc srednicy bedzie zestrojenie z dolkiem na przelomie srednicy gdzie obydwa przetworniki promieniuja jednoczesnie.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Break-up'u nie wygładzałem, bo nawet jak bym chciał to byłoby to niewykonalne.

[xtr71]

Wracajac do niskich progow cenowych Klona lub Modyfikacje/Wariacje -Totem Mite jak i Staff mozna troche dopalic wymieniajac kopolke na :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

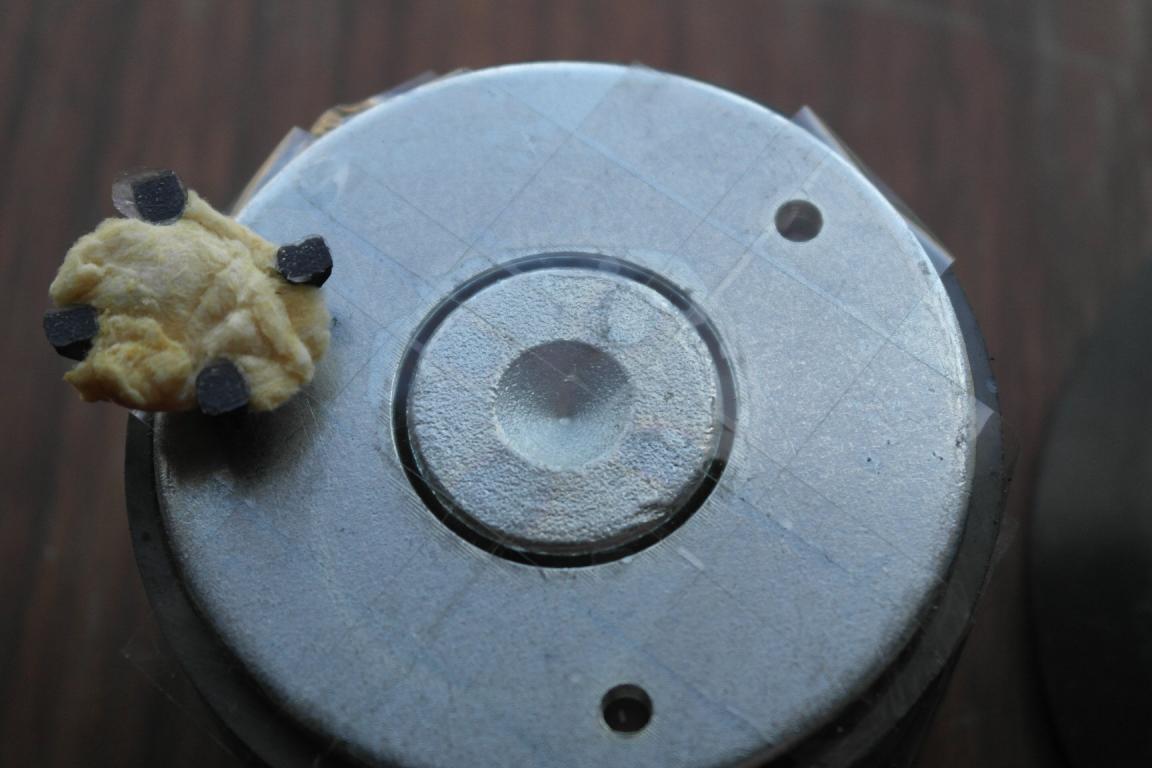

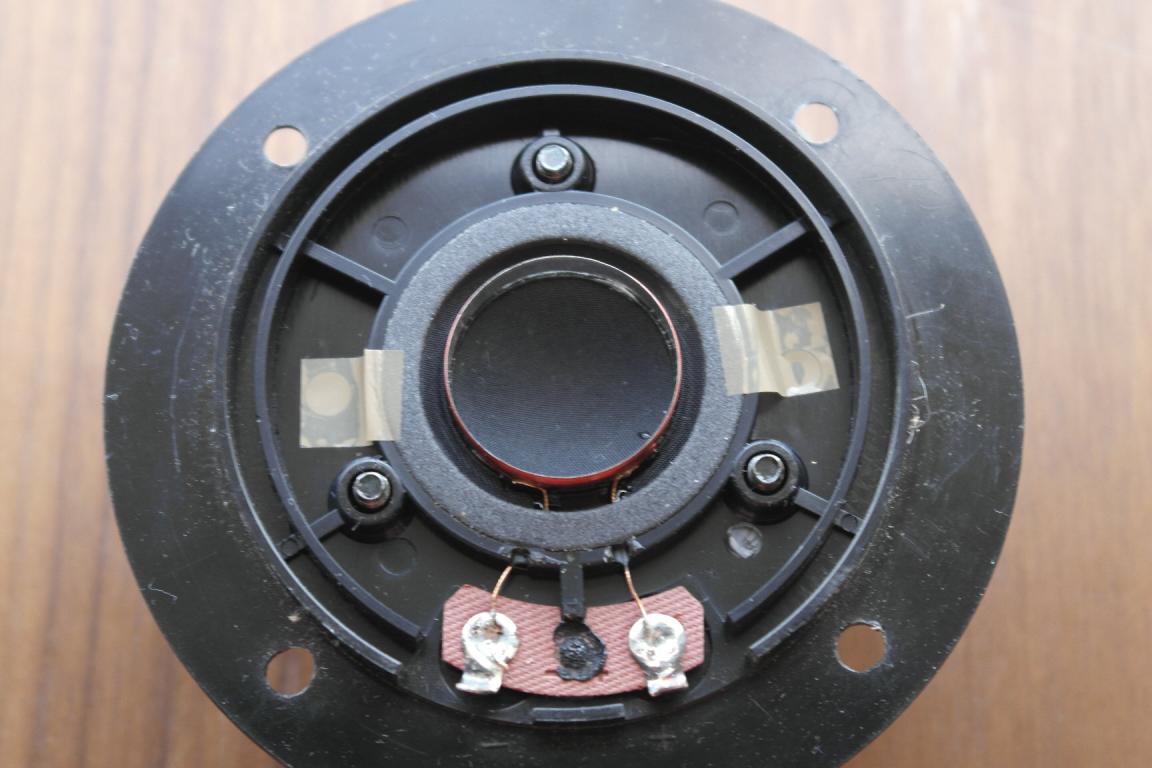

Taka jak ta potrzebne sa sprawne raczki i troche samozaparcia i klej plus lutownica.

Oczywiscie jesli Modernizator slucha bardzo glosno to zostawiamy w szczelinie ferrofluid.

Jesli nie to usuwamy go - jest to tlumik "impulsow" na wysokich tonach zle wplywa na przestrzennosc.



Kierunek "aternatywny" to modernizacja magnesu Tonsilowskiego.

Dokladamy pierscienie symetryzujace Faradaya przy tym modzie ferrofluid jest bezwzglednie do usuniecia.

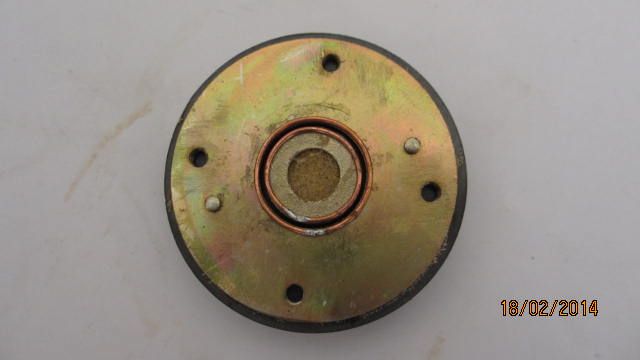

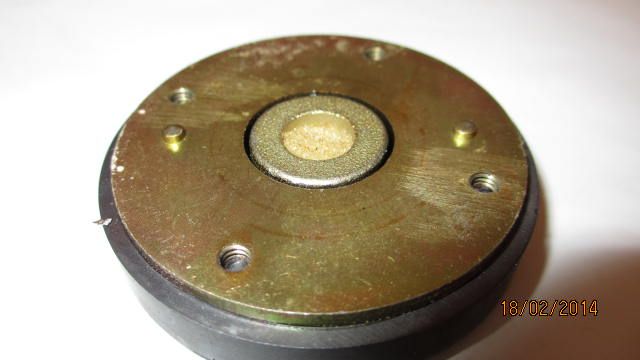

Doklejamy pierscienie miedziane .Bez niszczenia struktury mozna dokleic 2szt.

Foto nr 0256

Przebudowujac caly magnes czyli praktycznie klonujac system SD firmy ScanSpeak mozna zamontowac 4 szt.

Zapewniam efekt jest spektakularny (samodzielnie zrobilem tak do starych kolumn DiY)

Modernizujac glosnik wysokotonowy mozna zarowno wymienic sama kopolke jak tylko zmodernizowac magnes tez bedze efekt lecz mniejszy niz 2 modyfikacje jednoczesnie.

P.S.

Po dodaniu pierscieni Faradaya bedzie potrzebna lekka korekcja w zwrotnicy gdyz glosnik zwiekszy lekko swoja glosnosc .No a po zmianie magnes i kopolka to juz zwrotka do gruntownej przerobki.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Może pokażesz pomiary głośników przed i po przeróbkach?

[xtr71]

Może pokażesz pomiary głośników przed i po przeróbkach?

Witam

Zdjecia niestety nie ukazuja prawdziwego magnesu Tonsila.

Sa pogladowe jak zamontowac pierscienie wyprodukowane samodzielnie.

Lecz szukajac pomiaru prawdziwego Panie Cadam musisz go wykonac sam.

Gdyz firma Tonsil ma kiepskie kopie pomiarow opublikowane na swojej stronie i prawdopodobnie nieaktualne .

Pomiaru osobiscie nie wykonam nie mam mozliwosci gdyz zamawiam takie kopolki po 10 marca 2014, lecz jest to modyfikacja tania nie psujaca zbytnio pierwotnej jakosci dzwieku w zestawie.

Przewiduje tylko poprawe jakosci

W zestawie Mite pracuje glosnik GDWK 10/80/xx jest mozliwosc wymiany na tonsilowski GDWK 10/80/T.

Lecz nie mam pewnosci iz ten tytanowy przetwornik jest wykonany na karkasie alu.Brak danych.



W Totemach Staff pracuje GDWK 11/100 jest to przetwornik textylny i wykonany z karkasem alu co uwazam za swiatowy standard.

Lecz diabel tkwi jak zawsze w szczegolach i niestety przetwornik magnetyczny jest przestarzaly (projekt produkowany "klepany" juz za PRL).Wykonujac modyfikacje np z magnesem Firmy STX "model ceramiczny" ten modernizowany glosnik by powalczyl z niejednym przetwornikiem ze standardu europejskiego

Pozdrawiam Xtr71

[Kubri]

Po każdej takiej proponowanej modyfikacji należy wykonać pomiary. bo pisać sobie że jest wspaniale to można do kolorowych gazetek audiofilskich.



Czym się różni "magnes stx" od "magnesu tonsil"? Ferryty w rozmiarach stosowanych przez obu producentów można kupić w Enesie.



Nie słyszałem żeby jakikolwiek GDWK miał karkas z aluminium i nie wiem co by to miało dać. Słyszałem o cewkach bez karkasów i cewkach nawijanych drutem aluminiowym. W kopułce wysoko-tonowej ważna jest minimalizacja masy ruchomej.



GDWK11/100 jest głośnikiem bardzo podobnym konstrukcyjnie do Visatona WG110ND. GDWK10/80/8 i /26 to uproszczona wersja - coś tak jak seria prestige a excell u Seasa. W GDWK10/80/8 nie ma elementu plastikowego mocującego kopułkę pod frontem głośnika. Kopułka jest przyklejona bezpośrednio na plastikowym korektorze głośnika.



Jeśli wymieniać ten głośnik to można zastosować właśnie GDWK10/80/26 o takim samym wyglądzie ale z kopułka tkaninową. Mozna równiez zastosować GDWK10/80/19 który ma lepszą równomierność pasma przenoszenia niż GDWK11/100

[xtr71]

Po każdej takiej proponowanej modyfikacji należy wykonać pomiary. bo pisać sobie że jest wspaniale to można do kolorowych gazetek audiofilskich.

Witam

Celne spostrzezenie lecz :

Nie moge wykonac pomiaru gdyz jak napisalem wyzej przyjada kopolki po 10 marca 2014.I bede czekal na przesylke z Polski do UK.

Czym się różni "magnes stx" od "magnesu tonsil"?

Magnes Tonsil jest to magnes zbudowany z 3 elementow:

-plytki przedniej

-plytki tylnej wykonanej wraz z centralnym nabieginikiem

-magnesu o ksztalcie pierscieniowym

Sklejone sa klejem i centralny nabiegunnik jest wycentrowany tak by uzyskac jednolita szerokosc szczeliny magnetycznej.

Magnes STX typ jak do ceramicznej kopolki jest bardzo skaplikowany.Ma te same elementy co tonsilowski plus wiele dodatkowych:

3 pierscienie Faradaya 1 pierscien aluminiowy do demodulacji fali magnetycznej w komorze szczeliny magnetycznej i wiele innych czesci.

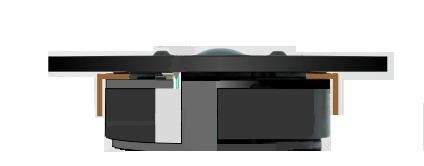

Zapodam jpg pobrane ze strony STX:

Mniesze foto wyedytowalem by pogladowo pokazac standard magnesu.

Pozdrawiam

Xtr71

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

To nie magnes tylko obwód magnetyczny. Czyli napęd głośnika.



A te skomplikowane magnesy z STXa napędzają kopułki zwane "węglowymi". po prostu z poliwęglanu jak w kloszach lamp samochodowych.



Może jednak mimo wszystko skupmy się na tym żeby zrobić Totem nadal na głośnikach Tonsila, Ale żeby go zrobić lepiej. Do tego potrzeba bardziej złożonej zwrotnicy.

[xtr71]

Nie słyszałem żeby jakikolwiek GDWK miał karkas z aluminium i nie wiem co by to miało dać. Słyszałem o cewkach bez karkasów i cewkach nawijanych drutem aluminiowym. W kopułce wysoko-tonowej ważna jest minimalizacja masy ruchomej.

Pytanie :

"Nie słyszałem żeby jakikolwiek GDWK miał karkas z aluminium i nie wiem co by to miało dać."

Odpowiedz:

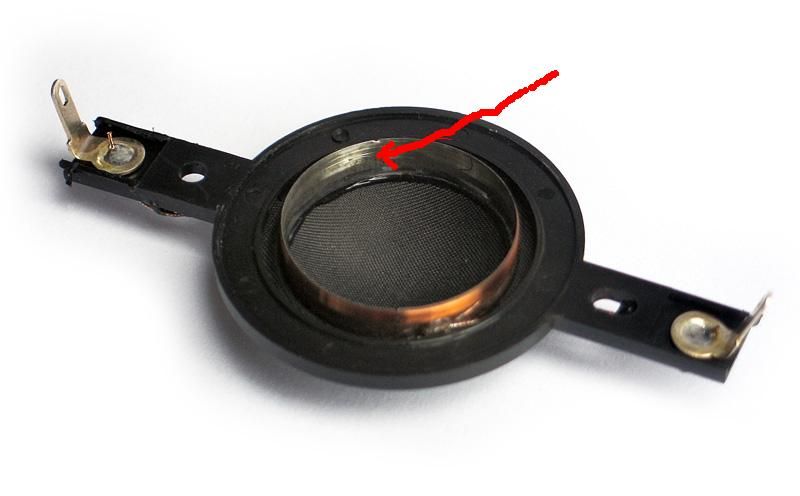

Karkasem nazywamy element (tuleja ,pierscien) na ktorym jest przytwierdzone uzwojenie i zlaczony na stale z elementem drgajacym (membrana,kopolka).

GDWK 8/80 wersja standard foto kopolki ---gdwk 8/80.jpg karkas najprawdopodobniej z celulozy.

GDWK 8-12/120 wersja standard foto kopolki --- gdwk 8-12/120.jpg karkas folia Alu .

Na chwile obecna posiadam taka wiedze:

--iz karkas aluminiowy jako wykonany z metalu jest sztywniejszy i bardziej stabilny w przenoszeniu wibracji i dzwieku .Z fizyki wiadomo iz metal przenosi szybciej dzwiek w swojej strukturze krystalicznej niz papier lub inne tworzywo sztuczne.

Aktualnie najlepszym metalem na kopolki jest beryl,lecz nie posiadam danych by jakakolwiek firma wytwarzala karkasy z berylu.

"W kopułce wysoko-tonowej ważna jest minimalizacja masy ruchomej."

-dobre twierdzenie

Zalozmy iz kaskas ma te sama mase .Karkas celulozowy np.0,2 g i karkas aluminiowy tyle samo.

Metalowy przeniesie wibracje w setkach tysiecznych sekundy, celulozowy jako iz jest wytworzony z elastycznych wlokien bedzie minimalnie opozniony przez inna struktore materialu.I wewnetrzna absorbcje wibracji ma tez inny wspolczynnik elastycznosci i sztywnosci.

Tak mniej wiecej wyglada roznica

W tym temacie materialoznawstwo na pewno nie jeden inzynier napisal prace magisterska .

P.S.

Uzylem mowy potocznej i napisalem magnes.

Oczywiscie ze jest to "magnetyczny zespol napedowy" --magnetic driver.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Nie słyszałem żeby jakikolwiek GDWK miał karkas z aluminium i nie wiem co by to miało dać



gdwk 10/80/26 ma karkas alu

[xtr71]

To nie magnes tylko obwód magnetyczny. Czyli napęd głośnika.



A te skomplikowane magnesy z STXa napędzają kopułki zwane "węglowymi". po prostu z poliwęglanu jak w kloszach lamp samochodowych.



Może jednak mimo wszystko skupmy się na tym żeby zrobić Totem nadal na głośnikach Tonsila, Ale żeby go zrobić lepiej. Do tego potrzeba bardziej złożonej zwrotnicy.

Odpowiem Szanownemu Panu Kubri:

-z kiepskiego glosnika wysokotonowego nic Pan nie "wycisnie " (mowa potoczna) chocby nie wiadomo jakie skomplikowane zwrotnice Szanowny Pan zastosuje.

Charakterystyki nie klamia moze spl glosnika bedzie wygladal ok -

lecz powolnosc w emisji pradow impulsowych spowodowana niskim jakosciowo materialem karkasu ,wlasciwosci uzytego kleju do polaczenia karkasu z kopolka i materialu z jakiego jest wykonana kopolka wreszcie resorowania calego zespolu.A i trzeba nadmienic tez mase jest ona bardzo wazna.

Wszystko ma znaczenie nawet wyprowadzenie koncow uzwojenia na zewnatrz zestawu karkas-kopolka.

Inne bedzie miala charakterystyki kopolka z wyprowadzeniami na jednej stronie

a inne przeciwlegle wyprowadzone polaczenia .I wreszcie material na konce przeznaczone do lutowania.

Inaczej bedzie emitowal fale dzwiekowe zespol kopolka-karkas usztywniony polaczeniem lutowanym miedzy uzwojeniem z drutu miedzianego a miedziana linka wyprowadzenia.

Przyklad: Gdwk 11/100. wyprowadzenie drutem uzwojenia osiowo.

Pozdrawiam

[meloV8]

Wszystko ma znaczenie nawet wyprowadzenie koncow uzwojenia na zewnatrz zestawu karkas-kopolka.

Inne bedzie miala charakterystyki kopolka z wyprowadzeniami na jednej stronie

a inne przeciwlegle wyprowadzone polaczenia .

Przyklad: Gdwk 11/100.



Bez przesady, kopulki tonsila maja swoje bardzo charakterystyczne brzmienie, prawie wszystkie. Np gdwk 10/80/19, na ucho gra tak samo jak 10/80/26, tylko efektywnosc w przypadku tego drugiego jest wyzsza.

[xtr71]

Bez przesady, kopulki tonsila maja swoje bardzo charakterystyczne brzmienie, prawie wszystkie. Np gdwk 10/80/19, na ucho gra tak samo jak 10/80/26, tylko efektywnosc w przypadku tego drugiego jest wyzsza.

Witam

W glosnikach Low-Fi i klasie popularnej Panie MeloV8 roznica jest nie do uslyszenia .

Pomiar impulsowy wykaze dopiero takie niuanse brzmieniowe.

Przyklad GDWK 10/80 /xx jest nie trafiony nic Pan nie udowodni.

Proces budowy musi byc przeprowadziny od poczatku najpierw porzadny magnetic driver .

Wyposazony w pierscienie symetryzujace "Faradaya" ,drazony osiwo nabiegunnik centralny i komore antyrezonansowa z tylu.

Nastepnie kopolka z karkasem tu nie jest zle gdwk 11/100 jest solidna podstawa.

Wreszcie opracowana poprawnie plyta przednia pod katem dobrego rozpraszania odbijanych wysokich tonow i poprawnego emitowania tonow srednich.

Moim skromnym zdaniem Tonsil zawiesil sie technologicznie w roku 1990 i wypuszcza takzwane. "odgrzewane w nieskonczonosc mielone".Prawda obiektywna jest taka iz w CHRL produkuja juz lepsze wysokotonowki.

Pozdrawiam

[meloV8]

Czysta Demagogia.



I nie wiem co maja tutaj Chiny? Kraj jak kazdy inny, wszedzie mozna zrobic doskonaly glosnik i jaki tanie dziadostwo. Jedyna rzecz lezy w kosztach i potrzebach.

[xtr71]

Czysta Demagogia.



I nie wiem co maja tutaj Chiny? Kraj jak kazdy inny, wszedzie mozna zrobic doskonaly glosnik i jaki tanie dziadostwo. Jedyna rzecz lezy w kosztach i potrzebach.

Hmm

Przeciez prawie wszyscy produkuja swoje glosniki w Chinach przez koszty :)

Pozdrawiam



Wlasnie w tym celu podaje solucje w poscie nr 11,

jak magnetyczny silnik Tonsilowski tanim kosztem podrasowac do poziomu wyzszego niz standardowy.

Poziomem najwyzej klasyfikowanym jest poziom magnetycznego silnika z 4 pierscieniami symetryzujacymi i komora antyrezonansowa.

Lecz do tego jest potrzebny warsztat tokarski i wykfalifikowany pracownik no i material na serie magnetycznych silnikow gdyz 2 sztuk sie nie bedzie oplacalo zrobic.

Wyprodukowalem w przeszlosci takie "magnesy" lecz zostaly w Polsce na przechowaniu u rodziny.Nie moge zamiescic foto.

Niektore kopolki moga z pierscieniami zrobic zwarcie aby temu przeciwdzialac ,w poblizu miejsca wyprowadzenia koncow uzwojenia pierscienie polakierowac lakierem np.do paznokci kolor nieistotny .Odizolujemy miedziane plecionki od pierscienia.

Pozdrawiam

[xtr71]

Starczy juz o "magnesach" i glosnikach.

:P

W Totem Mite jakie w schemacie zwrotnicy mozna zmiany wprowadzic ??.

zamieszczam foto wyszukane przez Google images.

Lecz nie jestem pewny czy to jest schemat oryginalny.

Jesli jestem w bledzie niech ktokolwiek kto posiada oryginal dokona korekt.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

Przede wszystkim dowiedz się po co są stosowane te pierścienie i drążone nabiegunniki, co one dają i kiedy są korzystne a kiedy nieistotne. To jest realizacja pewnego pomysłu do pewnego zastosowania, a nie element określający bezwzględną jakość głośnika.



W Chinach produkowane jest teraz wszystko. Włącznie ze ScanSpeakami i elementami do nich.



Zwrotnica w Mite jest realizacją I rzędu elektrycznie. W praktyce zakres współpracy obu głośników jest bardzo szeroki z lekkim jego uwypukleniem w środkowej części pasma. Wrażenie równowagi tonalnej zależy od dobrania wartości elementów. Wadą tych zwrotnic jest zmienność fazy w dużym zakresie częstotliwości. Takie zwrotnice są nieprecyzyjne, niewielka zmiana wysokości odsłuchu/pomiaru powoduje istotną i dobrze słyszalna zmianę równowagi tonalnej.



Odnoszę wrażenie że zwrotnica Mite została zbudowana w oparciu o symulacje i może odsłuchy, bo zamieszczane pomiary zestawu wskazują na problemy z równowagą spl których nie widać podczas liczenia zwrotnicy na podstawie charakterystyk fabrycznych spl.



Można zastosować zwrotnice niesymetryczne np. 12/18db/okt. zmniejszając zakres wspólnej pracy głośników, obniżając czestotliwość podziału. myślę że bardziej nie warto kombinować bo polipropylenowe membrany Tonsila brzmią dobrze w średnim zakresie pasma.



Brzmienie głośnika wysoko-tonowego jest odbierane w takim zakresie pasma że znaczenie w rozpoznaniu różnic brzmienia wywołuje głównie materiał kopułki i jego charakterystyczne rezonanse własne.

W tej chwili mam wrażenie że kopułki do GDWK 11/100, 10/80/19 i 10/80/26 wykonane są tak samo z tej samej celulozy bawełnianej i z takim samym wykończeniem.



A kiedyś jednak się trochę od siebie mogły ronić. na przykład były kopułki matowe jakby niepowlekane i były kopułki błyszczące - taki półmat jak w Vifie PL27 tylko o bardziej wyraźnym rysunku włókien. Niektóre na zdjęciach z lampą wychodziły jakby odbijały światło w jednym kierunku. możliwe nawet że inny był sam materiał włókien.



W GDWK10/80/26 podawano w katalogu materiał tkaniny - polyester cloth. W GDWK10/80/19 i 11/100 - textile cloth. W praktyce ich kopułki podobno są jednakowe i z tego samego materiału.



Dodatkowo Tonsil produkował kopułki z tkaniny laminowanej - zółte, z pianki laminowanej - laminated fabric, z poliamidu i z tytanu.

[ricon]

wykfalifikowany pracownik

)

Taki niewiele zrobi ,może wykwalifikowany pokaże że potrafi .......:)

[meloV8]

Gdyby kogos ciekawilo jak jest zbudowany gdwk 10/80/26 :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

http://diyaudio.pl/showthread.php/20814-Pier%C5%9Bcienie-Faradaya-Pier%C5%9Bcienie-symetryzuj%C4%85ce-pole-fakty-i-mity

[Kubri]

Ta wata pod krzyżakiem to tak była oryginalnie? Czy to jakaś hi-endowa wata?

Szczególnie chodzi o to że wystaje nieco ponad krzyżak

[meloV8]

Taka wata juz tam byla, moze sie troche przesunela, jak odklejalem krzyzak, ale generalnie byla ona tak umieszczona pod krzyzakiem i nie wystawal poza niego. Glosnik rozebralem, bo bede go rozwiercal i od tylu zakleje kawalkem sklejki. Bedzie cos na ksztalt komory. Prosta modyfikacja, mam parke glosnikow to sprawdze, co to da w tym glosniku.
