Wysoko tonowy głośnik do Melodia bl40 mk2

[smaker24]

Jak ktoś jest chętny instruktażu to proszę na Whatsapp 888113872

[audioburak]

1. Od zacisku kolumny + do opornika a sądzę, że i do kondensatora chyba żółtego.

Powinno być przejście równe opisowi opornika.

2. Za kondensatorem jak masz odpięty tweeter - cewka powinna mieć np. 0,5 Ohm.

Edytowane 18 Stycznia przez audioburak

[smaker24]

To czyli multimetr ustawiam na ohm i od zacisku + do kondensatora ( której nóżki? ). Kondensator ma 3.3 uf 250v to jaka oporność musi mieć?



[audioburak]

Kondensatora omomierzem nie zmierzysz - to przerwa dla prądu stałego.

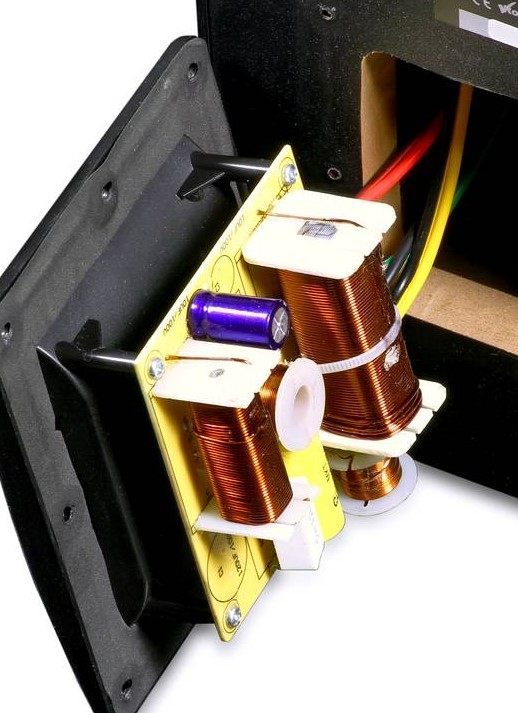

Jeśli zwrotnica ma klasyczną budowę

To pomiędzy zaciskiem kolumny plus dla góry pasma ( zworki wywal ) a białym opornikiem

powinien być kontakt. Z jednej strony 0 a z drugiej o jego opis więcej.



[smaker24]

Głośnik na 100% sprawny. Podłączałem do starego kina domowego. Na białym rezystorze jest napisane  1 ohm wskazuje trochę więcej.

[audioburak]

Może do rana zrobisz jeszcze z jeden pomiar 😉

Ale - czy od zacisku +  górnego pasma jest przejście na opornik ?

Ma być z jednej jego strony 0 Ohm, a z drugiej ten 1 Ohm.

[jarekb]

a pierwsze niech sprawdzi multimetr/kable , czasem takie dziadostwo że po zwarciu kabli multimetru pokazuje 0.3-04 ohm ,

[smaker24]

24 minuty temu, audioburak napisał:

Może do rana zrobisz jeszcze z jeden pomiar 😉

Ale - czy od zacisku +  górnego pasma jest przejście na opornik ?

Ma być z jednej jego strony 0 Ohm, a z drugiej ten 1 Ohm.

Jutro na spokojnie jeszcze raz zmierzę. I dam znać. Nie ma mnie teraz w domu

[don111]

Może być zimny lut w zwrotnicy

[smaker24]

20 minut temu, don111 napisał:

Może być zimny lut w zwrotnicy

Ale w dwóch kolumnach? W sumie w jednej gra ale bardzo cicho.

[don111]

Jak nie gra w ogóle to może być zimny lut w tej konkretnej zwrotnicy lub uszkodzony element/elementy zwrotnicy lub ścieżki.

Pisz jaśniej co gra ciszej. Ten drugi niby dobry tweeter w dobrej kolumnie ? Czy ten niedoszły uszkodzony tweeter przełożony do  drugiej Melodiki? czy do zupełnie innej kolumny?

Edytowane 18 Stycznia przez don111

[smaker24]

W jednej kolumnie w ogóle nie gra tweeter a w drugiej kolumnie jak się ucho przystawi to co nieco gra. W tej co nie gra w ogóle wyjąłem go i sprawdziłem w starym kinie domowym i okazało się je jest sprawny. A w kolumnie z której go wyjąłem podłączyłem inny sprawny mały głośnik i się okazało że w ogóle nie idzie sygnał wysoko tonowy do głośnika bo też nie grał. Więc okazało się że nie jest to wina głośnika. Drugiej kolumny co wysoko tonowy gra bardzo cicho ( trzeba ucho przystawić by słyszeć że coś tam gra) nie rozkręcałem.

Podsumowując w jednej kolumnie zwrotnica w ogóle nie daje sygnału na tweeter a w drugiej daje bardzo niski.

Edytowane 19 Stycznia przez smaker24

[don111]

To musisz sprawdzić jeszcze ten drugi tweeter w tym kinie domowym czy gra normalnie czy  też cicho.

Powodów że nie gra może być wiele, od nie stykających blaszek do bi-wiringu albo terminali (sprawdzić podłaczając kable pod górne terminale) choć to mało prawdopodobne, po zimne luty lub uszkodzone elementy zwrotnicy , ścieżki. Musisz sprawdzać miernikiem (jest odpowiedni tryb "pikania") czy są przejścia sygnału na kolejnych odcinkach kabla i po obu stronach kolejnych elementów na zwrotnicy i na kolejnych lutach. W ten sposób dojdziesz co jest problemem.

[audioburak]

Przede wszystkim luty rezystora i tego żółtego kondensatora.

O ile coś przechodzi od zacisków kolumny 😉

[smaker24]

Od zacisku górnego + jest przejście wszędzie oprócz tej największej cewki. Od zacisku + jest przejście aż do tweetera ale na plusie jak i minusie przewodu.

[smaker24]

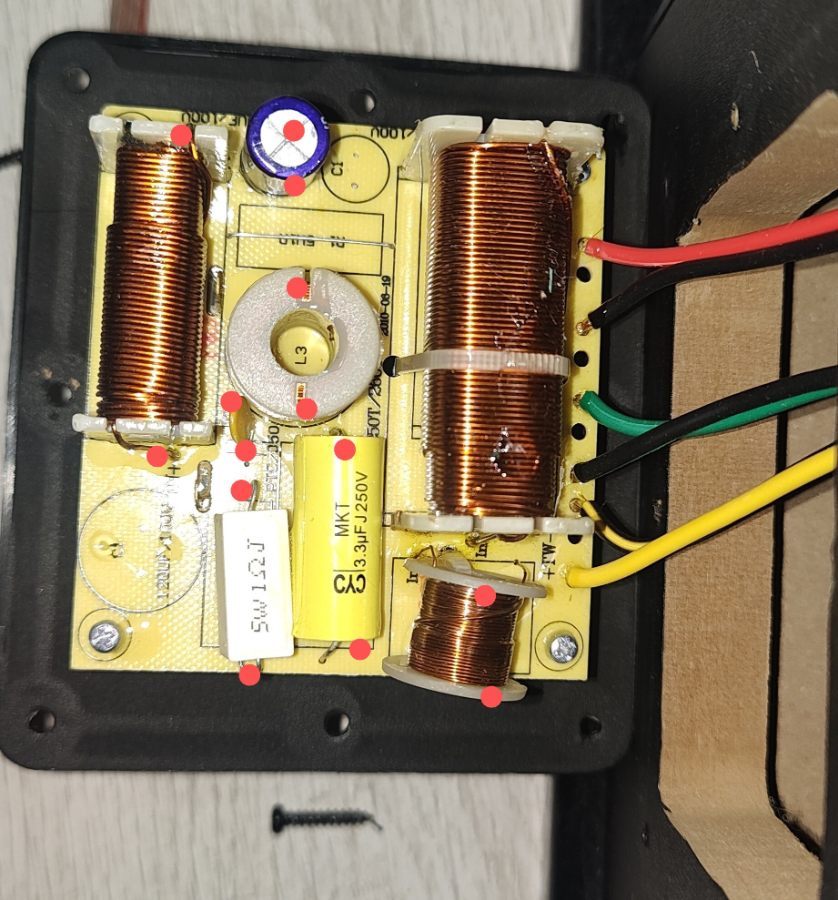

Tu gdzie czerwone kropki to multimetr pika że jest przejście od terminala górnego+ aż do przewodów tweetera +i- ( czy na obu powinno być przejście skoro od terminala + sprawdzam.

[audioburak]

To by znaczyło, że na górnych zaciskach jest nie tylko tweeter, ale i  głośnik środkowy.

Podłącz na chwilę, żeby mieć pewność czy tak jest - same górne zaciski - bez zworek.

PS - i może nie pikanie, ale Ohmy - to coś więcej może wyjaśni ...

Edytowane 19 Stycznia przez audioburak

[don111]

51 minut temu, audioburak napisał:

To by znaczyło, że na górnych zaciskach jest nie tylko tweeter, ale i  głośnik środkowy.

Średnioniskotonowy też był na górnych zaciskach z tweeterem, z tego co pamiętam

[smaker24]

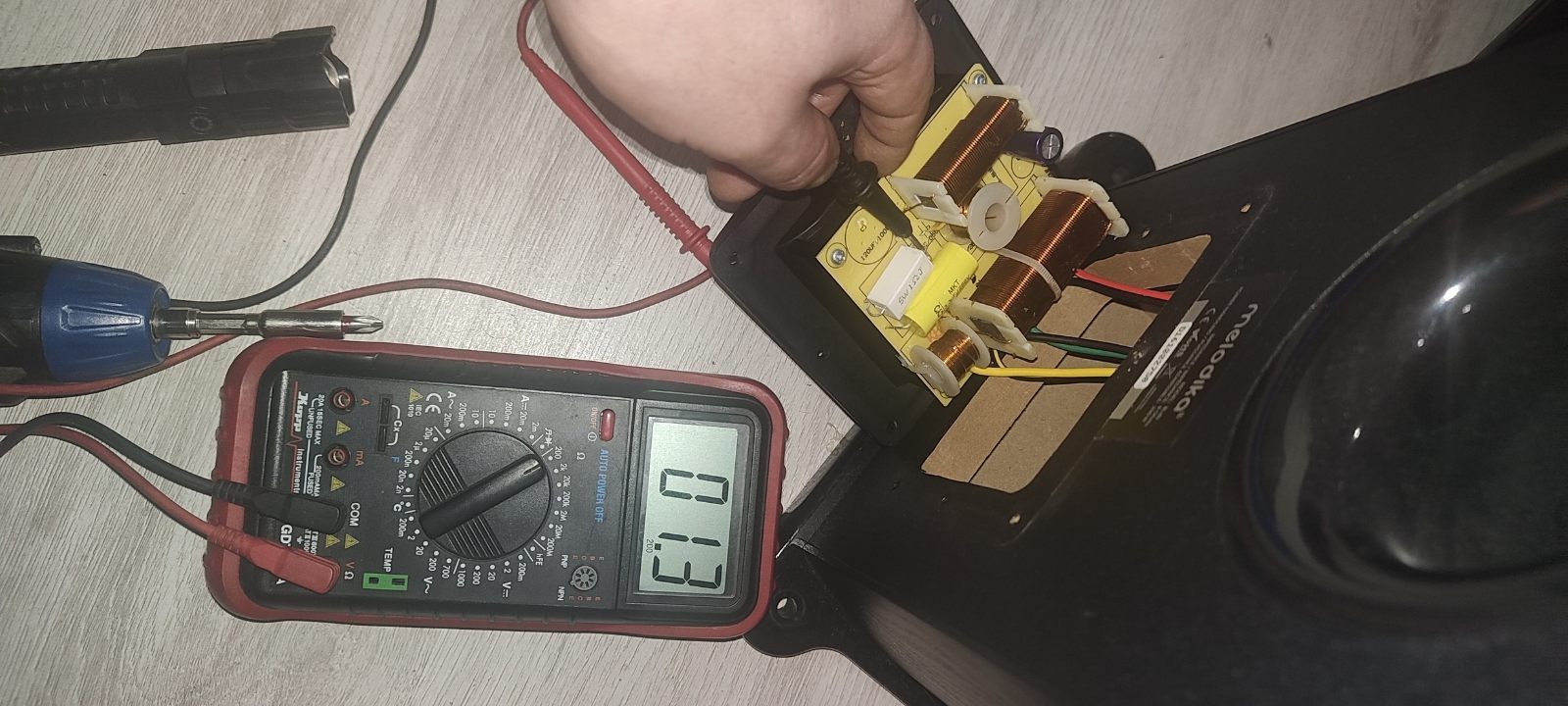

Tak średnio niskotonowy też jest pod górnymi zaciskami. Zmierzyłem biały opornik

[jarekb]

w dwóch  i inny wyniki?  , a polącz nogi  rezystora drutem  2,4 i posłuchaj kolumn ,











[smaker24]

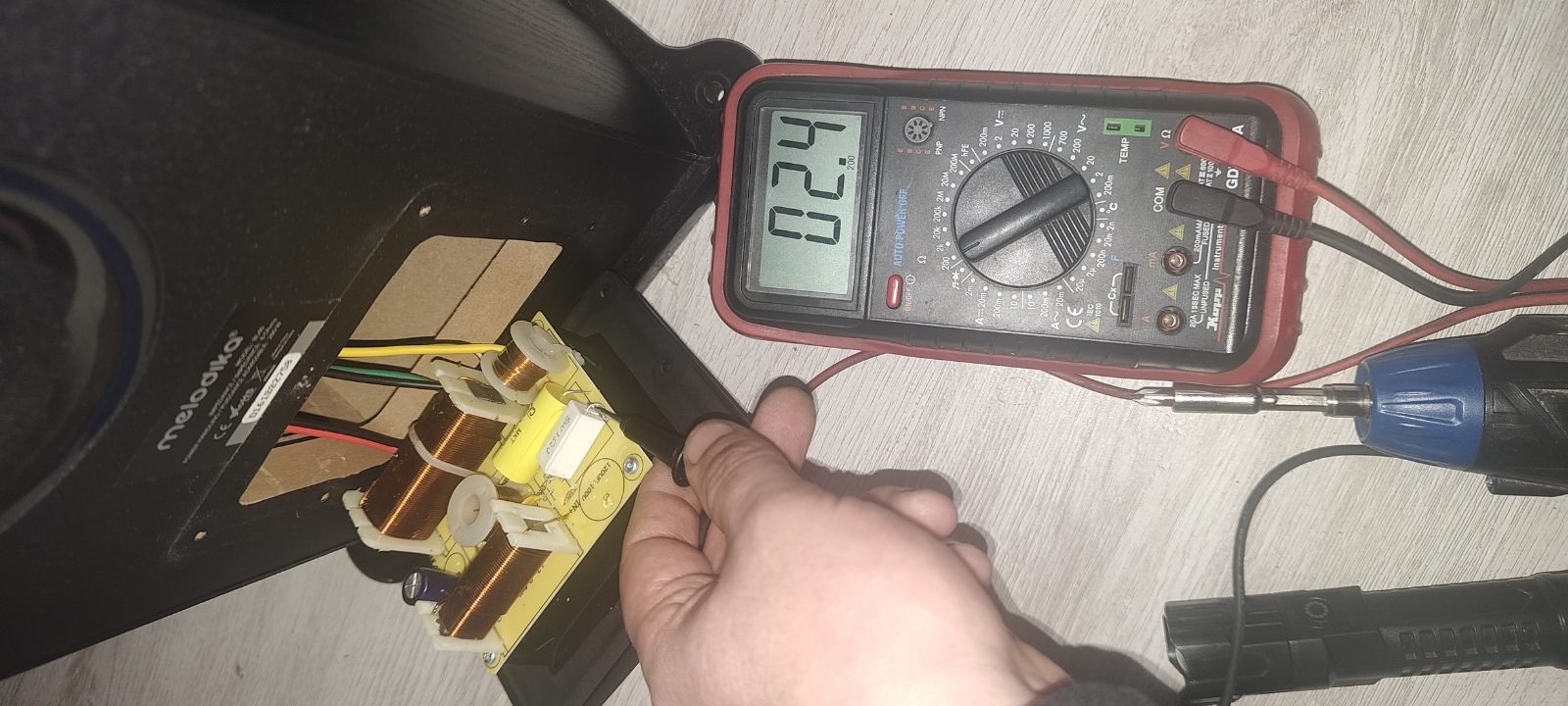

W jednej kolumnie. Na jednym zdjęciu do prawej nogi na drugim do lewej.

[jarekb]

1 minutę temu, smaker24 napisał:

W jednej kolumnie. Na jednym zdjęciu do prawej nogi na drugim do lewej.

może nogi rezystorów zaśniedziałe ? , odkręcałeś płytkę oglądałeś luty  po drugiej stronie ? może od wibracji jakiś pękł ?

[smaker24]

Odkręce i prześlę zdjecie

[jarekb]

OJ ,  sam oglądnij pod dobrym światłem dotykając elementów

[smaker24]

Wygląda na wszystko ok. Wszystko siedzi sztywno.

[jarekb]

no to już nie wiem ,rezystor czy kondensator foliowy raczej  się nie psują ,

[audioburak]

Nie znamy schematu, ale jeszcze taki pomiar - od żółtego kondensatora

do OBU końcówek kabli odłączonego tweetera. Powinno być raz zero,

a na drugim o 0,4 Ohma więcej.

[smaker24]

Na żadnej nóżce nie pokazuje 0. Na jednym i drugim przewodzie z prawej nóżki pokazuje koło 10ohm a na lewej koło 1.5ohm. wartości trochę skaczą.

[audioburak]

A jak same przewody pomiarowe zwierasz, to co pokazuje ?

Czy jest "0" pomiędzy zaciskiem + a opornikiem a na jego drugim końcu więcej

o wartość opisaną na oporniku ?

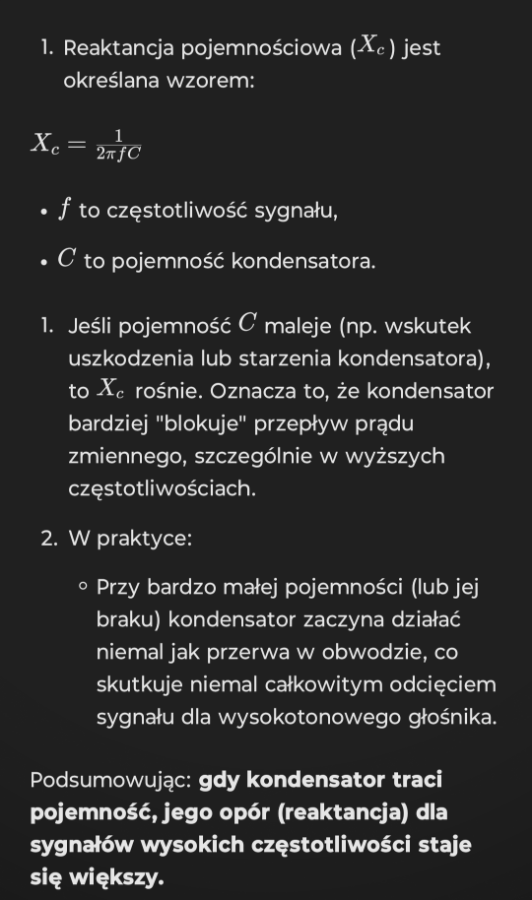

Jeśli tak jest, to coś z kondensatorem, ale trudno uwierzyć, że poleciały oba ...

tj w obu kolumnach na raz, a wytrzymały same głośniki ...

Mimo, że się trzymają spróbował bym poprawić wszystkie lutowania dotyczące

części związanej z tweeterami. Czyli najmniejsza cewka, kable, żółty kondensator

i oczywiście opornik. Bo te 10 Ohm do niczego nie pasuje ...

[smaker24]

Kolumny kupiłem używane i nie bardzo już mi wysokie tony pasowały.Bylo ich za mało a w prawej kolumnie mniej niż w lewej. I teraz wyszło że w prawej wcale ich nie ma a w lewej bardzo mało. A co do lutowania to nie wiem czy sobie poradzę zwykła lutownicą. Jest może ktoś na forum co zajmuje się takimi rzeczami?
