Modyfikacja NAD-a C515BEE

[max-bit]

Przeprowadziłem modyfikacje NAD515BEE

Jak już go pisałem w jednym z opisów jak z 1200 PLN jako nowy CD to stanowczo za dużo dźwięk płaski bez polotu, dość ostry w każdym paśmie brak mu nutki polotu, analityczność słaba lokalizacja instrumentów przeciętna, czyli dość kiepska stereofonia.

Co postanowiłem zmienić ?

Po primo Amp Wyjściowy poszedł na LM4562

Mało wymienione zostały prawie wszystkie (oczywiście te najważniejsze) kondensatory, no cóż DAC ze względu na swą specyfikę nie został poddany modyfikacji :)

Pierwotne w zasilaczu to jakieś "acioto" china - na mój gust kiepskie, w torze audio podstawowe ELNY Brown :)

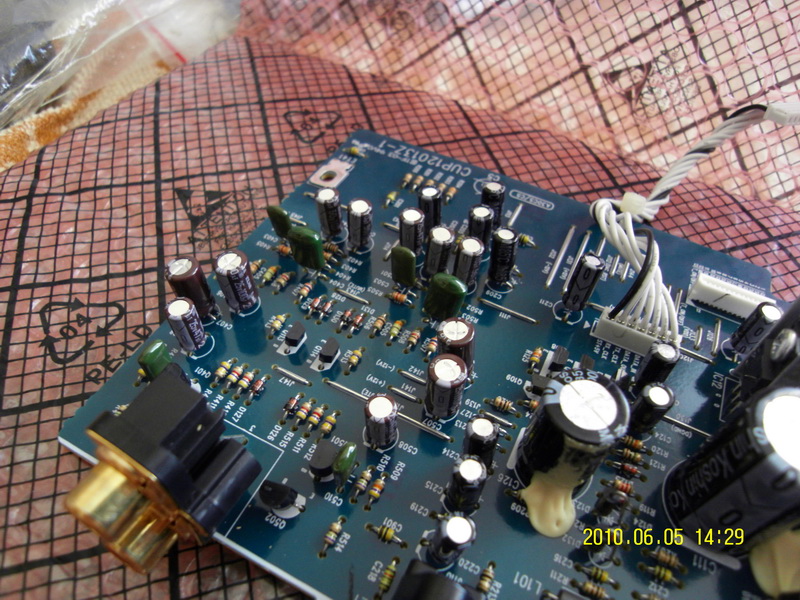

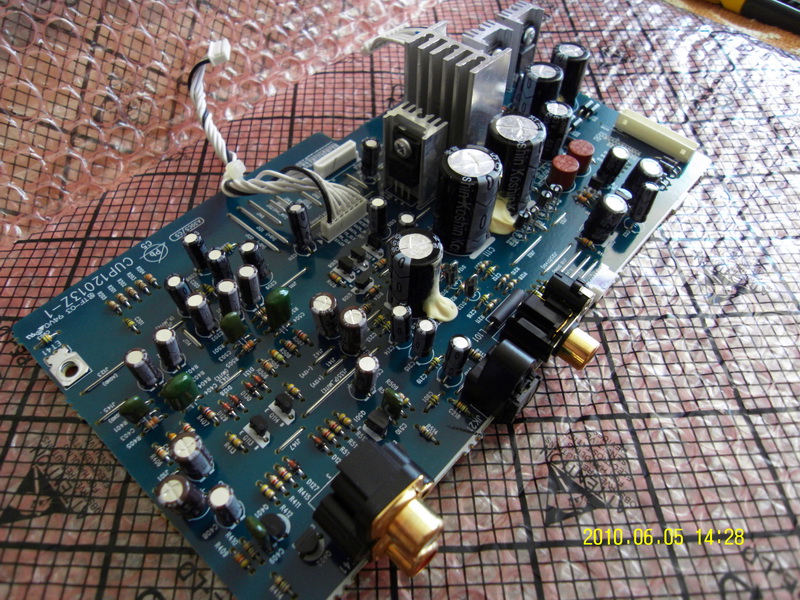

Pokazują to fotki nr 1 i 2

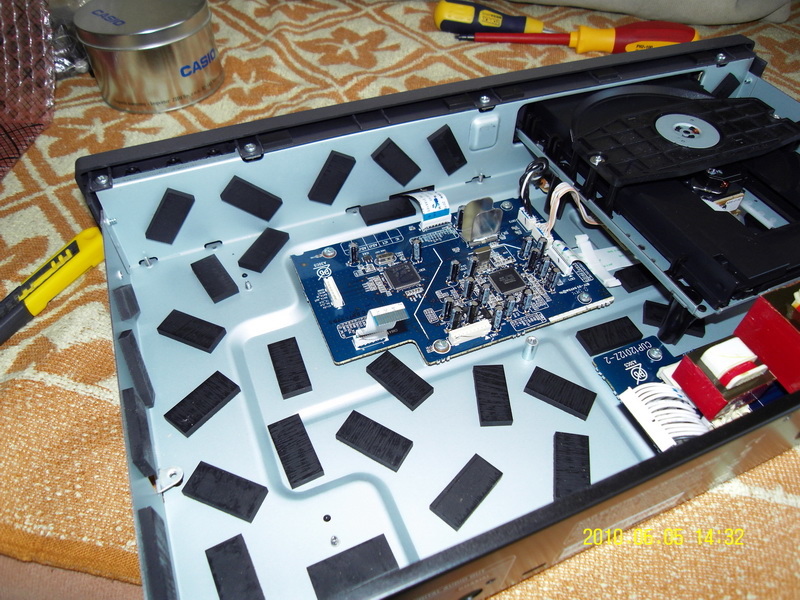

trzecia fota pokazuje przygotowanie do tłumienia takie smiszne gumowe GUMKI Przyklejki ale ciężkie :)

Czwarta fota to widok na DAC i wyjście w postaci NE5532 w wykonaniu Ti (żadne cuda jak na CD za 1200 PLN można by zamontować coś bardziej wykwintnego, a nie scalak za 1,5 PLN w hurcie).

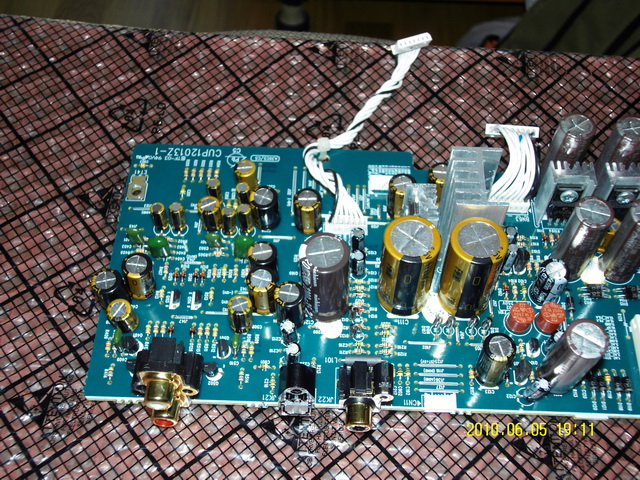

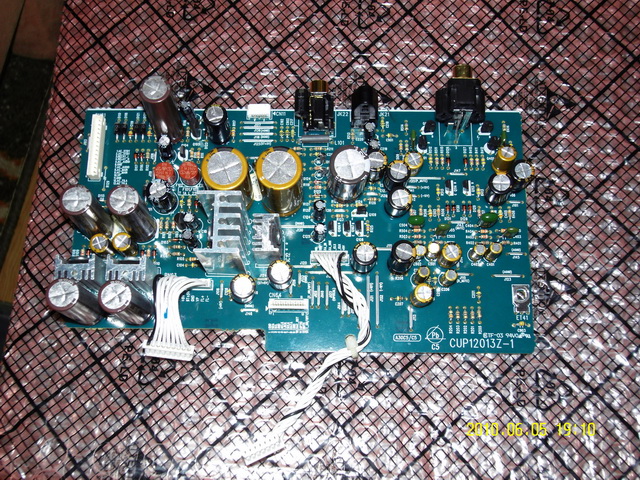

Wymieniono kondziłki na Nichicon GOLD i MUSE jak widać na kolejnych fotach :) (5 i 6)

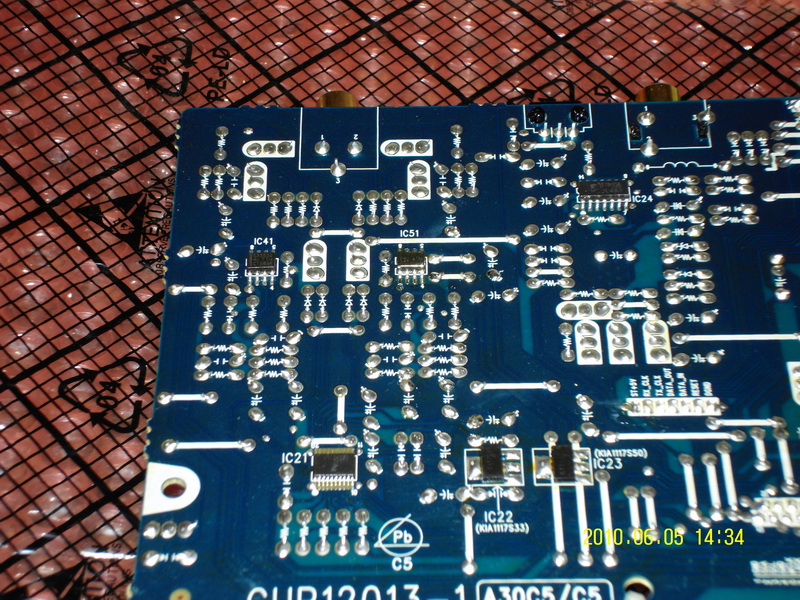

a nieszczęsny 5532 na LM 4562 jak widać na 7 focie ....

Płytka została wyczyszczona z wszelkich pasciów (topiki etc...)



Dźwięk od kopa lepszy analityczność o klasę lepiej podobnie lokalizacja źródeł ... Można się czepiać dalej troszkę strawy ale to chyba wina DAC-a ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

Jeszcze widok z analizatora :)

[max-bit]

Jeszcze widok z analizatora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[2socks]

imopnujace :) moglbys podpowiedzic gdzie nabyles te gumki do wygluszenia? ja swojego NADa c542 przerobilem o wejscie zasilajace, wzmacniacze operacyjne i bezpieczniki. brzmi o niebo lepiej. moze takie wygluszenie jeszcze by mu pomoglo...

[max-bit]

Gumki kiedyś kupiłem na giełdzie po 1000 szt w rulonie :)

Można też użyć mat bitumicznych (takich samochodowych) chyba nawet lepsze :)

Gniazda nie ruszałem bo już nie ma już gdzie (jak) zamocować ... :)

W voodoo audio za bardzo nie wierzę więc bezpieczników nie ruszałem :)

[mariusz77]

Co wy na to, aby zmienić zegar na bardziej precyzyjny? Czy warto dać na wyjście bufor na lampie? Myślę o tych zmianach, czy dadzą znaczną poprawę brzmienia, gdyż po pierwszych entuzjastycznych opiniach, raczej podkreśla się cechy negatywne tego CD.
