Beyerdynamic DT-150 PRO od wewnątrz.

[darkul]

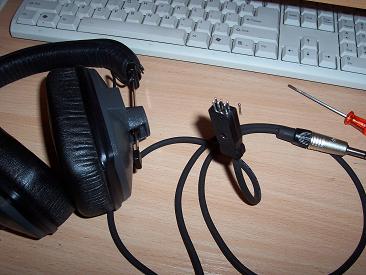

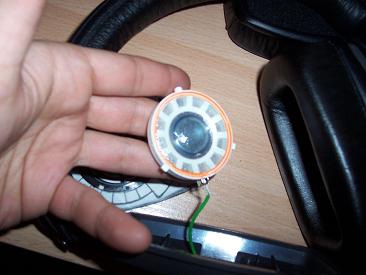

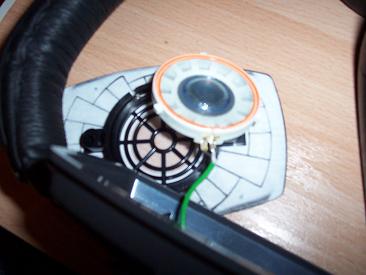

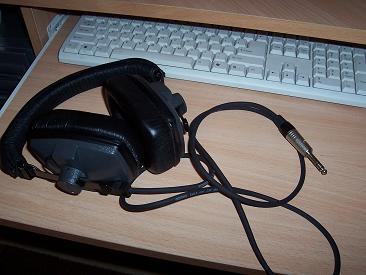

Ostatnimi czasy sporo zaineresowanych tymi słuchawkami zadaje mi pytanie co do ich budowy wewnętrznej.

O to i one w kilku scenach ..mocnych... tylko dla dorosłych!

[obrazekLUKASZ-201868_1.JPG] [obrazekLUKASZ-201868_2.JPG] [obrazekLUKASZ-201868_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

dalej....

[obrazekLUKASZ-201870_1.JPG] [obrazekLUKASZ-201870_2.JPG] [obrazekLUKASZ-201870_3.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Kable do wewnętrznych połaczeń sa dobrej jakośći.

Zewnetrzny kabelek można sobie podmienić na lepszy.. polecam.

[darkul]

Wtyk już dawno musiałem zmienić na solidnego Neutrika.

[EMiL]

ale mrozace krew w zylach zdjecia

[andrew]

darkul, a jak chcialbym podlaczyc te sluchawki do wzmaka przez kabel zbalansowany czyli XLR, to jaki kabel bys do tego celu proponowal? Bo z tego co wiem musza byc cztery niezalezne zyly (dwa minusy i dwa plusy). Moze jakis cordial albo klotz?

[darkul]

Może być bardzo dobry drut Cordial CSF450.CSF275 i jeszcze kilka innych.

[andrew]

drakul, ale sa tam tylko dwie zyly + oplot. A do sluvhawek w konfiguracji symetrycznej trzeba mi czterech niezaleznych zyl, albo dwoch i dwa niezalezne oploty.

[andrew]

A moze cmk250? Ale tez ma tylko dwie zyly i oplot...

[darkul]

CSF ma 4 ż.w oplocie ekranującym!

I nie widzę problemu w zaadoptowaniu 2 razy po 2 ż.w ekranach.

[andrew]

darkul, jak to? Wyraznie napisali ze sa dwie zyly tylko, a to biale to jakies nitki izolacyjne czy cos. Zobacz sam:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrew]

Moznaby zastosowac dwa kable, ale nie wiem czy by sie zmiescily do wtyczki sluchawek... Poza tym jak to by wygladalo - dwa kable.

[darkul]

CSF450 4 żyły w ekranie,

CSF 275 2 żyły w ekranie.

Dla sygnałów zbalansowanych ekran możesz podłączyć tylko od strony wzmaka do chasis obudowy o ile przewidział to producent wzmaka.

[darkul]

CMK250 jest gorszy od CSF450 i 275.

[sto??ek]

Witam !

Ekran w symetrycznym kablu słuchawkowym jest niepotrzebny, tylko zwieksza masę kabla, co ma wpływ na komfort noszenia sluchawek - nic nie "ciąży" w dół. Sygnał wyjściowy jest na tyle duży , że nie ma obawy o jakieś przenikanie zakłóceń z zewnątrz.

Pozdr.

[darkul]

Dlatego napisałem że może...

no wiesz ale jak dany wzmak będzie miał dość wysoką imp.wyjśćiową to ten ekran może sie przydac...

[darkul]

Cała prawda wychodzi w pomiarze[test prostokąta dla np.10 kHz]

[sto??ek]

Jeszcze jedna uwaga konstrukcyjna - żyły w kablu słuchawkowym symetrycznym powinny byc takie same - czyli żadnych kabli typu dwa przewody + dwa oploty bo to nie ma sensu - sygnał ma biec tan i z powrotem w takim samym przewodniku, a oplot zawsze będzie mieć inną oporność niż przewód, który oplata. To samo sotyczy pojemności miedzy kanałowej i miedzy żyłami + i -. Będzie mniejsza, kiedy wszystkie przewody będą takie same, najlepiej splecione ze sobą a'la kimber.

Pozdr.

[darkul]

Ale dwa oddzielne na każdą słuchawke moga byc..prawda.

[darkul]

I w zasadzie dwa oddzielne są najbardziej kożystne ....

[sto??ek]

>Darkul

Jak wzmacniacz słuchawkowy ma dużą impedancję wyjściową to w/g mnie nie nadaje się do konfiguracji symetrycznej.

Nie mówiąc już o tym, że to źle świadzczy o jego stopniu wyjściowym. Inna sprawa, że takich "konstrukcji" jest pełno na rynku i to nawet droższych niż budżetowe. Oczywiście moje opisy kabla dotyczyły tych konstrukcji, które mają wydajne, niskoimpedacyjne wyjście. Takie poradzą sobie z każdym obciążeniem, ale jednak same kable słuchawkowe powinny im w tym pomóc, a nie przeszkadzać wysoką rezystancją i pojemnoscią.

A mierzyłeś może fabryczne kable różnych marek słuchawek: zgroza !!! Dlatego wolę dać swój, o którym wiem wszystko...

Pozdr.

[darkul]

Masz pełną racje!

Kable w słuchawkach tzw.audiofylskych w więkrzośći przypadków są zwykłym badziewiem.

[fadeover]

Stożek > Z tą rezystancją kabli słuchawkowych i ich pojemnościa , to jest tak ,że czasem takie "tragiczne parametry " pomagają. Na przykład słuchawki monitorowe AKG 240 tolerują tylko swój siermiężny oryginalny kabel.

Jakakolwiek próba podmiany na nieoryginalny, kończy się zmianą brzmienia, co powoduje konsternacje u wokalistów , przyzwyczajonych do określonej barwy. Ale to jest przypadek dość odosobniony.

[sto??ek]

>fadeover

Właśnie, kabel, który "poprawia" charakterystykę słuchawek - brak słów...

Pozdr.

[andrew]

darkul, stozek, fadeover - dziekuje za cenne rady :-) A powiedzcie mi jescze gdzie moge kupic 3,5 m kabla cordial csf450? ;-)

[darkul]

W niemczech bo Konsbud cieniuje....

[andrew]

Uuuu... A w Polsce nie ma nigdzie?

[darkul]

Wątpię...

W radio też nie...

Niestety od momentu wejscia zachodnich sąsiadów do UE w Konsbudzie wieje chłodem.

Firma ma albo już się rozdzieliła ,na amatorkę i proff.

Ma to swoje plusy.

[darkul]

CS275 może gdzies jeszcze maja...w co watpie.

[andrew]

No nic bede szukal, moze gdzies znajde. Dzieki ;-)
