Magnetofon.

[Marek-41]

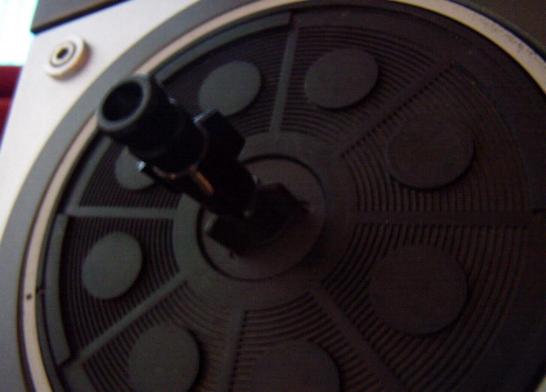

Kasjel.Moge ci już powiedzeć,że zapomnij o philipsie.Jest inaczej.Metalowa rurka wchodzi pomiędzy skrzydełka stałe w szpuli.Podbnie do twojego rozwiazania jest w tandbergu,lecz jest to znacznie rzadziej występujacy u nas magnetofon.Jednak twój magnetofon występuje również w wersji studyjnej dwuśladowej,więc musi byc możliwośc założenia bobinek.A bez odkręcenia srodkowego elementu jest to niemożliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[manix]

>T-Bolt

Revox Plenum - to średni brat z tej rodziny, ma te kolumny jeden z forumowiczów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czarrek]

Manix, mam do Ciebie pytanie.Zauważyłem, że kolumny stoją u Ciebie, "niebezpiecznie blisko magnetofonów.Czy zaobserwowałeś może jakieś niepożądane zjawisko z tym związane?Mam na myśli namagnesowanie głowic. (te kolumny, chyba nie są ekranowane).

Pytam, gdyż u mnie znowu robi się coraz ciaśniej i nie uda mi się uniknąć roszady z przestawianiem klocuszków.

[Kasjel]

Jak można by zmniejszyć luz naby na osi ? Wkleić coś w środek naby, pomiędzy tymi wycięciami na skrzydełka ? Macie jakiś pomysł ?

[czarrek]

A teraz mam do wszystkich kolegów, znających sprzęt pt, Revox A77, gorącą prośbę.

Otóż w dniu wczorajszym, miałem szczęście (czy też może nieszczęście, ale to się okaże), wylicytować taki sprzęt w stanie podobno "dziewiczym". (to też się okaże).

Moje pytanie jest następujące: Czy macie może jakieś skany z instrukcją obsługi tego postrojstwa?

A jeśli nie, to prosiłbym bardzo o objaśnienie jak poustawiać te wszystkie pokrętełka? Odpowiednio do nagrywania i odtwarzania?Tak, aby niczego, nie popsuć?

Wiem, że to pytanie jest z gatunku

" Tato, jak się posługiwać ręcznym przyrządem do młócenia?", no ale ktoś musi robić za forumowego niedojdę. W tym wypadku ja.

(Nie musicie się śpieszyć.Przy kompie będę dopiero jutro.)

Serdecznie pozdrawiam wszystkich i liczę na Was. (bo nie mam na kogo innego)

-Czarek

[czarrek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tu macie widok, od frontu (widać wszystkie pokrętła)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czarrek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



A tu reszta fotek, jak toto wygląda.

Czy to jest MkI, czy MKII?

(Bo wersje III i IV, miały czarne panele przednie).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Korwin]

Do ^ Czarrka

Jacek011 i Marek41 kontakt na PW z Nimi oraz Gardenusem, JaroMim, Mulsem na przedwczoraj

pozdrawiam

Zbyszek

[Jacekk011]

OK.Kasjel ,Akai ma bardzo podobne rozwiązanie.Ale myślałem, że będzie tak jak w revoxie - odkręcane wszystko za pomocą śrubki wewnątrz - wtedy łatwiej byłoby to zdobyć. W tym wypadku musisz szukać jakiegoś dawcy sony lub......niestety kupić drugą parę nabów zaciskanych na osi silnika - np takie jak robi Akai. Skrzydełka z Akai też się nie przydadzą, bo to jest komplet z talerzykiem.Kurcze każdy robi inaczej.Wg mnie revox najlepiej to wymyślił.Kasjel - trzeba szukać chyba jakiegoś domowego rozwiązania, ale ja zastanowiłbym się jednak nad zakupem drugich nabów (np Akai) , założyłbym na Sonego, a te , które masz, przydadzą Ci się do następnego szpulowca, którego z pewnością wkrótce kupisz.Wklejam zdjęcia szpulek z Akai GX635D - warto wiedzieć jak to poszczeglne firmy robiły.Na pewno się przyda.Pozdrawiam - Jacek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacekk011]

Kasjel jeśli wystarczy Ci uszczelnienie środka naba to myślę, że może być założenie kawałka wentylka gumowego od maszynki dętki rowerowej na ten bolec.Ja uszczelniałem w podobny sposón naba revoxowego,który nie jest za dobry.

[manix]

>czarrek

nic nie zaobserwowałem,

[paul_67]

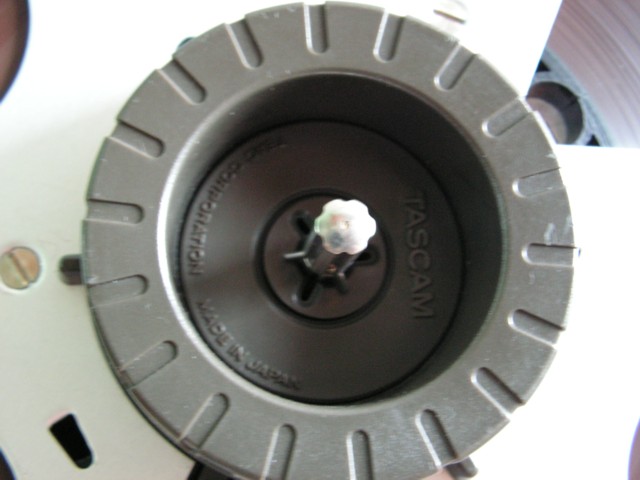

W Tascam wygląda to tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Ktoś szukał instrukcji do revoxa A-77,to prosze.Jak bedziesz chciał serwisówkę,to napisz na priw i ci albo wyśle ,albo dam link.;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacekk011]

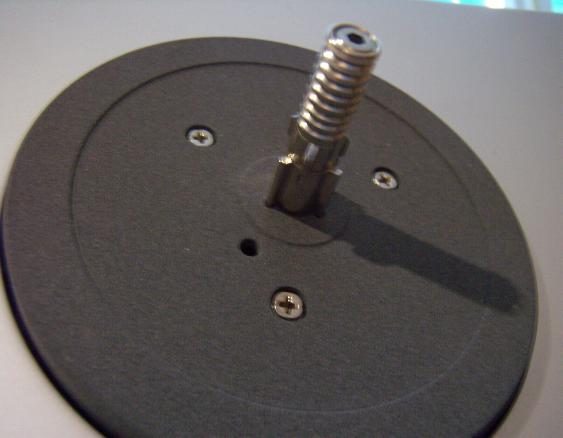

Revox ma tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacekk011]

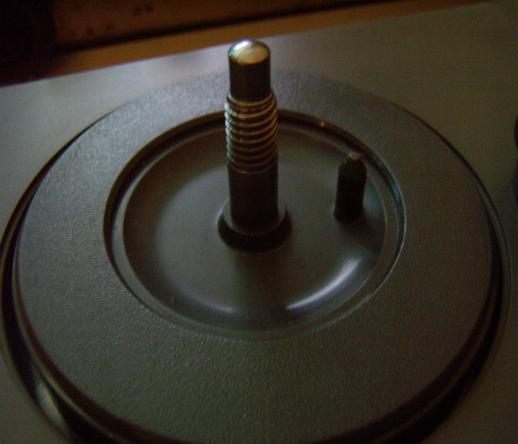

Fostex A-2 ma też świetne rozwiązanie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacekk011]

Z tym,że Fostex ma max - 18 cm szpule - znacznie lepsze rozwiązanie niż nasze Kasprzakowskie.

[paul_67]

Zgłupieli na Allegro z tym Koncertem???

[Jacekk011]

Chyba jakaś ściema z tym Koncertem...bardzo dziwne.A może szpulowce drożeją?

[Gość V-savage]

może i drożeją ale Polskie produkty, ludziom się w głowie przewraca.

[Marek-41]

V-savage.I dobrze,może skierują swoje zainteresowania w nieistotnym dla nas kierunku,co nam może wyjść ,tylko na zdrowie.Radmory tez kosztują już majątek.

[Gość V-savage]

Patrząc pod tym kątem Marku, to racja:)

Pozdrawiam

[JanPeter]

Zgłupieli. Ja za magnetofon z NAB'ami i oryginalnymi szpulami zapłaciłem niecałe tysiąc zł.



Pozdrawiam.

[paul_67]

Dziwna sprawa z tym Koncertem.Kto podbija z 850 na 1800 zł i to jeszcze kilka dni przed końcem aukcji?

[czarrek]

Marku41, strona o Revoxie A77, do której podałeś link, traktuje o wykorzystaniu i realizacji funkcji tzw zaawansowanego nagrywania.

A gdy jutro przyjedzie ten Revox do mnie do domu, gdy go już rozpakuję, podłączę do zasilania, założę szpule i..............No właśnie. Co dalej?

Jak poustawiać te pokrętła do "normalnej pracy" ? ?One są chyba "dwupoziomowe"?

[Kasjel]

Wczoraj dostałem przesyłkę z następnym "złomem" za 30zł.Do wymiany są paski napędowe, których to wymiana jest bardzo trudna ! Wczoraj założyłem nawet ten płaski od koła zamachowego, ale okazał się być za długi. Myślałem, że mnie szlag trafi !!! Stary pasek był już niemal w postaci półpłynnej. Jeszcze trochę a zamienił by się w czarną maź :-) Gardenus obiecał mi załatwić potrzebne paski.Wygląda na to, że po wymianie tych pasków wszystko będzie OK. Pozostanie tylko spryskać Kontaktami styki i potencjometry. Głowice są nie ruszane. Ciekawy jestem, dlaczego ten deck nie posiada przełącznika "monitor" ? Przecież to magnetofon trójgłowicowy.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

"czarrek"- czym Ty się przejmujesz ? Dostaniesz magnetofon, to zrobisz zdjęcia przełączników i wszystko ci wytłumaczymy.

[czarrek]

Kasjel, zdjęcia (tego) całego magnetofonu w różnych "pozach", a tym samym jego pokrętel i przełączników, widać pod zamieszczonymi przeze mnie przedwczoraj linkami.

Czekam teraz na wytłumaczenie.Co i jak. :-))

[czarrek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To są te odnośniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

Po lewej stronie masz potencjometr głośności oraz przełącznik ścieżek. Tak jak w polskich M2405S, czyli pozycja stereo, kanał lewy, kanał prawy i odtwarzanie obydu kanałów w mono. Następne pokrętło to "balans" z wzmacniacza oraz przełącznik wielkości szpul. NAB - to oczywiście te na 26,5cm oraz IEC to te zwykłe max. 18cm. Kolejne przełącziki to wybór źródła nagrywania oraz potencjometr wysterowania. Wszystko osobno dla lewego i prawego kanału.

[Kasjel]

Aha ! I ostatni przełącznik, jest sieciowy wraz z wyborem prędkości przesuwu taśmy. Włączając go, wybierasz od razu prędkość przesuwu taśmy. Tak jak w M2405S.
