Szukam warsztatu w okolicach Warszawy

[M-K]

Który wykona takie 4 "stopki" pod kolumnę

Warsztat który znam niestety nei grzeszy precyzją i powtarzalnością

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oczywiście kółka mam 😉

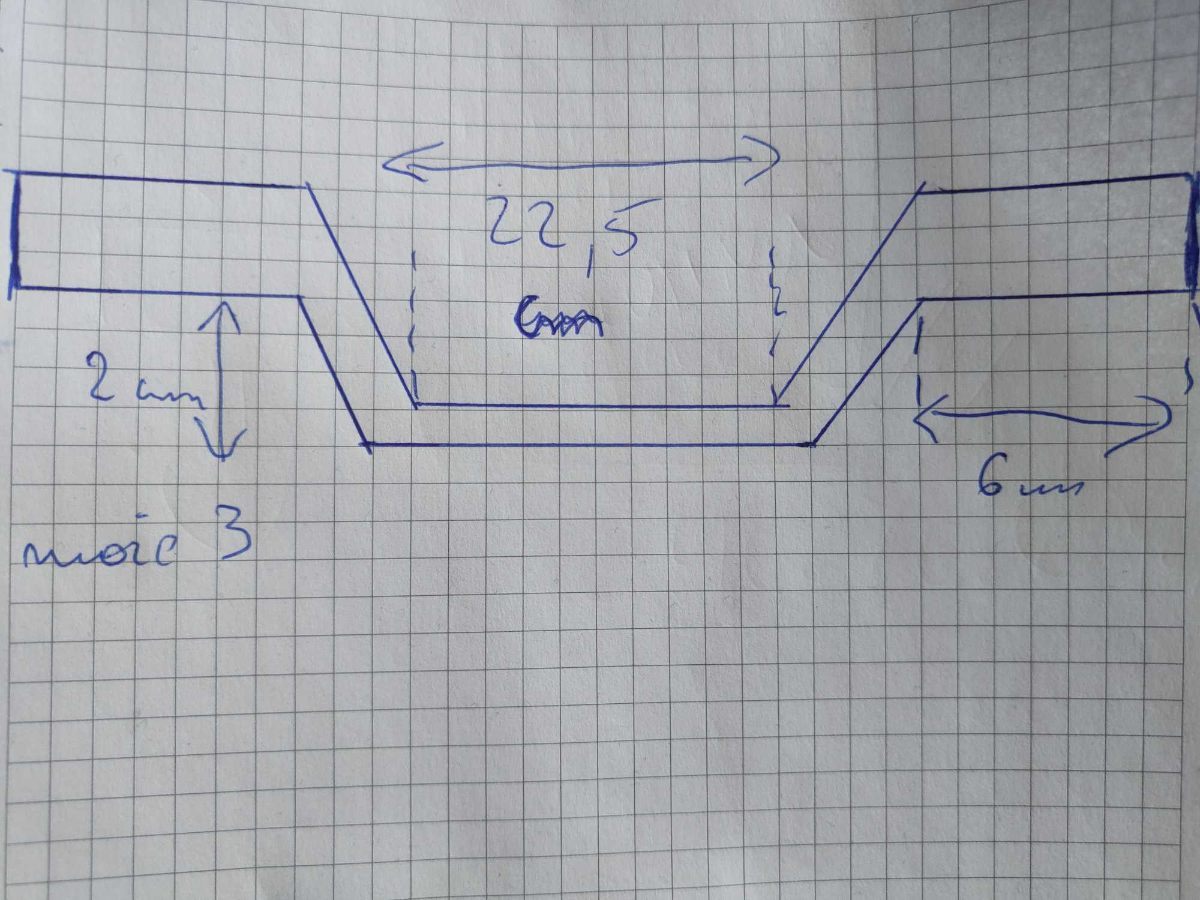

a tu takie na szybko/oko pi razy drzwi wymiary :

I błagam bez rozważań "na oko to sobie możesz" 😉 -wiem

jak będzie z kim rozmawiać to i wymiary będą dokładne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Lutego 2022 przez M-K

[janpat]

Dlaczego taki kształt? Robiłem kiedyś pod stare kolumny żeby zwiększyć stabilność. Z jakiego materiału chcesz to wykonać?

[M-K]

Nie mam pojęcia z jakiego materiału. Sztywnego 😉

Co do kształtu. Kwestia wysokości kolumny

[KrisNext]

Może ja mógłbym pomóc ale za mało informacji

pokazałeś widok z boku a jak ta podstawka ma wyglądać z przodu?

ile waży kolumna?

Czy te pochylenia mają uzasadnienie techniczne czy chodzi jedynie o wygląd?

Masz wybrane kółka czy to jest po stronie wykonawcy?

[M-K]

To jest widok z przodu, od strony frontu kolumny.

Kolumna jest na to kładziona i od spodu przykręcana w standardowe miejsca na kolce.

Kolumna waży 30kg

Te skosy tak sobie wymyśliłem, ale nie są niezbędne. Na pewno dodają lekkości ale walczyć o nie nie będę

Koła już właściwie mam , są wkręcone w kolumnę, ale jednak jest ciągła obawa o stabilność

Kolumny podłogowe pmc mają takie "stopki"

Tyle że kółka są wyższe od mocy o 2cm a jak dodamy grubość tej blachy/stopki to pewnie kolejne 2cm urosną

Edytowane 14 Lutego 2022 przez M-K

[M-K]

43 minuty temu, M-K napisał:

że kółka są wyższe od mocy

Miało być

"Od kolcy"

[KrisNext]

Podeślij mi na priv wymiary podstawy kolumny z rozstawem otworów pod koła / kolce. Potrzebuje też info na temat samych kółek czy mają gwintowany sztyft czy są na wcisk jak w fotelach biurowych. Jęli gwint to jaki i jakiej długości.



[KrisNext]

ja to widzę tak:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Przyjąłem takie wymiary do wyceny.

Tam gdzie mają być kółka zrobię ci otwory z gwintem M8 będziesz mógł sobie wkręcić swoje, a od góry zakontrujesz sobie nakrętkami kołpakowymi

sprawdź jakiej średnicy są twoje koła i zobacz czy platforma będzie na odpowiednim poziomie nad podłogą.

Jak sie zdecydujesz to będę jeszcze potrzebował skorygować rozmieszczenie otworów pod kolce i ich średnicę.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M-K]

szalenie szerokie to wyszło

tak zakładałem że szerokosc to będzie maks 34/35 cm

[KrisNext]

1 godzinę temu, M-K napisał:

szalenie szerokie to wyszło

tak zakładałem że szerokosc to będzie maks 34/35 cm

Teoretycznie można by ucieć z szerokości o ok 10mm z każdej strony

Zalezy jakie masz kółka bo to one determinują szerokość całości

Tu wersja o szerokości 400 zamiast 435

Zwróć uwagę na rzucie z przodu na koła.

Zmniejszenie rozstawu kół może spowodować że będą one ocierać o pochylenie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M-K]

jutro zmierzę zakres ruchu kółek w stosunku do mocujacego trzpienia

[M-K]

Dzięki @KrisNext, dzięki jego zaangażowaniu i wiedzy, platformy pod kolumny zmaterializowały się 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Pozostaje życzyć szerokiej drogi 🙂

Polecam się na przyszłość
