Philips na CDM4/SAA7210 problem

[Vigo]

Witam!

Jestem tu o tyle nowy, że piszę pierszy raz, ale czytam od dawna :) I właśnie tu szukam rady fachowców.

Nabyłem niedawno philipsa CD-584 na CDM4/19, SAA7210, SAA7220P/B, TDA1541A - w wiadomym celu. Myślę, że na początek, dobry do eksperymentów.

Jest jednak problem. Player jest "wybredny" - nie czyta wielu płyt CD-R, w zależności od marki nośnika (po zakręceniu płytką wyśwetla ERROR).

Tłoczone CD idealnie, CD-RW (sprawdzałem 3 różne) bez problemu, CD-R TDK czyta, choć niektóre za drugim racem. Ale np. CD-R Sony ani rusz. CD-R Benq - raz na 10 prób załapie : i wtedy czyta i wyszukuje beaproblemowo - do czasu naciśnięcia stop.

Laser jest ok, sam go przełożyłem z badziewnego AK630, który czytał absolutnie wszystko. Jak wyregulować moc lasera wiem i wyregulowałem. Brak mi opisu jak w tym modelu wyregulować fokusa, ale nie do końca w tym problem. Z płyt, które testowałem wynikło, że ustawienie fucus jest krytyczne dla hybrydy sacd. Nie ma to wpływu na to czy widzi, czy nie CD-R'y.

Mam jeszcze dwa Technisy z CDM4/19 (mash - paskudztwo) i robiłem roszady laserów - wszędzie jest ok, ale nie w CD-584!



Mogę liczyć na pomoc w temacie? Może jakaś serwisówka playera na TDA8808T/TDA8809T/SAA7210/SAA7220/TDA1541 ?



Pozdrawiam

Vigo.

[obrazekLUKASZ-268332_1.JPG]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[popla]

Serwisówka Philipsa CD-584 za 23 zł jest np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jawojt]

Co by Cię interesowało ze schematu /servisówki/?



Pozdrawiam

Jawojt

[Vigo]

>Jawojt

>Co by Cię interesowało ze schematu /servisówki/?



- schemat, w zasadzie calości

- info o strojenu/diagnostyce serwa



Stoję przed dylematem, czy naprawić i modyfikować, czy po prostu sprzedać. Modyfikować zasilania i tor analogowy bez serwisówki da się bez problemu, ale szukać usterki trudno.



Pozdrawiam,

Vigo.

[Bartek1]

Musisz odnaleźć TDA5708 (sterowanie lasera).

W jego okolicach znaleźć rezystor 4,7K.



Pierwszy punkt pomiarowy jest w poprzek tego rezystora. Wybierz kilka orginalnych płyt w idealnym stanie i sprawdzaj. Na kręcącej się płycie na początku pierwszego utworu ustaw ptencjometrem (kurcze nie pamiętak którym, jednym zdwóch które tam są, chyba tym 4,7K) na 50mV. Wkładając kilka płyt ustaw tak średnio bo dla każdej płyty będzie trochę inaczej.



Drugi punkt pomiarowy jest chyba na pinie numer "6" TDA5708, mierzysz do masy. Krecisz tym drugim potkiem, chyba 1 albo 2K. Tak samo na początku pierwszego utworu na kilku płytach ustaw na około 400mV.



Nie uzywaj płyt CDR do tego.

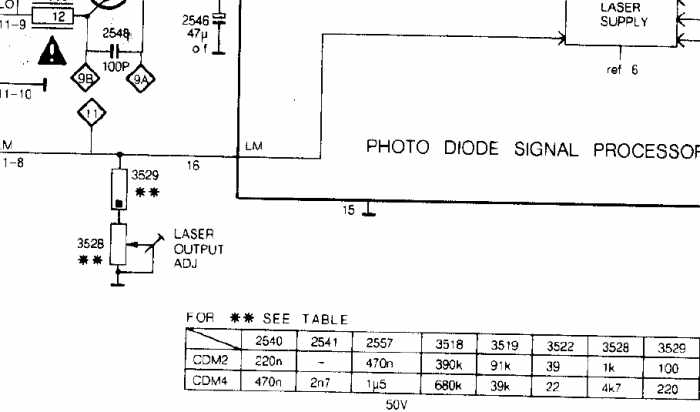

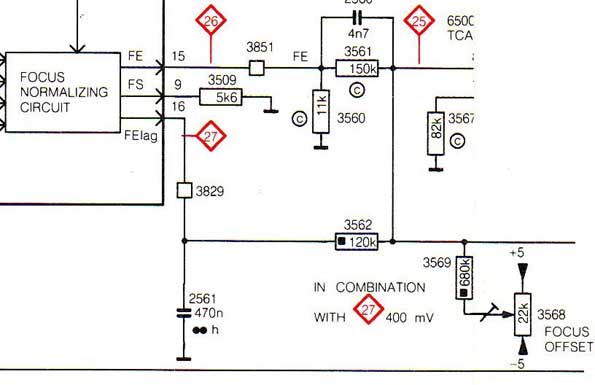

Sorry za nieścisłość, ale ja to robię automatycznie,znam to na pamięć i dawno tego nie robiłem. Poprostu ciężko mi to teraz dokładnie opisać. Zamieszczam rysunki na których bazowałem jak to rozpracowywałem.

Na DIYAudio zamieszczałem dokjładną procedurę, ale nie jestem w stanie tego teraz odnaleźć, poszukaj moze znajdziesz.



Pozdr.

[obrazekLUKASZ-268404_1.jpg] [obrazekLUKASZ-268404_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

Nie sugeruj sie numerami komponentów tylko ich wartościami, to było dla jakiegoś kompletnie innego CD, ale one wszytskie były takie same jeśli chodzi o schematy i części steroiwania CDM 4

[Bartek1]

Potki są 4,7K i 22K , sorry zakręcony dzisiaj jestem.

[jawojt]

Posidam servisówkę do cd582 kiedyś ją kupiłem bo chciałem pobawić się w tuning podobnie jak Ty. Aktualnie eksperymentuję na tym modelu i jest to wg mnie bardzo wdzięczny model. Servisówka jest obszerna dlatego moje pytanie o fragment.

Regulacja prądu lasera to ustawienie 50 mV na oporniku 3501 /4,7k/ płączonego szeregowo z opornikiem 3502 /100k/ podjących 5V na katody quard ring photodiode przez pin 2 złącza 9 /taśma do cdm4/19/

Focus ofset to ustawienie 400 +- 40 mV DC za pomocą potencjometru R3569 /22k/ na wyjściu FElag układu TDA 8808 czyli noga 16

Wg instrukcji regulacje te należy dokonać przy odtwarzaniu Test Disk 5 track 1 - co to jest nie wiem ale chyba można spróbować na normalnej płycie ?

[jawojt]

Kupiłem jakiś czas temu servisówkę do cd 582 ba miałem podobny zamiar do Twojego. Tak wg mnie i moich skromnych doświadczeń, to bardzo wdzięczny klocek do zabawy.

Bartek1 precyzyjnie opisał procedurę i ustawiane wartośći, może z jedną uwagą w cd582 zamontowany jest TDA8808 oraz to że 400 mV ma być wg servisówki z dokładnością +- 40 mV

Pozdrawiam

[jawojt]

Przepraszam za podwójny wpis ale przy pierwszym dostałem komunikat, że nie przeszedł a w międzyczasie Bartek1 podał rozwiązanie

[Vigo]

>Focus ofset to ustawienie 400 +- 40 mV DC za pomocą potencjometru R3569 /22k/ na wyjściu FElag

>układu TDA 8808 czyli noga 16



I tu jest pies pogrzebany: zakręcony jestem, bo googlem dawno te fragmenty schematów znalazłem i wygląda, że dobrze zidentyfikowałem punkty pomiarowe, ale u mnie napięcie daje się ustawić od jakichś 270mV do -1500mV !!!

+400mV jast poa zaktesem regulacji. W Technicsie jest dokładnie jak na schemacie, ale on odtwarza wszystkie płyty.

Moje pytanie wzięło się z tąd, że sądziłem, iż mam tu inne serwo i dlatego gegulacja jest w innym zakresie. Ale zapewne to serwo jest skopane :(

W każdym razie dzięki!



Jeżeli to da się przeprowadzić, to prosiłbym o schemat calości CD584, na priv.



Pozdrawiam,

Vigo.

[jawojt]

Vigo

Niestety nie mam zdolności telepatycznych a w twoim "o mnie" brak danych

[jawojt]

To jest przebieg sygnału na wyjściu FE /noga 15/

[obrazekLUKASZ-268534_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vigo]

Uzupełniłem podstawowe dane.

Pozdrawiam!

Vigo.

[jawojt]

a to układ Focus Driver

[obrazekLUKASZ-268538_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jawojt]

To jest przebieg sygnału na wyjściu FE /noga 15/

[obrazekLUKASZ-268548_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

problem odnośnie lasera w Philipsie CD371 z CDM2 i TDA5708...



najpierw schemacik CD472... bardzo podobny do CD371...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

no więc na potkach 1k0 i 22k (przylutowanych jak na czerwono zaznaczyłem) mierzę napięcia przy PLAY (zerowy odczyt płyt..) i na mierniku nie ma napięcia. Powinno być 50mV i ok 440mV. Na każdym z nich jest 0... Nie wiem o co chodzi. Dlaczego tam w ogóle nie ma napięcia? CD wydaje sie być sprawny...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcinwaclawek]
