Bardzo małe monitorki i bardzo tanie...

[domino]

Niezły sajgon zrobiłeś na tel płytce, posprawdzaj wszystko albo lepiej zrób od nowa ale troche staranniej i pewnie znajdziesz błąd w połączeniu.

[bartosz37]

no wlasnie sprawdzalem wszystko styka i jest podłączone jak na schemacie.

nie rozumiem czemu to nie działa...

jestem załamany.. zrobilem fajna obudowe, jeszcze nie zdazylem jej wykonczyc. i chcialem zeby sobie glosniki pograly troche.. a Tu taka niespodzianka.

czy ktos moze zauwazyl cos zle podlaczonego na tej zwrotce?

prosze o podopowiedz jezeli jest cos czego nie widze.

pozdrawiam

[saczek_XTRM]

Który konkretnie głośnik charczy? Wysokotonowy? Nie podoba mi sie zbytnio wielkość tej cewki. 0,33uF to IMHO max. Jeśli któryś z głośników gra zbyt cicho w stosunku do drugiego to spróbuj pozmieniać wartości rezystorów na mniejsze

[bartosz37]

glosnik wysokotony gra wyjatkowo cicho

, na jakie wartosci mialbym pozamieniac?

[bartosz37]

mam w pokoju stare brauny, maja chyba z 20 lat i jak wlaczam monitorki ARN to tak jak bym wlaczyl glosniki w pokoju obok. zero dzwieku. cos na pewno jest tu zle

[Lt_Bri]

-->bartosz37, taka drobna rada (raczej to nie rozwiąże Twojego problemu), postaraj się zmienił położenie cewek względem siebie (teraz masz taki "mini" transformator - wpływ na dzwięk pewnie to ma niewielki, ale jakiś zawsze ma).

[saczek_XTRM]

na jakie to trudno mi powiedzieć. Kup po 1 sztuce z szeregu zaczynając od 2,2R. lutuj i słuchaj. Jak znajdziesz już właściwy to kupisz drugi i będzie po sprawie, przynajmniej z głośnością wysokotonówki

[bartosz37]

jak je ułoże pod kątem prostopadle to będzie lepiej?

[saczek_XTRM]

tak wtedy będzie dobrze, niech jedna leży a druga stoi

[bartosz37]

ok dzieki zaraz tak zrobie. moze bedzie lepiej.

teraz żałuje, że sam sie zabrałem zwrotnice, nie mam o tym pojecia i są komplikacje...

dzieki za pomoc

[bartosz37]

nie wiem dlaczego, ale w drugiej zwrotnicy GDWK wogóle nie słychać.

jutro rozbiorę i złoże całość jeszcze raz.

czy na pewno ten schemat jest dobry?

dobranoc wszystkim

[Koyotee]

bartosz37, 24 Lis 2006, 01:57



>nie wiem dlaczego, ale w drugiej zwrotnicy GDWK wogóle nie słychać.



Nie jestem jakimś wymiataczem na forum, ale jeśli nie slyszysz wysokotonówki to musiałeś coś źle zlutować. Jeśli nie masz wprawy w lutowaniu to mogłeś zrobć zimne luty mogłeś też zrobić jakieś zwarcie bo ci się cyna "rozlała".

Moim zdaniem powinieneś sprawdzić jeszcze raz wszystkie połącznia w zwrotnicy, albo najlepiej zlutować od nowa (zawsze coś się zmienia na początku). Zwrotnica według I_goda jest na 100% pewna. Powinno zagrać i to nienajgorzej.

[AlexE]

jeszcze jest taka mozliwosc ze kupiles jakies lewe GDWK, w przypadku Tonsili, w szczegolnosci kupowanych na Allegro to b. czeste



niemniej jednak zwrotnice bym sprawdzil.

[BeerfaN]

Z ciekawości - a podłącz gdwk tylko przez kondensator. Może jest uszkodzony?



Jeśli głośniki ok, to na bank coś jest nie tak ze zwrotką. Zmontowałem identyczne kolumienki i grają bardzo przyzwoicie.



Rozłóż jedną zwrotnicę, ułóż elementy na kartce ze schematem i polutuj. Uważaj na zwarcia. Musi grać!



Jeszcze jedno: wersja 4 ohm, więc może wzmak coś niedomaga? Ale to raczej niemożliwe.

[BeerfaN]

Z ciekawości - a podłącz gdwk tylko przez kondensator. Może jest uszkodzony?



Jeśli głośniki ok, to na bank coś jest nie tak ze zwrotką. Zmontowałem identyczne kolumienki i grają bardzo przyzwoicie.



Rozłóż jedną zwrotnicę, ułóż elementy na kartce ze schematem i polutuj. Uważaj na zwarcia. Musi grać!



Jeszcze jedno: wersja 4 ohm, więc może wzmak coś niedomaga? Ale to raczej niemożliwe.

[BeerfaN]

o! miło, że ktoś uważa tak samo jak ja :)

[bego]

polacz minusy dopiero na terminalu a nie przed za filtrem.

[bartosz37]

Panowie, dziekuje za pomoc. polutowalem wszystko jeszcze raz.

GDWK słychać, nie ma trzeszczeń. ale dzwiek jest tak jakby bez zycia.

zauważyłem, że w mojej zwrotce jedna z cewek nie ma 0,6 mH tak jak jest to w projekcie tylko jest 0,68 mH.

Czy to jest przyczyną, zlego przetwarzania GDWK? ile trzeba by odwinąć, ze zwoju żeby wartość wynosiła 0,6mH?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartosz37]

czy, żeby zminiejszyć wartość cewki odwija się część jej zwoju?

Jeżeli tak, to i ile powinienem skrócić zwój, żeby z wartość 0,68 mH uzyskać 0,60mH.

srednica druta ma 1mm.

jezeli da sie jakos to stwierdzić to proszę o pomoc.

pozdrawiam

[BartekT]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[domino]

Zostaw ta cewkę w spokoju, to jest mała różnica nie mająca wpływu.

[bartosz37]

dzięki wielkie, własnie nie wiedziałem czy to jest duża różnica.

złożyłem już obie kolumny, bez wykończenia. i zwrtonice zrobiłęm estetyczniej.

dzieki za pomoc.

pokąbinuje jeszcze z tymi opornikami jak sie kolumny trochę wygrzeją, bo gdwk jest zdecydowanie wycofany.

pozdrawiam wszystkim i dzięki za pomoc.

wstawię jeszcze fotkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Koyotee]

Na razie wyglądają nieźle. Szkoda tylko że nie ma podfrezowania pod głośnikami. Gratulacje za zaokrąglenia na krawędziach, będziesz się musiał nieźle pomęczyć ze szpachlowaniem i docieraniem tego wszystkiego. Czekam na końcowy efekt.

[bartosz37]

dzieki wilekie, mam nadzje ze uda mi sie je wykończyć do końca tygodnia. pozdrawiam

[BBodek]

Witam!



Odświeżę wątek, bo mam dwa pytania.



1- Czy przy takiej zwrotnicy jak niżej głośnik wysokotonowy powinien być wpięty w przeciwfazie?

Na różnych schematach jest różnie, ale chciałem się upewnić.



2- Czy rezystory w dzielniku są dobrze policzone?

Zawsze myślałem, że wypadkowa takiego dzielnika powinna być równa impedancji, czy może raczej rezystancji głośnika wysokotonowego, a w tym przypadku wychodzi 4.6 Ohm przy głośniku 4 omowym.



Pozdrawiam wszystkich.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BeerfaN]

Głosnik podłącza się w przeciwfazie przy zwrotnicy 2-go rzędu, o ile się nie mylę. Najlepiej podłącz razem i przeciwnie i posłuchaj, jak wolisz.





Sądzicie, że zwrotnica Rotora (wpis 25 maj 2005) nadaje sie do arn5618 i vify d26tg? Cewcę dla arn ma jak w wersji 4 ohm..

[BBodek]

BeerfaN, dzięki.



Właśnie słuchałem w różnym połączeniu i wydaje mi się, że lepiej gra w przeciwfazie. Ale chciałem się upewnić. Jednak nie jestem pewien co do tych rezystorów, czy są dobrze dobrane, chyba, że tak powinno być.



Pozdr.

[AlexE]

>Właśnie słuchałem w różnym połączeniu i wydaje mi się, że lepiej gra w przeciwfazie. Ale chciałem

>się upewnić.

prosto i skutecznie mozna ustalic wlasciwa faze tweetera puszczajac na kolumne szum (wskazany "rozowy" z plyty testowej ale moze byc tez z tunera pomiedzy stacjami ;-) ) i sluchajac na wprost glosnikow z malej odleglosci (0.5m?). Przy wlasciwym polaczeniu dzwiek bedzie slychac z miejsca pomiedzy glosnikami - tak jakby gral 1 glosnik, przy niewlasciwym bedzie slychac ze graja 2 osobne glosniki.

[BBodek]

AlexE>



Faktycznie, przecież w ten sam sposób sprawdza się zgodność fazową kanałów stereo, że też na to nie wpadłem, a kiedyś zrobiłem sobie cyfrowy generator szumu różowego. Wieczorem sprawdzę w ten sposób.

Dzięki, pozdr.

[BBodek]

Witam!

Wreszcie skończyłem moje monitorki. Mimo, że w pokoju 17m2 mają wyraźne braki w niskich rejestrach (w porównaniu do M2), to w pomieszczeniu 9m2, w których stoją jest ich wystarczająco dużo. Reszta pasma, stereofonia, dynamika jest bardzo dobra, aż zadziwia w takich małych obudowach. Po prostu super jak na cenę około 350zł za parę, nie licząc robocizny i zdobytego doświadczenia:-) Z założenia miały służyć do słuchania muzyki z komputera i z tej roli wywiązują się świetnie.



AlexE, dziękuję za pomoc w zwrotnicy.

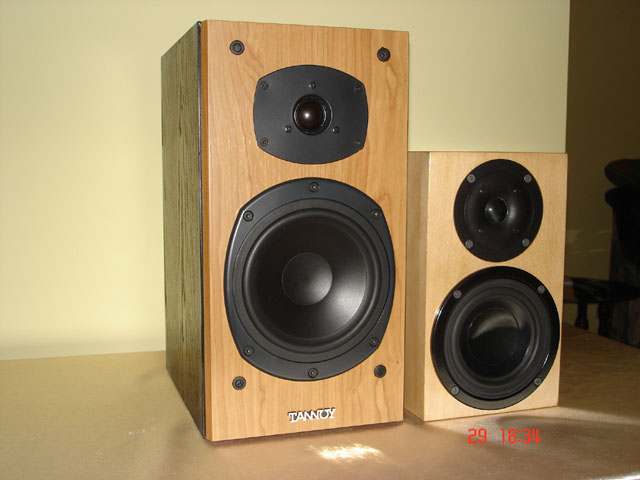

A, tak wyglądają w porównaniu z M2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
