Switche Analogowe - przełączanie wejść

Bardini · 26 Marca 2005

Witam,

Czy ktoś DIY'oców wie jakie zastosować switche analogowe do przełączania wejść zamiast przeł. obrotowego ?

grzebak · 26 Marca 2005

Witam

Napisz dokładnie o co chodzi. Przełącznik obrotowy też można uznać za swoisty switch analogowy.

pozdrawiam

Bardini · 26 Marca 2005

Eng Jan Dupont na swojej stronie -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

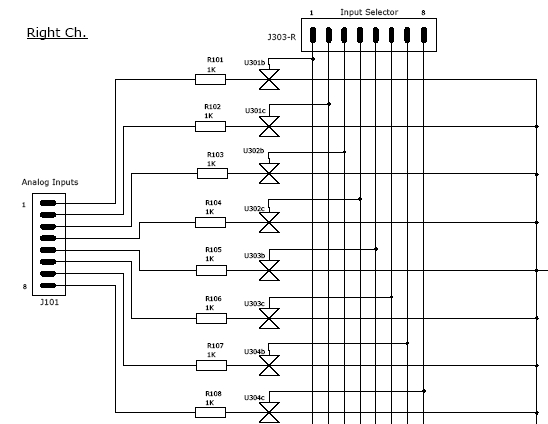

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w sekcji Kits | Preamps opisuje przedwzmacniacz ze switchami analogowymi - jakieś scalaki, ale nie wiem jakie. Na schemacie jest tylko U302...

[obrazekLUKASZ-285538_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DeTom · 26 Marca 2005

Nie radziłbym stosowania takiego rozwiązania. Nigdy nie będą "przeźroczyste" dla sygnału ponieważ elementami przełączającymi są tranzystory unipolarne ze swoimi wadami. Poza tym nie będziesz miał seperacji miedzy sterowaniem a sygnałem użytecznym, a co za tym idzie mogą się przenościć różne śmieci. Najlepsze rozwiązania to jednak chyba przekaźnik ewentualnie przełącznik obrotowy.

Bardini · 26 Marca 2005

OK. Nawet lepiej, bo ograniczę się wówczas do projektu płytki z przeł. obrotowym i CINCHAMI.

Czy przełącznik produkcji LORLIN (ww.tme.pl) byłby dobry ? Jest w TMe seria CK, np: 2 sekcje, 6 pozycji, ale są dwa typy: MBB i BBM. O co tu chodzi dokladnie ?

DeTom · 26 Marca 2005

Materiał styków srebrzony mosiądz więc tragedi nie ma. Co do wersji BBM i MBB to weź BBM. Chodzi o to, że w wersji MBB w momencie przełączenia występuje chwilowe zwarcie między sąsiednimi stykami a to raczej niewskazane ;-) Dobrze byłoby zamontować ten przełącznik blisko gniazd a oś przedłużyć na przednią ściankę.
