Słuchawkowy lampiak OTL na bazie AVT2744

[zhornik]

Witam



Właśnie zbudowałem słuchawkowy wzmacniacz lampowy OTL (bez transformatora wyjściowego, co znacznie zmniejsza koszty) na bazie kitu AVT 2744 na dwóch lampach ECL86. Warto dodać iż jest to moja PIERWSZA konstrukcja lampowa, a DRUGA ogólnie elektroniczna. Nie spotkałem się jeszcze na sieci z relacjami kogoś, kto składał ten wzmacniacz dlatego chciałbym się podzielić moimi uwagami, no i pochwalić się własnoręcznie zrobionym sprzętem :-)



Zacznę od samego wzmacniacza, później opiszę obudowę:

Sam wzmacniacz jest dość prosty w montażu (o ile nie masz dwóch lewych rąk), ja po drodze napotkałem tylko dwie przeszkody, pierwsza - największy kondensator w zasilaczu miał inny rozstaw wyprowadzeń niż były nawiercone na płytce, a poza tym nie zmieściłby się w obudowie przy standardowym montarzu, dlatego przy użyciu taśmy izolacyjnej i grubego miedzianego drutu umiejscowiłem go poziomo. Druga - moje podstawki pod lampy miały wyprowadzenie na środku troche za grube, dlatego musiałem rozwiercić płytkę w dwóch miejscach. Chociaż jeśli ktoś jeszcze nie miał okazji machać lutownicą, niech spróbuje na czymś innym najpierw, bo koszt części jest dość wysoki. Należy także mieć pojęcie o rozplanowaniu kabli zasilających wzmacniacz i wejść i wyjść audio, ponieważ w opisie kitu nie ma o nich słowa. Wzmacniacz budowałem bez śpieszenia się i od początku prac do uruchomienia zeszło mi 3-4 godziny, ale po tym żmudna regulacja około 2 godziny (głównie czas na rozgrzanie lamp i po wyłączeniu na rozładowanie kondensatorów). I NAJWAŻNIEJSZE!!! : bez miernika uniwersalnego (elektronicznego) nie ma co myśleć o poprawnym zmontowaniu i wyregulowaniu wzmacniacza.



Obudowa:

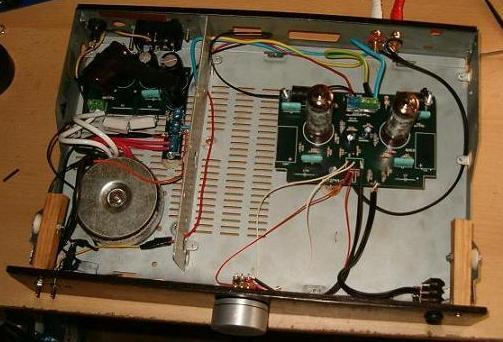

Udało mi się tanio zakupić działający tuner satelitarny, z czego mam obudowę. Tylną ściankę pozostawiłem orginalną, gdzie przy pomocy wiertarki i pilnika wykonałem odpowiednie otwory. Pozostało dużo otworów po tunerze, ale tyłu nie widać a i chłodzenie to poprawia. Przód wykonany z drewna. Przyciął mi go znajomy stolarz na odpowiednie wymiary i grubość 5mm, ja sobie ponawiercałem, wyszlifowałem i polakierowałem lakierobejcą koloru palisander - 4 warstwy w odstępach 12 godzin + przeszlifowanie przed każdą warstwą. Gałka potencjometru ze wzmacniacza Unitry PW-7020, wypolerowana na półmat przy pomocy papieru ściernego i pasty do zębów :-). Był problem z wycięciem otworów na lampy, dlatego zamówiłem lustro (koszt 10 zł). Ogólnie wzmacniacz wygląda lepiej niż sobie planowałem.



Niewątpliwą zaletą kupionej obudowy była przegroda części zasilającej od głównej. Część zasilająca ma także dodatkowe otwory od spodu na chłodzenie. Zasilacz i trafo (toroid na zamówienie w cyfronice, 2 uzwojenia wtórne, koszt - 42 zł) wzmacniacza zmieściło się w niej idealnie, dzięki czemu zmniejszył się wpływ na brzmienie. M.in. dlatego też lampy nie są na środku wzmacniacza. Okablowanie zasilające jest ze znalezionych przewodów (żażenie z drutu miedzianego), natomiast audio z przewodu ekranowanego.



Koszty:

Całość kosztowało około 300 zł, wzmacniacz sam w sobie około 200 (lampy i podstawki używane po kilka zł), wszystkie części nowe (oprócz lamp i podstawek), pozostałe 100 zł, to koszt obudowy i gadżetów typu przełączniki, bezpiecznik, gniazda itp. Wszystko na zwykłych częściach - nie bawiłem się w audiofilskie potencjometry czy niskoszumowe rezystory, wszystko po prawie najprostrzej lini oporu. Nie liczę tu własnej pracy (kilkanaście godzin), bo to jest sama przyjemność. Od razu mówię: WZMACNIACZ JEST W 100% WART SWOJEJ CENY!!!



Użytkowanie:

Wzmacniacz obecnie obsługuje 32 omowe słuchawki Philips HP200, czuć że to duże obciążenie dla niego, ale można spokojnie słuchać na wystarczającym poziomie głośności. Zdecydowanie nie polecam podłączania jako źródła słabego sprzętu, u mnie nawet na Creative Muvo wzmacniacz nie pokazywał co potrafi. Ale już puszczenie MP3 z kompa dało o wiele większe efekty, a z płyt (orginalnych a nie z MP3) po prostu urywa głowę. Wzmacniacz jest niesamowicie detaliczny i bardzo zrównoważony. Te słuchawki co teraz mam mają nacisk na średnicę, ale z tym wzmacniaczem są od razu bardziej zrównoważone. Można powiedzieć, że zyskały drugie życie! No i do wszystkiego dochodzi te legendarne lampowe brzmienie (wcześniej nie słuchałem lamp), które jest bardzo ocieplone, zwłaszcza polecam rock.



UWAGA! Na takim sprzęcie można już odczuć wpływ poszczególnych elementów zestawu audio (odtwarzacz CD, okablowanie, słuchawki), dlatego aby wydobyć pełnię możliwości, należy mieć dobre elementy o których wspomniałem. Ja się właśnie przymierzam do kupna CD Yamahy :-)



Jako dodatkową rekomendację podam fakt, iż mój ojciec (który pamięta czasy kiedy nie było tranzystorów) zaczął poszukiwania telewizorów lampowych aby zrobić wzmacniacz głośnikowy!



PS. Jeśli ktoś ma jakieś pytania to niech pyta na maila! Chętnie pomogę - [email protected]

PS2. Jeśli ktoś ma jakieś sugestie, zna metody ulepszenia itp. to też niech się skontaktuje.

PS3. Które słuchawki polecacie do tego wzmaka: Koss Porta Pro, czy Sennheiser HD 202?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BeerfaN]

siema

ja złożyłem avt471-zdecydowanie dłuższa zabawa niż przy tym, ale mniejsza o to



na zdjęciu widzę cienkie przewody do potencjometru. Można kupić po 1zł/metr kable ekranowane o średnicy 2,5mm. Zastosuj takie, na prawdę jest różnica. Nie jestem wyznawcą kablowego voodo, mimo to polecam.

[zhornik]

Te kabelki do potencjometru, to są ekranowane. Jest to po prostu jedna żyła w izolacji wyciągnięta z ekranowanego kabla RCA :D

[BeerfaN]

jeśli wyciągnąłeś zyłę z przewodu ekranowanego to już nie jest ona ekranowana :D

[BeerfaN]

jeśli wyciągnąłeś zyłę z przewodu ekranowanego to już nie jest ona ekranowana :D

[qkizz]

witam,



Gratuluje i zazdroszcze. Tez chcialbym sie pobawic w budowe wzmacniacza sluchawkowego, jednak nie mam pojecia jak sie do tego zabrac. Czy ktos opisal proces budowy szczegolowo, typu: "wez lutownice w prawa reke a wtyczke lewa wsadz do gniazdka" ???

[zhornik]

Byłbym w stanie takie cosik napisać :-) Tylko jedynym przeciwnikiem jest czas... Tam w zestawie masz cały opis konstrukcji, co gdzie i jak. Jedynie po swojemu trzeba podłączyć kable sygnałowe i zasilające. A o lutowaniu można coś na sieci znaleźć....

[bartezzz]

jakie kondesatory masz na wyjściu i co dałeś w zasilaniu?

[rafki]

Zrobic samemu dość proste się wydaje. Płytki wraz z opisem kupisz tu: www.sklep.avt.com.pl kit nr 2744. Trochę biegania za częściami - podstawki typu noval znajdziesz w starym telewizorze (poszukaj w piwnicy, popytaj sasiadów) Lampy czasem w starym telewizorze, chociaż prędzej kupisz w internecie. Trafo nawiniesz, lub kupisz u producenta (Toral, Telto, Zatra) - poszukaj w wyszukiwarce. Reszta części, a nawet obudowa, w sklepie elektronicznym. Lutownica 12 zł, cyna złotówka ... i już.

Zobacz opis tego wzmaka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zhornik]

Na zasilaniu pracują elektrolity 1x220uF400V i 3x100uF400V. Na wyjściu elektrolit 470uF100V na jeden kanał (a są dwa). Dodam że jak narazie cienko było z kasą i kondensatory są najzwyklejsze ze sklepu elektronicznego, jak ja to mówię bezmarkowe :-) Może w przyszłości kupię jakieś lepsze, ale wpierw kupie słuchawki kossa, odtwarzacz CD, zmienię okablowanie we wzmacniaczu i będę się bawił w markowe elementy :-)

[bartezzz]

Stary! Kup na allegro (Javoreczek) 4 sztuki Rubicon ZL 270uF 100V po 1zl/szt.



Dajesz po dwa łączone równolegle na kanał jako kondesatory wyjściowe. Wydasz grosze, a efekt...... zdziwisz się ;)

Warto też zbocznikować je jakimiś lepszymi polipropylenowcami (ja mam Jantzen Audio MKP).

[zhornik]

Jak możesz to napisz co nieco o tym bocznikowaniu.... bo niewiele rozumiem..... A Rubicony zaraz zakupię :-) Jak coś to będzie na Ciebie :-)

[zhornik]

Wogóle bym był bardzo wdzięczny, jak byś napisał trochę o modyfikacjach lampiaka, które w Twoim przypadku zdały egzamin.... bo ja to ciemna masa w elektronice jestem..... chcę mieć tylko dobry sprzęt do muzy....

[qkizz]

zhornik >>> za niedlugo zabiore sie za robote, poskladam jakos tego lampiaka i napewno nie omieszkam cie pognebic jakims problemem, ktory wyjdzie podczas budowy :-). Slyszalem jednak opinie ze elementy zakupione razem z plytka (jako caly KIT) sa zazwyczaj niskiej jakosci i co za tym idzie spada jakosc dzwieku????

W miedzy czasie znalazlem "male co nieco" w sieci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - sa tam opisane rozne wzmacniacze. Czy ktos mi moze powiedziec, ktory z nich warto zlutowac? Mam AKG K501 chyba 120ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qkizz]

rafki >>> dzieki za linek :-) technikum elektroniczne kiedys tam skonczylem. Teraz tylko musze sobie poprzypominac.....

[zhornik]

Cała zabawa polega na tym że, w tym akurat kicie jest tylko płytka (a w zasadzie 2 płytki). Natomiast resztę elementów musisz załatwić sobie sam, także możesz wybierać elementy wg uznania.... KIT jest do kupienia na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jako KIT AVT2744 za bodajże 20 zł + wysyłka....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartezzz]

zhornik >>



Ja piszę to co sam się na tym forum nauczyłem. Mogę napisać co u mnie dało największe efekty.

Sesja jest i nie powinno mnie tu w ogóle być :) Napiszę coś póżniej.

[bartezzz]

...odnośnie bocznikowania to poprostu przylutowujesz niewielkiej pojemności kondesator MKP do elektrolitycznego. Jedna nóżkę do "+" drugą do "-". Te mniejsze MKP lepiej przenoszą wyższe częstotliwości. Rezultat: gładsza(nie kłuje), precyzyjniejsza góra, lepsza przestrzeń... z resztą sam posłuchasz.



Te Rubicony ZL strasznie długo się wygrzewają. Muszą pochodzić 3 doby!!! żeby się ułożyły jak trzeba. Koło pierwszej doby mogą się trochę zmulić, ale nie przejmuj sie tym. Przejdzie im ;)

U mnie zastąpiły stare Elny 680uF 160V (strasznie "tłuste" brzmienie z ledwie zaznaczoną przestrzenią). Po wymianie nie mogłem uwierzyć,że to ten sam wzmacniacz!!!

Miłego majsterkowania

[zhornik]

A jakiej pojemności kondensatorem ty bocznikowałeś?

[bartezzz]

4,7uF 400V Jantzen Audio MKP , ale moze byc mniejszy

[Lukasz]

Witam All!!

Bardzo mnie zainteersowal temat, szczegolnie model przedwzmacniacza na podstawie kitu AVT2729! Mam jednak kilka pytan w zwiazku z tym ze jestem laikiem jesli chodzi o te klocki:

Mam dwie koncowki, czy moglbym wyjscie z chinch podlaczyc rownolegle lub szeregowo? Czy raczej kolejna plytka? :P

Jaki potencjometr najlepiej zalozyc? Pewnie ALPS? Ale jaki?

Jesli chodzi o inne komponenty: rezystory, kondensatory...jakie najlepiej uzyc?

Myslalem tez o zrobieniu wlasnej plytki, komponenty polaczyc jakis srebrnym druciakiem...

Moze jakas pomoc jesli chodzi o lampy? Zastanawialem sie nad 6n6p?

Nigdy nie bylem milosnikiem lampowego brzmienia, ale mysle ze z tranzystorowa koncowka moze wyjsc cos ciekawego! :)

Za wszelkie podpowiedzi i informacje bardzo Dziekuje!

Pozdrawiam

[rafki]

Eee tam, od razu Alps. Potek droższy niż cały układ? No, chyba ze masz audiofilskie ambicje.

Do wejść końcówek mocy mozna podłączyć słuchawkowiec, chociaż odłączyłbym za pomoca jakiegoś przełącznika same elektrolity wyjściowe (C8).

Jak na pierwszy projekt to stosuj elementy "normalne", ze sklepu. Jak bedziesz robił setny projekt, z budżetem 10 tysiecy zł, to bedziesz mogł wybrzydzać i kupowac rezystory po 30zł/szt zamiast po 5 groszy i lampy po 600 dolarów/para. Zrobiłem juz troche różnych rupieci i jakoś nie przekonuja mnie zachwyty kolegów, którzy słysza jak gra kazdy rezystor czy kondensator, chociaz oczywiście jakość elementów ma spory wpływ. Ale ważniejsze jest PRAWIDŁÓWA aplikacja, prowadzenie masy, właściwe punkty pracy itp rzeczy.

Lampy 6N6P sa świetne, ale sa to triody więc ich sprawność jest niewielka. W układzie OTL to bedzie ponizej 1 W, słuchawek raczej nie zasilisz, przynajmniej tych 32-omowych. Natomiast świetnie sprawdza się ta lampka w przedwzmacniaczu, np takim:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lukasz]

Hehe do audiofilstwa jeszcze mi daleko :P

Zrobie jak radzisz! Od Lipca zabieram sie za projekt, teraz mam duzo roboty...

Chce zrobic sobie pozadny przedwzmacniacz, teraz jestem skazany na wyjscie sluchawkowe z CD :(

-Rafki, nie bedzie problemu z podlaczeniem dwoch koncowek z tego projektu co podales? Wzmaka sluchawkowego kiedys tez zrobie, ale narazie nie mam dobrych sluchawek, kolumienki zrobilem, ale bez przedwzmaka nie rozwina skrzydel!

Wielkie dzieki za pomoc, hehe wkrotce sie znowu zglosze! :)

A ile czasu taka lampka poswieci??

Pozdrawiam!

[Lukasz]

Jeszcze jedno pytanie... potencjometr ktory bylby mi potrzebny jakiej opornosciu najlepiej by byl gdyby go rozdzielic na dwa(o ile sie da) 2x100k?? czy 2x50?? Qrcze musze sie podszkolic :P

[rafki]

Potek moze byc 100 moze byc i 50. Możesz dac logarytmiczny, a jesli się przyzwyczaisz do innej charakterystyki "kręcenia pokrętłem" to może byc liniowy. Ten ostatni z reguły ma lepsze zrównoważeie kanałów.

Lampy, jesli nie przekraczasz ich parametrów granicznych, graja kilka nawet lat. W zalezności od typu i wersji ich sredni czas zycia to od 1000 do 10 000 godzin i nie znaczy to ze w 10 001 godzinie juz sa do niczego (lampy małej mocy, lampy mocy "żyją" krócej).

R

[bartezzz]

zhornik>>



no i jak?? wrzuciłeś te ZL-ki ?

[zhornik]

Jeszcze nie..... stwierdziłem że na razie lepiej wyjdę na kupnie słuchawek.... i w ten sposób czekam teraz na paczkę z Koss Porta Pro :-) Liczyłem te kondensatory (2 x rubycon + 1 x jentzen na kanał) i razem mi wyszło 31,50 zł. Jak znasz jakieś tańsze źródło to daj znać...

[bartezzz]

No na allegro najtaniej - audiosklep i javoreczek. Możesz na początek dać same Rubicony, albo z MKP Philipsa.



PortaPro są świetne,ale ocieplają więc do lampki to tak... hmm nie bardzo. Trochę za dużo tego ocieplenia. ZL-ki ciut ochłodzą.

Też miałem Philipsy HP200 (to samo co 250 tylko bez regulacji głośności na kablu). Moje pierwsze słuchawki.... :)



Od tych KOSSów dzieli je przepaść pod każdym względem!! Nawet wygody.

[zhornik]

Osobiście wolę poczekać, i kupić oraz zamontować jednocześnie Rubycony i MKP Jantzen, aby już podczas wygrzewania się i formowania pracowały w warunkach docelowych (razem). Zastanawiam się także nad wymianą okablowania wewnątrz, na kable Jantzena z miedzi beztlenowej..... kupił bym to razem to by mi za wysyłkę tylko raz przyszło płacić....

[bartezzz]
