Inf. na temat Philips CD-604/610/614

[bartezzz]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tu masz jeszcze te KMF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[timex605]

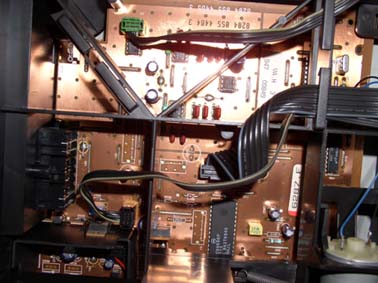

no i doszły te kondensatorki...na początek wymieniłem 3300uF na 5600uF, koło opa zamiast 470uF dałem panasonic fc 220uF i koło kwarcu jakieś maleństwo. I chciałem sprawdzić co się będzie działo, a tu po 15-20sek grania zaczyna charczeć i wywala "error" Pomożecie???

[timex605]

pękła i odkleiła sie ścieżka- dzięki

[bartezzz]

timex605, dla własnego dobra sprawdzaj po każdym wymienionym elemencie... czy i jak chodzi

[bartezzz]

wspominałeś o os-con'ie na 10V. Jakiej jest pojemności? Najprawdopodobniej nada się do odsprzęgania przy przetworniku

[timex605]

>>bartezz

tak, mam kilka sanyo oscon 220uF/10v i jeśli się nada do tego co wspominasz bardzo chętnie poeksperymentuje :) tylko powidz dokładnie gdzie- pozdrawiam

[bartezzz]

Przy przetworniku cyfrowo-analogowym (ozn. TDA1543). Na Twoim zdjęciu to po lewej od wzmacniaczy operacyjnych. Tam masz tylko jeden elektrolit. Nie pomylisz

[timex605]

po przygodach - wygrzewam :) i tu mam pytanie - jaki wpływ na dzwięk ma zmiana pojemności właśnie tych kondensatorów przy opa z 470uF na 220uF (bo takie wstawiłem panasonic fc) i czy to jest dopuszczalne, czy raczej zmieniać na wyzej? pozdrawiam

[bartezzz]

Większa pojemność spowoduje zgęstnienie dźwięku. Jak przecholujesz to zmuli,moga nawet pojawić się świsty na górze (sybilanty). Próbuj! próbuj ! To niestety najlepsze rozwiązabnie

[lancaster]

Witam

Sprezentowałem sobie CD610, myślałem, że siedzi tam TDA1545. ale jest 1543(dzis włożyłem na nos magiczne szkła;))

Wewnątrz oprócz 1543 są kostki SAA7220P/A i SAA7310GP. Na początek chciałbym zrobić z tego NOS-a i posłuchać.

MA ktoś może pomysł jak to zrobić? Mam rozpiskę z TDA1541(SAA7210, 7220), ale do takiej kombinacji nie mam pojęcia jak to zrobić. Analogówkę planuję wykonać na lampie, ale to za jakiś czas, na razie ten NOS chodzi mi po głowie. Widziałem, że w wątku ktoś już wcześniej o to pytał, ale nie dostał odpowiedzi....może tym razem ktoś zerknie.

Nie wkleję niestety schematu, bo nie mam serwisówki do niego(za ewentualne podesłanie będe wdzieczny).

Pozdrawiam

[foxbat]

lancaster, dawaj jakies rozbierane fotki ;)

[jurek1]

Postępujesz dokladnie tak samo jak w przyp. 7210.

SCLK ,WCLK i DATA. a następnie te 3wyprowadzenia analogicznie do TDA1543.

[lancaster]

jurek, dzięki.

foxbat, narazie fotki są słabe, ale myślę, że za jakis czas pociągnę ten temat w zakłądce DIY, wtedy zrobię więcej i lepsze.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

->>Lancaster

jurek1 ma rację piny nawet tak samo się nazywają.

I raczej nie wsadzajaj lamp tylko wywal opampy i zrób pasywny stopień wyjściowy ala Peter Daniel No Oversampling DAC- przecież taka możliwość to przewaga 45' i 43' nad 41'.

PS. Sorrry za offtopic- jak tam sprawa z Pass D1?-odpowiedz we właściwym wątku;)

[lancaster]

morris, no niestety nie udało mi się dojść do tego co jest sknocone w jednym kanale. Oba wyjścia z TDA1541 są sprawne, tzn. tak dla ścisłości jednego TDA1541 w nim uwaliłem, ale mam już kilka Philipsów uwalonych z innych powodów, więc TDA na podmiankę to żaden kłopot;)

W kazdym razie płyki pod D1 zaprojektowałem jeszcze raz, są o przeszło połowę mniejsze niż na DIY audio.

Mam nadzieję, że teraz to zagada jak należy, przed wszystkim prowadzenie ścieżek w obu kanałach jest identyczne.

Dzieki za sugestię, na początek zrobię tak jak mówisz i poprostu wywalę OPA, może nawet jakieś ładne kondy(BG N) na zasilaniu przy stabilizatorze mu wlutuję, bo na wyjściu to na bank MBGO2+PIO, lub teflon. Wiadomo;)

Pozdrawiam

[morris]

Lancaster w tej chwili mam innych faworytów jeżeli chodzi o kondensatory sprzęgające;)

Ach to DIY- ciągle coś nowego bym zbudował, jak znajdę moich faworytów to zacznę inwestować w bdb jakości części- jeżeli o preampa to już chyba mam, stopień do TDA1541 też chyba).

[bartezzz]

no CD610 ma dużo lepszej jakości PCB niż 604/614. to widać

[lancaster]

hej, morris masz lepsze kondy niż BGN do zasilania? Dobrze zrozumiałem?

Proszę się pochwalić:)

Pozdrawiam

[morris]

Oj niestety nie - Lacaster źle mnie zrozumiałeś- sprzęgające w torze sygnału- Siemensy MKV i ruskie miki.

Coś mi się zdaje że nic nie zdetronizuje BG N i Std w zasilaniu. Jak znajdę to się pochwalę.

[lancaster]

Pewnie już niedługo będe miał elementy do wykonania NOSa(zasilanie, i rezystory I/U wg. Petera)

Teraz takie pytanie:

Nie widzę w mojej 610-ce SAA7210.

Sa za to:

SAA7310GP, ZC699698P Motorolli i SAA7220P/A(do wywalenia)

Czy na tych kostkach(zwłaszcza ta Motorolla mnie martwi) da sie zrobić NOSa?

Pozdrawiam

[morris]

Ten układ Motoroli raczej nie stoi na drodze sygnału cyfrowego pomiędzy 7310 a 7220, więc nie widzę problemu w zrobieniu no- oversampling.

[Molibden]

SAA7310 to nowsza wersja SAA7210. Omijasz SAA7220 (nie możesz go wywalić bo generuje zegar - no chyba że dasz osobny) i podłączasz pod DAC jaki tam masz/chesz TDA1541/3. Motorola to chyba jakiś procesor sterująy pracą całego odtwarzaczai musi zostać (tak sądzę ze to jakiś mikrokontroler - nie siedzę za bawdozw Philipsach ;).

[rekin]

>lancaster

Ta motorola to pierwszy dekoder, albo sterowanie wyswietlaczem i klawiaturką. Nie przejmuj się nim - czyli da się zrobić NOS-a.

[lancaster]

Molibden, planowałem zegar podpiąć bezpośrednio pod SAA7310. Tak mam zrobione w mojej 371 i SAA7210, gdzie po zrobieniu

NOSa 7220 poprostu wylutowałem(i gra!:)).

W kazdym razie lepiej mi, bo ten CD to pierwszy Philips, któregp kupiłem i ma możliwosć sterowania pilotem.

Po 2 latach walki z Philipsami chyba mi się nalezy?;)

Ten 7310 wyglada bardziej hajendowo, nie no zdecydowanie lepiej:)), tylko smd trochę mnie oniesmiela;)

A tak serio, to bladego pojęcia nie mam który lepszy?

Jak tylko dostane klamoty do 1543 zaraz napiszę jak zagrało.

Pozdrawiam
