UHERY CR- I REPORT MIT I RZECZYWISTOŚĆ

[Korwin]

Koteczku do szpulowych stosuje się BATTERIELIMINATOR typ Z 116, i wkłada się go na miejsce 4 x R20.

Pozdrawiam

Zbyszek

Wyślij SMS-a na nr 7531 [Onkologia pediatryczna]

[Marek]

Właśnie bawię się wspomnianyw tu wczesniej magnetofonem Kapral. Muszę przyznać, ze sporą frajdę sprawiło mi "ożywienie" nieczynnego od lat urzadzenia :), zwłaszcza, że mam nagraną na nim jakieś 20 lat temu 'rodzinną' kasetę. Wymieniłem pasek i część kondensatorów. Z ciekawości podłączyłem Kaprala do wzmacniacza. Pomimo stosunkowo wysokiego poziomu szumów czy zniekształceń nie trudno zauwazyć analogowy charakter nagrania, pewną bezpośredniość głosów... Chyba zafunduje sobie jakiś dobry magnetofon :).

[Korwin]

Witam

Jest na Allegro Phlips D6020 przenośny zasilany bateryhnie i z sieci tak zwany AV [ AudioVisyal - sterowanie rzutnikiem projektorem itp.] stereo z oddzielną regulacją w trakcie nagrywania toru prawego i lewego oraz korektą ręczną przesuwu taśmy.

Pozdrawiam

Zbyszek

[Marek]

Witam,

znalazłem na Allegro model D6920. Wygląda interesująco, choć sprawia wrażenie trochę podniszczonego... Aukcja z cena minimalną, ciekawe jak się potoczy.

Pozdrawiam

[Momok]

A tu jest troche schematów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikx]

>>> Korwin, możesz być z siebie dumny - wywindowałeś ceny UHERów na Allegro :)



Ci co zarobili więcej na sprzedaży powinni odpalać ci procent :)



Pozdrawiam - trzymaj się ciepło bo coś noce mamy chłodnawe w grodzie Kraka.

[Korwin]

Nie winduję

Staram się lać zimną wodę na łeb kupującym, po pierwsze nie zamieszczam zdjęć flaków, po drugie nie wychwalałem nigdy CR-1600 ani CR-1601 lub UHERA REPORT UNIWERSAL czyli UHER-Harman Kardon,. po trzecie zawsze twierdziłem, że to co jest największą zaletą CR-ów jest ich największą wadą czyli kieszeń kasety i montaż pasków.

Pozdrawiam

Zbyszek

PS. Ostani CR-240 na Allegro został kupiony przez jednego z naszych za złp 100 + transport

[nikx]

>>> Korwin

Tak cię tylko trochę podpuszcam - ale sam przyznasz, że ceny poszły ostatnio w górę ....

Wiem, wiem - zawsze byłeś obiektywny i powściągliwy w swoich rekomendcjach ...

Dzięki za odpowiedź!

Nikx



PS To samo dotyczy tunerów (różnych) - myśałem, że rynek się nasycił a tu znów idą w górę - mowa oczywiście o tych z wyższej półki.

[Korwin]

Śmietniki i bazary u naszych sąsiadów też mają ograniczone możliwości, ostatnio trafia do nas wyjątkowo nieciekawy pokład wszelakiego g..., mam poważne trudności finansowe o żadnych zakupach nie myślę, ale nawet

wówczas gdybym miał pieniądze na głupoty nie kupiłbym niczego; nie interesują mnie: jedyny taki na Allegro, wyjątkowa okazja, sprzęt od super sprzedawcy itp itd jestem odporny na reklamę

Pozdrawiam

Zbyszek

PS. Masz rację windujemy ceny ale nie jest to biedny UHer tylko Onkyo, Nakamichi, Denon, Dual, Teac, Revox i inni.

[Korwin]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest to demagnetyzer [demagnetyzator C-XE ] głowic w magnetofonach kasetowych

Pozdrawiam

Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Korwin]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

koniec aukcji (środa 14.02.2007 21:51:39)

Pozdrawiam

Z

Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kajuja]

Witam

Przepraszam wszystkich, którzy będą uważać że nie tu się powinienem wpisać, ale nie znalazłem lepszego tematu. Nie jestem entuzjastą Uherów (przynajmniej dotąd nie byłem), a przypadło mi uporać się z problemem w modelu, który na dodatek (jak się naczytałem wstępnie) nie cieszy się wielką Waszą sympatią, a mianowicie w modelu CR 1601. Magnetofon ten działał poprawnie od ok 2000 i nagrywał co mu kazano, ale w pewnym momencie przestał.

Zwracam się z prośbą do wszystkich doświadconych (w tym / podobnym modelu) o wskazanie mi tego, czego w swej ślepocie nie dostrzegam, żebym był w stanie przywrócić nagrywanie.

A teraz do rzeczy:

- magnetofon odtwarza poprawnie.

- magnetofon kasuje istniejące nagrania gdy włączone jest nagrywanie.

- poziom wysterowania sygnału daje się regulować, jest pokazywany na wskaźniku i jest wystarczający

- efektu nagrywania nie ma - słychać tylko w torze odczytu szum taśmy.

- oscyloskopem sprawdzałem co widać na wyjściu wzmacniacza zapisu i na głowicy nagrywającej - na rozum wszystko w porządku - podkład jest i na nim jest sygnał akustyczny - podkładu na głowicy jest ok 7.3V, akustyki przy 0dB na wskaźniku jest ok 70mV (pomiary oscyloskopem)

- częstotliwość podkładu ok 100 kHz

- podkładu na głowicy kasującej jest ok 35 V

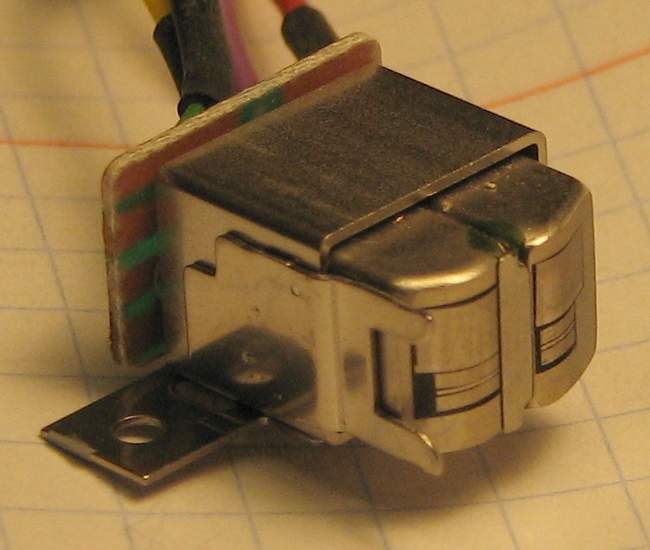

Wygląd głowicy przedstawiają załączniki.



Schemat się na temat głowicy nie wypowiada w ogóle.

Pomierzone parametry głowicy nagrywającej - oba systemy tej głowicy mają bliźniacze parametry:

- indukcyjność ok 30 mH / 1 kHz

- rezystancja ok 130 Ohm

Głowica odczytująca ma równie podobne oba systemy, ale o innych parametrach;

- indukcyjność ok 220 mH / 1 kHz

- rezystancja ok 350 Ohm

Wszystko, co obadałem wskazuje na normalny stan, a jednak nie nagrywa. Instrukcja nic nie mówi na temat poziomu napięcia podkładu na głowicy nagrywającej, więc nie wiem czy te 7,3V to mniej więcej norma, czy dużo za dużo, czy dużo za mało.

Poratujcie strapionego jakąś podpowiedzią, bo mi się już jakieś herezje techniczne śnić po nocach zaczynają.



Serdecznie pozdrawiam i szczególnie liczę na Korwina i Mulsa

kajuja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Korwin]

Witam

Nie bawiąc się w rozważania teoretyczne na temat toru zapisu, zastanowiłbym się nad dociskiem taśmy do czoła głowicy, nie przy Uherze CR- ale przy ITT 760 AV [schaub-Lorenz] miałem podobne numery, radzę poradzić się Mulsa albo umówić się telefonicznie ze świetnym serwisantem Panem Jerzym - Muls to Katowice a Pan Jurek Kraków.

Pozdrawiam

Zbyszek

[profee]

kajuja,

nie jestem żadnym znawcą, ale przypomnialo mi się, ze w pewnej rosyjskiej książce widziałem zdjęcie z oscyloskopu pokazujące ową sumę prądu podkladu i prądu sygnału. Tylko ze tam stosunek amplitud podkladu do sygnału był "kilka" a u c iebie kajuja jest rzędu 7V:0,07V= 100.

[profee]

Uzupełnienie: Książka była dość stara. Ówczesnie były gorsze tasmy niz obecnie, co by usprawiedliwiało, ze optymalny podkład był względnie mniejszy niż potrzebny obecnie, kiedy taśmy mają większą koercję. Ale mimo wszystko coś mi się tu nie podoba, bo koercje taśm mogły sie powiększyć, ale mniej więcej jeden rząd wielkości tylko. (Wyjaśnienie: Bardzo zgrubsza pole podkladu powinno być w przybliżeniu równe koercji taśmy).

[profee]

Przepraszam za "porwaną" wypowiedź. Kończąc: wydaje mi się, że u ciebie chyba jest za mały prąd sygnału (z podkreśleniem słowa "wydaje"). Może to ktoś potwierdzić?

[kajuja]

Witajcie

Nie będę się już dziś technicznie rozpisywał, ale chciałem tylko podziękować wszystkim, którzy się odezwali i wyrazić podziw dla Waszej aktywności na forum. Nie spodziewałem się, że się ktoś odezwie.

Dobrej zatem nocy i udanego dnia

kajuja

[Korwin]

Witam

I pozdrawiam przed snem nie fanzolta na temat taśm starych i nowych i niedostosowania do nich magnetofonu jest to CR-1601 - najmłodszy z całej generacji Cr- i to nie UHER/UHER tylko UHER- Harman-Kardon a więc nie 30 tylko kilku latek, niech się wypowie Muls, wrednych przyczyn może być kilka w wynik końcowy jeden. Pozdrawiam

Zbyszek

PS Ostatni Cr- UHER/UHER to był Uher CR-260 AV po nim był CR-1600 UHER - Harman - Kardon a serię zakończył 1601

Dobranoc

Zbyszek

[muls]

Panowie dziekuję za zaufanie i reklame robiona mi przez zbyszka(ale żeby było smiesznie zupełnie bezintereownie).Staram sie nie wypowiadać ,bo zwykle przypomina to naprawianie telewizora przez telefon z wiadomymi skutkami.Ale w tym przypadku mam wrażenie że prąd podkladu jest za duży i następuje kasowanie chociaż amplituda m.cz na głowicy nagr.wydaje mi sie też za mała.Nie znam tego modelu.Mozna to sprawdzić w ten sposób że trzeba znależc przewód z gen.podkl dołozyć opornik PRek zmniejszyć prąd parę razy i zobaczyć co będzie.Ale amplituda 70 mv m.cz to też zdecydowanie za mało.Jesli głowica jest zasilana prądowo ,to stosunek prądow swiadczy ze to wszystko jest kasowane.

[kajuja]

Witam



Dziękuję Mulsowi za odezwanie się.

Przyznaję, że ta obawa też mi chodzi po głowie, ale tak rzadko miałem do czynienia z kompletnym brakiem nagrywania, że z poziomami tych napięć nie czuję się oswojony.

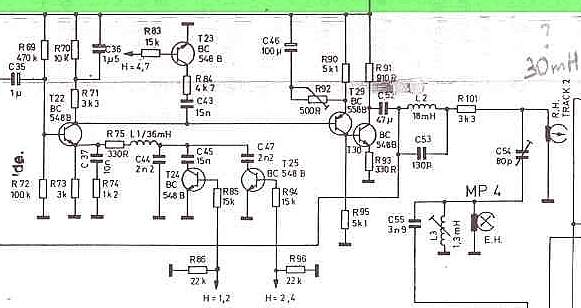

Żeby łatwiej było dyskutować załączam kawałek schematu - jest to końcówka toru zapisu.

Maksymalne napięcie zmienne, jakie może dać tor zapisu przy zasilaniu z 6,2 V i napięciu na kolektorze T30 rzędu 4V to ok 1,4V (na kolektorze) - i tyle daje się wydusić (pomijam zniekształcenia). Do tego zatem miejsca wszystko jest OK. Dalej mamy R101 zapewniający prądowe sterowanie głowicy, przy czym prawdziwa wartość to 5,6k. W punkcie MP4 jest 35V napięcia kasowania (100kHz), a na głowicy nagrywającej ok 7,3V. Przyznaję nie kręciłem jeszcze trymerem C54 (uznałem, że nikt przede mną tego nie robił również, ale niestety nie musi to być prawda) - jestem przed tym doświadczeniem i być może, że tu cały szkopuł. Wieczorkiem muszę to sprawdzić.



Początkowo czułem się przekonany o uszkodzeniu głowicy (zwarcie części uzwojenia, lub zatarcie szczeliny prowadzące do jej braku) ale napędziłem głowicę z generatora (300 Hz 150mV) sprawdzając oba systemy części nagrywającej i używając innej głowicy jako czytnika czytałem pole rozproszone przed szczeliną - obydwa systemy głowicy nagrywającej zachowywały się podobnie i sygnał dało się odczytać - więc głowica raczej wygląda na działającą.



Na marginesie czy ktoś zna symbol głowicy stosowany w Uherze CR1601, bo ani na schemacie, ani na oryginale nie ma żadnych oznaczeń. Czy jest to np. taka sama głowica, jaka jest na stronach kilku naszych krajowych dystrybutorów części - np. Cyfronika - jej wygląd załączam, czy powinno być to coś niezmiernie bardziej profesjonalnego???



Serdecznie wszystkich pozdrawiam

kajuja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muls]

a sprawdz czy głowica kasująca nie ma przerwy.Może kasowanie robi nagrywająca.Albo kasuj tasme nakładjąc cos na gł.nagrywająca(żeby oddalić tasme od nagrywającej).Przerwa kasującej skutkowała by zwiekszeniem nap.100khz

[muls]

też nie do konca ,bo jest tam ta indukcyjność 1 mH równolegle.

[muls]

sprawdz trymer reg.prąd czy nie ma zwarcia.

[muls]

dołacz równolegle do R101 jakieś 0,5-1 kom i zobacz co sie dzieje.

[muls]

muls, 6 Mar 2007, 10:23



>sprawdz trymer reg.prąd czy nie ma zwarcia. Nie ma zwarcia bo doczytałem że na kasującej jest 35V.Zmniejsz bardzo albo wyłącz prad podkładu i zobacz co bedzie.Powinno nagrywać ale cicho i zniekształcac.

[muls]

napiecie m.cz zmierz na L2 za i przed a nie tylko na kolektorze

[muls]

i sprawdz czy działa filtr równoległy na 100khz z L2 -tzn na colektorze szczatkowe 100Khz (mV)

[kajuja]

Oczywiście, że sprawdzałem (oscyloskopem). Wszystko zgodnie z logiką. Na obu końcach cewki tyle samo m.cz., a różne ilości podkładu, opornik sprawdzałem - stąd wiem, że naprawdę to 5,6k, a nie schematowe 3,3k.



Fakt, głowicy kasującej nie sprawdzałem (ładna, dwuszczelinowa). Napięcie 35V na głowicy kasującej jest wartością zgodną z instrukcją i reaguje na kręcenie cewką równoległą do głowicy - jest zalecenie,aby ustawiać na max. Stąd nie zajmowałem się głowicą kasującą uznając, że wszystko w tym obszarze jest OK.



Pozdrówka

kajuja

[muls]

kajuja >>> no to sprawdz jeszcze bez podkładu czy coś nagra.Mozesz zrobic taki test.Zamiast wzm.nagr daj przez opornik 5k sygnał z generatora zewn. np 1khz i metoda zwiększania napięcia patrzeć co sie dzieje.A jesteś pewien ze Tasma DOLEGA.Nawet przyciśnij ołowiem.

[muls]

przsada z tym ołowiem może jednak ołowkiem.Ale czy dolega?.Bardzo często udaje tylko że dolega.
