Jadis JP-80: the ultimate phono pre?

**Marcin-utopia** · 31 Grudnia 2009

to i ja sie pochwale brakuje mi tylko cyny i diody zenera i obudowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

amazarak · 31 Grudnia 2009

> Matthew

> oraz na 4 obudowy...

Matthew, czy mógłbyś wrzucić coś więcej na temat swoich obudów?

Ja mam przygotowany projekt w CAD-zie na klocki jak na rysunku... Na szczytach blacha aluminium 3mm plus drewno na zewnątrz, boki z alu 1mm...

Po lewej zasilacz, z prawej pre. W chwili obecnej jestem na etapie negocjacji ceny materiału i ew. wykonawstwa z pewną firmą, której nazwy nie podaję (jeszcze?) bo jak na razie doświadczenia bardzo negatywne... Ogólnie (co zresztą pewnie każdy majsterkowicz wie) jeśli chodzi o dostępność w PL twardszych stopów alu w niskich grubościach i ilościach nie liczonych w tonach to istna paranoja...

Pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Grudnia 2009

amazarak, 31 Gru 2009, 20:08

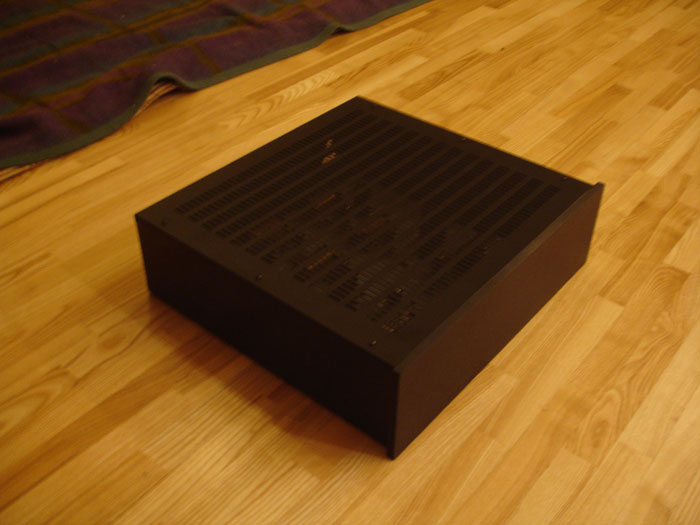

kupiłem 2 obudowy w modu.it. koszt całkowity z przesyłką wyszedł 900zł! drogo i nie drogo. .ale mam święty spokój ;)

standardowe wymiary, tylko wysokość 12cm..

niestety nie jest cała niemagnetyczna.. jedynie front to aluminium..

bardzo ładnie spasowane..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) te na dole strony...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Grudnia 2009

amazarak, 31 Gru 2009, 20:08

jeśli chodzi o alu, miedź i mosiądz.. to www.kafra.pl .. przytną ale tzreba będzie obrobić i wyślą..

**McGyver** · 31 Grudnia 2009

Dlaczego aż 900zł? Te obudowy są po 53 euro.

**Matthew** · 31 Grudnia 2009

podatki + przesyłka + wentylowane blachy górne + 8 nóżek.. robi się tego troche

amazarak · 31 Grudnia 2009

> Matthew, 31 Gru 2009, 20:24

Dzięki za namiary, zobaczymy...

**Matthew** · 1 Stycznia 2011

Witam w nowym roku,

czy ktoś orientuje się jakie powinny być napięcia w Jp80 w układzie Line?

czyli B+1 i B+2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Foksik · 1 Stycznia 2011

Napięć nie znam, ale mam schemat zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 3 Stycznia 2011

Foksik,

mam tez ten schemat, niestety nie ma napięć, uruchomiłem już układ, poustawiałem prądy 0.5ma, 0.5m1 i 1ma na kolejne triody.. wychodzi około 310V ktore wchodzi na układ.

walcze teraz z regulacją głośności, śledztwo wykazało ze byc może jest tam shunt regulator z opornikiem 100k i drabinką 10k do masy, o ile te rezystorki mieszczę się w tym przedziale rezystancji.

Może ktos ma dobry wzrok i będzie umial choć jeden z tych niebieskich rezystorów rozszyfrować jak to oporność.
