To może pasywny pre ?

[Bartek1]

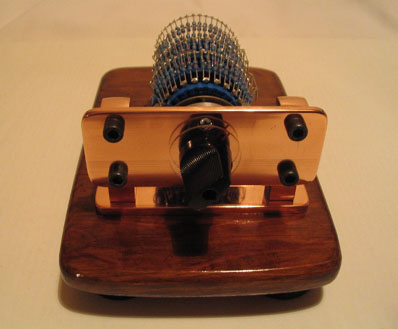

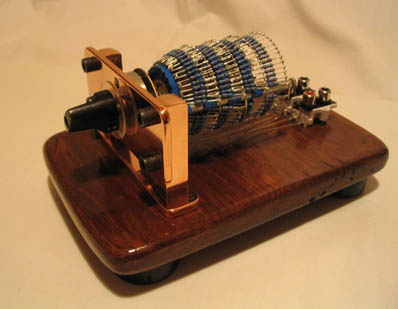

Taka mała zabaweczka,lepsze fotki dam na DIYAudio.

[obrazekLUKASZ-47119_1.jpg] [obrazekLUKASZ-47119_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

Jeszcze dwie.

[obrazekLUKASZ-47120_1.jpg] [obrazekLUKASZ-47120_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

,

[obrazekLUKASZ-47121_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

Lubisz rzeźbić w trzech wymiarach.

Problem jest w obrotowym i wielosekcyjnym przełączniku kosztuje ~70$.

pozdr.

[zorro]

Bardzo ładny.

Napisz jakiego użyłes przelącznika obrotowego bo własnie zastanawiam się nad Elmą ?

[bego]

piekny.

tez taki sobie zrobie.

[bego]

czy przy przelaczaniu styki sie zwierają?

[Gość Bartek,]

Styki się zwierają bo muszą,inaczej będziesz miał strzały w głosnikach przy przełączaniu.

Elma to jaknajbardziej jedne z najlepszych.Czterosekcyjna kosztuje 100$ + przesyłka.Moje podejście to prawdziwa drabinka,nie bardziej popularna szeregowa.W każdym położeniu jest tylko jeden rezystor w torze (w moim przypadku 2 równolegle) i jeden do masy (również dwa rów.).Wiecej na ten temat i duzo lepsze zdjęcia są na DIYAudio ( http://www.diyaudio.com/forums/showthread.php?s=&threadid=22074 ).Niestety opis po angielsku.



P.S. Zamieszczenie jakichkolwiek sensownych zdjęć na tym forum graniczy z cudem.Panie Adminie,40kb i 400/400piks to chyba lekka przesada!

[bego]

czy jezeli mam regulacje zbalansowana +- to nie trzeba dawac rezystora Rg do masy?

[Gość Bartek,]

Nie, i plus i minus musi być drugim rez. wpiety do masy.Dla zbalansowanej musiałbyś mieć 8 sekcyjny switch,nawet nie chcę wiedzieć ile kosztuje! Chyba ,że zbudujesz zwykłą drabinke szeregową,wtedy 4 sekcyjny.Natomiast w pewnych położeniach będziesz miał wtedy 20-kilka rezystorów i tyleż połączeń lutowniczych w torze sygnału (mało idealne rozwiązanie).Można też kupić pojedyńczy 24 poz. przełącznik który będzie sterował przekaźnikami.Ale za same przekaźniki zapłacisz chyba więcej niż za taki wielosekcynjy switch (przynajmniej te dobre).

[bego]

a czy Rg musze dawac na oddzielnej sekcji? moznaby chyba zrobic to na 4 sekcyjnym przelaczniku?

12 pozycji chyba bedzie tez dobrze co - jezeli sobie odpowiednio wyskaluje zakres.

[bego]

jednak nie. mase trzeba tez zrobic na osobnym. mowie teraz o Twojej wersji z jednym/dwoma rezystormi bo taka mnie interesuje.

[Gość Bartek,]

4 sekcje dla stereo RCA , 8 sekcji dla stereo XLR i niestety nijak tego nie obejdziesz.

Pozdr.

[zorro]

>Bartek

Rozumiem że te przełączniki są do kupienia w Wrocławiu ?

Ile kosztują? Może podasz namiary to zamówię sobe.

W Szuro jest Elma 4-sekcyjna z kompletem rezysyorów Vishay do złożenia za 115 Euro.Oczywiscie w wersji stereo (rezysytor+rezystor do masy jak u Ciebie)

[Nowy2]

Brawo! Pochwała Passa dla DIY-owca to chyba to, co tygrysy lubią nabardziej.

[Gość Bartek,]

Które przełączniki?

Elma nie jest do kupienia we Wrocławiu a ten który ja użylem wogóle chyba nie jest do kupienia bo był tylko jeden.

Nie wiem co to jest szuro (podaj link) ,ale jeśli 4 sekcujny switch już z rezystoranmi jest za tą cenę to nic tylko kupować.

Tylko pewnie te rezystory są dobrane tak samo badziewnie jak wszędzie (dlatego używałem dwóch równolegle zamiast każdego jednego),czyli impedanja wejściowa nie jest stała,pomiędzy pewnymi pozycjami działa jak shunt regulator.Podaj namiary na to "szuro"

Pozdr.

[zorro]

>Bartek

Sam oceń.Mysle że jest ok. Podobne rozwiązanie widziłem w potencjometrze firmy Goldpoint .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiscie pytałem gdzie kupiłeś w Wrocławiu ten Twój przełącznik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Bartek,]

Aaaa..,chodzi ci o Schuro w Niemczech.Faktycznie mają taki kit.Dwa minusy:

To jest tylko 10K.Bardzo malo uniwersalna wartość.Np do preampów Passa idealnie pracuje 5K na wyjściu lub 25 na wejściu.Druga sprawa zobacz na wartości rezystorów.Między 1 a 11 pozycją działa jak shunt regulator a nie ladder type.Ale cena jest bardzo dobra,samego switcha bez rezystorów również.

[Gość Bartek,]

Tak poza tym to naprawdę super,chyba najciekawsza gotowa oferta (no trzeba tylko polutować).

[Gość Jarek2]

Po co to wszystko, czy nie lepiej kupić dobrego Alpsa?

[Bryan]

Jarek - żeby alpsy lub jakiekolwiek inne potencjometry były tak dobre jakby się chciało to robienie regulatora dyskretnego na przełączniku nie miałoby sensu. Ale niestety nawet najlepsze potencjometry mają problemy z zachowaniem współbieżności sekcji i różnica w oporze przy tym samym ustawieniu suwaka dochodzi do kilku %. Regulator dyskretny możesz zrobić identyczny na wszystkich kanałach - pod warunkiem że dysponujesz dobrym miernikiem, odpowiednią ilością rezystorów i spora ilością wolnego czasu.

[Bartek1]

Swięta prawda.Dochodzą jeszcze do tego różnice brzmieniowe.

[TeQuila]

Bartek1



jak bedziesz chcial sie go pozbyc, albo bedziesz realizowal nowy projekt to daj znac:) Chetnie go zobacze u siebie.



Istnieje duze prawdopodobienstwo, ze bede szukal dobrego pre pasywnego. Mozecie cos podpowiedziec? Moze by kit, moze byc gotowy.



pozdrawiam

[Bartek1]

Można zrobić coś takiego na switchu Elma (chyba najlepsze na swiecie) i z super precyzyjnymi rezystorami (0,1% , 25ppm , bezindukcyjne) ,których wartości beda robione na zamówenie (aby idealnie odwzorować kolejne kroki wyliczone w kalkulacjach,dostepne w Polsce).Prawdziwą drabinkę oczywiście,taką w której w każdym położeniu będzie tylko jeden rezystor wpięty w sygnał i jeden do masy.Mozna to wrzucić w jakąś piękna misternie wykonaną obudowę (drewno,miedź).Mozna wreszcie dodać selektor źródeł (również Elma) i kilka wejsć.

Pewnie grałoby to dobrze,ale powiem szczerze ,że osobiście nie miałem końcówki mocy która by grała lepiej z takim pasywnym pre niz z aktywnym.

Natomiast dobrym rozwiązaniem jest zbudowanie aktywnego pre z taką regulacją głośności i podłaczyc tak iż na jednym z kilku wejść preamp by działał jako pasywka ,omijając aktywny układ i biegnąc tylko przez ową regulację głośnosci.Daje to dużą elastyczność i uniwersalność takiego pre,bo być może faktycznie są końcówki ,które leepiej brzmią z pasywką.

Pozdrawiam

[TeQuila]

Bartek1,



na wlasnie ja mam koncowki, ktora MUSZA grac z pasywka!



pozdrawiam

[romekp]

TeQuila, a tak z ciekawości - powiedz czemu?

[Bartek1]

Nie sądzę ,żeby coś takiego jak "końcówki które muszą grać z pasywką" istniało.

A jeszcze tak apropo tego aktywnego preampu to miałem na myśli bardzo dobry preamp,bo pewnie znalazło by się bardzo dużo preampów które grają gorzej od tego rodzaju pasywki.

[TeQuila]

Witam,



wszystko jest tu:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ja caly czas uzywam pre aktywnego. W sumie na razie nic zlego sie nie dzieje. Ale po rozmowach z jam_lasica postanowilem wrocic do oryginalnego pomyslu konstruktora i zastosowac pasywke. Generalnie zastosowany uklad jest na tyle specyficzny, ze zastosowanie aktywny preampa moze doprowadzic nawet do uszkodzenia. Zwroccie uwage, ze firma NVA mowi nawet o utracie gwarancji w przypadku stosowania nieodpowiedzniego okablowania. Jest to nie tyle zwiazane z fanaberia konstruktora co z faktem, ze wysoka pojemnosc egzotycznego okablowania moze wyprowadzic uklad ze stabilnej pracy. Na szczegolowe pytania mysle, ze jam_lasica bedzie w stanie dokladniej odpowiedziec.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grawer]

Wszystkich zainteresowanych przelacznikami firmy ELMA proszę o kontakt mailem: [email protected]

[tomant]

>grawer

odczekałbyś jeszcze 10 dni i minąłby dokładnie rok od ostatniego postu na tym wątku.

może tutaj dasz jakieś info, po co zaraz na maila?
