>Czyli kolumna z pełną zgodnością fazy w częstotliwości podziału będzie mieć 6 db górkę w paśmie

>przenoszenia?



Jak konstruktor się nie przyłoży do pracy to może mieć górkę nawet +10 dB :)

Filtry tak się projektuje, żeby każde zbocze miało -6dB na cz.podziału. W konsekwencji po zsumowaniu ciśnień akustycznych wychodzi równa charakterystyka, bez "górek".



A gdy przesunięcie fazowe dla dzielonych pasm wyniesie 90 st. do górka ta zmaleje nam

>do 3 dB?



Tak.



Przy przesunięciu 180 stopni powinno być już całkiem płasko. Czyli im gorsza faza tym

>lepsze pasmo!?



Przy 180 stopniach ciśnienie z przetworników będzie się wzajemnie wygaszać. Powstanie akustyczna dziura.

[Iceman]

Less, 29 Gru 2008, 19:22



Tak dobierasz elementy zwrotnicy żebyś nie miał górki. Kalkulatory tego już nie uwzględniają.

[Iceman]

jozefkania, 29 Gru 2008, 18:51



>Racja, niektórzy wcale nie stosują zwrotnic.



Byłoby super. Niestety się tak nie da. Ale za to jestem fanem minimalizmu w zwrotnicach. Uważam że tam gdzie się da należy stosować jak najprostsze filtry, żeby w torze było jak najmniej elementów, które przecież wprowadzają jakieś zniekształcenia. Dlatego też jestem fanem filtrów I rzędu, tylko niestety nie zawsze można je stosować. Za to rezultaty co do jakości sceny, przestrzeni, lokalizacji i stereofonii niedoścignione.

[jozefkania]

AndyM, 29 Gru 2008, 19:20



Właśnie dlatego im niższe cz. podziału tym lepiej pod tym względem. Stąd np 2, 3 kHz to optymalny podział w układzie dwudrożnym z 16, 18cm wooferem i calową kopułką.

Jeszcze raz pomiary. Będziemy widzieli czy ciśnienia przetworników się dodają czy odejmują.



Ewentualnie na słuch... to można sobie odtworzyć "różowy szum". Posłuchać jak grają głośniki w zgodnej polaryzacji, jak w odwrotnej. Jeżeli pojawi się wrażenie, że jest ciszej, dźwięk oddalony, rozproszony będzie to znaczyło, że mamy przeciw fazę.

Skupienie dźwięku (tego szumu) między przetwornikami sygnalizuje zgodność fazy przy cz.podziału.

[AndyM]

W moich zwrotnicach staram się otrzymać przy częstotliwości podziału spadek napięcia -3dB w każdej gałęzi. W sumie daje to równą charakterystykę, przynajmniej w teorii - oba źródła grają z połową mocy. Przy w miarę jednakowej skuteczności głośników równanie to jest całkiem prawdziwe.

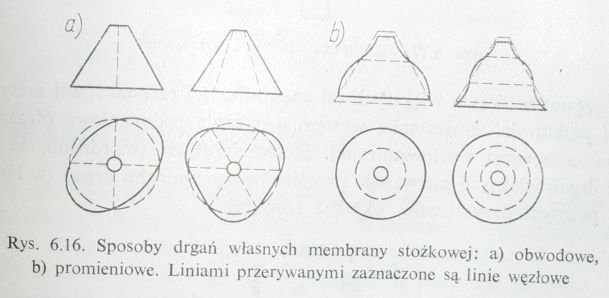

Z dzieleniem się membran chodzi mi o to co widać na zdjęciach...

AndyM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AndyM]

Żeby już powoli kończyć temat - parę wyjaśnień, na koniec roku...



>jozefkania 29.12.08 godz 20:00

Ustalenie faz głośników, co symblizowane jest znakami +/- na schemacie zwrotnicy, było pierwszą czynnością jaką zrobiłem. Źródłem szumu "białego" w tym przypadku był tuner UKF z wyłączoną automatyką i bez anteny. Po odłączeniu gałęzi wysokotonowej, żeby nie przeszkadzała, ustaliłem fazy dwóch pozostałych głośników. Potem sprawdziłem poprawność ustawienia na sygnale muzycznym i tak samo zrobiłem z gałęzią średnie/wysokie. Próby "na ucho" robiłem z największej odległości jaką uda mi się uzyskać w moim mieszkaniu, ok. 12m. Posługiwałem się przy tym prostą pomocą do "zdalnego sterowania" - 3 przekaźniki o stykach na 10A (polskie - Relpol 94P-24), 10m kabla, zasilacz 24V i 3 przełączniki migowe. Dzięki temu mogłem wprowadzać drobne zmiany w zwrotnicy (także obracać fazy) bez konieczności ruszania się z miejsca odsłuchu. Oczywiście zwrotnica nie była jeszcze zamocowana w środku lecz leżała na podłodze przed kolumną, a przewody do głośników przepuszczone były przez kanały bass-reflexu (zdjęcie na tym etapie prac posiada kolega z Kutna, bo zdawałem mu e-mailowe sprawozdania).



>jozefkania 29.12.08 godz 18:00

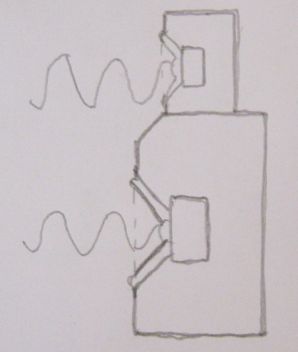

Dla mnie zwrotnica jest tylko i wyłącznie elementem odpowiadającym za podział mocy pomiędzy głośnikami w zależności od częstotliwości. Jeśli przy okazji wprowadza ona jakieś zniekształcenia fazowe - to trzeba się z tym pogodzić i korygować je innymi metodami. Choćby takimi jak przedstawiłem, trochę nieudolnie, na foto1 poniżej. Przy podziale na 1kHz (długość fali 34cm) wystarczy przesuwanie nadbudówki o 17cm, bo drugą połówkę fali można uzyskać przez obrócenie fazy głośnika o 180 stopni. Pomysł jest stary i jakoś się nie przyjął, chociaż kilka firm produkowało kolumny o takiej właśnie konstrukcji. Problem jest w tym, że przesuwając nadbudówkę pełną zgodność faz można uzyskać tylko w dwóch przypadkach:

1) - na prostej prostopadłej do powierzchni czołowej kolumny i wychodzącej ze środka odległości pomiędzy głośnikami

2) - tylko w jednym punkcie przestrzeni (po za tą prostą)

Ponieważ częściej mamy do czynienia z tym drugim przypadkiem (głośniki, zwłaszcza niskotonowy, są niżej niż głowa słuchacza) zabawa w precyzyjne zgrywanie faz przybiera charakter sporu akademickiego. Jest ona oczywiście bardzo poprawna akustycznie, ale niestety... nie realna.

W ustawieniu swojego sprzętu preferuję ukierunkowanie głośników takie jak na fot2. Kolumny "dla Kutna" zostały zaprojektowane do takiego właśnie ustawienia. Stąd wzięło się niewielkie przesunięcie osi głośników nisko i średniotonowego. Odległość centralnych punktów membran do słuchacza jest niemal taka sama, co zgadzało się z początkowym założeniem że zwrotnica w każdej gałęzi będzie mieć 12dB/okt (przesunięcie fazy 180 stopni pomiędzy nisko-średnio oraz średnio-wysokotonowym). Potem zwrotnicę przebudowałem, dość istotnie, ale tak czy owak ewentualny błąd fazy będzie w najgorszym przypadku mniejszy niź 90 stopni. Żeby to skorygować wystarczy się przesunąć w bok o kilka... centymetrów.

AndyM Łódź
