Tuning SA-EH790

[rosim]

Witam, czy ktoś próbował tuningu tej wieży? Chodzi mi o amplituner i kolumny przedw wszystkim, ominięcie procesora dźwięku na przykład, zmiana głośników w kolumnach itp.

W załączeniu link do wieży:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trafo wg producenta 190 W, końcówka na hybrydzie RSN311W64, tzw. klasa H+ dlatego ten wentylator (zdziwiłem się po rozkręceniu, bo w instrukcji nie wspomina się o tym) biampling z podziałem pasma (częstotliwość podziału) 120 Hz i 4 KHz. Chciałbym ew. zmienić kolumny, ale czy znacie jakieś z biamplingiem i takim podziałem?

W załączeniu

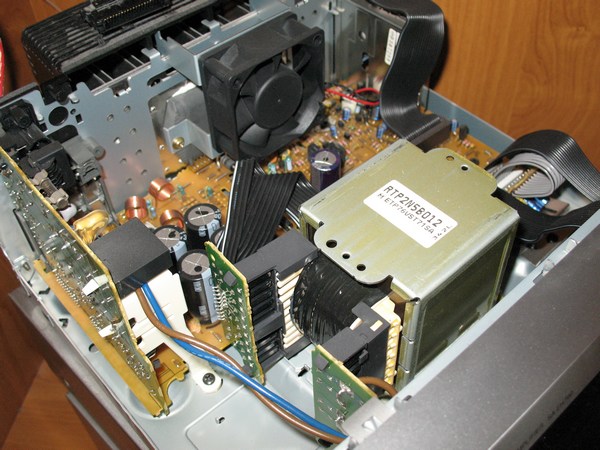

Zdjęcie środka

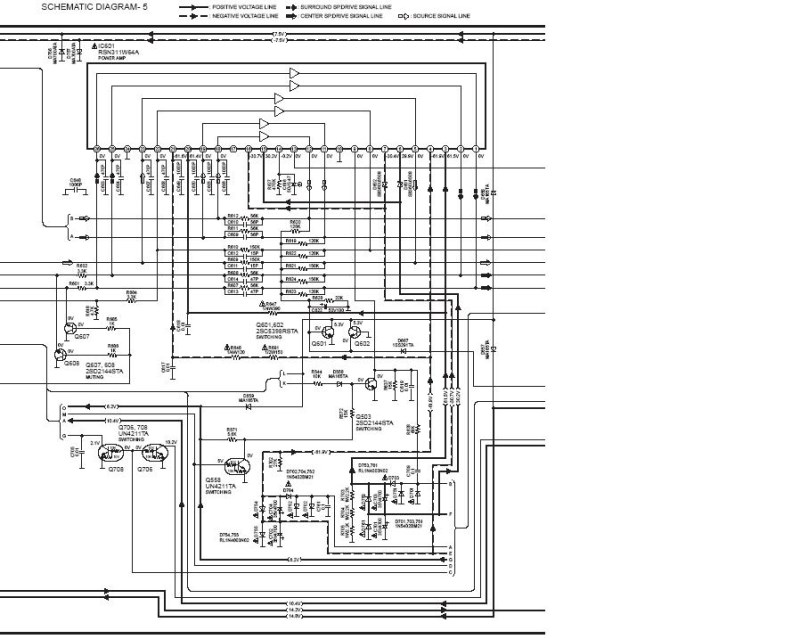

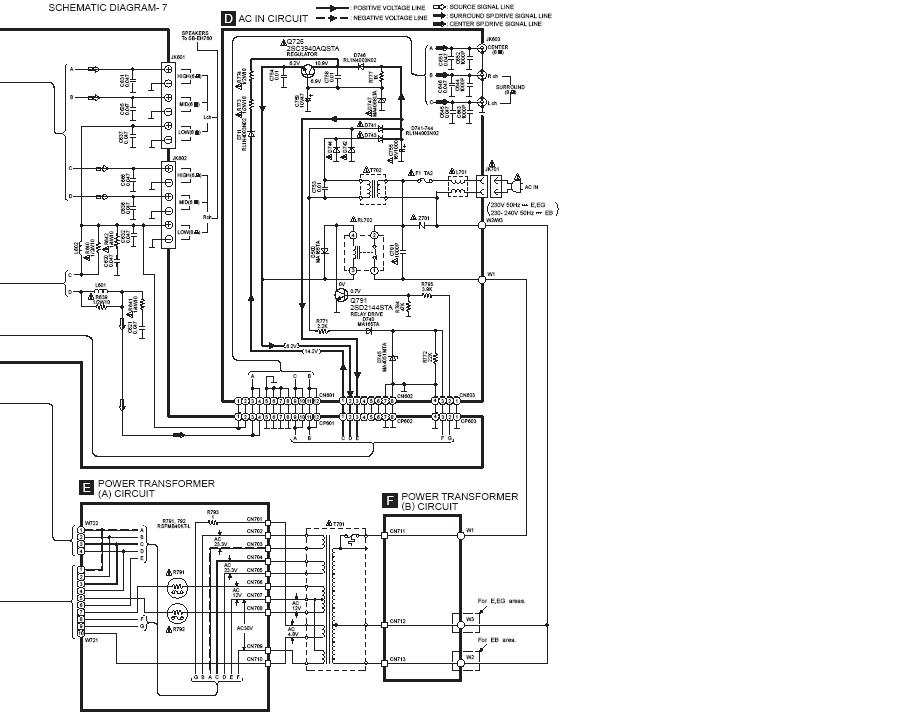

Część schematu (od EH760, ale to jest to samo co w EH790) - zasianie i końcówka

Może być słabo czytlene, ale na 3 i 4 nózce RSN311W64 jest +-61V - czy podanie takiego napięcia na hybrydę powoduje dużą moc wyjściową? Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Trudno tu oceniać nie znając samej hybrydy. Można próbować z bocznikowaniem lub wymianą albo dołożeniem pojemności w zasilaczu lub przy układzie, oczywiście ostrożnie.

Głośniki najlepiej zamówić u kogoś lub wymienić w tych przetworniki na inne, jedynie co może być potrzebne to korekta ich efektywnośći za pomocą rezytorów lub zmianą wzmocnenia końcówek dla poszczególnych podzakresów.

Masz o tyle łatwiej że jeśli zamówisz to obejdzie się bez jakochkolwiek zwrotnic pasywnych, a wię konstruktor ma łatwiej i może skupić się na doborze odpowiednich przetwornuików. Na średnicy powinien pracować jakiś mały niskośredniotonowy przy podziale jaki tu jest, również na górę nie powinno być problemu, może jakaś wstęga?

[Molibden]

Aha, nie wiem jak z ominięciem procesora, ale jeśli można to zrobić z poziomu użytkownika to może jest to niepotrzebne, natomiast podziały są na tyle nietypowe, ze nie znajdziesz głośników które by miały podobne lub tak samo (bas pracuje w zasadzie jako subwoofer), bo w głośnikach ze zwrotnicą pasywną nie tnie się aż tak nisko, ale nie ma to aż takiego znaczenia jeśli średniotownowy będzie na tyle dobry że zagra od 120Hz do 4kHz (no musiłaby być zestaw 4-drożny).

Wg mnie nie znajdziesz zestawów pasywnych które się tu nadają - za sensowne pieniądze, najtaniej zdobyć odpowiednie przetworniki, wymeiniać np. wysokie, średnie, niskie, a potem można zamówić u kogoś nowe obudowy pod nie.

[rosim]

a co z mocą? zastanawia mnie wysokie napięcie na hybrydzie, to przy 8 omach mogłoby dać ze 200W! (podobno, ktos mi tak napisał)

[Molibden]

200W? To chyba sinus łącznie na wszytkich 6 kanałach, przy takiej konstrukcji takie obciążanie wzmacniacza jest niewskazane - koszt naprawy lub wymiany hybrydy jest na pewno wysoki. Pod dużym obciążeniem napięcie może trochę siadać, no a poza tym zasila same stopnie wyjściowe końcówek. Poza tym, konstrukcje aktywne i tak mają wyższą efektywność niż pasywne o kilkanaście procent.

[rosim]

wrzuciłem ten text pod swoim postem w stereo, ale może bardziej pasuje tutaj:

Dobrze to trochę inaczej (tymczasowo powiedzmy) - wymiana przetworników w tych kolumnach technicsa Eh790 wysokotonowy 6 cm, średniotonowy 12 cm, niskotonowy 17 cm, co polecacie? Będzie pewnie łatwiej dobrac niż całą kolumnę. Podłączałem przykładowo GDW 9/60 tonsila chyba (trochę uszkodzony), ale była już poprawa, więc moze warto? Może na wysokotonowy i sredniotonowy cos z tonsila, a bas stx-a? Przetworniki w oryginalnych kolumnach (symbol SB DV290) sa chyba przez technicsa zlecone jakiejś firmie albo technics sam je robi, dziwne, bo mają jakieś podwójne magnesy, takie są ich symbole: wysokotonowy T6PH06E6 0310CD, średniotonowy T12P27A6 0310cJ2, niskotonowy T17PL07E6 0315CA2. Sekcja średniowysokotonowa ma 6 omów, więc gdybym dał 8 omów to nic by chyba nie było, niskotonowy jest 8 omów. Po aktywnej zwrotnicy wysokotonowy jest podłączony szeregowo przez kondensator 2,2 mikroF. Wymiary skrzynek (szer-wys.-głęb) 240x412x259 mm, z tym, że średniotonowy i wysokotonowy w oddzielnej obudowie. BR z tyłu. Aha, czy przy takim odcięciu pasma dolnego 120 Hz nie lepiej poszykać zamiast średniotonowego głosnika niskotonowego 12 cm? Pozdrawiam

[Molibden]

OK, odpowiedziałem w zakładce Stereo. Może koledzi coś dorzucą jeszcze.

Przypomniało mi się o co chodzi z napięciem +/-61V zasilania - w stopniu wyjściowym pracują prawdopodobnie MOSFETy które dla zachowania liniowości wymagają tak wysokiego napięcia zasilania.

[rosim]

ta hybryda jest w opisie 6-kanałowa, więc ta moc pewnie liczona na całość, pzdr

[rosim]

wiesz co, to chyba jednak nie sa mosfety, w zalączeniu schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Tak, ale może one siedzą w tej hybrydzie? Nie wiem tego na pewno.

[rosim]

ale to jest schemat tej hybrydy, tam ja nie widzę mosfetów, tylko zwykłe tranzystory

[Molibden]

Tu nie jestpokazany schamat hybrydy. Hybryda, czyli wzmacniacz mocy to IC501, RSN311IW64-P prostokąt na górze oznaczony jako power amp, reszta to układ zabezpieczenia, zasilania i sterowania przekaźnikiem włączania.

[rosim]

Molibden racja, nie zwróciłem na to uwagi, nadal szukam cos o tej hybrydzie, jak znajdę dam znać, pozdrawiam

[rosim]

Dzisiaj wykonałem niewielki zabieg, a jakość odbioru, oczywiście subiektywnie, wg mnie znacznie wzrosła. Wziąłem się za kondensator, przez który szeregowo włączony jest głosnik wysokotonowy w kolumnie EH790. Tam jest taki mały (elektrolit chyba!) 2,2 uF, ja dałem większy ceramiczny 3,3 uF i różnica jest znaczna - góra bardziej wyrazista, ale nie natarczywa. Próbowałem też bez kondensatora, lecz za dużo średnich szło na wysokotonowy. To tyle - nieduży zabieg, a poprawa znaczna, pozdrawiam

[Molibden]

Zmień go na jakiś foliowy MKT/MKP 2.2uF na napięcie min. 100V (lepiej na 250V), może być polski MIFLEX np MKSE. Ceramiczne się nie nadają do audio. Elektrolit w tym miejscu to też nieporozumienie, tylko foliowe!

[rosim]

zmieniłem na MKT własnie 3,3uF, spróbuje jeszcze na taki sam 2,2uF, pozdrawiam

[rosim]

jeszcze jedno - czy można jakoś w prosty sposób ominąć procesor DSp w tej wieży? Chodzi mi o puszczenie sygnału bezpośdrednio z CD na amplituner, bądź słuchać radia bez użycia procesora?

[Molibden]

W prosty sposób raczej nie, ale przydałby się schemat tej sekcji by to stwierdzić.

Nie ma tam trybu DIRECT? W końcu procesor można wylączyc i gra wtedy neutralnie.

Można próbować go ominąć jeśli znajdzie się wejście i wyjście sygnału dla niego - jeśli nie jest oznaczone to trzeba kombinować tak by zza selektora źródeł podać go na regulację głośności przed końcówką mocy - nie wiem dokladnie w którym miejscu jest ten DSP włączony i czy nie reguluje też głośności (np. poprzez cyfrowy potencjometr), ale najsensowniej właśnie tam.

[rosim]

W prosty sposób ominac nie można, bo wieża jest spięta taką taśmą jak tzw. "szmaty" w komputerach, po odłączeniu tasmy od procesora cała wieża się wyłącza.

Z tego co piszesz nie włączając DSP czyli prologic i surround sygnał jest neutralny? Chodzi mi o to, czy sam fakt, że sygnał "przechodzi" przez procesor dźwieku, nawet przy wyłączonym dsp, nie ma wpływu na powstanie dodatkowych zniekształceń w postaci np. szumów?

Pozdrawiam

[Molibden]

>po odłączeniu tasmy od procesora cała wieża się wyłącza.



bez ingerencji wewnątrz raczej się tego nie zrobi



>Z tego co piszesz nie włączając DSP czyli prologic i surround sygnał jest neutralny? Chodzi mi o to,



nautralny jest jeśli wyłączysz prologic, surround i podbicie basów



>czy sam fakt, że sygnał "przechodzi" przez procesor dźwieku, nawet przy wyłączonym dsp, nie ma

>wpływu na powstanie dodatkowych zniekształceń w postaci np. szumów?



jakiś tam ma, ale można to chyba zignorować bo wpływ jest niewielki.
