NAD C542 - wnętrze

[rollins]

Szukałem i szukałem i nic... ma ktoś fotki tego CD wewnątrz???

[jodel]

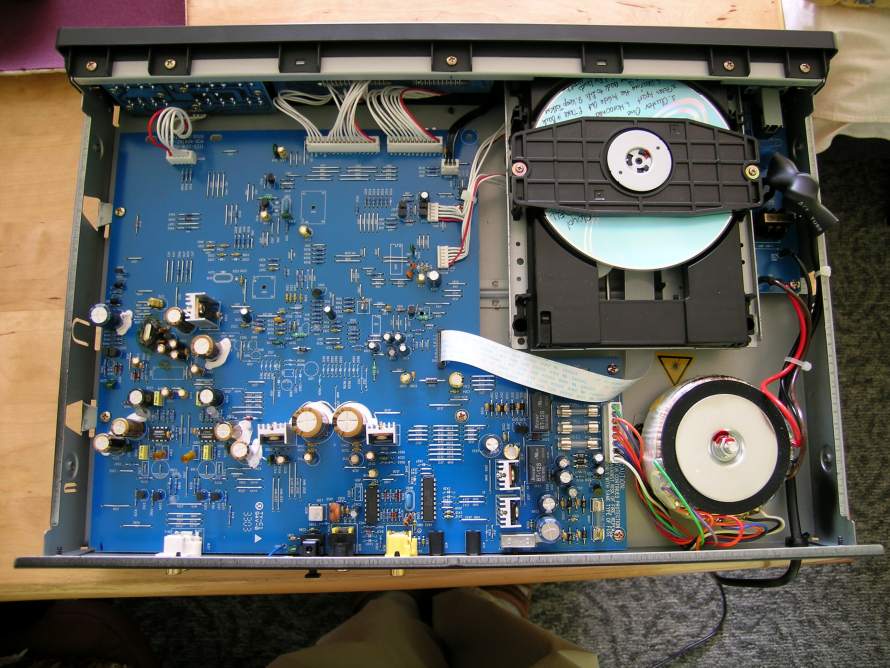

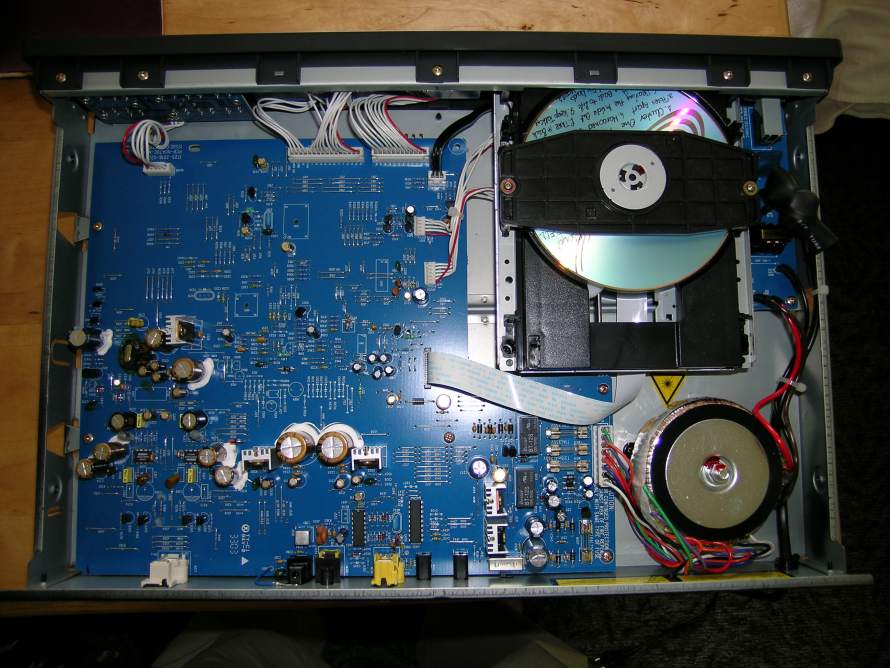

proszę bardzo :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rollins]

Dzięki wielkie, jaki napęd tam siedzi?

[Molibden]

Wygląda na tuningowany, czy to stan oryginalny?

[lipa]

Wyglada jak najbardziej fabrycznie, Nad daje do tego modelu nichicony muse i opa2134, oraz kwarc w specjalnej podstawce zeby zmniejszyc jitter :)))

[Molibden]

To nieźle zaszaleli, szkoda że aż 2 tys. zł trzeba na to wydać ;-)

Ta gumka jittera nie zmniejszy, co najwyżej stłumi trochę wibracje i poprawi samopoczucie właściciela, no ale i tak dobre i to; a w jakim układzie jest zegar? Jeśli bez osobnych zewnętrznych bramek to będzie duży jitter, jeżeli jest to osobny układ to OK!

[jodel]

>Molibden

jak fabryka przykazała :))

CD-ek ciekawy, teraz dla mnie tylko odległe wspomnienie

[lipa]

Wyglada ze kwarc jest bezposrednio podpiety do daca wiec zadna rewelacja. Jak widac to nie ta klasa sprzetu zeby powaznie walczyc z jitterem. Zauwaz ze kondensatory wyjsciowe sa zwarte, pozostaja tylko te miedzy dac-iem a opampami.

[lipa]

Sam mielem kiedys c521bee i wiem ze po otwarciu widac ze plyta glowna jest niezle zaprojektowana, symetria, podwojna stabilizacja dla cyfrowki najpierw 8V potem 5V tuz obok daca.

[aaalfred]

~Molibden,



to nie jest osobny układ, trzeba zastosować zegar na osobnej płytce,

miałem okazję porównywać dwa modele jeden z upgradowanym zegarem kupionym od kogoś z forum

za 150 zł i drugi fabryczny- różnica kolosalna( na korzyść upgradowanego, oczywiście).

ten cedek to dobre źródło do tuningu.
