ISIS marko3T

[marko3T]

Dla obniżenia kosztów wiekszosć otworów była wycinana ręczną frezarką , amatorską , ale całkiem precyzyjną. Generalnie duże znaczenie ma jakosc używanych frezów.

Za szablony służyły elementy wycięte na CNC.

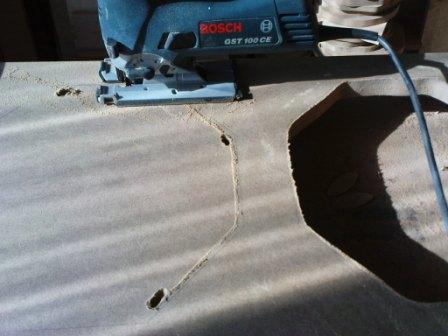

Otwory z grubsza wycięte wyrzynarka , później już tylko frezarką i frez z łożyskiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Nagana za BHP...brak okularów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

W materiale "cienkim" jak ta 10mm egzotyczna sklejka można sobie odpuścić wstępne wycinanie wyrzynarką. Tutaj nie ma tak dużych obciażen jak w przypadku np. sklejki 20 czy mdf 25.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Osiem warstw , sklejka i mdf , 15cm materiału. Uważam , że wystarczy. Z każdego z tych frontów można zbudować pare kolumn.



Pomyśli ktoś gigantomania , ale przez te lata budowania kolumn wiem ,ze solidna, sztywna obudowa to podstawa. W swojej top konstrukcji nie mogę sobie pozwolić na takie zaniedbania jak wiotka skrzynka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

i jak juz jest cos nowego

[marko3T]

Wymówka zawsze ta sama (i prawdziwa), nie mam czasu . Moja Isis musi poczekać , są ważniejsze paczki do zrobienia.

[voldemort]

a masz juz przetworniki

[marko3T]

Na razie nie i na razie nie kupuje , no może na jesieni pociagne Etony. Nie spieszę sie z mrożeniem pieniedzy w głosnikach.

[marko3T]

Zdecydowałem ,ze jednak środek Isis zrobie po swojemu.

Orginał ma środek nędznie wzmocniony, zachowam półkę poniżej wooferów tak jak robi to Avalon, a reszte zrobie ...lepiej. Świta mi też pewien pomysł co do samej koncepcji pracy wooferów, ale o tym innym razem.

[marko3T]

Czyżby pojawiła sie inna nowsza wersja woofera Eton'a ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to wersja z wyższym vas i niższym qts



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na stronie firmowej jest tylko ta wersja i tylko taka znajduje googlujac po świecie, wyjątek stanowi Solen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Solen jeszcze raz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

Ale też wyższy Mmd i BLxL

[marko3T]

No tak, membrana cieższa, mocniejszy magnes, zmienił sie tez fs z 26hz na 23hz dla mnie jednak korzystniejsza jest wersja z vas 150 i Qts 0,34 i taka raczej będe chciał kupić.

[areczek]

>Zdecydowałem ,ze jednak środek Isis zrobie po swojemu.

>Orginał ma środek nędznie wzmocniony, zachowam półkę poniżej wooferów tak jak robi to Avalon, a

>reszte zrobie ...lepiej. Świta mi też pewien pomysł co do samej koncepcji pracy wooferów, ale o tym

>innym razem.



Mówisz że wykonasz to lepiej,no,no!,to sie nazywa podejście eksperta.

[marko3T]

Widzisz tak sie składa , że dzięki uprzejmości jednego z forumowiczów otrzymałem zdjęcia z fazy produkcyjnej tych skrzynek.

Jedna pozioma półka i dwa krzyżujące się wzmocnienia, które biegną przez całą wysokość modułu basowego ...to mało , a nawet nędza jak na takie duże woofery.



U mnie będzie kratownica jak w B&W , a że (tak myślę)znany jestem raczej z mocnych skrzynek , to Avalona w tym temacie przeskoczę.



Pzdr.

[sieko]

witam marko,

na marginesie kibicuję ci przy tych skrzyneczkach :)

[marko3T]

Ooo, powróciłeś na forum.



Pzdr.

[marko3T]

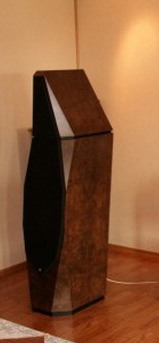

W ciemnym fornirze, w moich oczach wygląda dostojnie. Zaczynam się łamać czy fornirować mahoniem piramida , za dużo widziałem mebli stylowych w tym fornirze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cir]

mało meblowo wyglada teak ,jest nie natretny i dobrze sie łaczy kolorystyczne z czarnym /całosc wyglada bardzo szlachetnie i spokojnie /

[marko3T]

Tylko nie ma tego błysku , któryn maja odmiany mahoniu, sapelli, merbau, khaya, acajou.



Chodził mi tez ostatnio po głowie heban, tylko dużo składania i całość może wyglądać jak stojaca trumna.

[cir]

heban -ja bym sie bał ,jest bardzo natretny

dla mnie kolumny sa jak meble dobrana kolorystyka i spokojne okleiny typowo meblowe a nie te wszystkie wynalazki :))

natomiast jesli robisz je do nowoczesnego wnetrza to prowokacyjne okleiny moga byc dobre/np heban/cos jak np. BoConcept

musisz juz sam zdecydowac bo duzo zalezy od otoczenia gdzie stana

[ganzz_gut]

Te kolumny i tak wyglądają jak futurystyczne sarkofagi ;) , ale ciemny fornir ładniejszy.



No a heban to już w ogóle ;)

[Marcin-utopia]

fajne to co na fotce gdzie to mozna kupic i jak to sie nazywa ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

cir



Wnętrze nowoczesne , a będzie bardziej , bo zmienam kanape i jak będe miał czas to skończe minimalistyczne meble wściekłym fornirze ....palisandrze.





ganzz



Blisko, blisko tylko mi kojarzy sie z bogini Isis



utopia.



To statyw można go kupić w marketach. Są Wolfcraft'a i sa tez tańsze w ofercie Promy

[marko3T]

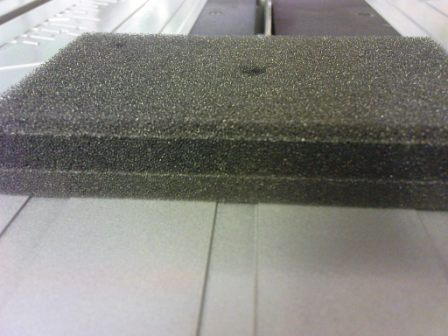

Prawie ja Whispermat:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

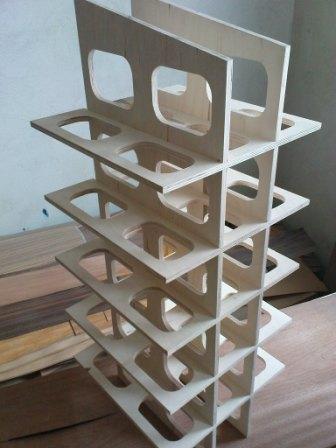

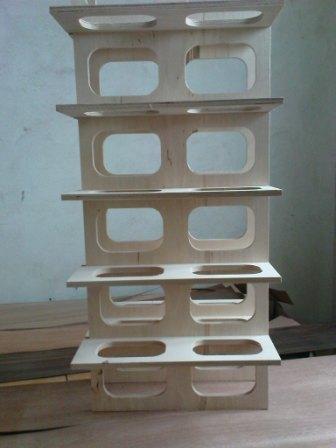

Zrezygnowałem z rozwiazania stosowanego w oryginale i zastosowałem kratownice ze sklejki, oczywiście nic nie jest jeszcze sklejone. Ścianki boczne będą podklejone sklejką , w której będa frezowane rowki, w nie będzie wsunięta kratownica....i oczywiście podklejona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

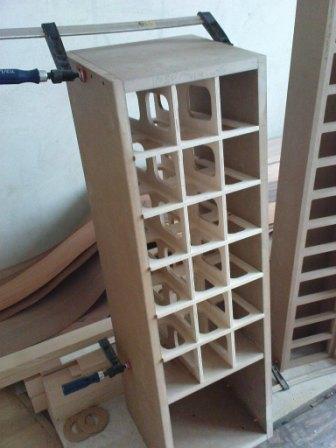

Pod kratownica jest półka, wydziela ona jakby komorę na rury BR. Takie rozwiązanie jest zastosowane w oryginale Avalon Isis, więc czemu nie w DIY made in Myślenice :-)



Pod półką będą oczywiście wzmocnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

z tego co czytam jeszcze ze 2 lata...

[Irek350]

Marko - no ale czy ta przestrzeń na dole nie będzie drgała?

Tam nie ma wzmocnień ! :))))))))))))))))

[Marcin-utopia]

prawie jak B&W matrix :)
