Wymiana fabrycznego IC gramofonowego

[ganzz_gut]

>...gramofon Akai 206 c jest super

>gramofonem...



...biorąc pod uwagę, że trzeba w nim zmienić praktycznie wszystko z wyjątkiem pokrywy to rzeczywiście rewelacje ;)



a nie lepiej kupić inny/lepszy gramofon?

[cpcezar]

Nie zrozumiałeś mnie chyba, gramofon jest naprawde super a to że, ja sobie zmieniłem w nim wszystko, no prawie wszystko nie znaczy, że każdy tak musi robić, powiem ci, że w cenie do 3000 zł nie znalazłem żadnego zadawalającego gramofonu, dlatego przerobiłem swoje Akai, ale w większym stopniu ze względów estetycznych

[eMKa76]

Hej

no ja też walczę cały czas z moim AKAI i nie chcę się poddać bo mi się sprzęt podoba. Przerobiłem go na razie tak, że wywaliłem ta płytkę i połączyłem wkładkę bezpośrednio z gniazdami, które zamontowałem z tyłu. Myślalem, że to rozwiąże problem braku jednego z kanałów. Ale teraz juz pozotaje tylko wkładka bo ciągle gra jeden kanał.

Wrzucę jutro jakieś zdjęcia tego jak to wygląda a Ty jakbys wrzucił zdjęcia swojego po przeróbkach to tez byłoby fajnie.

Jaką masz tam teraz wkładkę?

[paul_67]

Gdzie przylutować kabel uziemnienia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMKa76]

No najlepiej z dala od kabli sygnałowych bezpośrednio do kabla uziemiającego, który idzie do wzmaka. Ja tak zrobiłem i zniknęły szumy i brumienia. Wieczorem wkleje foto.

[eMKa76]

Wklejam jak obiecałem. Wersja przed i wersja po. Wyciągnąłem ze wspólnego ekranu kable uziemiające i dolutowałem je na starej płytce do kabla uziemiającego idącego do wzmacniacza. A kable sygnałowe dolutowalem bezpośrednio do gniazd rca.

Może to wbrew zasadom, może to nie profesjonalnie i może mi sie w ogóle wydaje ale teraz gramofon WRESZCIE gra stereo (długo nie mogłem tego połączyć należycie) i WRESZCIE przestał odbierać radio :)

No na serio gra super (jak dla mnie oczywiście i jak na pierwszy świadomy gramofon w życiu)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMKa76]

ahaja, 4 Lis 2008, 16:02



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tanie a

>moze się przydać.



Ahaja, faktycznie tanie i faktycznie się przydało. Wreszcie dzięki temu sprawdziłem dokładnie wszystko i poprawiłem luty i wreszcie mogę czegoś posłuchać bo do tej pory jakoś się nie udawało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paul_67]

paul_67, 11 Lis 2008, 21:08



>Gdzie przylutować kabel uziemnienia?

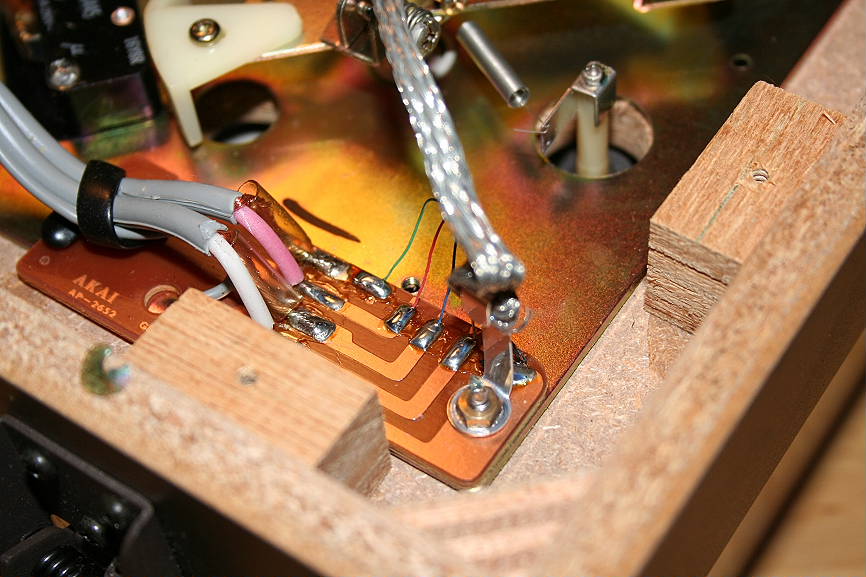

Coś mi się nie podoba te lutowanie.Ktoś tu chyba namieszał.Kto podpowie jak powinno być poprawnie?

[conri]

Czy ta plecionka ekran to oryginał od nowości.Obawiałbym się wpływu na swobodę ramienia. To dość sztywny ekran.

[paul_67]

Może kolega mi powie co myśli o tym lutowaniu kabli na zdjęciu przeze mnie wstawionym?

[eMKa76]

conri, 13 Lis 2008, 14:53



>Czy ta plecionka ekran to oryginał od nowości.Obawiałbym się wpływu na swobodę ramienia. To dość

>sztywny ekran.



Conri, czy to oryginał to chyba najstarsi Górale nie wiedzą! Toż przecież ten gramiak ma tyle prawie lat co ja. Ale obstawiałbym że oryginał sądząc z wyglądu wnętrza kiedy pierwszy raz tam zajrzałem.

Faktem jest, że sztywna. Musiałem raz rozkręcić go tylko po to żeby ją poprawić bo właśnie blokowała ramię. Ale teraz działa ok. I autentycznie gra przyzwoicie nie buczy, nie szumi i nie brumi.

[eMKa76]

paul_67, 13 Lis 2008, 15:00



>Może kolega mi powie co myśli o tym lutowaniu kabli na zdjęciu przeze mnie wstawionym?



No nie wiem czy mi się wydaje ale na tym zdjęciu wszystkie kable sa wlutowamne w jeden punkt?

[paul_67]

Tak,wsystkie masy są wlutowane w jeden punkt a tak nie powinno być...

[conri]

Powinieneś odseparować masy z wkładki. Tak aby szły do RCA,chyba że ta blacha -płytka jest połączona z gniazdami ,a nie sa one odzielone elektrycznie od niej.Sygnał to sygnał ,a obudowa i reszta to oddzielny tor masy

[paul_67]

Tak też zrobię...

[paul_67]

Polutowałem tak jak niby powinno być i automatyka zupełnie zgłupiała.Nie rozumiem tego.Musiałem wrócić do wcześniejszych połączeń.

[paul_67]

Skręciłem już gramofon i dałem sobie spokój z uziemnieniem.Jest tak: jak gramofon jest podłączony tylko do sieci to słychać lekki przydźwiek a gdy go włącze nastaje cisza i czego tu więcej chcieć?:-)

[ahaja]

No bo uziemienie leci w kablach ... ale skoro jest dobrze ... to OK.

[paul_67]

Kombinowałem ze swoim gramofonem bo coś mi nie pasowało w wysokich tonach.Niby były, ale nie wybrzmiewały jak należy.Nacisk igły, ustawienie ramienia ok.Stosowałem różne kable - takie dostarczane ze sprzętem i za poważne sumy i nic.Na wszystkim grało prawie tak samo.W końcu wziąłem wtyki Nakamichi i polutowałem do mikrofonowego taniego kabla Master Voice Acustic za 2 zł metr.Podłączyłem i uzyskałem brzmienie, którego szukałem!I ktoś mi tu powie, że nie słyszy różnicy na kablach!

[cpcezar]

Witam

Super to zrobiłeś, tylko masy musisz połączyć bezpośrednio do zacisku ( bez tej płytki, ona łączy się z masą gramofonu a lepiej gra jak masy są odseparowane) co do tej plecionki to ona jest orYginalna i trzeBA UWAŻAĆ ŻEBY JEJ ZA SZTYWNO NIE ZAMONTOWAĆ BO WTEDY NIE CHODZI RAMIE. Moja wkładka to SEMIKO OYSTER ale to tak dopiero po kilku próbach wcześniej były jakieś Audio techniki ale semiko gra najlepiej dobrze sprawuje się też oryginalna AKAI PC100 choć jest mniej żwawa. Wstawię kilka zdjęć swojego po przeróbce, tylko muszę je pozmniejszać bo się nie ładują

[cpcezar]

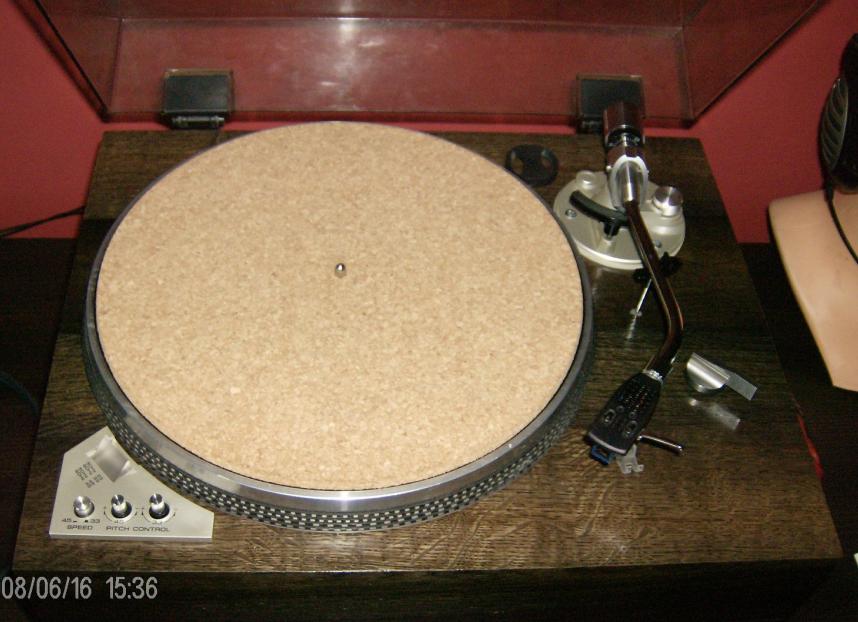

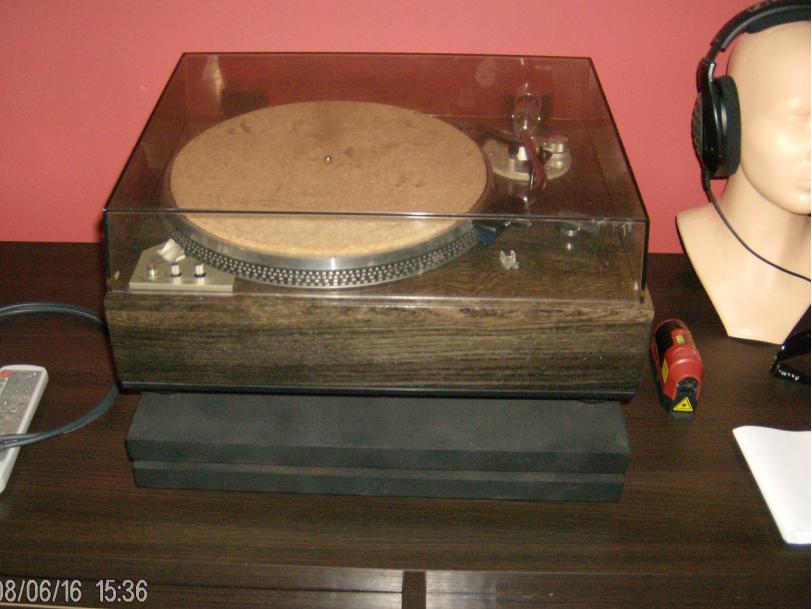

Kilka zdjęć mojego gramofonu po "tuningu"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cpcezar]

Zrobię jeszcze kilka zdjęć środka tylko muszę rozebrać gramofon

[ganzz_gut]

Ładnie to wygląda... ten akai ma napęd bezpośredni czy paskowy?

[cpcezar]

Bezpośredni tzw. Direct Drive

[ganzz_gut]

Frezowałeś taki duży klocek drewna, czy to jest skrzynka pusta w środku?

[cpcezar]

To jest skrzynka klejona z klepek z czarnego dębu

[eMKa76]

Wygląda extra! Sam mam takiego i też chcę przerobić obudowę! Gratuluję!

[cpcezar]

Życzę powodzenia. a jak się dobrze przyłożyć do przeróbki to gramofonik napewno się odwdzięczy

[eMKa76]

Kupiłem miernik polecony przez ahaja i posprawdzałem nim (na ile umiałem) gdzie mam brak przewodzenia i poprawiłem luty i gra.

Ale chciałem zapytać czy jest jakaś wartość (mierząc oporność) albo przedział wartości jaki powinien się pojawić na mierniku kiedy mierzę oporność przykładając jeden koniec we wkładce a drugi powiedzmy na końcu tego samego kabelka przy gnieździe rca? Nie wiem czy się wyraziłem jasno. Miernik "dźwiękowo" informuje że sygnał jest (wg instrukcji oznacza to, że opór jest mniejszy niż 30 omów) i to mi wystarczało do dziś. Ale teraz się zastanawiam czy te wartości powinny być identyczne dla obu kanałów? Bo ta wartość jaka się wyświetla nie jest stała tzn. cały czas się tam coś zmienia jak trzymam przytknięte końce miernika.

[conri]

I pewnie gołymi palcami sobie pomagasz , aby to wszystko utrzymać?
